Sujet Diverses questions sur les micros DIY, notamment la fabrication d'un shotgun

  • 7 réponses
  • 3 participants
  • 2 451 vues
  • 3 followers
1 Diverses questions sur les micros DIY, notamment la fabrication d'un shotgun
Salut à tous

je ne sais jamais comment interpréter la sensibilité d'un micro, j'inverse les plus sensible et les moins sensible, je précise que je suis dyslexique

par exemple un micro avec 6 mV/Pa est plus sensible qu'un micro donner pour 12 mV/Pa ou c'est l'inverse ?, de même lorsque ce chiffre est donné en dB, une sensibilité de -43dB est plus sensible qu'une -58dB ? ou c'est l'inverse ?, ça se traduit par une plus grande sensibilité ou un niveau de sortie plus haut ?

Autre chose, je cherche à me faire des micros de reprise d'ambiance neutre pour pas cher du tout, des capsules électret donc, on dit beaucoup de bien des CM3 de chez Line Audio
http://www.lineaudio.se/CM3.html
leur tarifs
http://audioware.fr/line_audio_cm3.html
https://www.nohypeaudio.com/lineaudioproducts.htm
les avis sur AF
https://fr.audiofanzine.com/microphone-statique-transistor/line-audio/CM3/avis/

D'après les ingénieux du son, la capsule utiliser est la même que AUDIO TECHNICA ATM31R, voila la source:
http://www.ingenieuxduson.net/t3095p15-line-audio-cm3?highlight=AUDIO
mais en effet le constructeur annonce un bruit de fond propre de 25dbA, alors que les CM3 sont donnés pour du 16dbA, l'explication vient du concepteur => Because the build-in sourcefollower had a rather high noise level, I only used the bare electret capsule. I used a low-noise 2SK170BL for the impedance transformation.
je ne sais pas ce que cela veut dire, c'est du chinois pour moi, voila la capsule utiliser pour les CM3
https://www.distrelec.de/mikrofonelement/-/uec-14/155335
voila le datasheet
https://www.distrelec.de/ishop/Datasheets/03010907.pdf
pensez-vous qu'acheter ces capsules pour les mettre directement dans mon LS20M de chez olympus fonctionnerait, les entrées mic externes ont le "power plug" qui correspond à du 1 ou 3 Volts je crois par le mini-jack, c'est jouable ?

et une dernière pour la route, auriez vous un plan pour que je puisse me faire un tout minuscule "micro canon" (un shotgun quoi) très directif de type supercardoid ou hypercardoid à base de capsule électret ?, se serait pour m'en faire une paire avec des corps à base de stylo plus ou moins gros selon la capsule dont je limerai les fentes sur le corps à la main pour les ouvertures d'interférences, je sais que c'est faisable mais encore une fois, sur quel capsule vous partiriez ?
https://www.distrelec.de/ishopWebFront/search/luceneSearch.do?dispatch=show&fromCatalog=true&filterHierarchyNodeId=169060&filterHierarchyLevel=5&hierarchyDepth=0&autoAttributeEnabled=false

....Je sais.....ça fait beaucoup de question, mais n'ayant que des moyens plus que limité, il me faut des conseils et des directions avisés, ça ne me mettra pas sur la paille , lol, j'ai une marge de manœuvre, mais si vous pouviez me donner les bons tuyaux ça m'éviterai bien des écueils, et je me ferais hyper plaisir à construire moi-même mes micros, j'ai déjà mon micro cravate et j'en suis hyper content, me manque plus que les micros d'ambiances et les micros canon, tout cela pour être utilisé avec mon Olympus LS20M

Par avance, merci, j'ai hâte de vous lire.
2
Citation :
6 mV/Pa est plus sensible qu'un micro donner pour 12 mV/Pa ?

Si pour une même pression acoustique (1 Pa) le niveau de sortie est plus élevé, alors la sensibilité est plus élevée.

La comparaison entre différentes capsules n'est pas toujours évidente car certains fabricants spécifient la sensibilité en mV / Pa (par exemple sensibilité de 10 mV / Pa) et d'autres la spécifient en dB ou dBV (par exemple sensibilité de -44 dB ou -52 dBV). Si on considère que le 0 dB (ou 0 dBV) fait référence à 1 V / Pa, alors un microphone electret donné pour une sensibilité de -44 dB présentera un niveau de sortie de 6,3 mV / Pa. Un microphone electret donné pour une sensibilité de -36 dB présentera un niveau de sortie de 20 mV / Pa, et un microphone electret donné pour une sensibilité de -60 dB présentera un niveau de sortie de 1 mV / Pa.
Comme on peut le constatez, plus la valeur en dB est faible (grande en valeur absolue dans le négatif) et plus la sensibilité est faible. Et comme les écarts de dB sont "compressés", de faibles écarts en dB correspondent à de grands écarts en tension : 20 dB d'écart de sensibilité correspondent à un rapport de 10 en tension, et 40 dB d'écart de sensibilité correspondent à un rapport de 100 en tension ! Si on jette un coup d'oeil chez Farnell par exemple, on trouve des capsules dotées d'une sensibilitée comprise entre -68 dBV / Pa (0,4 mV / Pa) et -33 dBV / Pa (22 mV / Pa), soit un rapport de niveau de 55 !
Pour rappel : 0 dB(V) = 1 V / Pa (1 Pa = 10 uBar = 94 dBSPL).

Exemples de sensibilité pour quelques capsules electret :

- Sony ECM-44B : sensibilité 2,2 mV / Pa (-53 dBV / Pa), BP 40 Hz - 15 kHz, rapport S/B 62 dB, 122 dBSPL max, alim 1,5 V
- Shure PG30 : sensibilité 2,5 mV / Pa (-52 dBV / Pa), BP 60 Hz - 18 kHz, rapport S/B 61 dB, alim recommandée 5 V (max 10 V).
- ECM300 : sensibilité 4 mV / Pa, bande passante 50 Hz - 18 kHz.
- ProSignal MCE-100 : sensibilité 5,6 mV / Pa, BP 50 Hz - 10 kHz, rapport S/B 34 dB, alim 1,5 V à 10 V
- Sony ECM-MS907 : sensibilité 5,6 mV / Pa (-45 dBV / Pa), BP 100 Hz - 15 kHz, 110 dB SPL max, alim 1,5 V
- Panasonic WM64 : sensibilité 6,2 mV / Pa. Alim max 10 V / 0,5 mA, polariser la capsule sous tension alim 5 V.
- Philips LBC1055 : sensibilité 6,3 mV / Pa, BP 100 Hz - 17 kHz. Avec alim 9 V, résistance alim (vers +9 V) = 8,2 kO et résistance de charge (entre sortie et masse) = 2,2 kO.
- Sony ECM-MS957 : sensibilité 7,9 mV / Pa (-42 dBV / Pa), BP 50 Hz - 18 kHz, 115 dB SPL max, alim 1,5 V
- Sennheiser KE4 : sensibilité 10 mV / Pa (1 mV / microbar), bande passante 20 Hz - 20 kHz (à 4 dB), rapport S/B 58 dB (alim comprise entre 0,9 V et 15 V).
- Rode Pinmic : sensibilité 1 V / Pa (21 mV / 94 dB SPL), BP 60 Hz - 18 kHz, rapport S/B 69 dB, alim 2 V à 5 V.
- Panasonic WM61A : sensibilité 19,5 mV / Pa. Alim max 10 V / 0,5 mA, polariser la capsule sous tension alim 3 V.

Formateur en techniques sonores ; électronicien ; auteur @ sonelec-musique.com

3
Merci, et que penser des capsules Primo ?, les fameuses EM172

et sur le web, pas moyen de trouver des plans pour se faire un micro canon DIY basique :oops2:

4
Citation de freestok :
que penser des capsules Primo ?, les fameuses EM172

Pas utilisée, perso.

Citation de freestok :
sur le web, pas moyen de trouver des plans pour se faire un micro canon DIY basique

J'ai un plan basique mais issus d'une vieille revue, il faut que je vois pour les droits d'auteur (revue disparue, mais ça ne donne pas forcément droit à tout).

Formateur en techniques sonores ; électronicien ; auteur @ sonelec-musique.com

5
:bise:mici
6
Citation de freestok :
Merci, et que penser des capsules Primo ?, les fameuses EM172
et sur le web, pas moyen de trouver des plans pour se faire un micro canon DIY basique :oops2:

Les Primo sont extraordinaires, j'ai rencontré des gars qui font des micros de scène avec, j'ai testé soudé direct sur des préamps-alims phantom de récup JTS et c'est redoutable (reprise basses accordéon dans mon cas).

Bernard

http://sonotrad.org --- http://diato.org --- "Collectionneur" de tables numériques Innovason et de micros DIY --- Fer à souder toujours chaud...

7
Oui Berl, au vu des extraits que j'ai entendu sur le web, je suis aussi convaincu par les capsules primo, elles sont souvent comparés avec les Panasonic WM61A, mais tout ceux qui ont goûté aux Primo ne veulent plus revenir aux Panasonic, le rendu des primo est beaucoup....beaucoup plus consistant, c'est un autre monde.

par contre, ils leur reprochent leur réponse en fréquences limité dans le haut, et franchement, la plupart disent qu'en situation réel le rendu n'a absolument rien à voir avec la courbe de réponse fournit, ça sonne clair et limpide, il ne faut pas se fier donc à la doc, SN de 80, -28 dB de sensibilité, le EM172 à tout pour plaire

je pense que je vais me faire un couple de EM172 pour la reprise d'ambiance, il seront parfait pour ça, ils sont omni, pour à peine 10€ l'unité ya rien à redire

par contre pour expérimenter la fabrication d"un tout piti shotgun maison....il n'y aurait pas intérêt à prendre un cardio ?, je pense notamment au EM184 toujours chez Primo, pas de circuiterie, le truc basique, souder direct, donc la seule inconnue serait la taille, la longueur et le nombre de fentes du tube à interférences en rapport avec cette caspule, sachant que ce soit les EM172 omni ou l'EM184 cadio, tout deux font 10 mm de diamètres, il me faut juste un plan, mais ça parait mission impossible car extrêmement difficile à trouver.

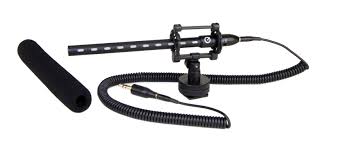

Que Audio font des mini-shotgun, ça ne vaut pas les ténor du marché mais c'est tellement mignon :-p, regardez plutôt la taille du bidule, QMSG-PRO: Mini Shotgun PRO Microphone
http://www.nextwavedv.com/wp-content/uploads/2010/09/600xNxqueaudio.jpg.pagespeed.ic.mV4vls73Et.jpg
images
images
images

Voila, depuis que j'au vu ces images, je me dit qu'un tout petit shotgun simple et basique avec capsule electred c'est faisable, le tout est de savoir comment, vous savez tout maintenant, à votre bon coeur

[ Dernière édition du message le 15/10/2014 à 00:59:17 ]

8
bon ben voila, je me suis fait mon ch'ti micro lavalier maison qu'avec de la récup, j'ai fait une review que je pense assez complète, il y a une constante pointe légère à 8Khz, c'est l'un des plugin qui insère ce signal parasite, car le son brute sans traitement n'a pas ce problème, je trouverai le coupable plus tard:



j'ai reçu les fameuses capsules "Primo Omni EM172", elles ont une patate d'enfer, un niveau de sortie élevé, je ferai aussi une review, mais j'ai pris en plus une EM184 qui est cardio, je trouve le son de la EM184 très jolie....bref, je m'emballe, mais ces 3 capsules font 10mm chacune, je me réserve la cardio pour expérimenté un shotgun maison....toujours pas de plan :noidea:
