Le M1-PCB facilite le câblage de vos potards

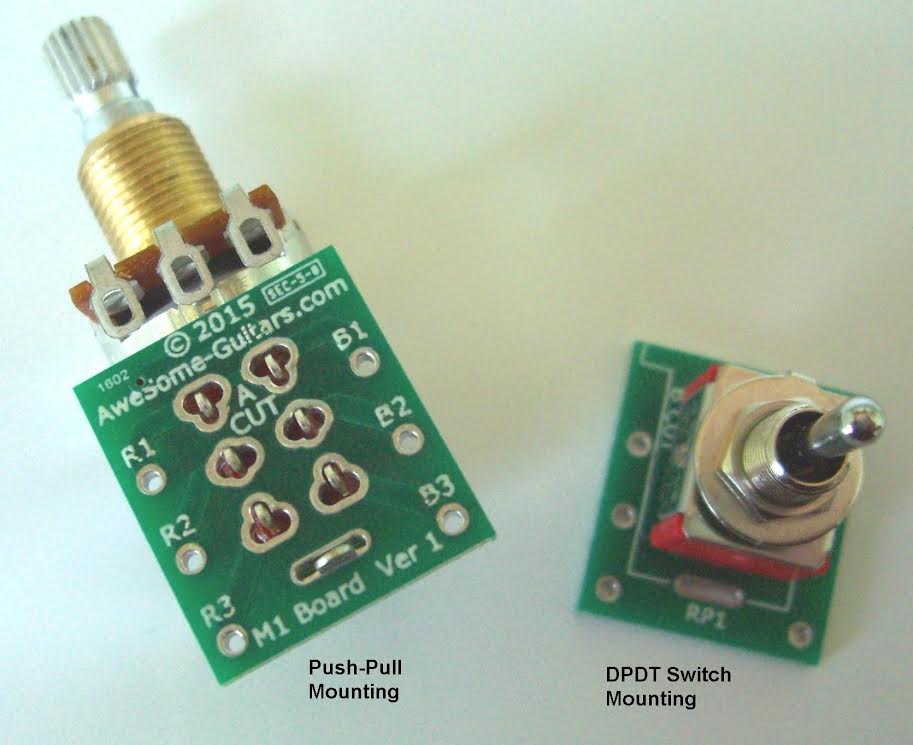

Souder les six petites pattes d’un switch ou d’un contrôle push/pull peut être un enfer. Avec le M1 Prin­ted Circuit Board, il vous suffit d’im­briquer votre élément dans le circuit, de souder l’en­semble, puis de relier vos câbles au M1.

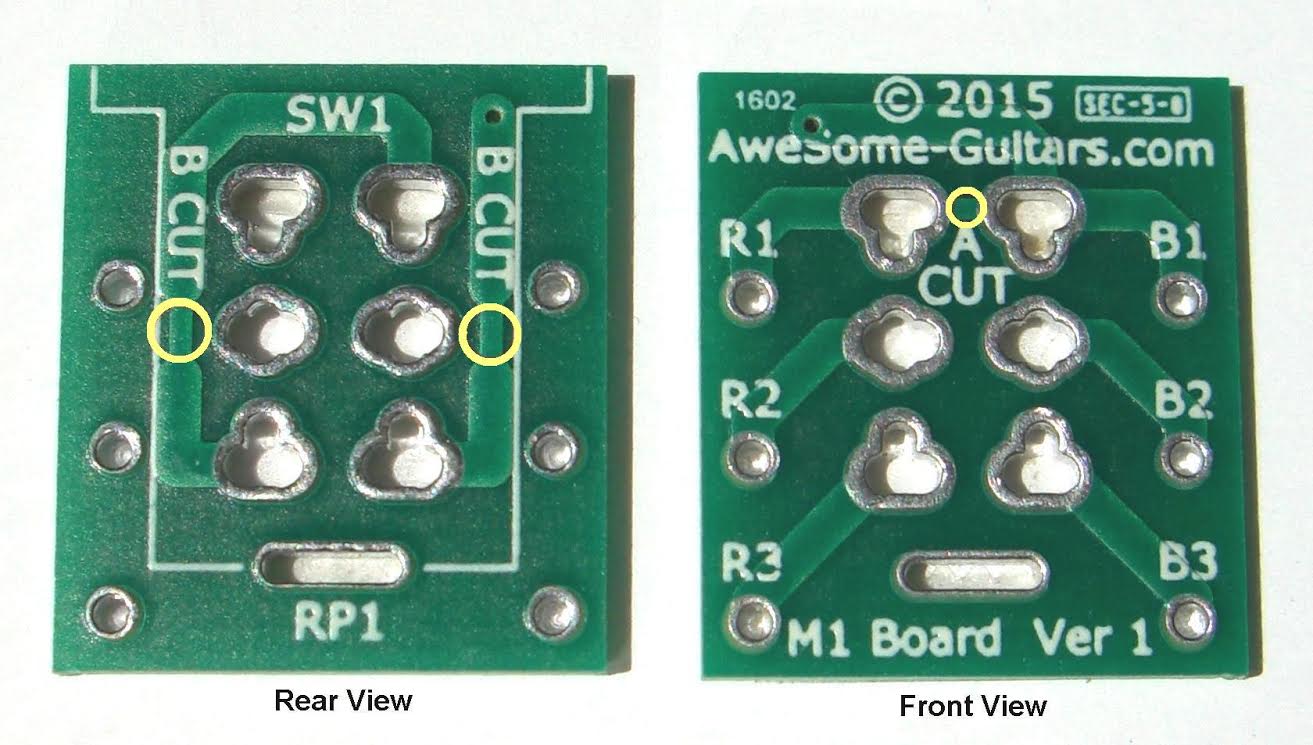

Vous pouvez égale­ment choi­sir 3 modes de câblage diffé­rents (la marque parle de « perso­na­lity »), simple­ment en coupant les indi­ca­teurs présents sur le circuit imprimé :

• Perso­na­lity #1: En coupant un seul indi­ca­teur, vous pour­rez utili­ser un switch DPDT pour couper le micro et/ou inver­ser la phase. En utili­sant un push/pull clas­sique, cela servira unique­ment à inver­ser la phase
• Perso­na­lity #2: En reliant deux bobines de micros et en coupant deux indi­ca­teurs, vous pour­rez utili­ser un push/pull qui recon­fi­gu­rera les deux bobines en série.
• Perso­na­lity #3: En coupant les trois indi­ca­teurs, vous pour­rez person­na­li­ser vos câblages puisque les 6 pattes de votre élément élec­tro­nique seront indé­pen­dantes. Vous pour­rez par exemple bypas­ser certains signaux et en connec­ter d’autres.

Le site inter­net d’Awe­some Guitars permet de comman­der le M1-PCB au tarif U.S. de $8.99. Pensez néan­moins aux frais d’en­voi. Vous trou­ve­rez égale­ment des sché­mas expli­ca­tifs de connexion.
