Floppy vers USB GOTEK SFR1M44-U100K-R

Si comme moi vous rencontrez des problèmes de disquettes 3"5 DD neuves formatées sur PC modernes et mal ou pas reconnues du tout par vos synthés, il est possible de remplacer le lecteur de disquettes TEAC FD-235-HF qui équipe le Roland XP-50 par un émulateur GOTEK, lequel permet d'utiliser une clé USB comme support de stockage, celle-ci pouvant contenir jusqu'à 100 "disquettes virtuelles".

La référence qui fonctionne du premier coup est le modèle GOTEK SFR1M44-U100K-R, qu'on trouve sans problème pour une trentaine d'euros chez de nombreux revendeurs asiatiques sur les sites de ventes ou d'enchères en ligne.

Il est annoncé compatible avec les machines Roland suivantes : E-66, E-86, E-96, G-600, G-800, E-480B, E600, XP-50, V1000, VA-7

La documentation est disponible via ce lien :
http://goughlui.com/wp-content/uploads/2013/05/SFR1M44-U100K-SFR1M44-U100K-R-SFR1M44-TU100K-UM.pdf
Sur ce modèle suffixé "-R", par défaut, les broches JA, JB et M0 portent un cavalier. Je n'y ai pas touché.

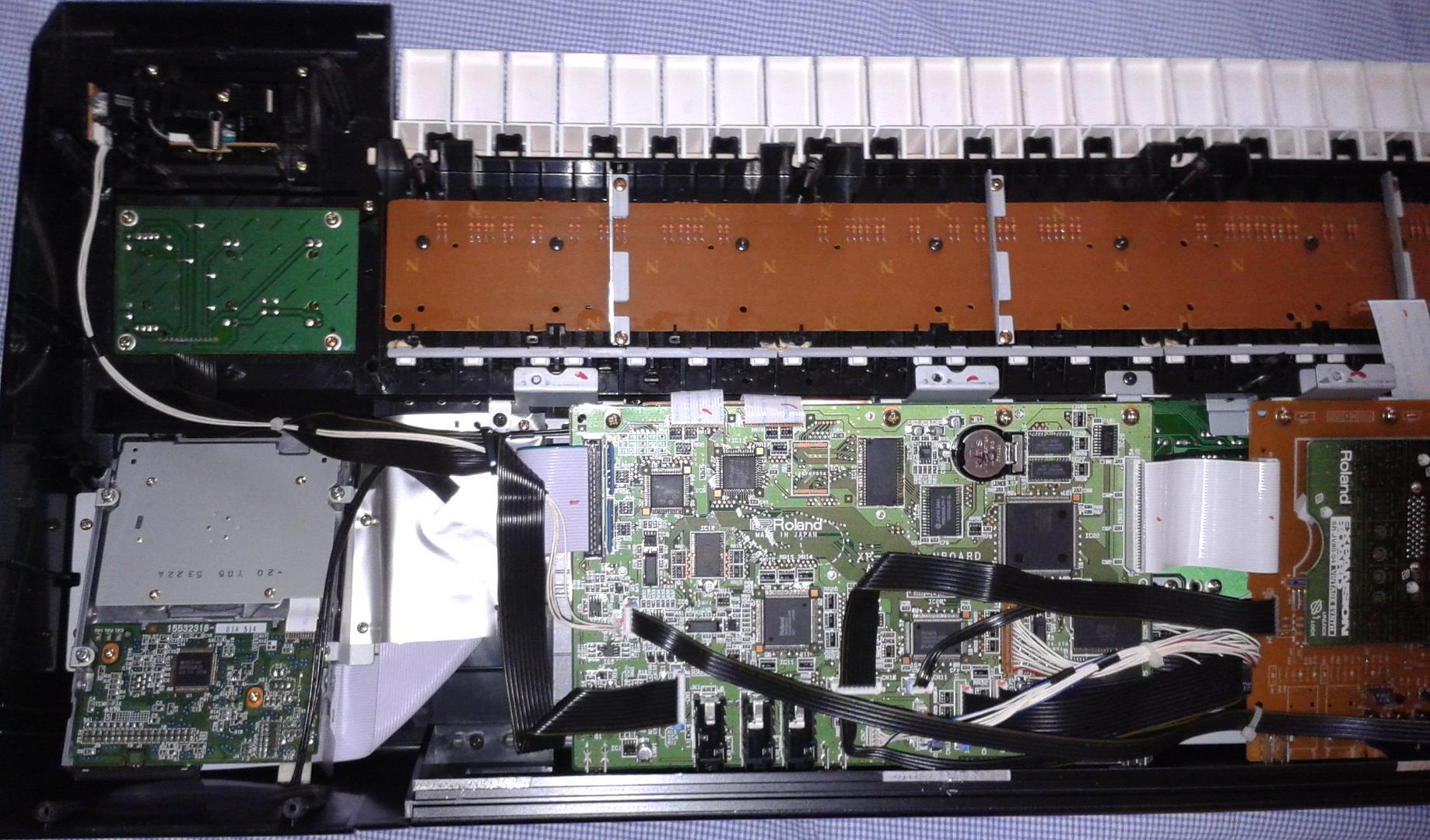

Le montage est très simple, puisqu'il suffit d'ôter toutes les vis sous le XP-50 pour enlever la demi-coque inférieure, accéder à l'emplacement du floppy, et lui substituer le GOTEK, en respectant le sens de montage de la nappe. Les supports métalliques se fixent sur le dessous du GOTEK avec la visserie auto-taraudante fournie.

Ce démontage peut aussi constituer une opportunité pour rempacer la pile CR2032 de la machine - dont on peut vérifier la tension en mode diagnostic - après sauvegarde préalable de vos presets évidemment.

Afin d'éviter tout risque d'électrisation, le synthé doit avoir été débranché du secteur au préalable, et laissé au repos suffisament longtemps pour que les condensateurs de l'alimentation soient vides. Le port d'un bracelet anti-statique est également recommandé.

Je décline toute responsabilité en cas de dommages matériels ou corporels.

Le lecteur est livré avec un mini-CD d'utilitaires qui peuvent avantageusement être remplacés par ceux de la société Ketron :
https://www.ketron.it/fr/logiciel/50-usb-floppy/usb-floppy-software-1-1
Ces softs fonctionnent sous Windows uniquement, au pire via émulation. Merci à jimmyjim pour l'astuce et les liens.

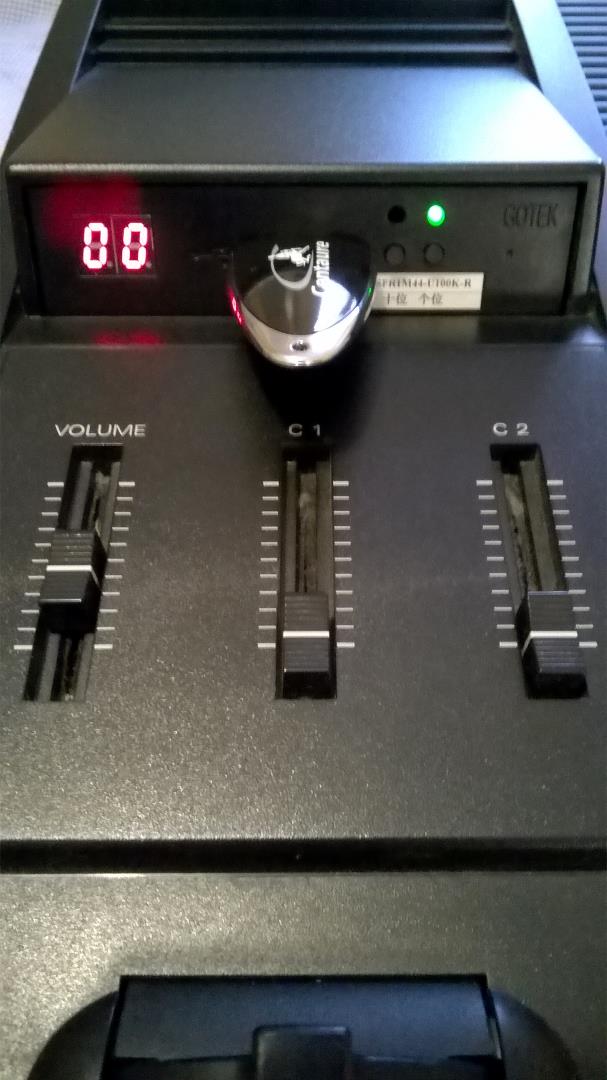

Pour des raisons de compatibilité, une clé USB d'une capacité inférieure à 2Go est recommandée, une centaines de disquettes 3"5 DD n'occupant de toute manière pas plus de 150Mo. Je recommande également une clé munie de sa propre LED d'activité, au cas où la LED rouge d'activité du GOTEK - pour peu qu'il en soit pourvu - s'avère déficiente. L'emplacement existe bien en facade, mais la LED n'y est pas installée, bien qu'il y en ait une sur la carte-mère puisqu'on y distingue un flash rouge lors des accès.

L'exploitation est aisée : une fois la clé formatée avec Virtual Floppy Format, l'outil Virtual Floppy Explorer affiche les 100 dossiers dans lesquels transférer un à un ou en masse (Bulk Copy) les fichiers souhaités, ou à l'inverse sauvegarder le contenu des dossiers vers l'ordinateur. Un autre utilitaire, Floppy Imaging, sert à créer des images du contenu des disquettes, plutôt que de travailler fichier par fichier, et à les transférer vers la partition de son choix sur la clé USB.

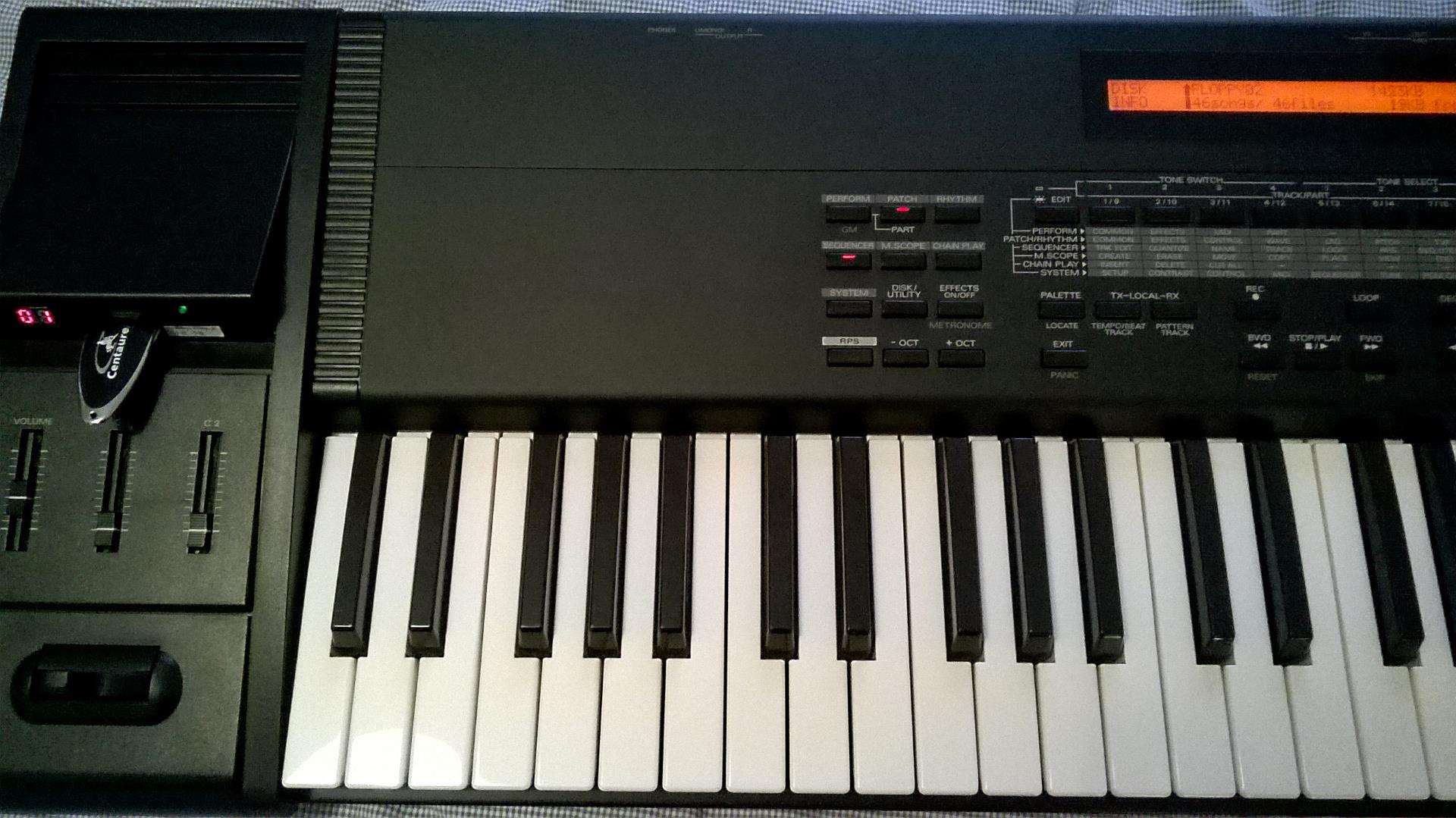

Sur le XP-50, on navigue via les boutons du lecteur GOTEK (respectivement incrément de 1, incrément de 10) pour charger un disquette en RAM, et le synthé la voit comme une disquette normale, avec les possibilité habituelles de chargement ou d'enregistrement de sons, séquences et autre formatage des 80 secteurs.

Pour être complet, signalons que l'excellent site HxC2001 propose un bootloader et un firmware commerciaux permettant d'utiliser ces lecteurs basés sur une puce STM32 avec la suite logicielle qu'il édite.

NB :

• certains (cf. les commentaires de ce post de blog) affirment avoir utilisé avec succès le modèle GOTEK SFR1M44-U100K sur un XP-50, en ne laissant que le jumper M0 en place. Je ne peux pas confirmer cette affirmation. Il est notoire que les versions ultérieures des workstation Roland de la gamme 6A (XP-60, XP-80) utilisent un lecteur de disquettes PC standard, mais cela n'est peut-être pas le cas avec le XP-50, sur lequel serait monté un lecteur spécifique. Ce qui explique sans doute la nécessité d'une version -R de l'émulateur GOTEK, fonctionnant probablement avec un firmware différent.
• de même, la pose (conseillée dans cette série de vidéos Youtube "Pimp my XP-80") d'un interrupteur pour physiquement déconnecter le lecteur du contrôleur sur le synthé me semble superflue, le XP-50 détectant parfaitement le changement de disque entre deux opérations, avec le message d'attente habituel "Wait a moment."
