Commentaires sur la news : Le synthé en kit Korg Nu-Tekt NTS-1 Digital sortira en novembre


  • Signaler un abus
AuteursMessages

.: Odon Quelconque :.

membre non connecté
.: Odon Quelconque :.
8278 posts au compteur
Je poste, donc je suis

Score contributif : 1 472

71 Posté le 15/01/2020 à 10:48:31Lien direct vers ce postSignaler un abus
Merci pour l'info, https://korginc.github.io/nts-1-customizations/doc/examples/



Citation :
Effect Pedal
* Stomp box shaped design
* Dedicated reverb / delay controls
* Dedicated modulation effects controls
* 6.3 mm in/out jacks
* Arduino based firmware




https://static.audiofanzine.com/images/audiofanzine/interface/smileys/icon_bave.gif

« we’re all hallucinating all of the time, and when we agree about our hallucinations, that’s what we call reality » (Anil Seth)

gillou38

membre connecté
gillou38
172 posts au compteur
Posteur AFfiné

Score contributif : 488

72 Posté le 15/01/2020 à 12:08:17Lien direct vers ce postSignaler un abus
Donc dans le NTS1 on a:
- Une carte mêre avec un processeur STM32/un Codec pour l'audio/Une interface (SPI?) pour dialoguer
- Une carte d'interface avec quelque portards et un afficheur 7 segments (avec l'interface SPI)
- Un peu de mécanique pour faire tenir le tout
- Un SDK pour programmer des algo d'oscillo ou d'effects

Pour les evolutions Futures on a:
- Une carte d'evaluation avec un STM32-030 que l'on peut programmer avec un Arduino

Je me demande si la carte mêre seule pourra être disponible ? sinon pour des projets DIY avec un NTS-1 complet on jete pas mal de trucs.

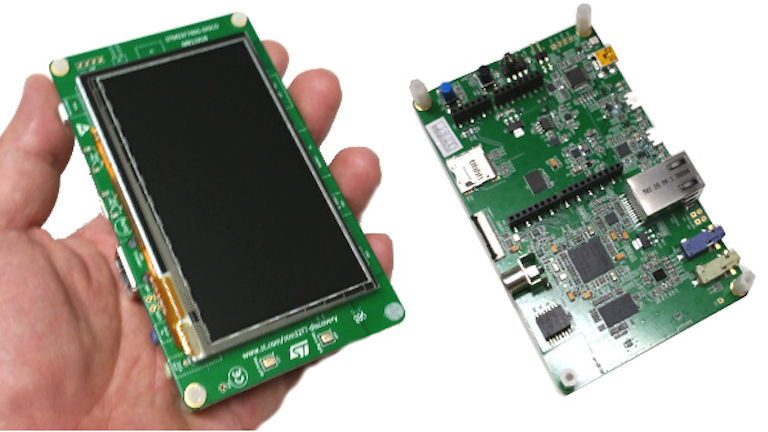

Une alternative plus economique est de partir d'une carte Discovery STM32 dans le genre:
50 Euros et avec un ecran tactile en plus.

https://base.imgix.net/files/base/ebm/electronicdesign/image/2019/10/electronicdesign_13824_promo_1_4.png?auto=format&fit=crop&h=432&w=768

[ Dernière édition du message le 15/01/2020 à 12:11:58 ]

noiZe

membre non connecté
noiZe
2879 posts au compteur
Squatteur d'AF

Score contributif : 345

73 Posté le 15/01/2020 à 13:35:47Lien direct vers ce postSignaler un abus
merci de l'idée gillou38 https://static.audiofanzine.com/images/audiofanzine/interface/smileys/icon_bravo.gif

[ Dernière édition du message le 15/01/2020 à 13:45:35 ]

.: Odon Quelconque :.

membre non connecté
.: Odon Quelconque :.
8278 posts au compteur
Je poste, donc je suis

Score contributif : 1 472

74 Posté le 23/01/2020 à 14:28:13Lien direct vers ce postSignaler un abus
Il se dit sur les forums US que les pré-commandes commencent à être expédiées.

En attendant, la mise à jour systeme v1.03, les pilotes USB-MIDI et le bibliothécaire sont en ligne :
https://www.korg.com/us/support/download/product/0/832/#driver

« we’re all hallucinating all of the time, and when we agree about our hallucinations, that’s what we call reality » (Anil Seth)

.: Odon Quelconque :.

membre non connecté
.: Odon Quelconque :.
8278 posts au compteur
Je poste, donc je suis

Score contributif : 1 472

75 Posté le 28/01/2020 à 22:25:35Lien direct vers ce postSignaler un abus
Citation de gillou38 :
Donc dans le NTS1 on a:
- Une carte mêre avec un processeur STM32/un Codec pour l'audio/Une interface (SPI?) pour dialoguer
- Une carte d'interface avec quelque portards et un afficheur 7 segments (avec l'interface SPI)
- Un peu de mécanique pour faire tenir le tout


Un description des composants principaux et des photos en haute définition :

https://sandsoftwaresound.net/korg-nts-1-first-look/

Citation de Copyright © 2020 Paul J. Drongowski :


Yep, that’s an ST Micro STM32F030 (R8 LQFP-64, 64KB flash memory) on the back side of the front panel board. It’s an Arm® Cortex®-M0 core with a 12-bit ADC and other integrated peripheral interfaces. No doubt, it handles pot and button scanning, including the kit’s little ribbon control strip. The STM32F030 is part of ST’s “Value Line” and costs about $1.00 USD in quantity.


Ah, the money shot that we’ve all been waiting for. The main VLSI components are:
  • ST Micro STM32F446ZET6: Arm® Cortex®-M4 32-bit RISC featuring a single precision floating point unit (FPU), DSP instructions and a memory protection unit (about $5.00 in quantity). The IC is a “system on a chip” with integrated flash memory and SRAM. Three low resolution ADCs and two low resolution DACs are included.
  • Integrated Silicon Solution Inc. (ISSI) IS42S16400J-6TL: 4Mx16 bit word 166MHz SDRAM (about $1.10 in quantity).
That’s a 24MHz crystal by the ARM processor. I haven’t done the maths, as yet, to compute the operational clock speed. Should be near the top-end for the chip, tho’.

There are two Asahi Kasei Microdevices (AKM) components:
  • AK 5358BET: 96kHz 24-bit stereo ADC (about $0.52 in quantity)
  • AK 4384ET: 106dB 192kHz 24-bit 2-channel DAC (about $0.63 in quantity)
Nice to see decent quality converters. Not high-end, but decent. Overall, it’s rarily about the component cost anymore — software and hardware development costs dominate.

The Texas Instruments TPA6138 is a pop-free stereo headphone amplifier.


« we’re all hallucinating all of the time, and when we agree about our hallucinations, that’s what we call reality » (Anil Seth)

gillou38

membre connecté
gillou38
172 posts au compteur
Posteur AFfiné

Score contributif : 488

76 Posté le 29/01/2020 à 09:15:13Lien direct vers ce postSignaler un abus
Merci pour les precisions Odon https://static.audiofanzine.com/images/audiofanzine/interface/smileys/icon_bravo.gif
