Astuce

Problème de contact des boutons

Par Oliverbass le 20/08/2007 - (Tout public)
Agrandir
Ajouter ce produit à
  • Mon ancien matos
  • Mon matos actuel
  • Mon futur matos
Roland JUNO-60
Photos
1/1205
Roland JUNO-60

Clavier synthétiseur analogique de la marque Roland appartenant à la série Juno

8/10

Problème de contact des boutons : re-graphiter les membranes

Sur le Juno 60, les boutons de sélection des mémoires, des formes d'ondes, du chorus et de l'interface cassette fonctionnent avec des membranes qui ont tendance avec le temps à ne plus faire contact correctement.

Je vous décris dans la procédure suivante comment re-graphiter les membranes et ainsi redonner une nouvelle jeunesse aux boutons de votre Juno.

Le Juno 6 utilise les même boutons, donc cette cure de jouvence fonctionne pour lui aussi.
(par contre le 106 a des boutons différents)

Ingrédients :
- un Juno 60 qui commence à vous prendre la tête avec ses boutons récalcitrants
- un tournevis cruciforme (visseuse électrique recommandée)
- un crayon à papier à mine grasse (ne le taillez pas pour l'occasion ! mine bien arrondie de préférence)
- 1 à 2 heures de temps

1) Démontez les flancs de façon à pouvoir soulever le panneau de contrôle
2) Après avoir soulevé le panneau, vous voyez 2 circuits imprimés, celui de droite contient les boutons du chorus, des mémoires et de l'interface cassette. Celui de gauche contient les boutons de sélection des formes d'onde. Démontez celui qui vous intéresse (en ayant au préalable retiré les capuchons des sliders de l'autre côté)

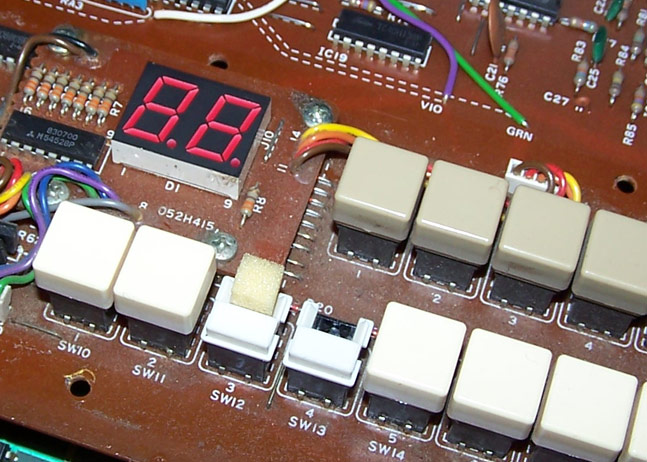

3) Enlevez le cache du bouton qui ne répond plus et vous voyez ceci :

tuto juno_1

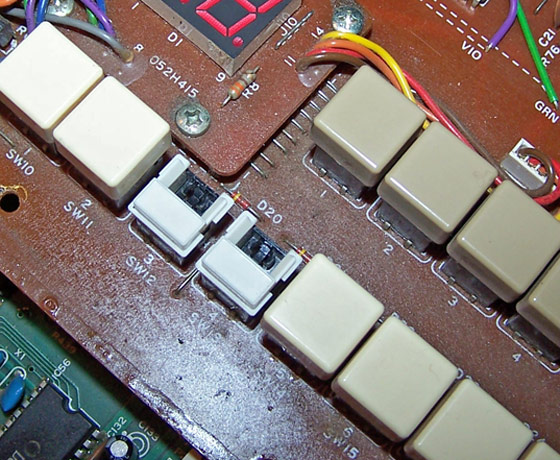

4) Enlevez le cube de mousse et vous voyez ceci :

tuto juno_2

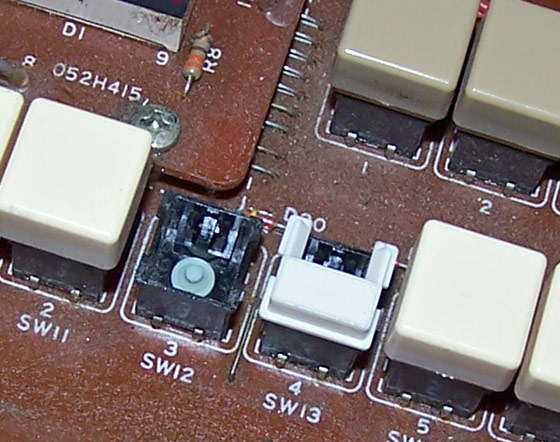

5) Enlevez le support blanc de façon à voir ceci :

tuto juno_3



La membrane qui déconne c'est le genre de téton souple, retirez le délicatement (moi avec mes gros doigts de bassiste je suis obligé de prendre une pince...)

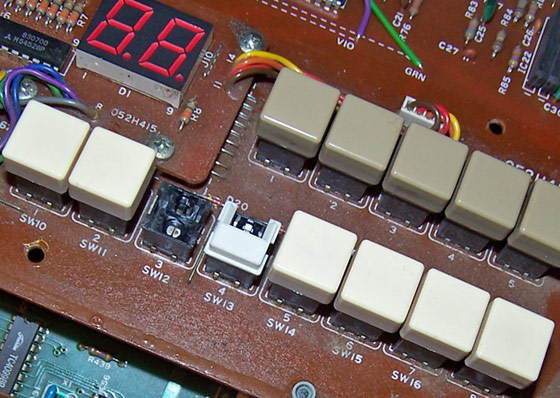

6) On en profite pour nettoyer les bornes métalliques

tuto juno_4

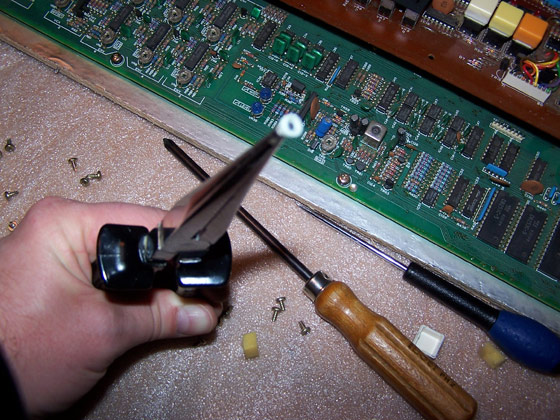

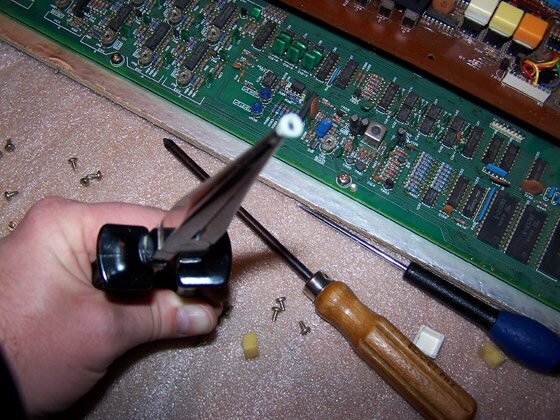

7) et enfin, on re-graphite l'intérieur de la membrane (la zone noire sur la photo) avec notre crayon à papier NON taillé (on n'est pas là pour faire du piercing hein)

tuto juno_5



8) on remonte le tout et c'est parti pour des boutons tout neufs !
