Fabriquer ses platines de sol pour projecteurs

Par magicremy le 11/11/2014 - (Tout public)



          Qui n’a pas déjà souhaité placer ses projecteurs au sol pour un éclairage en contre-plongée ? Malheureusement, si cela n’a pas été prévu à l’avance et que vous n’avez ni loué, ni acheté de platines de sol, et que la salle où vous éclairez n’en est pas équipée, une contrainte de taille va apparaître.



          Par chance, certains constructeurs de PAR à LED ont prévu une double lyre sur certains projecteurs, afin de pouvoir les placer sans devoir se battre avec la gravité. Malheureusement, ce n’est pas courant et le plus difficile reste de placer au sol des projecteurs traditionnels de type découpe ou PAR64 longs.





          Jusqu’à présent, sur le marché, peu de constructeurs ont prévu le coup. On peut trouver 2 types de platines de sol.



     La première parait peu solide et risquerait de se voiler dès qu’on y accrochera un projecteur un peu lourd (découpe ? PC ?). On note aussi son prix allant de 8 à 10€ en fonction des revendeurs, qui peut rapidement devenir cher pour peu qu’on ait tout un parc de projecteur à équiper.







          Deuxième solution ; une simple planche en bois, certes avec une jolie finition, mais allant quand même de 6 à 8€ (sans les vis inclues !!!). D’ailleurs, ce genre de platine est très instable sur une scène pas tout à fait droite (vieilles scènes en bois de théâtre) et il est inenvisageable de faire passer des câbles sous celle-ci. Il faudrait alors acheter des patins en caoutchouc (chez le même fournisseur) moyennant la somme de 2€, sans les vis…



Bref, on se rends rapidement compte qu’il faut économiser à ce niveau, sans négliger la qualité.

Pour mon cas, j’ai réalisé 8 platines de sol, de très bonne qualité, et en un peu plus d’une heure et pour moins de 3€ les 8 !!!

 Voici la marche à suivre :





1 - Check-List

Tout d’abord, réunissez le matériel suivant :

- Une ou plusieurs planches en bois d’une épaisseur suffisante (et de bonne qualité, sans humidité), 15mm me parait le minimum. Cela peut être des planches de vieux meubles, s’ils sont noir c’est encore mieux, comme cela inutile de les peindre en noir pour les rendre discrets.

- Un Crayon de papier ;

- Un mètre ruban ;

- Une règle de maçon (ou une barre droite pour tracer) ;

- Une scie circulaire (pour couper bien droit) ;

- Une perceuse (ou une visseuse électrique puissante) avec des mèches à bois M10 ;

- Par platines :  4 vis à bois (noires ?) d’une  longueur égale à 1,5 fois l’épaisseur de votre planche + 1 vis M10 (d’une  longueur égale à 2 fois l’épaisseur de votre planche), deux rondelles, et un écrou-papillon. Ce sera les seules dépenses pour toutes vos platines (le sachet de vis à environs 3€ en magasin de bricolage) pour peu que vous récupériez de vieilles planches).



C’est parti pour la fabrication :



2 - Coupez !

- Préparez vos planches, définissez le périmètre de chacune de vos platines (dans mon cas, 28x28 cm c’est bien (25 me semble le minimum pour du projecteur 64 (par trad, led ou pc).

- Mesurez tout au mètre ruban, marquez les planches au crayon puis tracez les bords avec la règle.

- Sciez ! Attention aux doigts.

Vous avez maintenant votre platine.




3 - Des p’tits trous, des p’tits trous, toujours des p’tits trous...

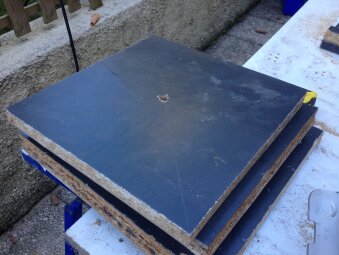

- Tracez à l’aide de la règle chaque diagonale de votre platine afin qu’elles se croisent en son centre.

- Percez donc à cet endroit avec un mèche de diamètre M10.



4 - T’as d’beaux pieds tu sais !

Dans un but de stabiliser la platine (sinon ça penche, ça tombe, et plus de place pour les vis), on va lui confectionner des pieds

- Récupérez dans les chutes de votre planche d’origine découpée, deux  morceaux par platines mesurant la longueur de votre platine.

- Tracez une largeur de 5cm sur toute sa longueur puis découpez

- Placez ces pièces de bois sous votre platine et vissez-les à cette dernière a l’aide de vos 4 vis à bois (2 par pieds, soit une dans chaque coin)



Vous avez maintenant une belle platine, stable et équilibrée, où vous pourrez même faire du passage de câble sous cette dernière, sans qu’elle chute.



Il ne reste plus qu’à installer la visserie :

- Passez une rondelle dans la vis M10

- Insérez le tout dans la platine, par-dessous (vis tête vers le bas)

- Ajoutez la deuxième rondelle par-dessus et refermez le tout par l’écrou-papillon.



Pour ajouter votre projecteur, vous n’avez plus qu’à dévisser le papillon, passer votre par dans la vis, et refermer avec le papillon !!





  • Mais alors, pourquoi utiliser des vis de diamètre M10 ?

   Parce que j’ai remarqué que c’est un standard dans la visserie lumière. Que ça soit pour l’accroche des lyres ou des pieds de sunstrips, des projecteurs asservis, ou des pieds de lumières déjà percés avec une embase filetée, tous sont de diamètre M10. Il ne vous reste alors plus qu’à enlever l’écrou-papillon et à visser directement votre lumière sur la platine.

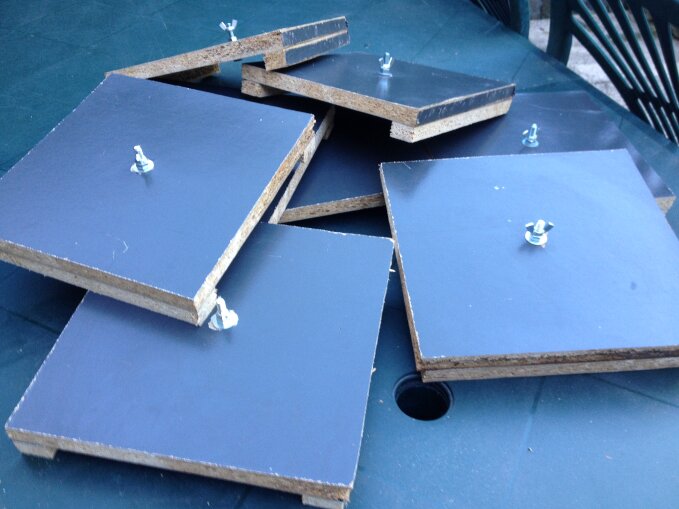

Et voilà, de belles platines de sol, prêtes pour l’emploi !



J'espère que ce tutoriel sera utile à toutes les personnes qui souhaitent pourvoir placer leurs projecteurs au sol. Evidemment, d'autres moyens de fabrication sont possibles mais cette manière est la mienne et est parfaite pour mon utilisation.

À très vite !



                                                                                                                                                                             Rémy, RG Prod
