Tutoriel : pédale de charley FD8 problème de volume

Par iggy-tof le 09/08/2012 - (Tout public)

Salut les amis.

n'ayant trouvé que peu d'infos sur ce problème récurant qu'est le volume sonore de la pédale FD8 lors d'un jeu de charley au pied.
je me suis motivé a faire un p'tit sujet en photo la dessus  (et donc régler ce problème chez moi aussi par la même occasion mrgreen )
comme vous le savez certainement,c'est un défaut de fabrication, le marteau de la pédale ne venant pas correctement en contact avec le contacteur....il faut donc y insérer une "cale".


pour commencer, ce p'tit bricolage vous prendra un p'tit 1/4h pas plus.
et je dirais que c'est bien bête de s'en passer.....
ça change réellement la vie quand ça marche wink
il vous faut:
-un tournevis cruciforme
-une pédale FD8......(drôle non????  mrgreen )
-un bout de caoutchouc,de moquette...etc etc  d'env 2/3mm d’épaisseur (a voir avec d'autres épaisseurs,d'autre materiaux,ca marchera aussi;tout dépend du réglage final je pense. moi j'vous parle de ce que j'ai utilisé et qui marche)

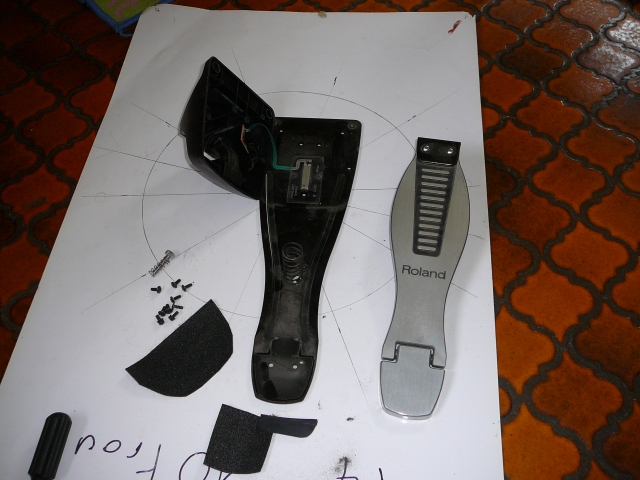

on démonte tout :

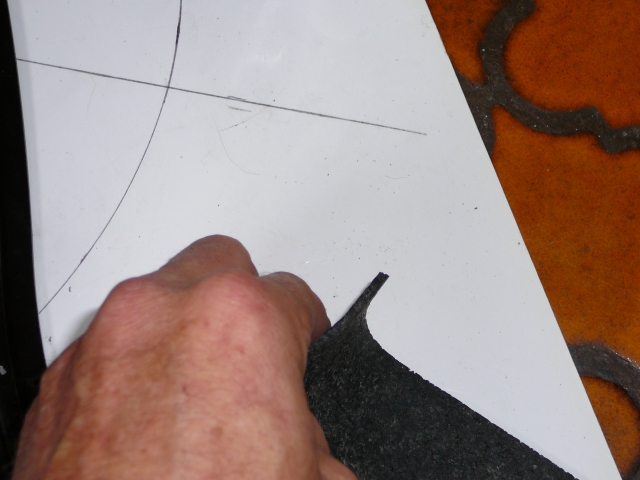

Voila le caoutchouc que j'ai utilisé(c'est fait a base d’éclat de pneu reconstitué en tapis, je m'en sert aussi pour faire des pads d'entrainement,c'est tip-top  wink )



Et donc:
après divers essais avec différentes tailles de bande caoutchouc j'ai découvert ou était le plus gros du problème.
c'est le marteau de la pédale(en caoutchouc) qui ne fait pas bien contact en bout du contacteur.

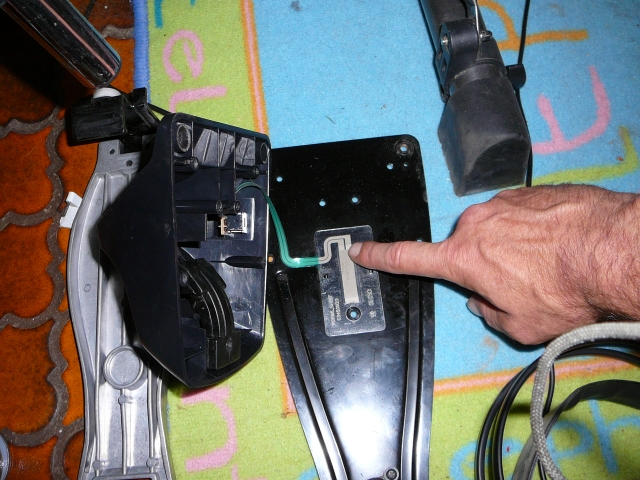

 au bout de mon doigt exactement:



j'ai testé en y mettant une bande sur tout le capteur,ça fonctionnait un peu mieux,mais pas aussi bien que quand je déclenchais le capteur à la main.(en gros,même résultat qu'avec un simple graissage mais bien loin du résultat optimal)
au final, le but du jeu est de mettre une "cale" juste a l'endroit ou le marteau n'appuie pas comme il faut.

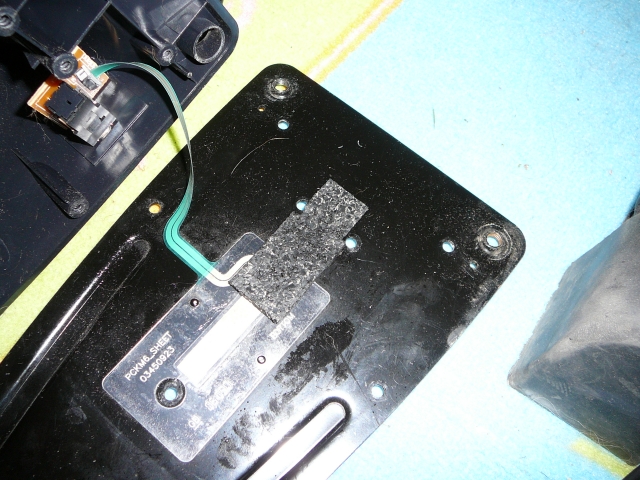

comme ça:


Notez que la bandelette passe outre les 2 trous de vis(l'entretoise en plastique des 2 trous de la pédale calera tout ça au serrage et sera bien utile pour le réglage final  ;) )

on referme le capot plastique:(en faisant attention que la "bandelette ne bouge pas)(notez qu'un des 2 guides est cassée sur la mienne..... :(  ça fonctionne très bien,juste un p'tit jeu sur le coté)

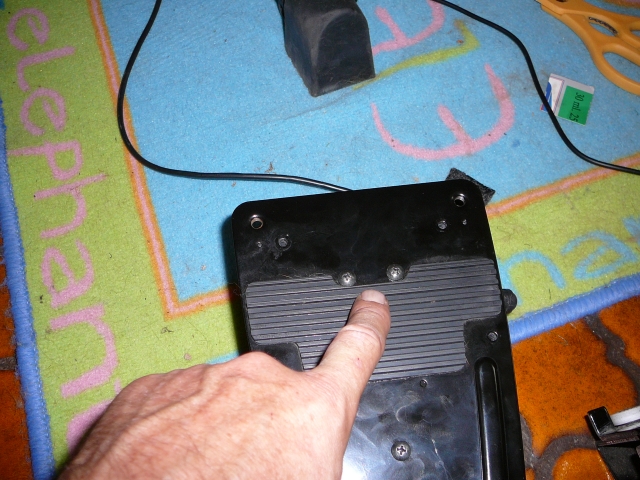

en tenant bien serré la platine et le couvercle(pour ne pas que la bandelette se fasse la malle); on retourne la pédale et on y met provisoirement que ces 2 vis sans trop les serrer:

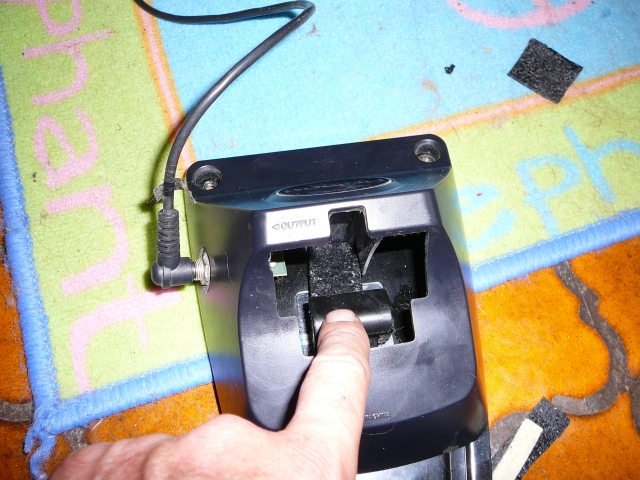

et avec le doigt, on ajuste la bandelette par rapport au contact du marteau en l’avançant ou la reculant par rapport au capteur (d’où l’intérêt de na pas trop serrer les 2 vis qui pince la bande)

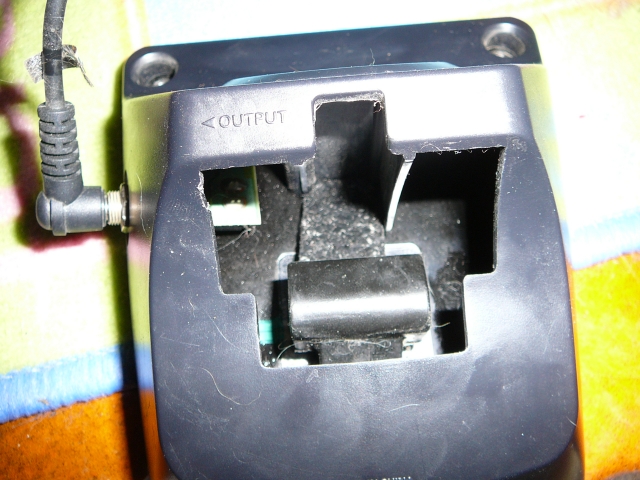

Et en actionnant  le marteau avec les doigts pour tester  :(on perçois une très net différence quand le contacteur est correctement actionné  :rock:  mais alors...très net la différence   biggrin )



et voilà ......
ça change totalement la vie  :applaudir:
plus besoin de se mettre debout sur la pédale pour percevoir un p'tit "tschiii" tout ridicule... :(
là, ça fonctionne parfaitement et le tchiiii est disons......5X plus fort au moins  :)
