Passer le vox DA-5 en 8 pouces

Salut à toutes et tous !

Cet ampli est génial...mais le HP d'origine pas vraiment. Très sec, medium avec aigus agressif.

Il y a bien la possibilité de mettre un HP 6.5 de meilleure qualité, mais ils valent cher.

Voici donc la solution la moins chère et la plus efficace : un HP 8 pouces !

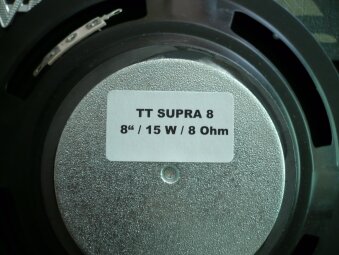

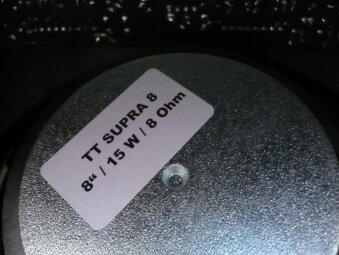

J'ai réussi à trouver un clone de C3l3sti0n Sup3r 8 chez tube-town.net à prix planché, le TT-Supra8-8-15-W-8-Ohms.

Prévoir :

-Tournevis

-Petite scie pouvant passer dans le trou du HP (voir photo), scie à poignée ou autre

-Râpe à bois pour les finitions

-Peinture noire (facultatif)

Je décline toute responsabilité quand aux dégats ou acciddents éventuels, ce tutoriel n'étant qu'a but informatif.

Et SURTOUT : si vous utilisez un autre HP que celui-ci, testez sa compatibilité en le posant en place, et en remettant provisoirement la section ampli. Il n'y a que quelques millimètres de marge, n'oubliez pas.

1 Démonter l'ampli

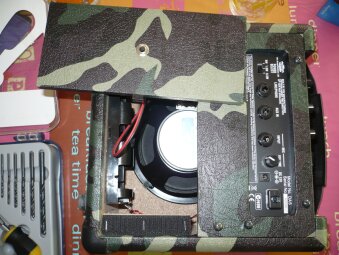

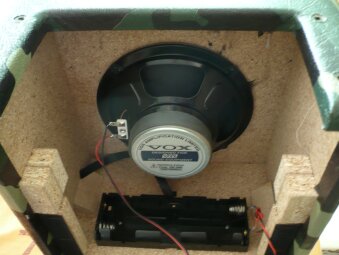

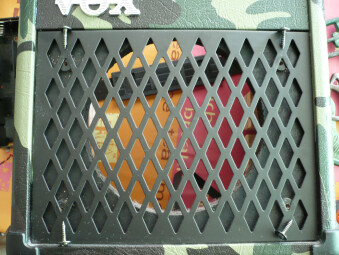

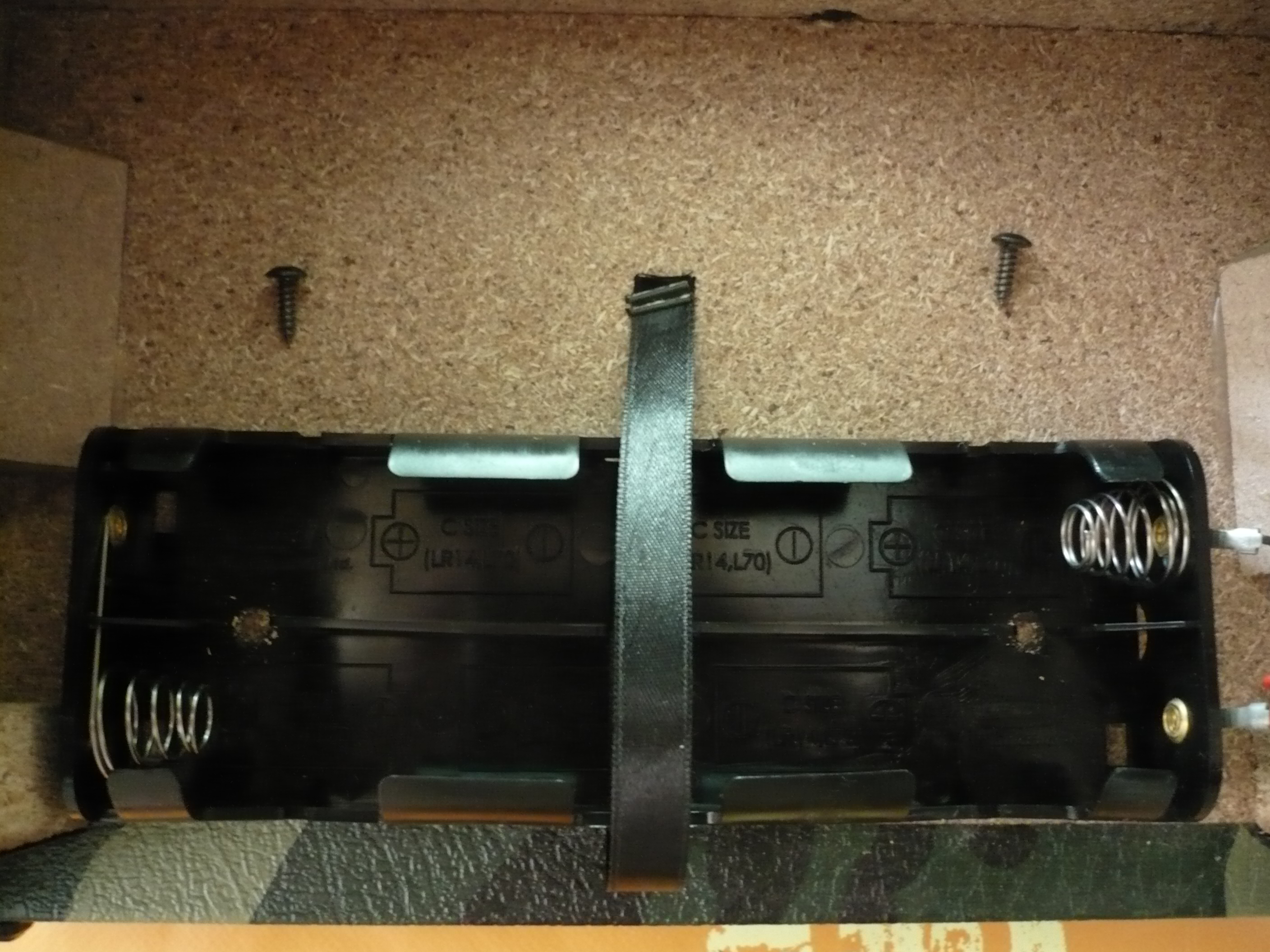

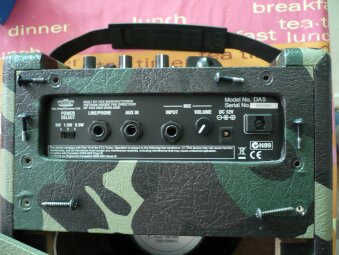

Voici quelques photos dans l'ordre, aucune complication dans cette étape.

2 Découper un gabaris en carton et reporter les marques

C'est la méthode la plus simple pour reporter les dimensions, car elle permet de centrer et de vérifier les marges.

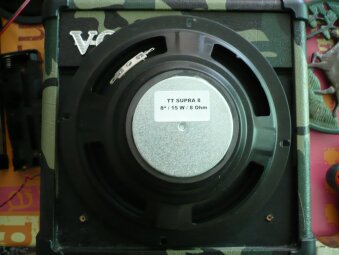

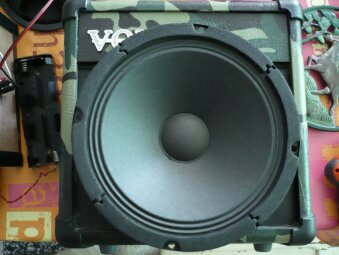

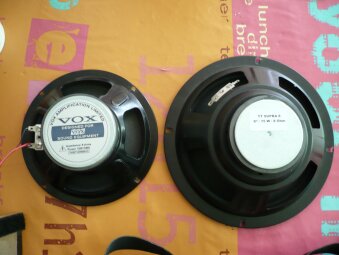

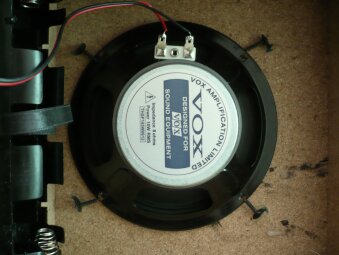

Tout d'abord, quelques photos des HP

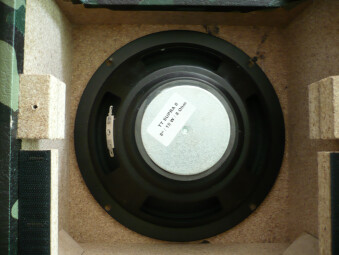

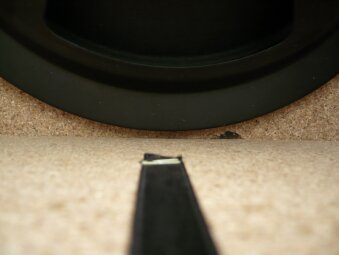

Comme vous pouvez le voir, il n'y a pas beaucoup de marge...
Car il faut prévoir la place pour la partie ampli en haut. J'ai placé les bornes HP au même endroit que d'origine :  à gauche.

ATTENTION ! Le gabaris correspond au diamètre INTERIEUR du HP !

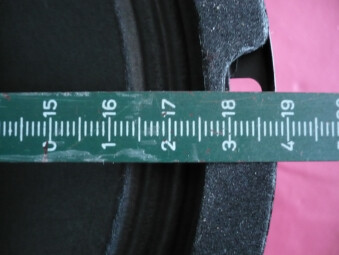

Sur ma version, j'avais pris environ 17 cm. Le tout, c'est que le cercle en carton soit plus petit que le cercle en mousse d'étanchéité du HP.

Tracez une croix centrée sur la gabaris, qui vous servira à repérer l'emplacement sur la façade de l'ampli.

ATTENTION ! Le gabaris n'est PAS centré verticalement sur la façade ! Il est placé le plus bas possible pour que le bord du HP soit à quelques millimètres du corps de l'ampli à l'intérieur (voir 2 photos avant).

Repères :

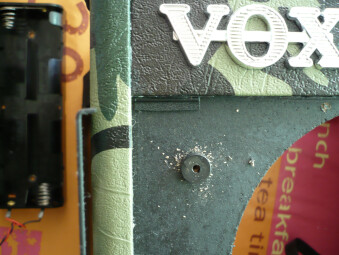

-Le gabaris doit passer juste en dessous des fixations hautes de la grille et avec suffisament de marge pour le bord du HP à l'intérieur de l'ampli.

-Le bord bas du gabaris arrive au bord du trou d'origine.

Ces repères ne sont valables que si vous utilisez le même HP que le mien, bien sûr.

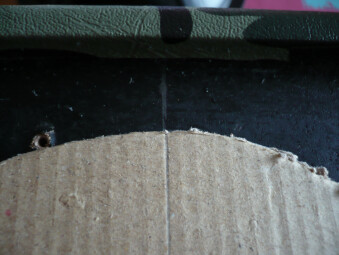

Une fois la bonne position trouvée et marquée, tracez le bord du gabaris sur la partie noire de la façade.

3 Découpage des bords

Avant cette étape décisive, revérifiez si le HP est bien en place avec votre marquage.

Il doit passer en bas, sans toucher la caisse. Et en haut, sans toucher le circuit (remettez-le en place provisoirement).

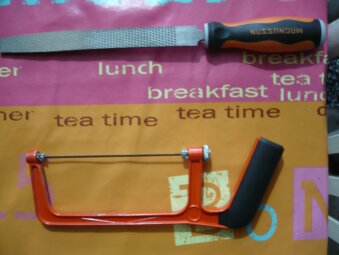

Voici les outils que j'ai utilisé. Rien de spécial, à part que j'ai incliné la lame de ma petite scie à 45 degrés pour pouvoir découper en cercle.

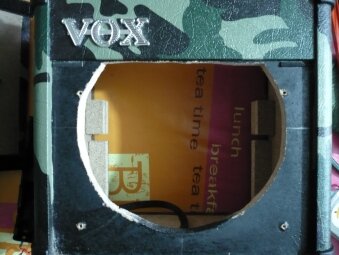

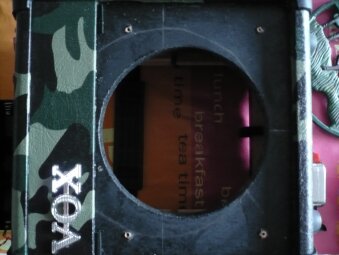

Et voici le résultat ! Prévoir la râpe et de la peinture noire pour les finitions ;)

Regardez bien les photos avant/après pour comprendre tout le processus. Comme vous pouvez le voir, il n'y a VRAIMENT pas beaucoup de marge avec le circuit électronique.

Voici la mini-bête remontée :

Et ça en envoi du lourd, même sur 0.5W ;)

Fini le son fin et agressif.

Bonne modification !
