Astuce : Réglage I bias

Par davidcab le 12/07/2019 - (Tout public)

Lorsque la panne sur étage de puissance est résolue voici comment régler le bias sur le 1090

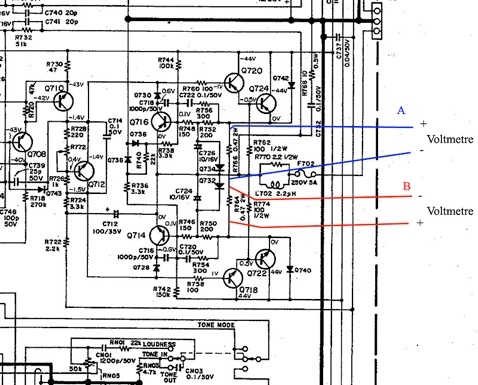

Il faut trouver un courant de 12mA entre les résistances d’émetteur des transistors de puissance (R764 et R766 pour la voie de droite). Chaque résistance fait 0,47 Ohm. On peut soit se mettre aux bornes de chaque résistance avec un voltmètre (points B + et B – puis entre A + et A – sur le schéma et trouver environ 5,14 millivolt), soit se connecter sur les 2 résistances en série (B + et A + sur le schéma). Dans ce cas, on additionne les deux résistances (0,47 X 2 = 0,94 Ohm) et on devrait trouver en théorie 11,28 millivolt.



I bias mesures
