Renfort basse - ajout condensateur

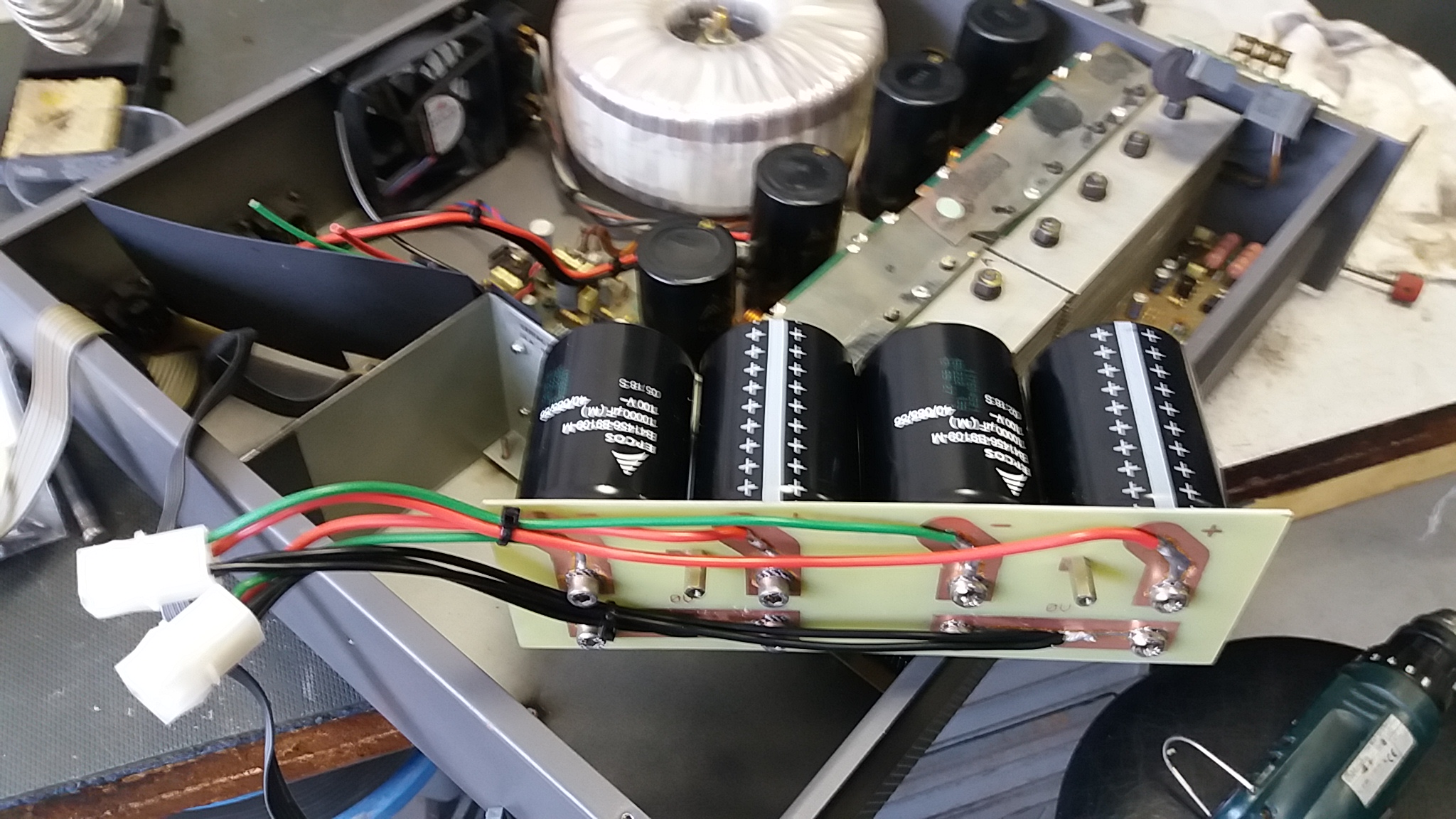

J'ai rajouté 4 condensateurs professionnels philips 10000uF/100V à cosses type CO38, sur les +- 95V.

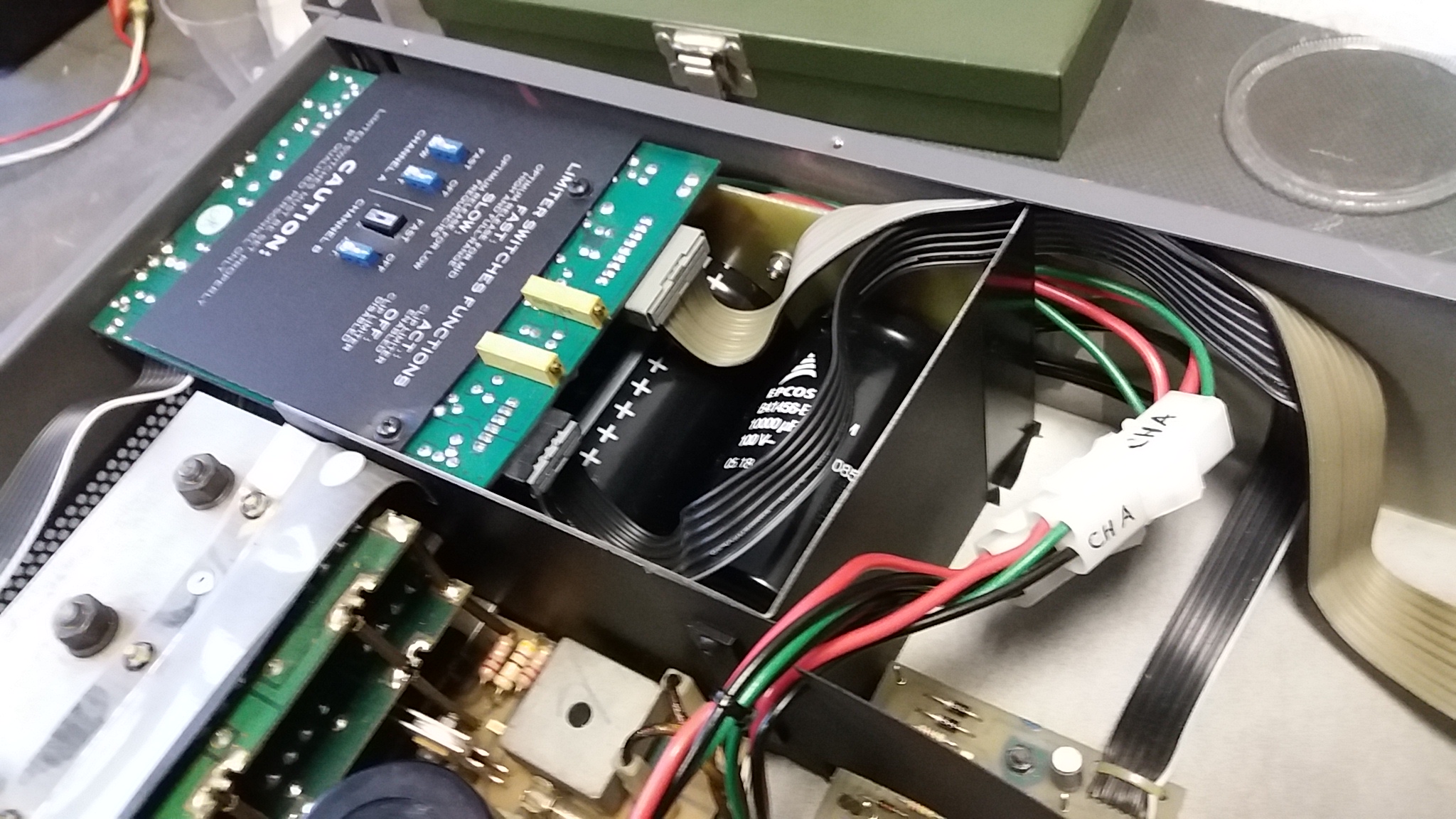

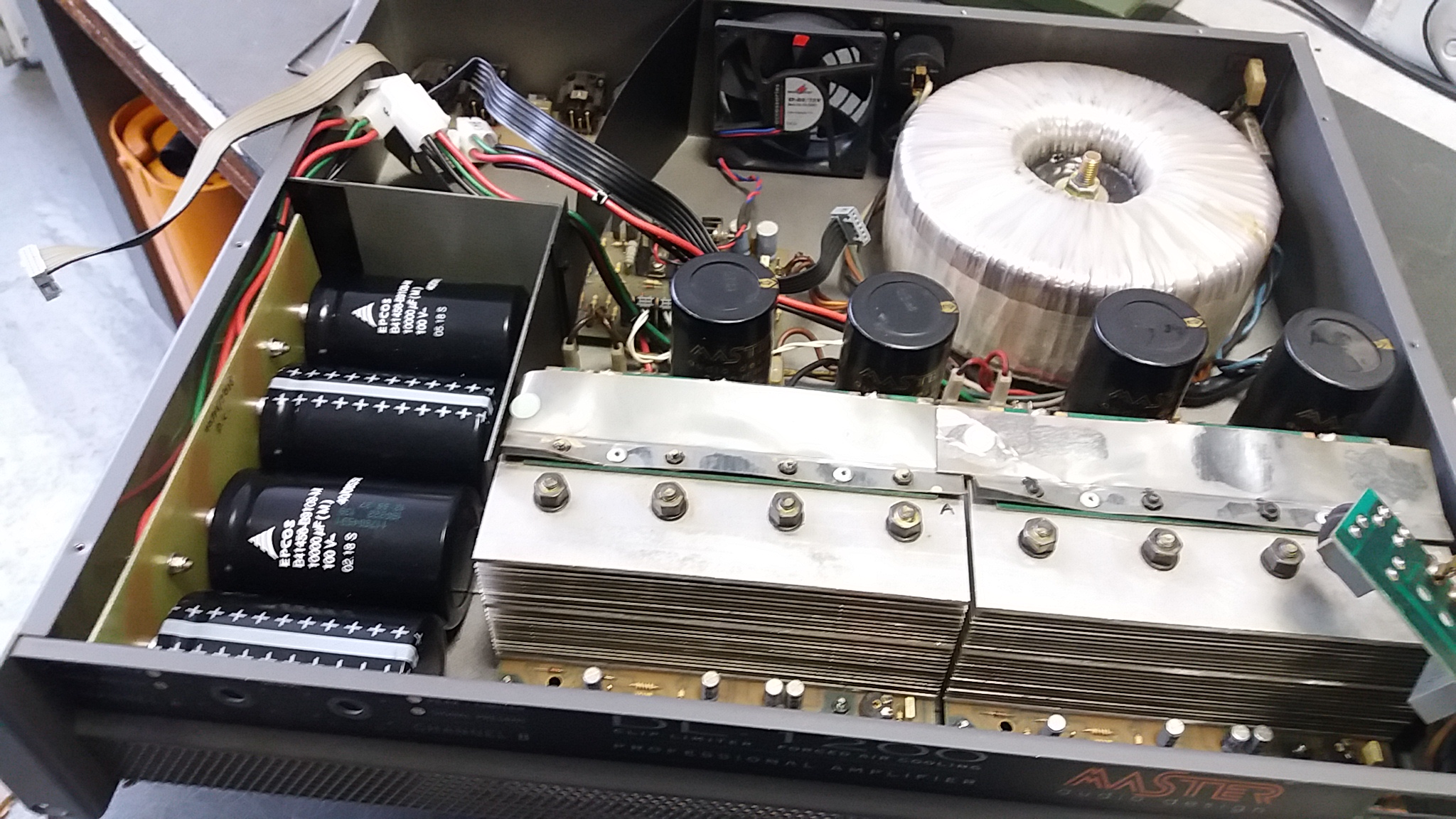

Ca se ressent au niveau des basses. J'en ai inséré 4 sous la carte limiteur d'entrée, puis reliés aux 2 cartes d'ampli via des connecteurs.

Ref : B41456B9109M000



Et sur la platine gestion ventilation (proche Neutrik Speakon) remplacer la résistnace R16 de 1ohms par une de 15 ohms/1W, sinon on trouve presque 18V aux bornes du ventilateur 12V ! Celle ci sert à abaisser la tension pour la pleine puissance de vitesse du ventilateur. A vitesse réduite, le courant passe par la 100 ohms /2W.



A titre d'info et gracieux, ceci n'engage en rien ma responsabilité



  • master-audio-dl1200-2419961
  • CI
  • master-audio-dl1200-2419962
  • master-audio-dl1200-2419963









  • davidcab 1060 posts au compteur
    davidcab
    AFicionado·a
    Posté le 09/01/2024 à 15:28:56
    EPCOS série B41456
    Code commande RS:171-1133
    Dim 51.6 × 80.7mm
    Iac @F=100Hz 40°C : 30A !!!
    30A c'est énorme, rien à voir avec du SNAP-IN
