Bonjour à tous,

Ma fidèle T-60 en ayant vu de toutes les couleurs pendant sa prime jeunesse (ayant appartenue à un GI stationné en Allemagne dans les années 80), son pickguard était vraiment moche et rayé.

Vous trouverez dans la section fichiers de la T-60 un modèle à l'échelle 1:1 au format DXF du pickguard (avec les découpes pour les micros, sans les trous pour les vis et les potards. Les trous on été omis pour pouvoir adapter exactement le pickguard à la position des trous sur votre gratte).

le fichier: https://fr.audiofanzine.com/autre-guitare-electrique-solid-b/peavey/T-60/medias/autres/#id:484954

Il faut supprimer l'extension ".txt" du fichier une fois téléchargé pour avoir le fichier .dxf

Ce fichier peut-être utilisé sur certains sites de découpe de matériaux en ligne (métal ou plastique) pour se refaire un pickguard à l'identique. Pour ma part, j'ai passé commande sur le site de John Steel, le prix est très honnête (35€ tout compris) et service au top (j'ai pas d'actions, c'est pas du placement produit).

J'ai choisi comme matériau de l'alu 1.5mm finition brossé doux. Eviter l'inox, c'est galère pour percer et adoucir les arrêtes.

A la réception, la plaque découpée est recouverte d'un adhésif de protection. Je conseille de le laisser le plus longtemps possible pour éviter les rayures. Pour faire les trous, superposer le pickguard d'origine bien aligné dessus et marquer les trous au feutre indélébile. Une fois tout bien vérifié, marquer les points avec une pointe à marquer puis percer. Prévoir pour les trous des vis de fixation un ébavurage avec un forêt plus gros pour permettre aux têtes coniques des vis de rentrer un peu dans la plaque.

Les arrêtes peuvent s'adoucir au papier de verre spécial carosserie (celui qu'on mouille) au grain 600 pour un rendu parfait.

Voici le résultat sur les photos ci-dessous:

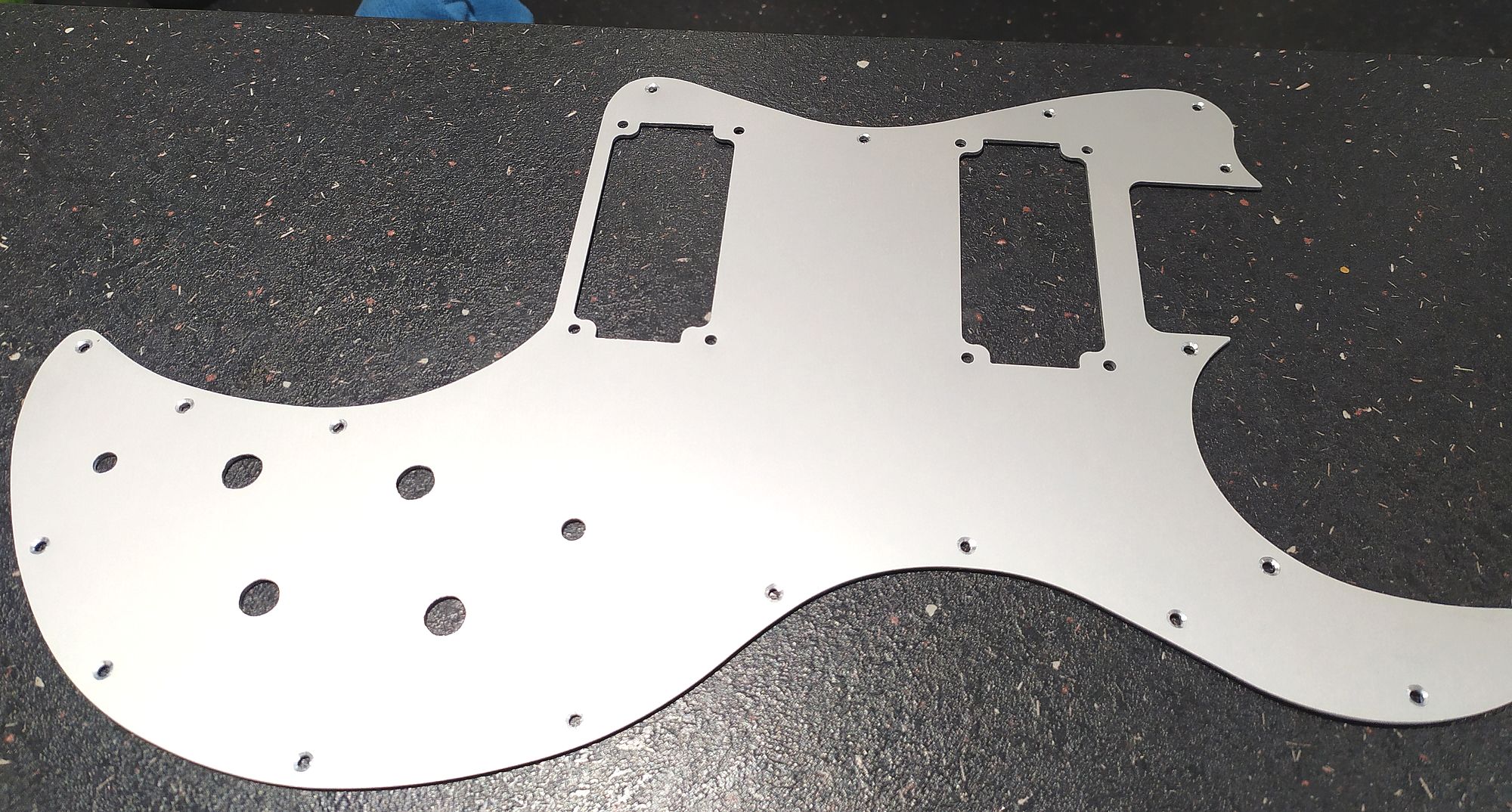

Sans titre 1

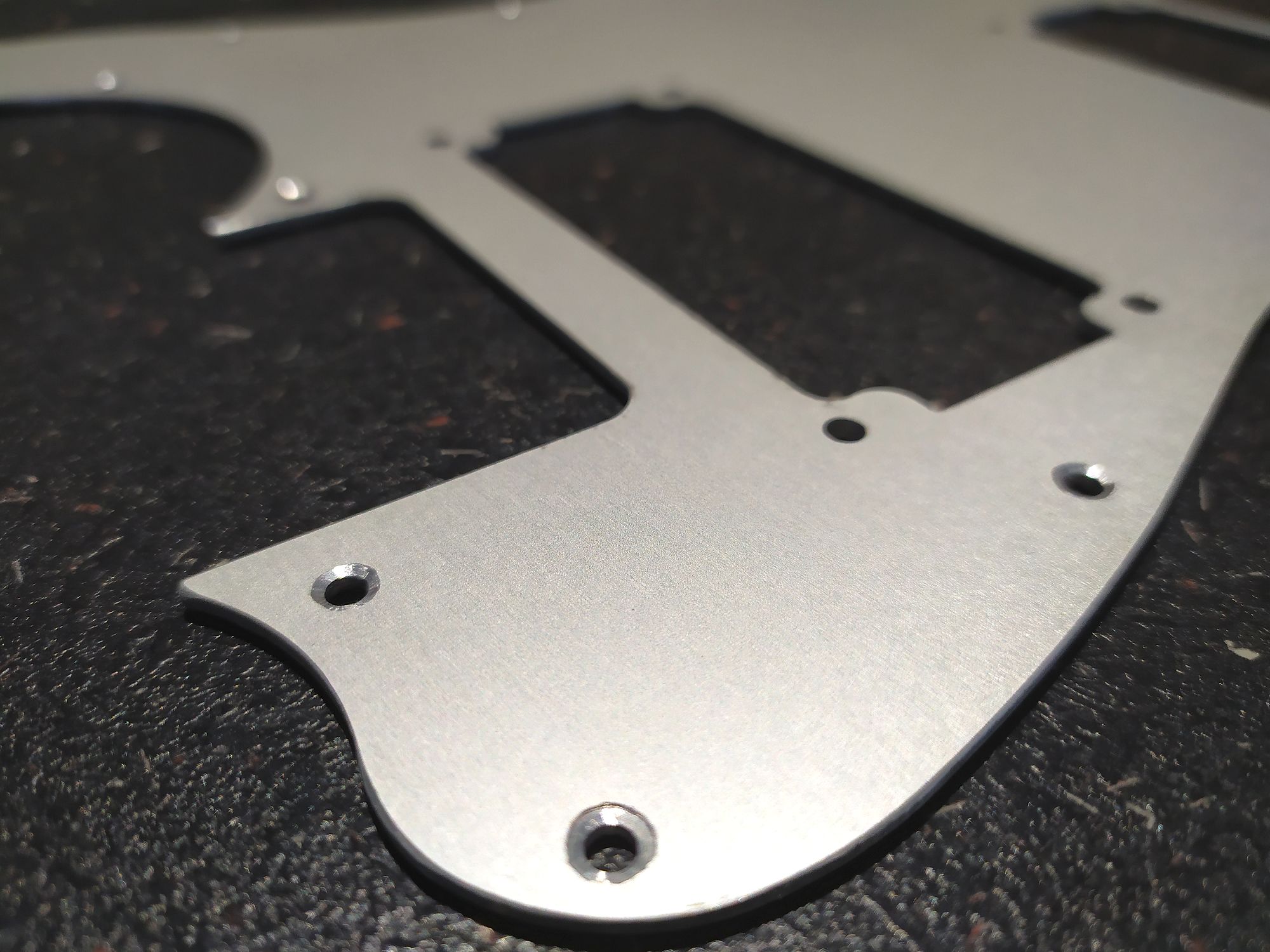

IMG_20210501_181058

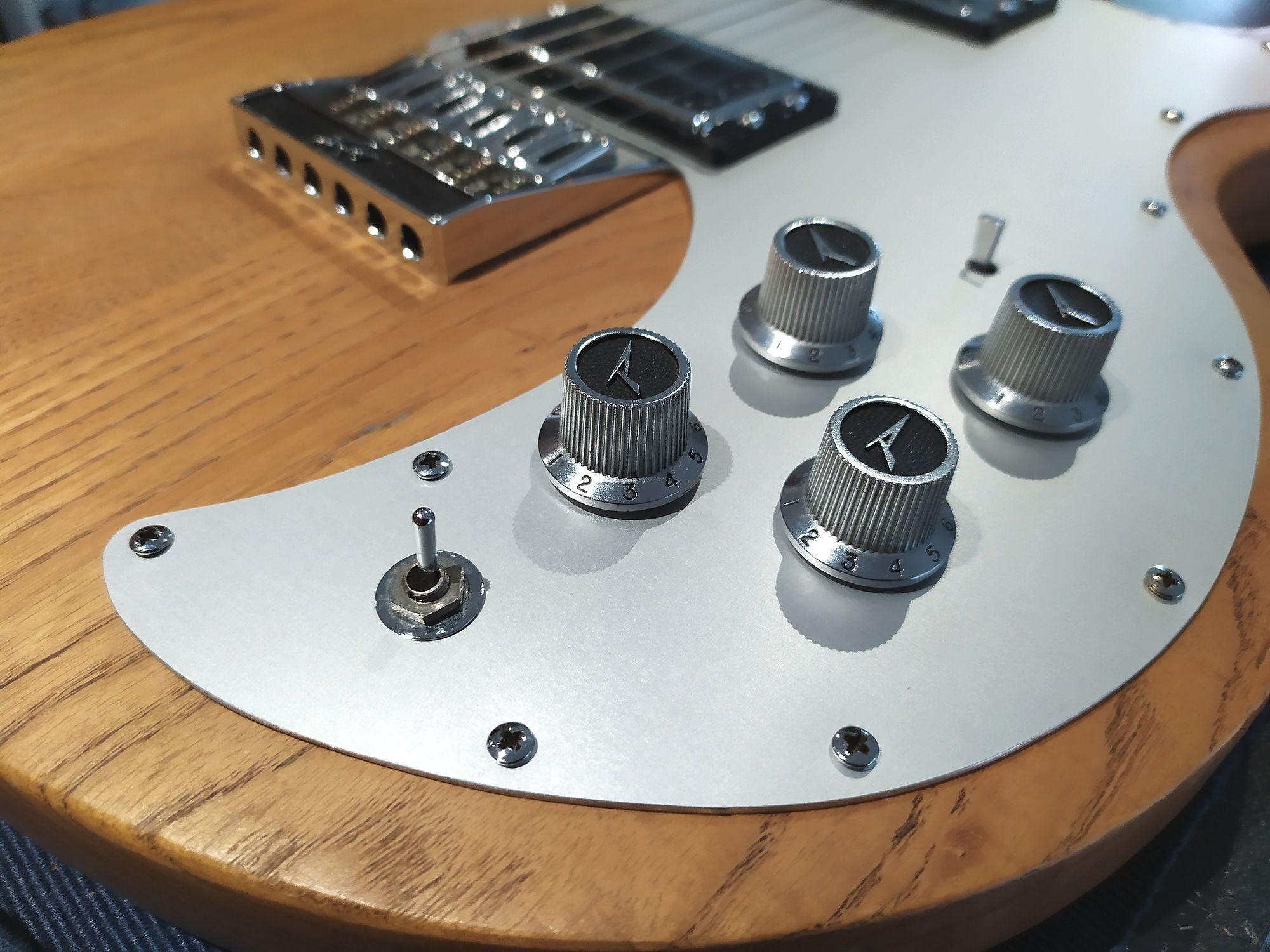

IMG_20210501_183522

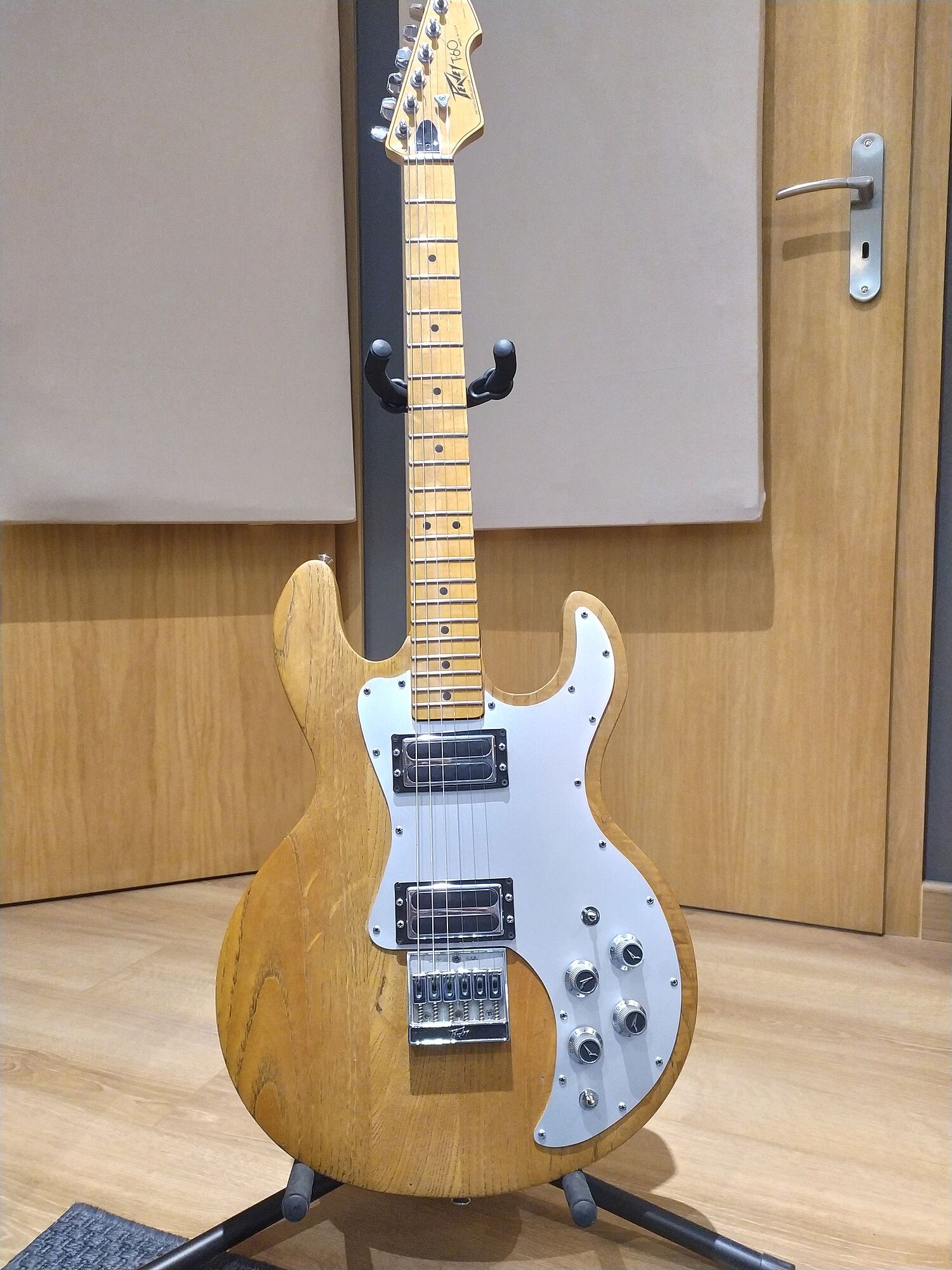

IMG_20210515_225914

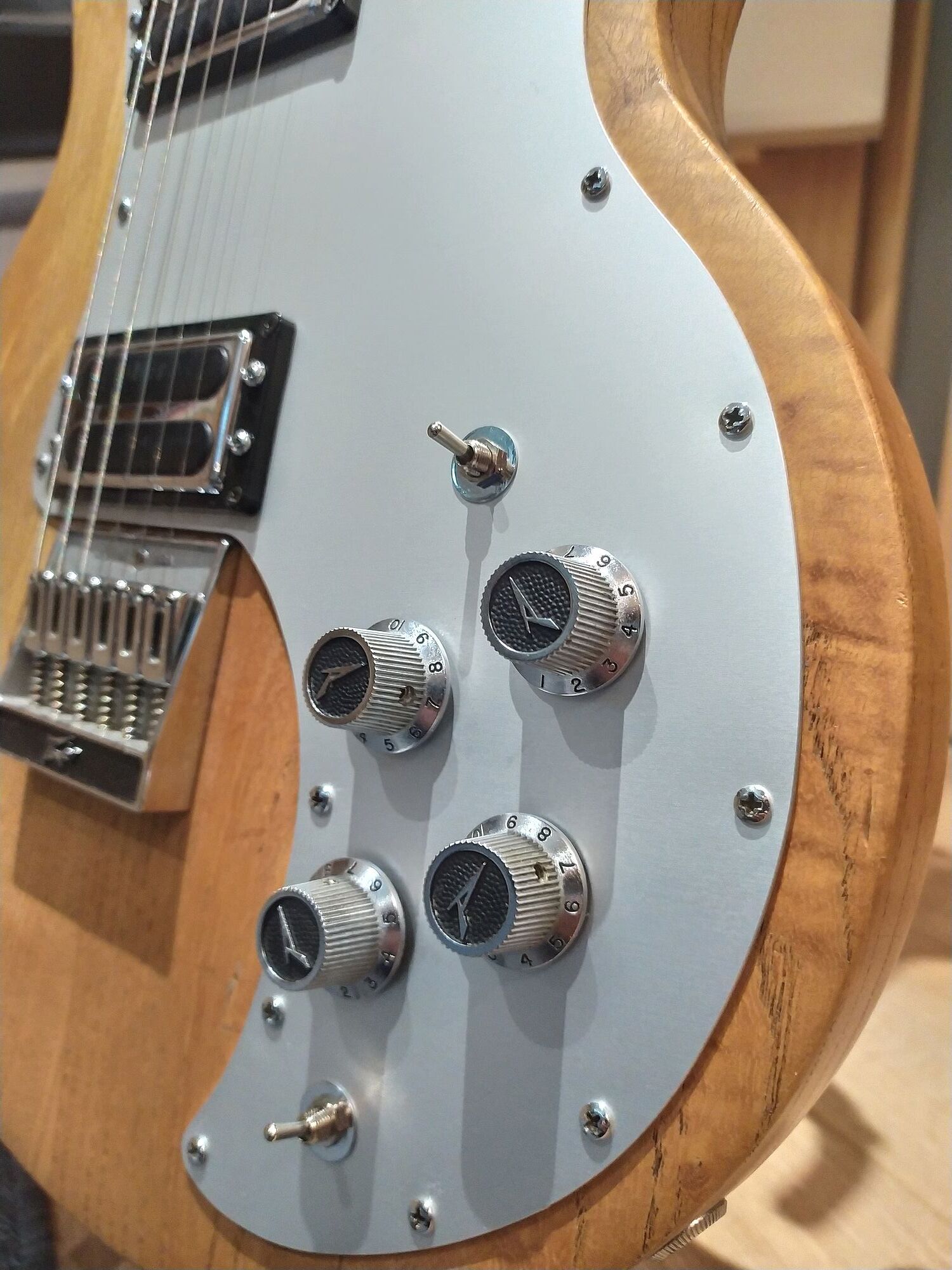

Peavey T-60 : IMG_20210515_225956
