Astuce : Réparer AudioDock en panne

Par kosmix le 28/11/2015 - (Tout public)
Agrandir
Ajouter ce produit à
  • Mon ancien matos
  • Mon matos actuel
  • Mon futur matos
E-MU 1820m
Photos
1/67
E-MU 1820m

Carte son PCI/ISA + rack de la marque E-MU .

< Tous les tutoriels & astuces

L'audiodock d'E-MU peut parfois ne plus être reconnu part la carte PCI à laquelle il est connecté.



C'est une panne connue et assez fréquente semble t-il sur ce matériel qui commence à dater, mais très facile à réparer si vous savez bricoler un minimum : démonter la carte avec un tournevis cruciforme, remplacer 2 condensateurs avec un fer à souder, puis remonter la carte, toujours avec votre tournevis cruciforme ;-)



J'ai solutionné le problème grace àl'information trouvée sur cette page (en anglais) :

http://dp.nonoo.hu/repairing-my-emu-1820/



Je ne fais pas de tutoriel détaillé car l'opération est très simple si vous savez comment souder des composants discrets traversants.

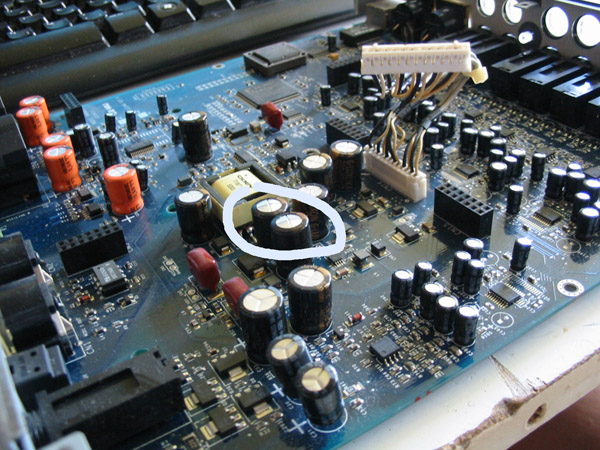

Voici les deux condensateurs à remplacer :



Il s'agit de 2 condensateurs chimiques (électrolytiques) de 680uF (10V).



Vous pouvez par exemple utiliser cette référence : panasonic 105C 10V 680uF Panasonic EEUFM1A681, mais vous pouvez en profiter pour monter des condensateurs supportant des voltages plus élevés (25V par exemple) afin que la panne ne se reproduise pas.



On trouve ce genre de composant chez tout détaillant de composants électroniques.



Attention à la polarité !



En ce qui me concerne la réparation a fonctionné. J'avais acheté la 1820m à un très bon prix, même d'occasion, malheureusement l'audiodock n'était pas détecté et donc ça ne fonctionnait pas.



Miracle ça marche :bravo:
