Tutoriel : Résoudre problèmes de touches sur un clavier midi

Par gwenmollo le 26/01/2019 - (Tout public)

Résoudre problèmes de touches, vélocté, nettoyage et entretien clavier numérique midi

Voici comment résoudre les problèmes de contact, vélocité, touche morte...



Démontage :

Tout d'abord, démonter l'appareil, pour ici un Axiom 49, il faut enlever les petites vis en péripéties.

Les grosses sont pour plus tard.

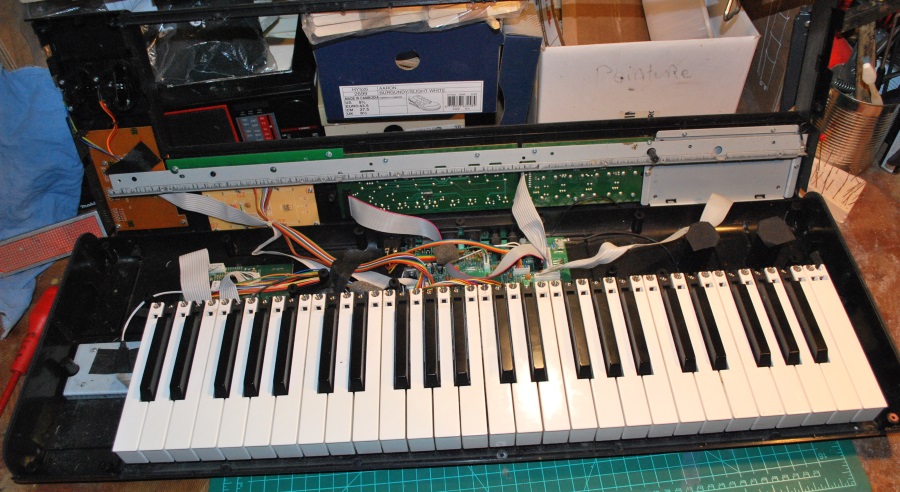

une fois ouvert :




Nettoyage :

Aspirer/souffler délicatement l'intérieur.

En profiter aussi pour frotter les touches avec un chiffon imbiber d'alcool à brûler



Démontage du clavier

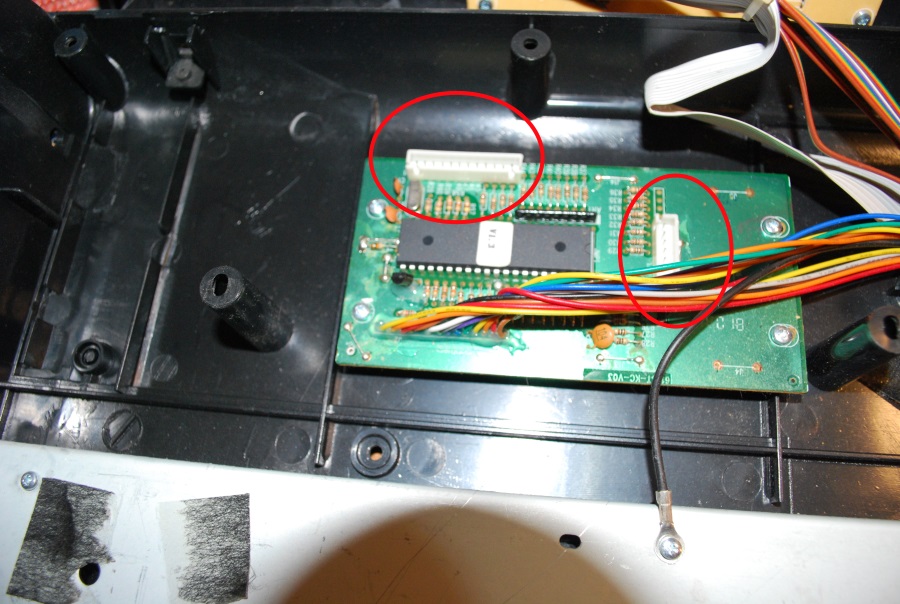

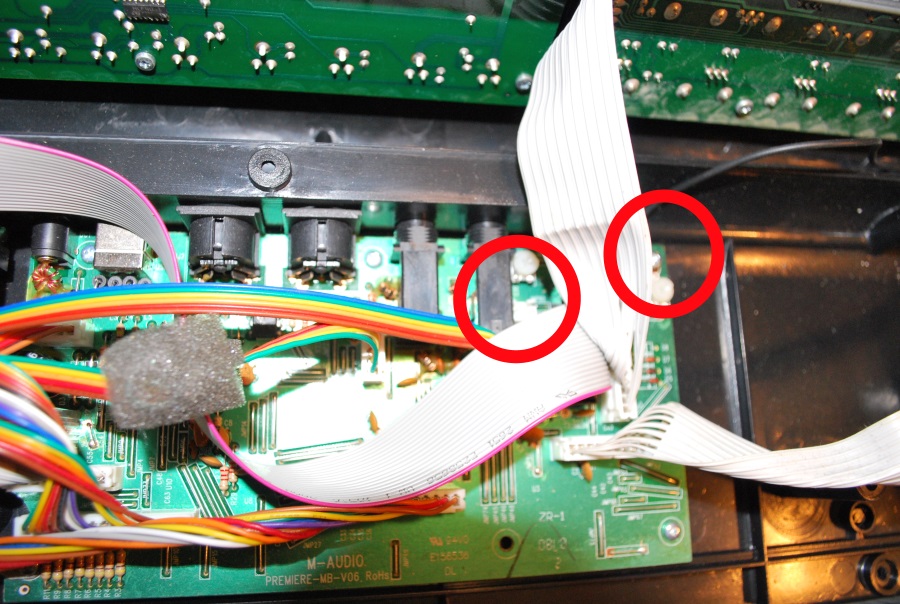

Déplugger les nappes suivantes :



DSC_7151.JPG        DSC_7152.JPG



Elles sont reliées au clavier.



Ensuite, dévisser les grosses vis en dessous (une dizaine)

Enlever le clavier ensuite.

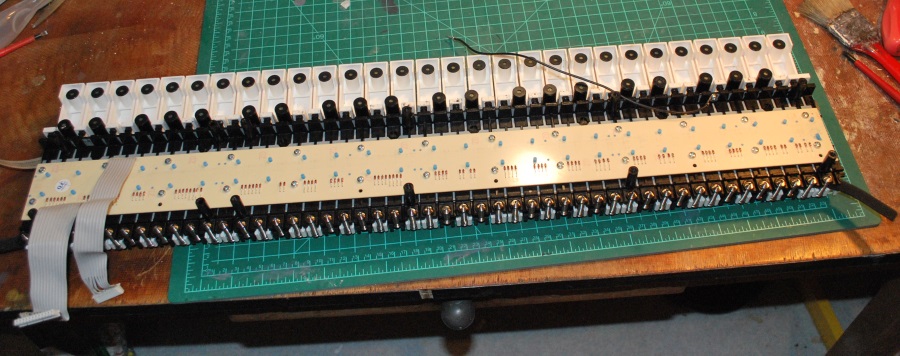

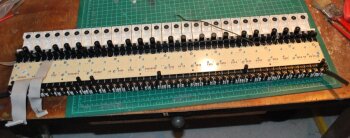

Nous avons ça :

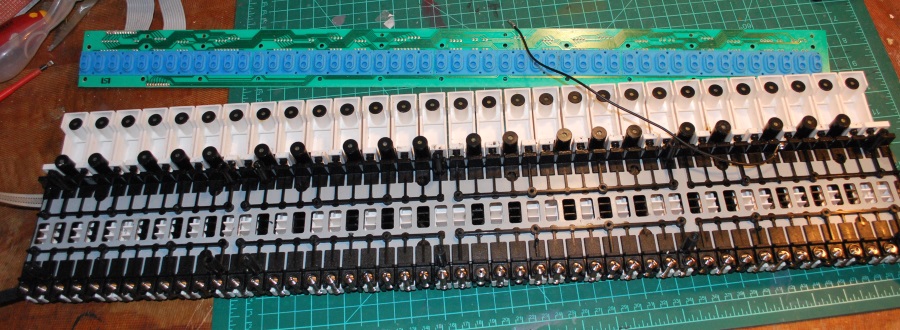

Dévisser ensuite les petites vis inox sur le dessus, il y a deux rangées  d'une douzaine environ.



1



Nous voila enfin au coeur du problème.



A l'aide d'un objet en bois par exemple, enlever déllcatement la partie bleu (petit et grand picos ) :

2

On peut si besoin, couper les extrémités (comme à gauche ici) cela évite de tout enlever la partie bleu.



Nettoyage contacteur souple

Une fois fait, nous avons ce qu'on appel des "contacteurs souples" qui viennent presser sur une partie en graphite (je pense).

Nettoyer à l'alcool à brûler diluer sur les deux parties des contacteurs. Laisser "tremper" 5 minutes, puis nettoyer soigneusement à l'eau. Bien sécher (perso j'ai laisser toute une nuit).

Remettre les petits pico de la partie contacteur bleu à leur place, à l'aide des objets pas trop pointus (cure-dent limer par exemple) pour les faires bien rentrés.







Tout remonter, et tester.



Note;

Pour les pads, et les faders, on peut passer un coup de bombe à air, pour les pads, on peut appliquer la même méthode si il y a un problème.
