REGLAGE DE BIAS AMPEG B200R

Par tratrawood le 28/09/2017 - (Expert)
Agrandir
Ajouter ce produit à
  • Mon ancien matos
  • Mon matos actuel
  • Mon futur matos
Ampeg B200r
Photos
1/68
Ampeg B200r
Ampeg B200r : 20170928 115123 BIAS


avant toute chose ce tuto s'adresse à des personnes ayant de solides competences en electronique



si votre ampli emet comme un gresillement qui disparait quand le volume diminue il est possible que ce soit la faute à un mauvais reglage de bias des transistors de puissance , alors voici comment le regler :

- debrancher le cordon secteur du 220V

- debrancher le haut-parleur

- demonter le chassis et le poser sur une surface plane

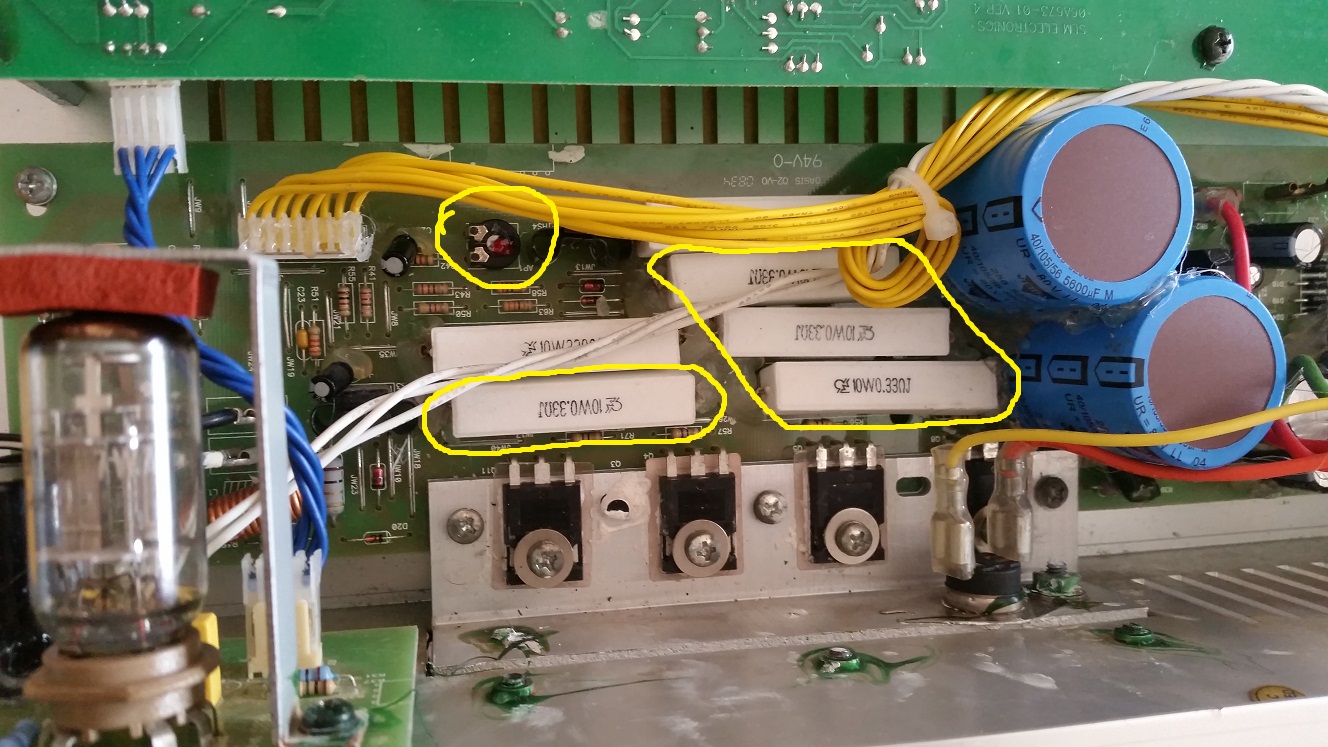

vers les transistors de puissance il y a un groupe de six grosses et longues resistances blanches , sur quatre d'entres elles vous pouvez lire C 10W 0.330 J . dans le principe il faut les mesurer à leurs extremités pour mesurer combien de millivolts les traversent individuellement puis agir sur le potentiometre de bias situé un peu au dessus à gauche (voir photo) pour ajuster les valeurs



LE COURANT ELECTRIQUE TUE ALORS METTEZ DES GANTS EN CAOUTCHOUC ET SI POSSIBLE DES BOTTES EN CAOUTCHOUC , ASSUREZ VOUS AUSSI QU UNE PERSONNE SOIT PRESENTE POUR COUPER LE COURANT AU DISJONCTEUR EN CAS D ELECTROCUTION



- rebrancher le cordon secteur sur le 220V

- ne pas rebrancher le haut-parleur , cette mesure doit se faire sans charge

- mettre les boutons de gain et volume à zéro

- ne pas brancher d'instrument , cette mesure doit se faire sans signal d'entrée



il est conseillé entre chaque mesure d'eteindre l'ampli pour laisser refroidir un peu car les mesures doivent theoriquement se faire à froid , voici la procedure :



- allumer l'ampli

- mesurer et noter la tension aux bornes de chacunes des resistances (l'utilisation de grip-fils isolés est fortement recommandée) , elle doit etre comprise entre 15mV et 20mV

- agir DELICATEMENT sur le potentiometre avec un tournevis fin (en plastique de preference) pour que les valeurs sur chaque resistance soit dans la bonne plage d'utilisation

- eteindre l'ampli

- debrancher l'ampli du courant secteur 220V



voila c'est fait il ne vous reste plus qu'a le remonter , mais je vous conseille toutefois d'en profiter pour controler visuellement que tout vous semble ok sur la carte imprimée (pas de traces de surchauffe) et que les condensateurs d'alimentation ne sont pas boursoufflés .

au total il y en a 7 mais cela concerne surtout les deux gros condensateurs de diametre 30mm (sur la photo les miens sont bleus car ils ont été changés mais les votres devraient etre noirs) , car s'ils claquent ils peuvent faire de gros degats .... ca coute pas grand chose alors autant en profiter pour tous les changer à titre preventif tant que tout est demonté :-)
