Sujet de la discussion Posté le 11/09/2013 à 11:31:05

Salut.

Il y a quelques temps j'ai acheté les pcb à Dany (https://www.vintagemicrophonepcbkit.com/).

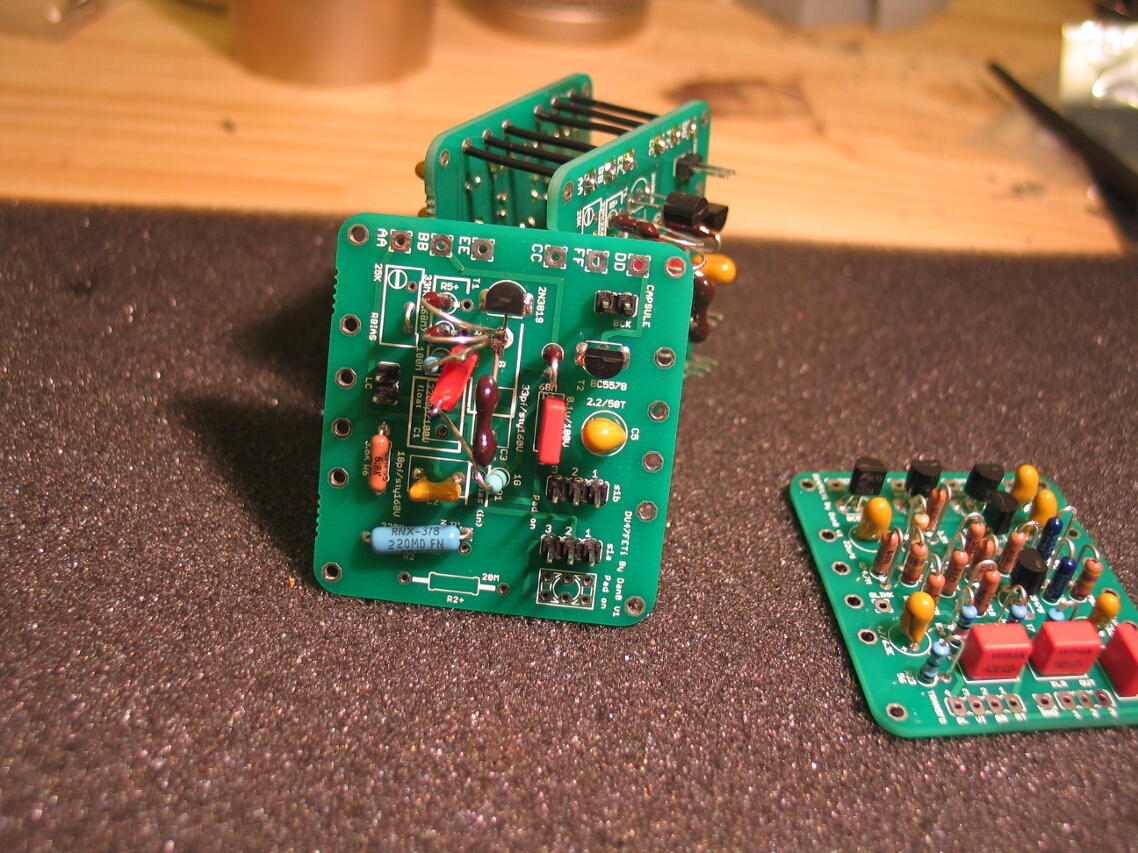

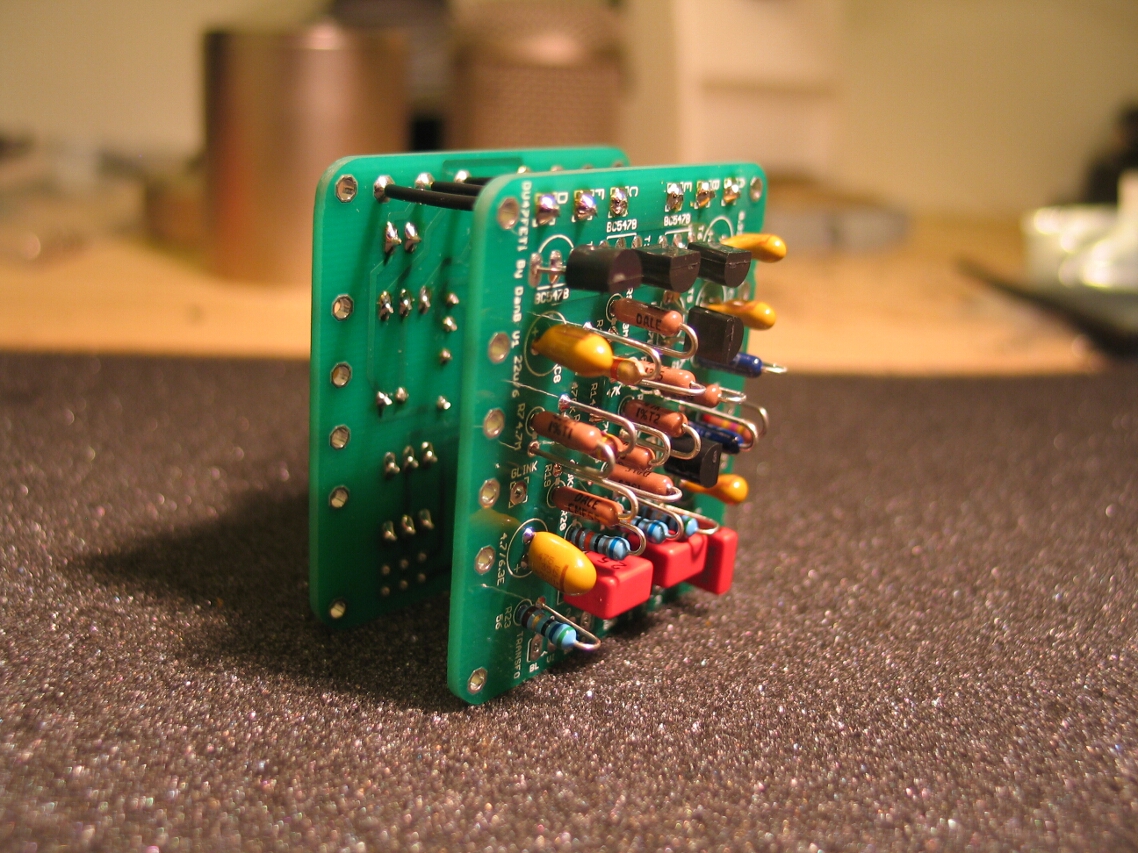

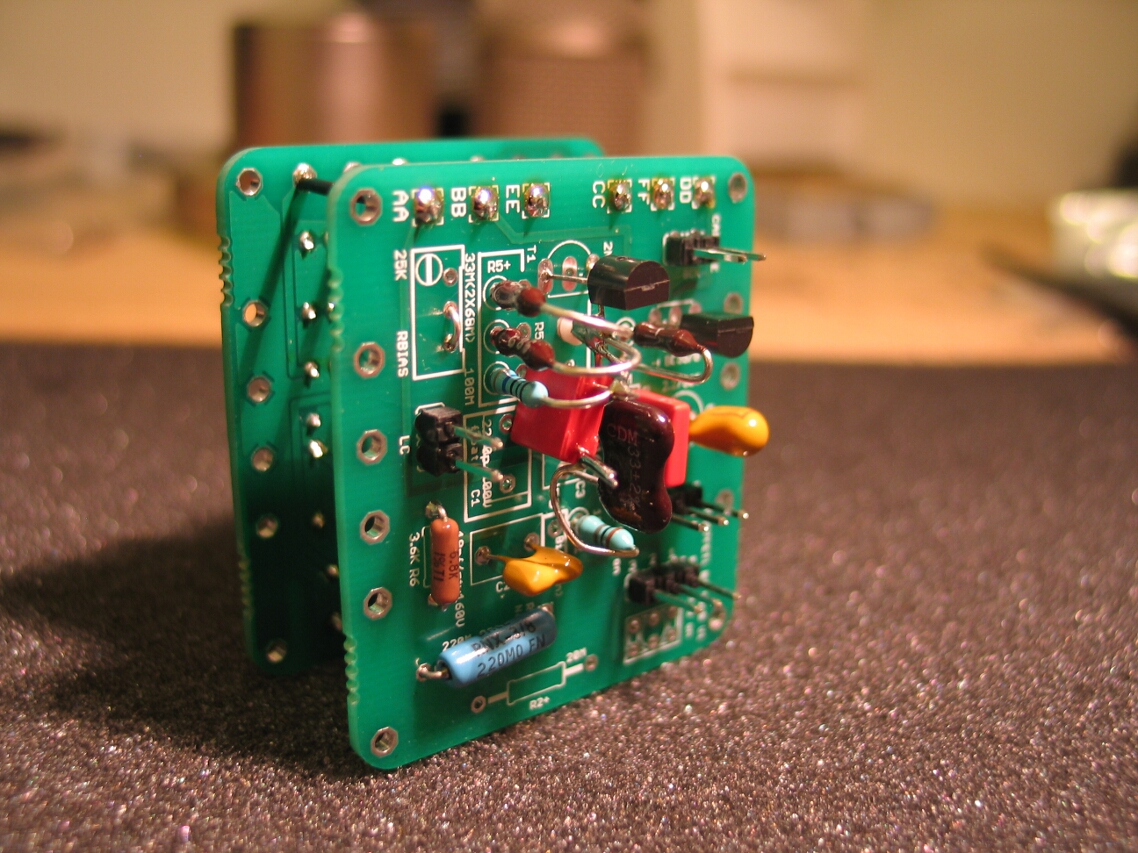

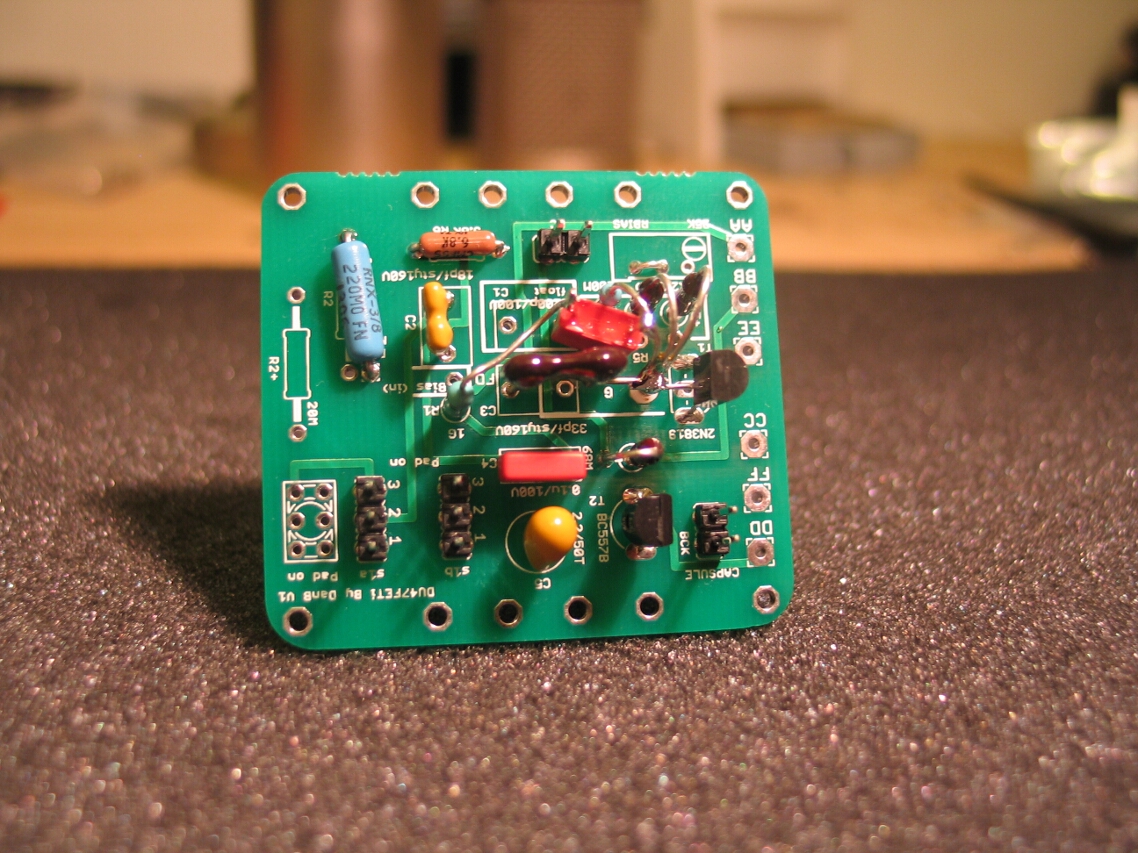

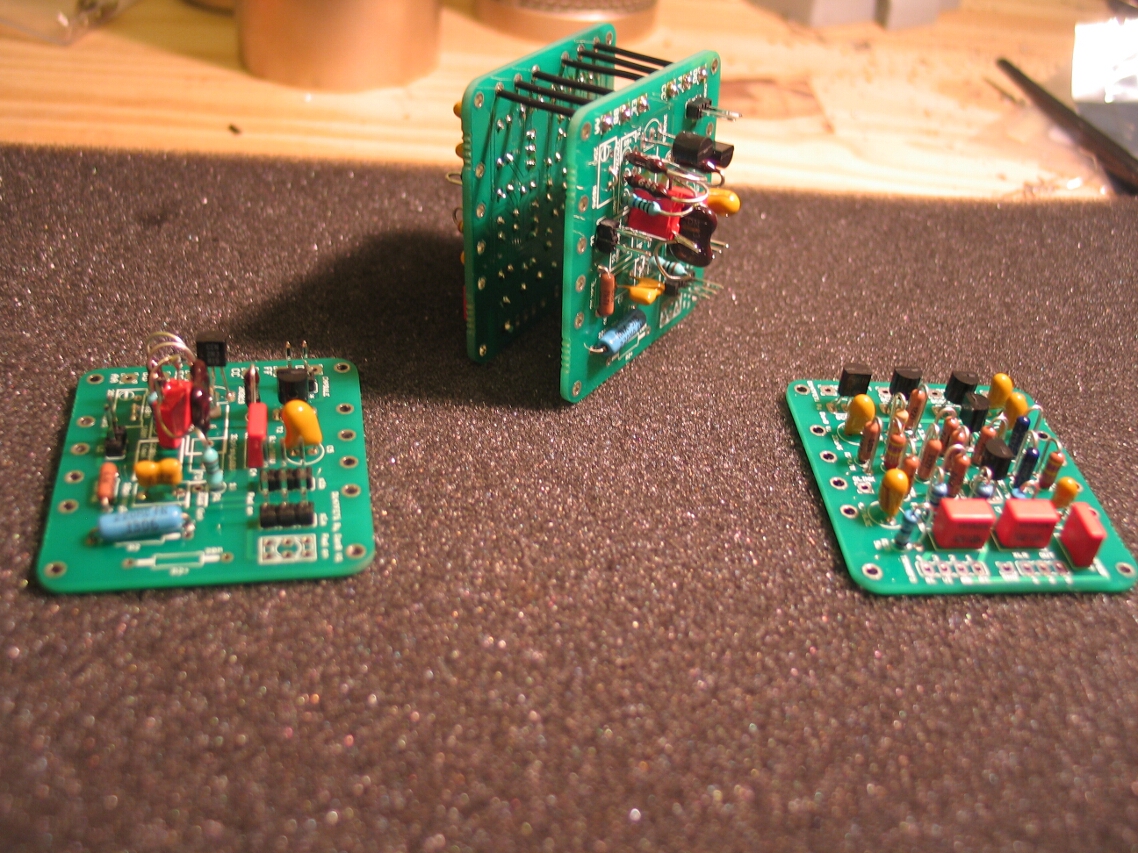

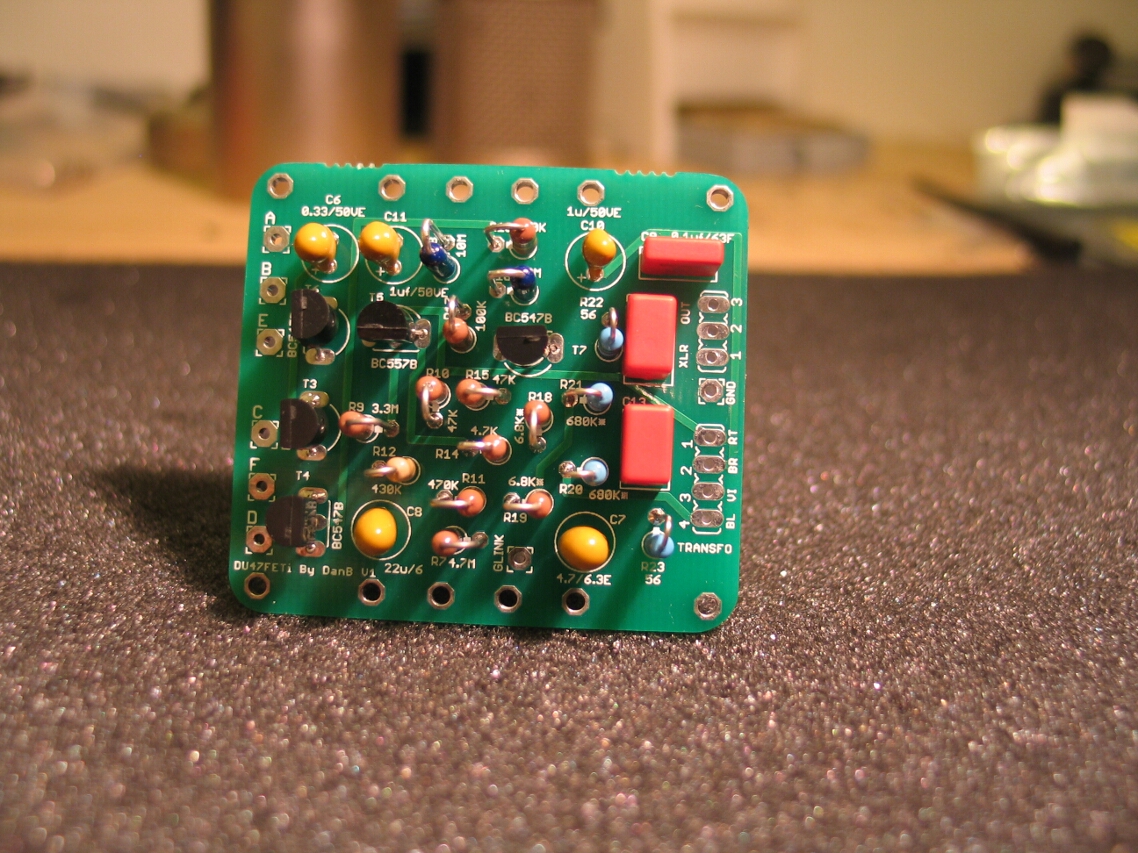

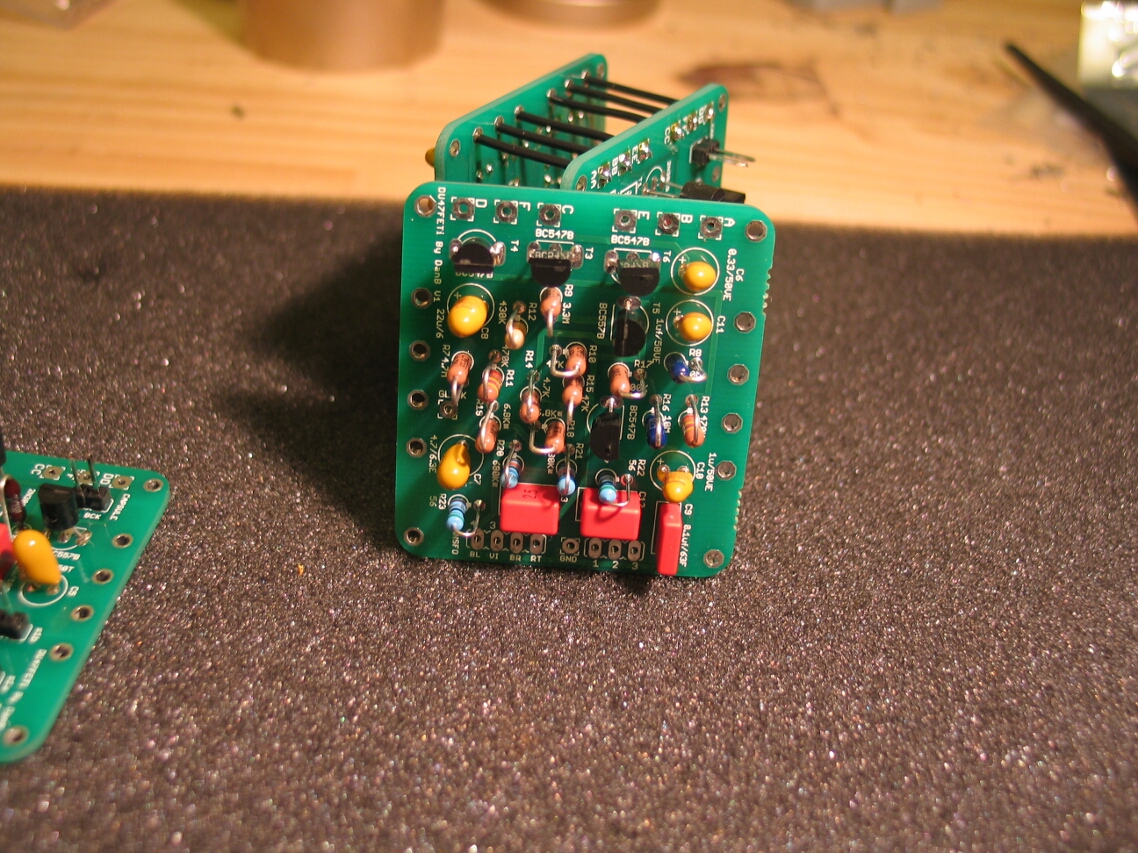

Après quelques heures de soudure, voici ce que ça donne :

image.php

Reste plus qu'a connecter le transfo et la capsule (Cinemag cm-13101 et Beesneez K7).

A bientôt pour les samples

Afficher le sujet de la discussion

charlyston

155

Posteur·euse AFfiné·e

Membre depuis 13 ans

11 Posté le 15/09/2013 à 18:49:15

Super ce projet et pas trop cher. Ou tu t'es procuré le transfo cinemag CM13101 ?

Je pense que je vais me lancer..

[ Dernière édition du message le 15/09/2013 à 18:49:47 ]

VII

1148

AFicionado·a

Membre depuis 15 ans

12 Posté le 15/09/2013 à 20:45:55

Direct chez Cinemag.
Ils sont très sympa en plus.

VII

1148

AFicionado·a

Membre depuis 15 ans

13 Posté le 15/09/2013 à 20:47:52

Hors sujet :

Au fait, ça se passe bien avec le Gefell?

berl

10919

Membre d’honneur

Membre depuis 21 ans

14 Posté le 17/09/2013 à 06:14:55

Et tu fais quoi de l'alim du SCT700 ? :-D

Bernard

http://sonotrad.org --- http://diato.org --- "Collectionneur" de tables numériques Innovason et de micros DIY --- Fer à souder toujours chaud...

VII

1148

AFicionado·a

Membre depuis 15 ans

15 Posté le 17/09/2013 à 11:21:06

Je recycle autant que possible.
J'ai plusieurs micros sur le feu dont un G7 et un UM 75.
Et encore tout un tas de modèles en projet (C12, ELAM...)

berl

10919

Membre d’honneur

Membre depuis 21 ans

16 Posté le 17/09/2013 à 19:58:24

Le G7 est un micro très intéressant, j'en découvre d'autres façettes chaque fois que je le sors...
Moi aussi je recycle, avec en vue une paire de C12, plus très probablement un micro basé sur une 5719 :bave:

Mais un U47FET pour une utilisation plus quotodienne me plairait beaucoup !

Bernard

http://sonotrad.org --- http://diato.org --- "Collectionneur" de tables numériques Innovason et de micros DIY --- Fer à souder toujours chaud...

charlyston

155

Posteur·euse AFfiné·e

Membre depuis 13 ans

17 Posté le 19/09/2013 à 14:22:01

Hors sujet :

le geffel est vraiment super. pour l'instant je l'ai utilisé que sur la voix et la guitare

[ Dernière édition du message le 19/09/2013 à 14:23:25 ]

Anonyme

18 Posté le 09/10/2013 à 19:04:37

De retour je me lance dans le projet.

Une question, y aurait-il beaucoup de difficultés à en faire à micro à 3 directivités (8-cardio-omni) ? Dans la mesure où la capsule est à 2 membrane (gradient de pression) c'est tout à fait faisable en théorie, en pratique je me demande ce que ça implique (mis à part de trouver un corps adapté avec un switch) ?

Merci

VII

1148

AFicionado·a

Membre depuis 15 ans

19 Posté le 09/10/2013 à 23:51:37

Hello.

Le U47 Fet est supercardioid et normalement on ne connecte que le diaphragme avant.
Il me semble avoir lu qu'en connectant les 2 diaphragmes au même point on obtient un micro omni.
Dans ce cas il te faudrait un commutateur spst pour pouvoir revenir au supercardio.
Mais j'ai pas testé...

VII

1148

AFicionado·a

Membre depuis 15 ans

20 Posté le 09/10/2013 à 23:56:47

J'ai retrouvé ma source :
https://microphone-parts.com/rk7-microphone-capsule/
