Tutoriel : Changement micro + éléctronique, pas à pas.

Par Seth.666 le 29/08/2017 - (Tout public)
< Tous les tutoriels & astuces

 Bonjour, j'ai fais l'acquisition d'une Washburn N2 il y a quelques mois. Elle date des années 90 et n'a jamais eu de modifs. Après avoir constaté différents bruits via le potard de volume et la sortie jack, j'ai décidé de repartir sur une base saine en remplaçant l'électronique ainsi que le micro manche.

Vu le temps que prend la recherche d'informations, démêler le vrai du faux, trouver les produits qui correspondent, au bon rapport qualité prix du moment, et tout le reste, vérifications, compilations, conseils auprès des services techniques officiels et cie, j'ai décidé de faire ce pas à pas afin de rassembler le plus d'informations concrètes, de liens "à mâcher", et d'explications avec photos à l'appui dans le but d'essayer de faciliter la démarche de ceux qui voudraient s'y coller.

Je n'ai jamais fait de changements sur une gratte :non:, je ne suis pas un pro :non:, je ne prétends pas avoir la vérité absolue :non:, ni la méthode absolue :non:.

Voici les changements :

- Toggle remplacé par un toggle switch 3 positions ABC Parts format Coréen.
 Format Coréen parce que les dimensions sont identiques à celui d'origine.

- Capuchon d'origine remplacé par un capuchon neuf.
 Pour ceux qui veulent en changer, sachez qu'il est couleur ivoire et non pas orangé comme sur la photo.

- Push pull remplacé par un push pull 500K logarithmique DiMarzio par CTS.
 Après mesures avec multimètre, il s'avère que le potard d'origine est logarithmique.

- Bouton du potard oxydé, remplacé par un bouton chromé neuf.

Excellente qualité au passage.

- Sortie jack remplacée par une nouvelle sortie jack ABC Parts.

- Micro manche Washburn d'origine, remplacé par un Seymour Duncan '59 SH-1n 4 fils conducteurs.
 Pour pouvoir le splitter.

- Contour micro manche cassé, remplacé par un contour micro manche en plastique noir neuf.
 Les dimensions de hauteur "haute" et "basse" sont celles qui se rapprochent le plus de celles d'origine.

Pour commencer, bien repérer le câblage.

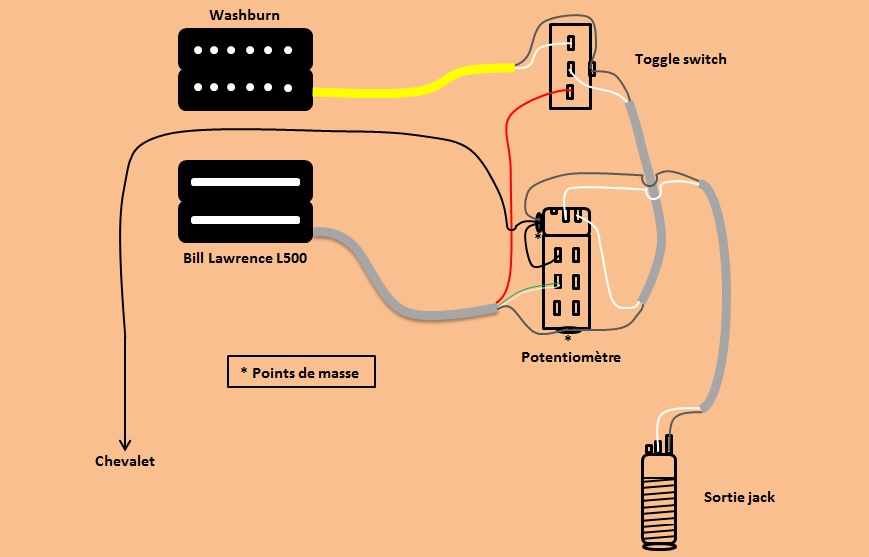

Voici le schéma de câblage d'origine :



N2 CABLAGE SCHEMA

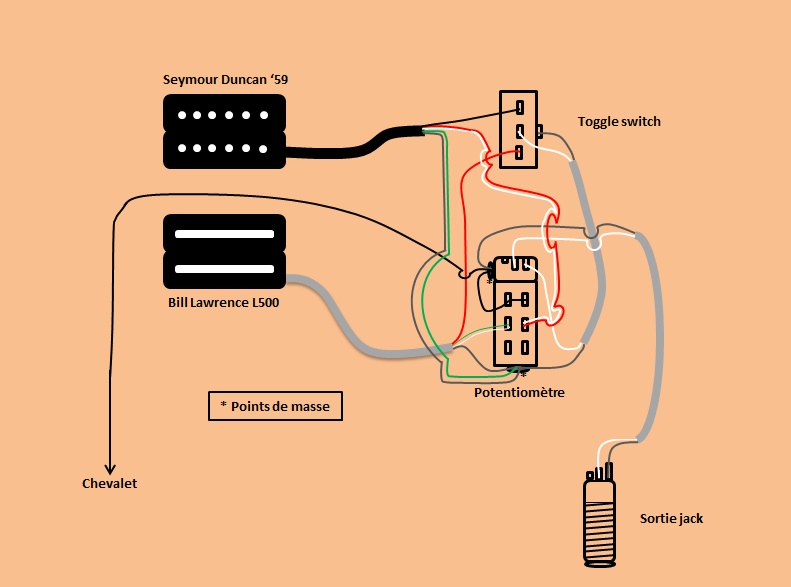

Après beaucoup de recherches et de conseils, notamment sur ce forum, afin de pouvoir splitter chaque micros, j'en suis arrivé à un schéma final que j'ai envoyé par mail aux services techniques de Seymour Duncan qui m'ont validé ce schéma de câblage :



N2 CABLAGE SCHEMA SEYMOUR DUNCAN

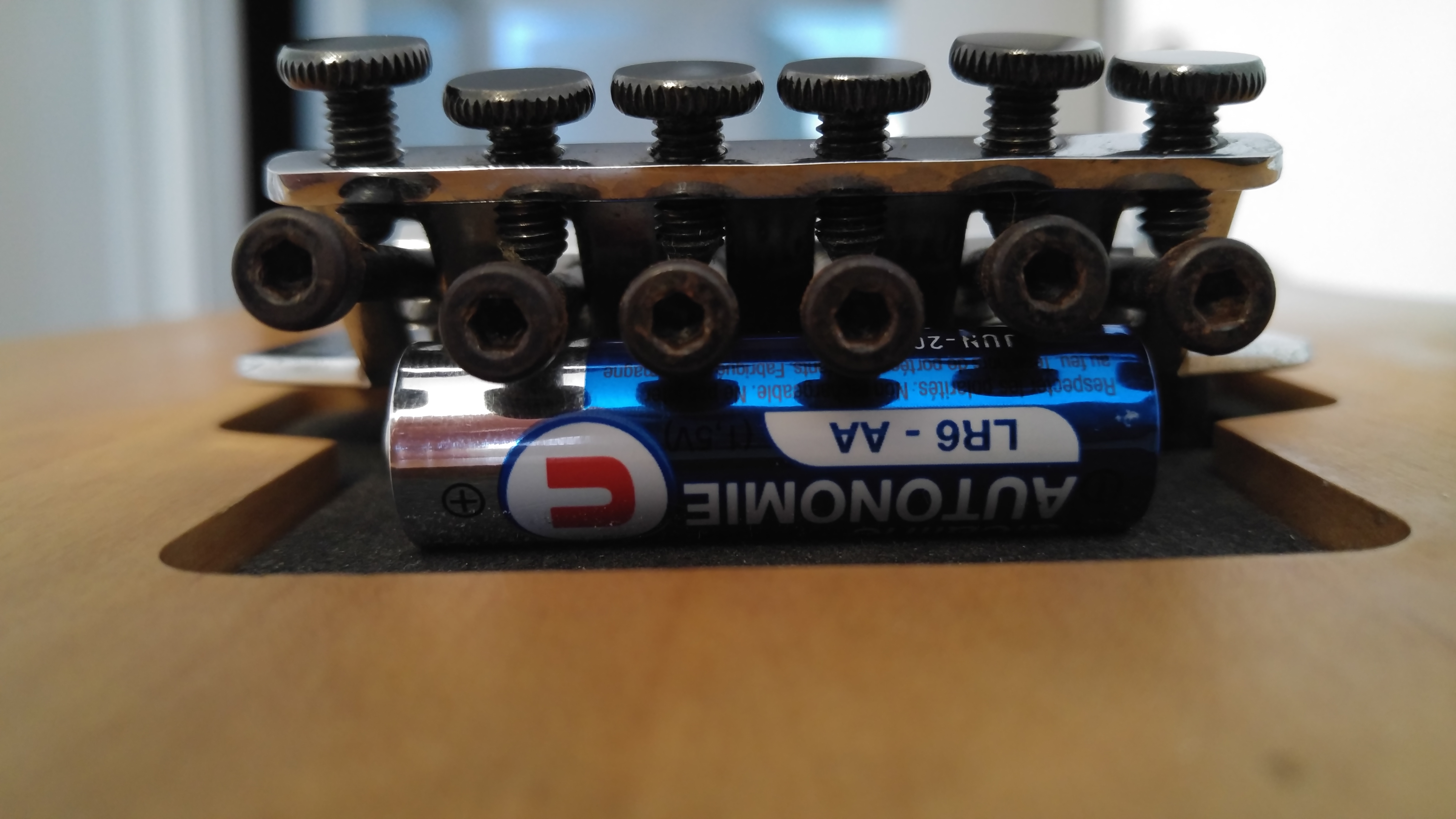

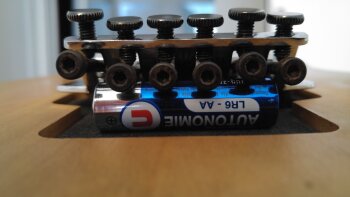

Pour commencer j'ai bloqué le Floyd sans forcer



  • 20170819 193949
  •                                         20170819 193959

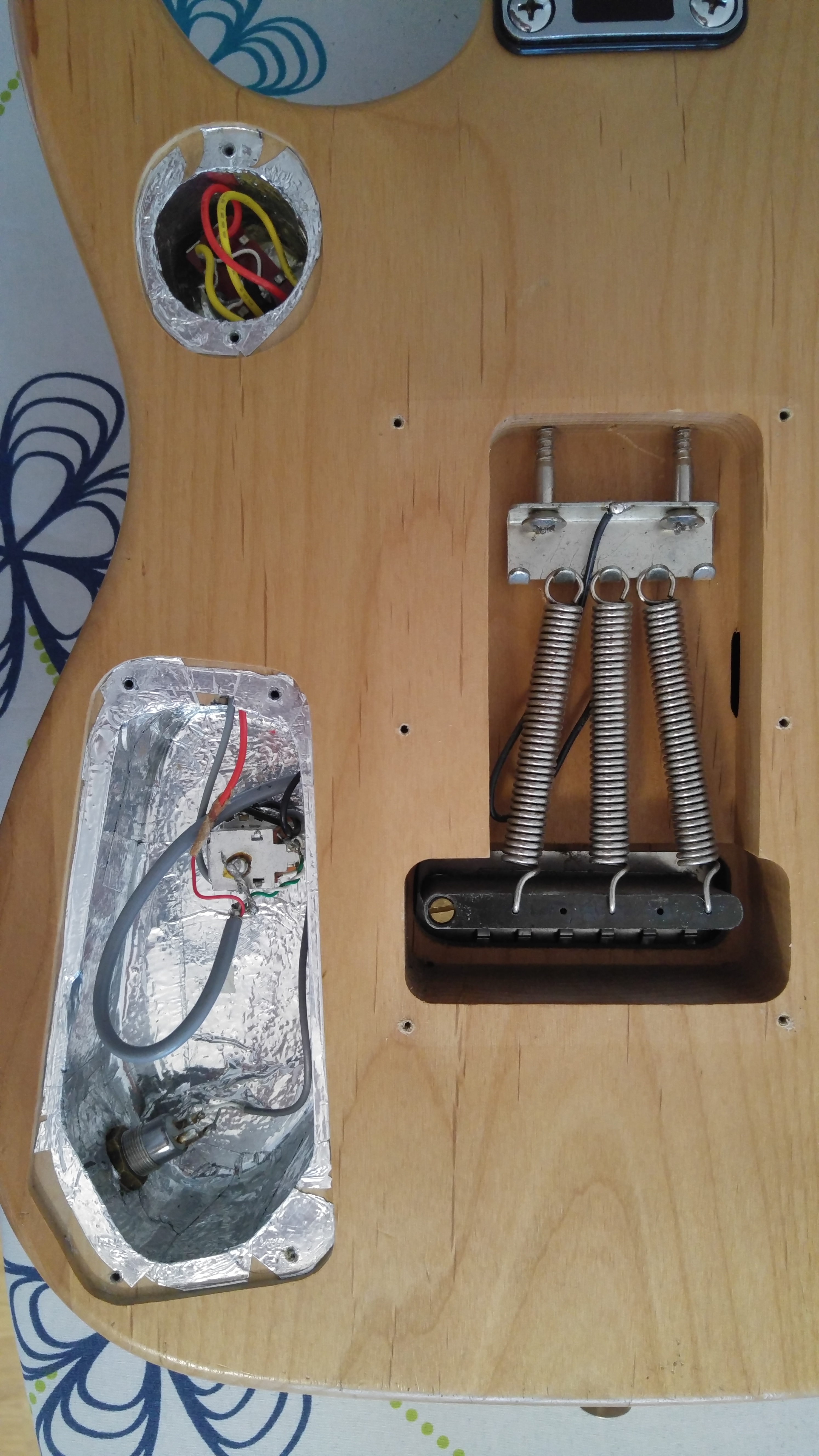

Ensuite j'ai dévissé les plaques au dos de la guitare



Washburn N2 NMK : 20170819 193225

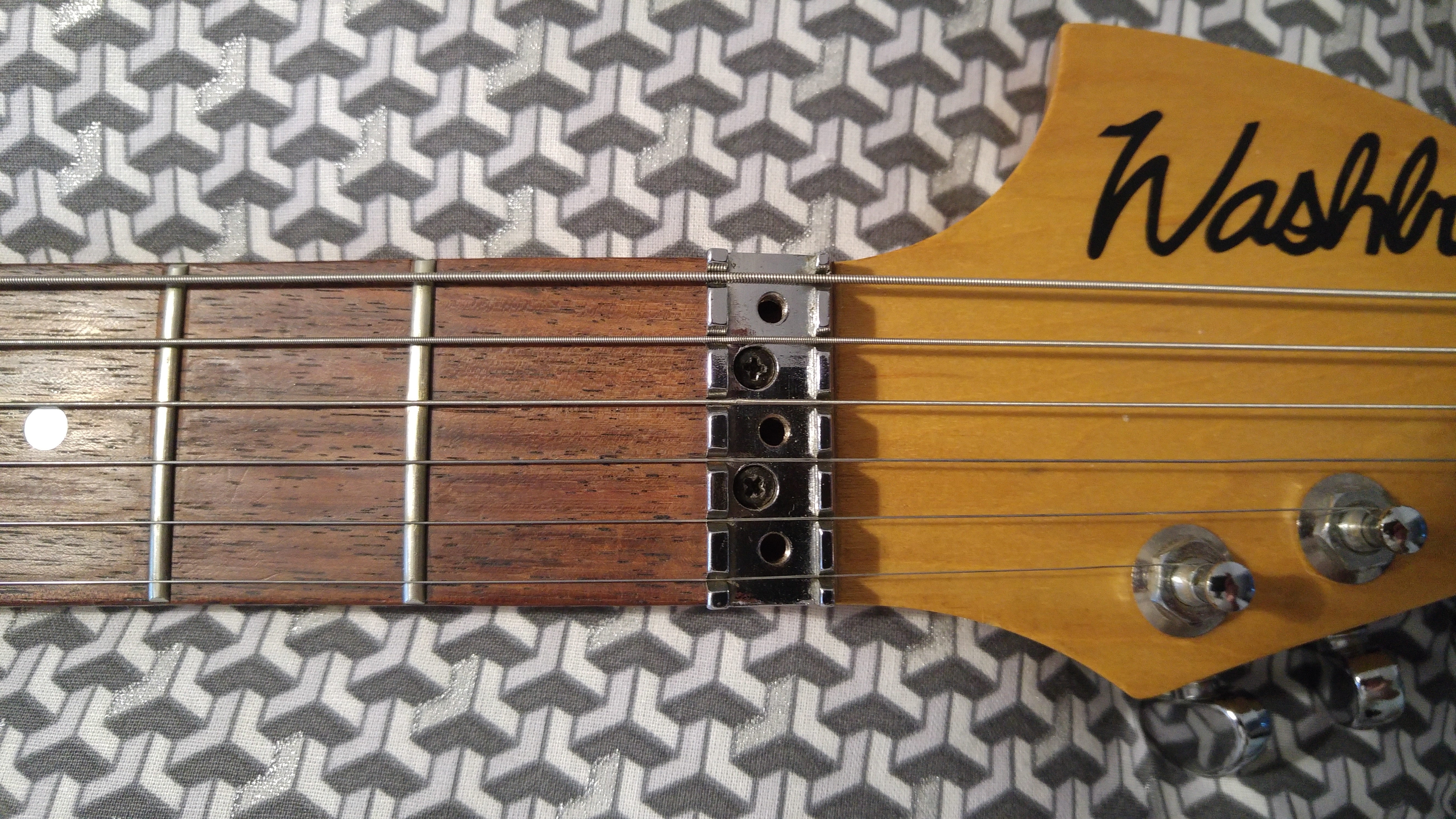

J'ai dévissé le bloc cordes au niveau du sillet



DDD

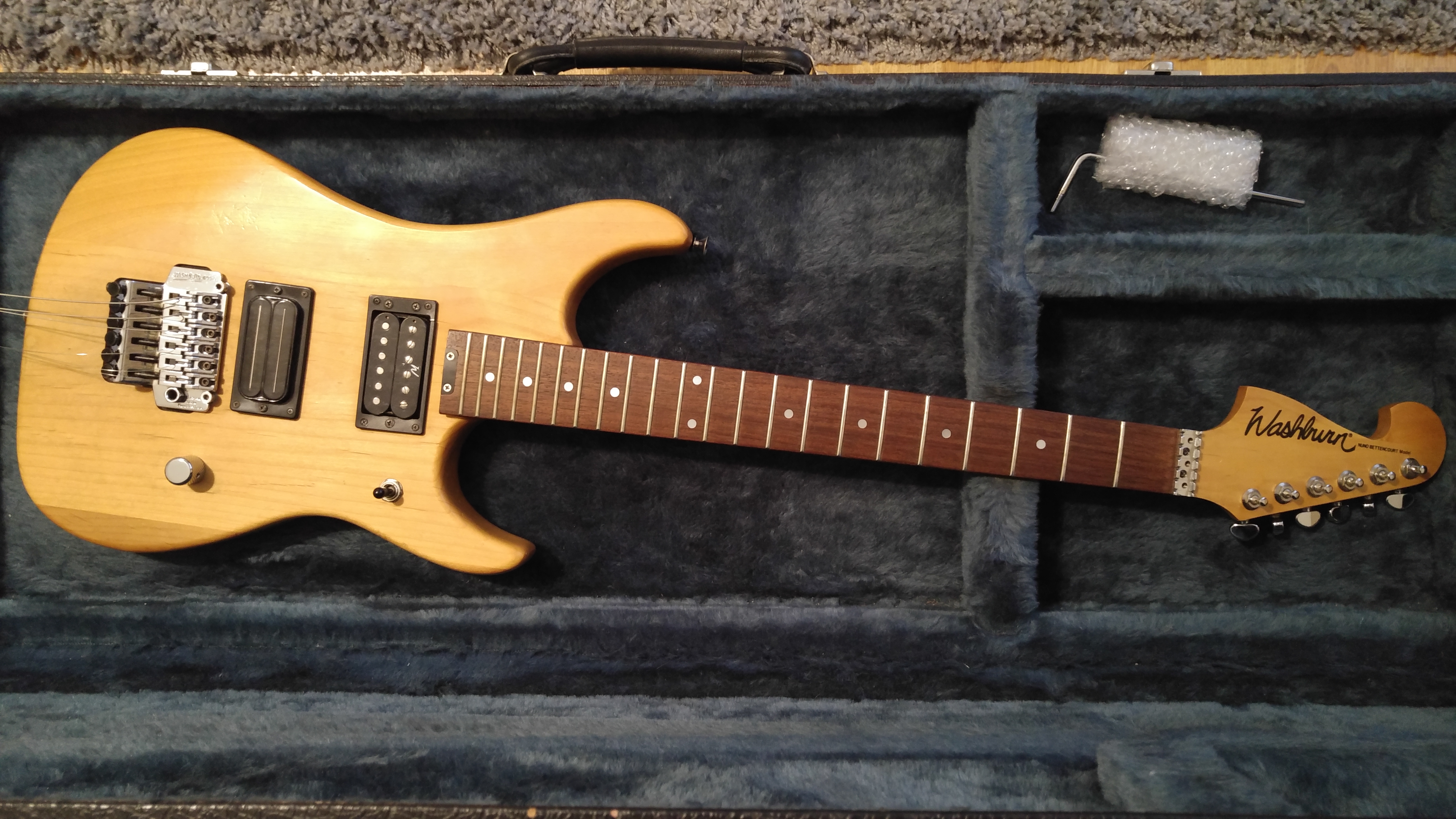

Puis j'ai enlevé les cordes pour pouvoir travailler à l'aise



20170819 203240

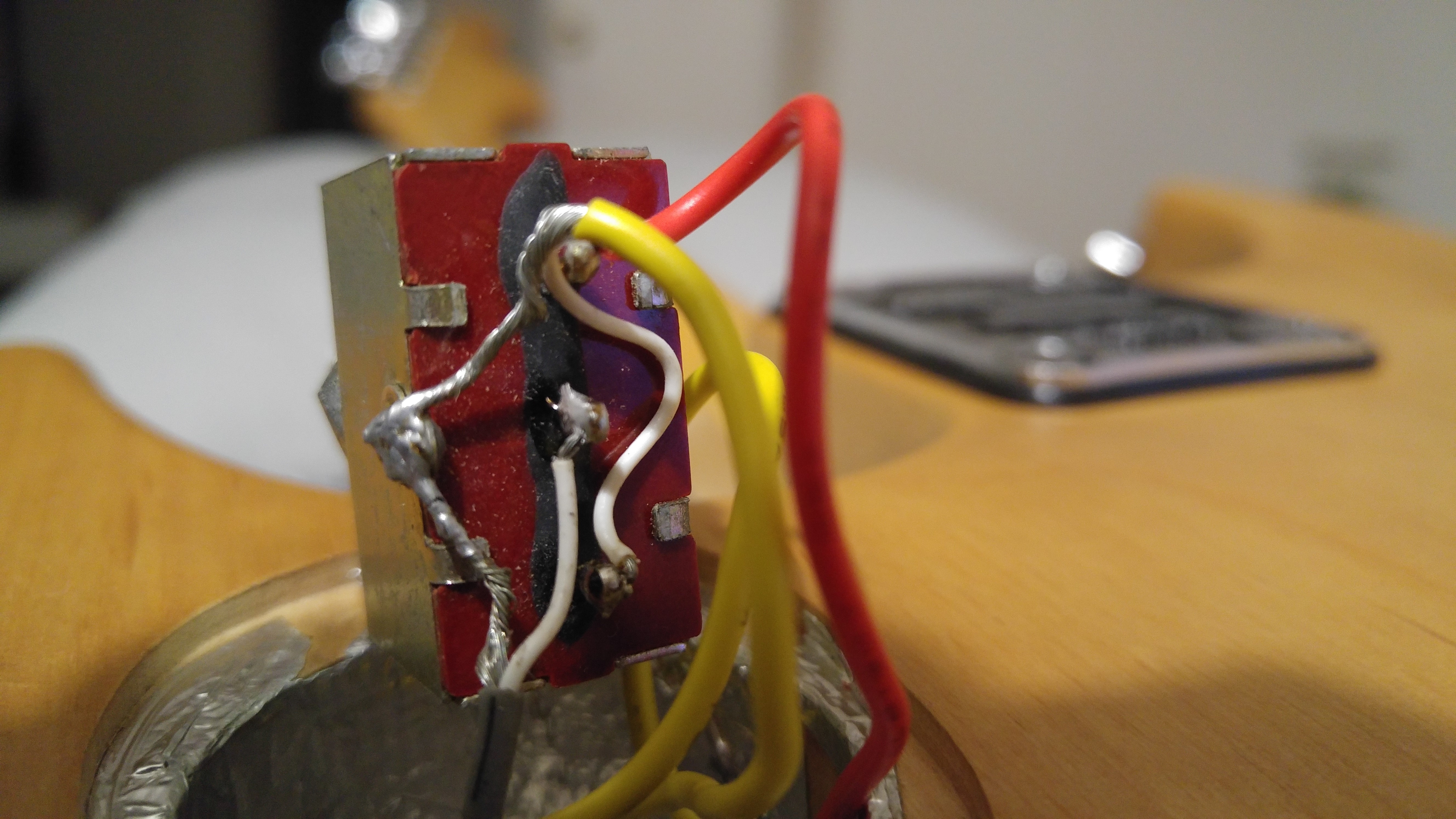

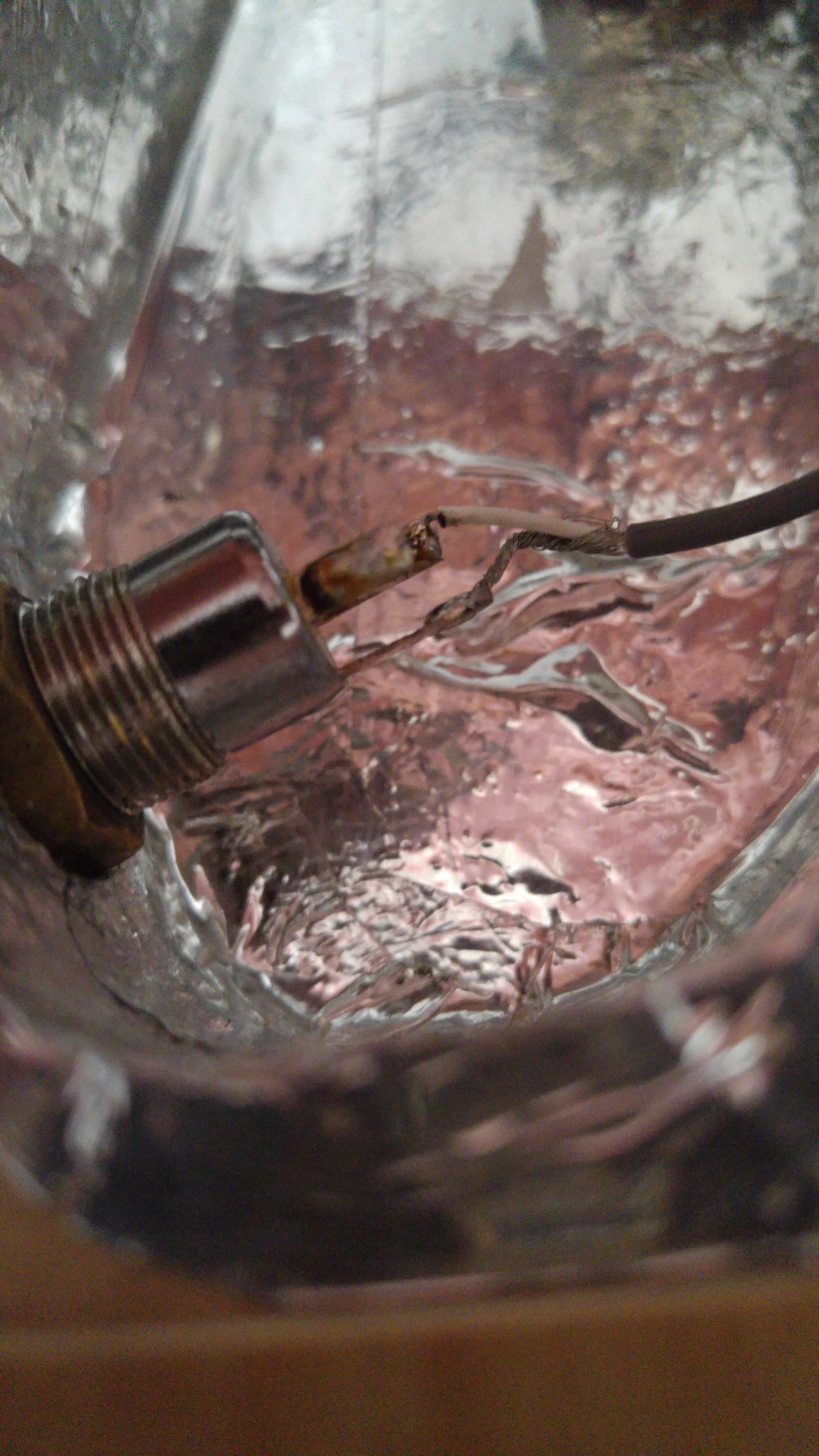

J'ai dévissé le toggle, le potentiomètre et la sortie jack afin de bien repérer le câblage et les subtilités



20170819 212854
20170819 210517              DDDD

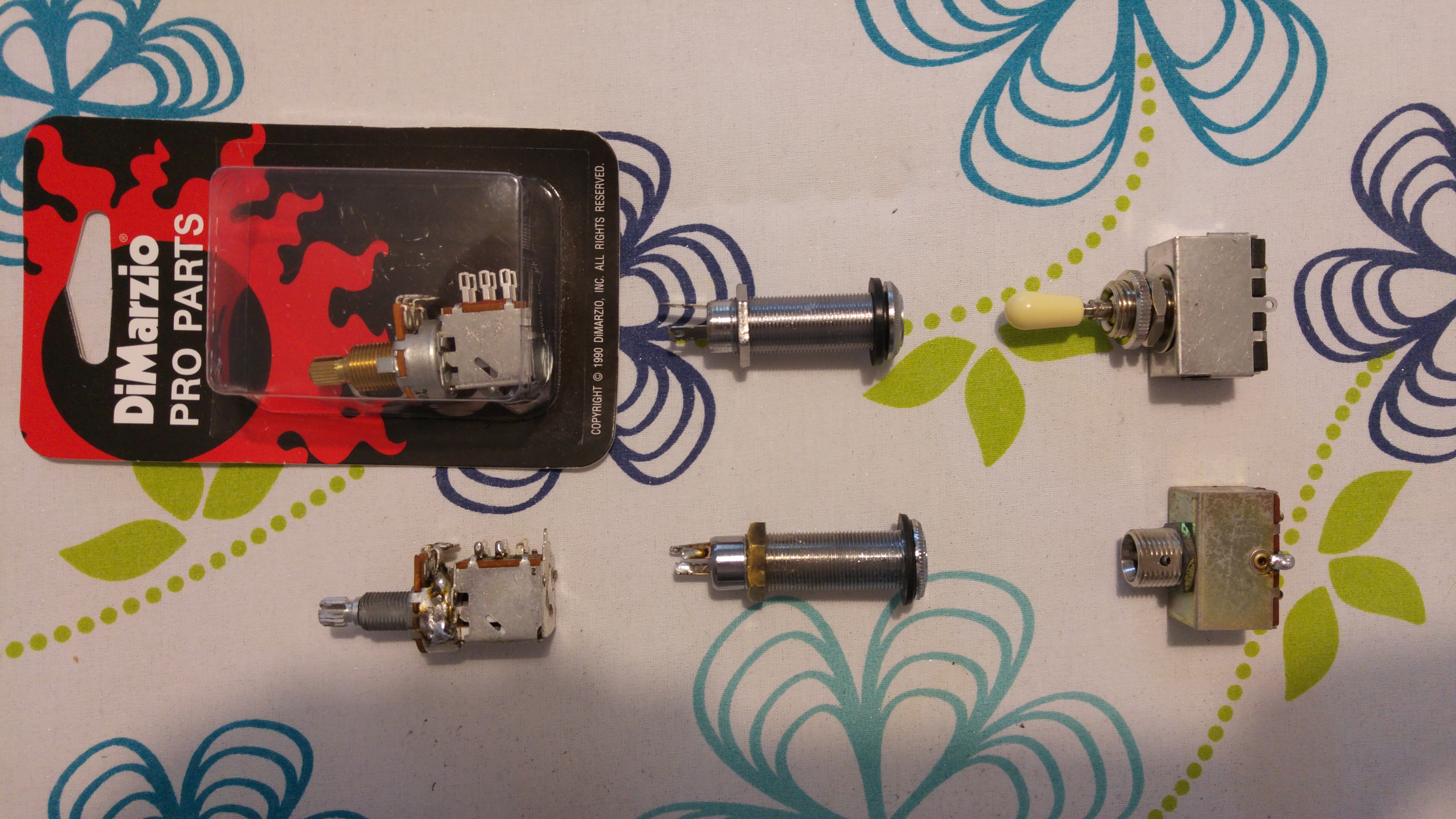

Une fois tout repéré dans les détails, je les ai dessoudés



20170823 193038

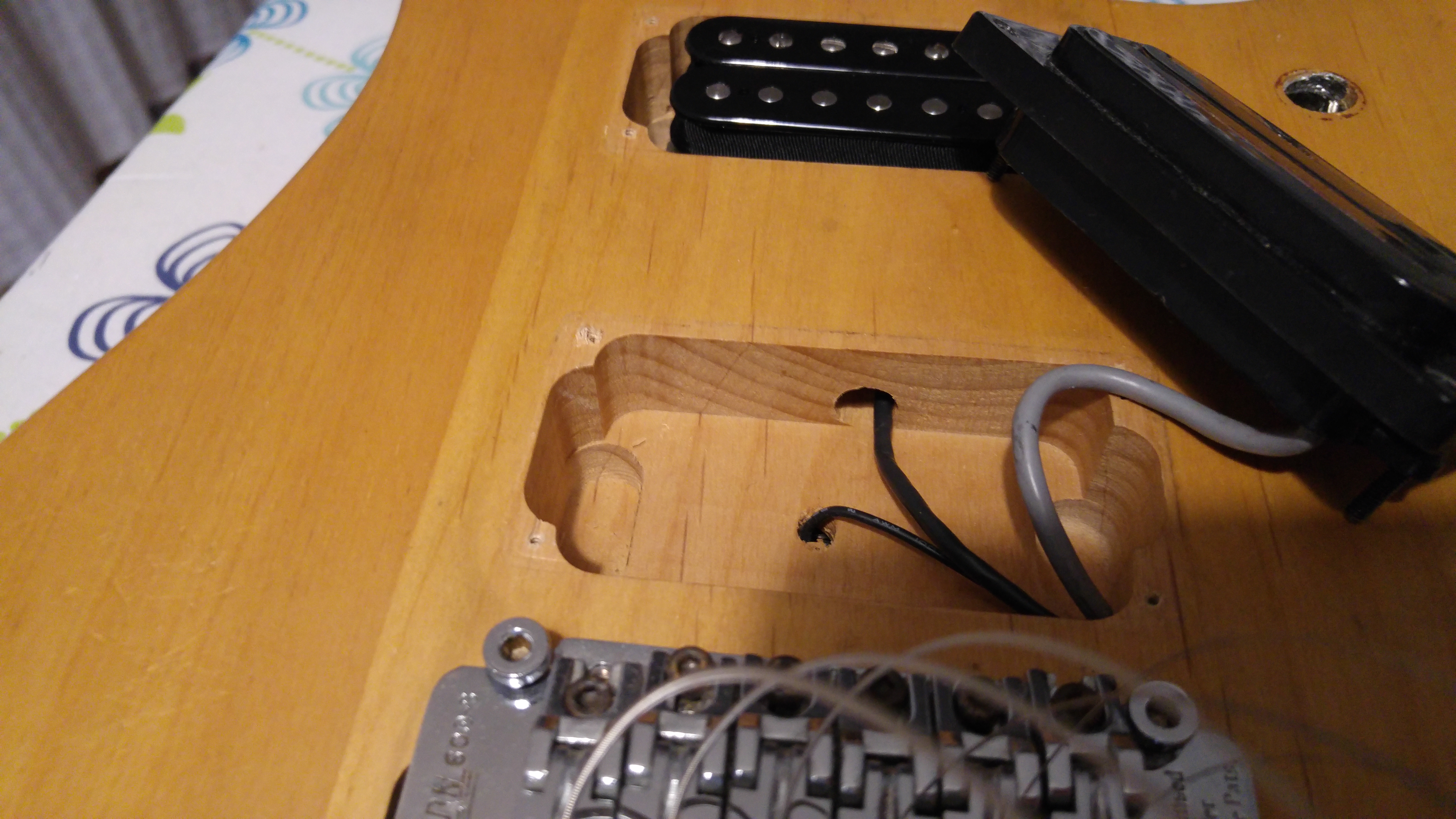

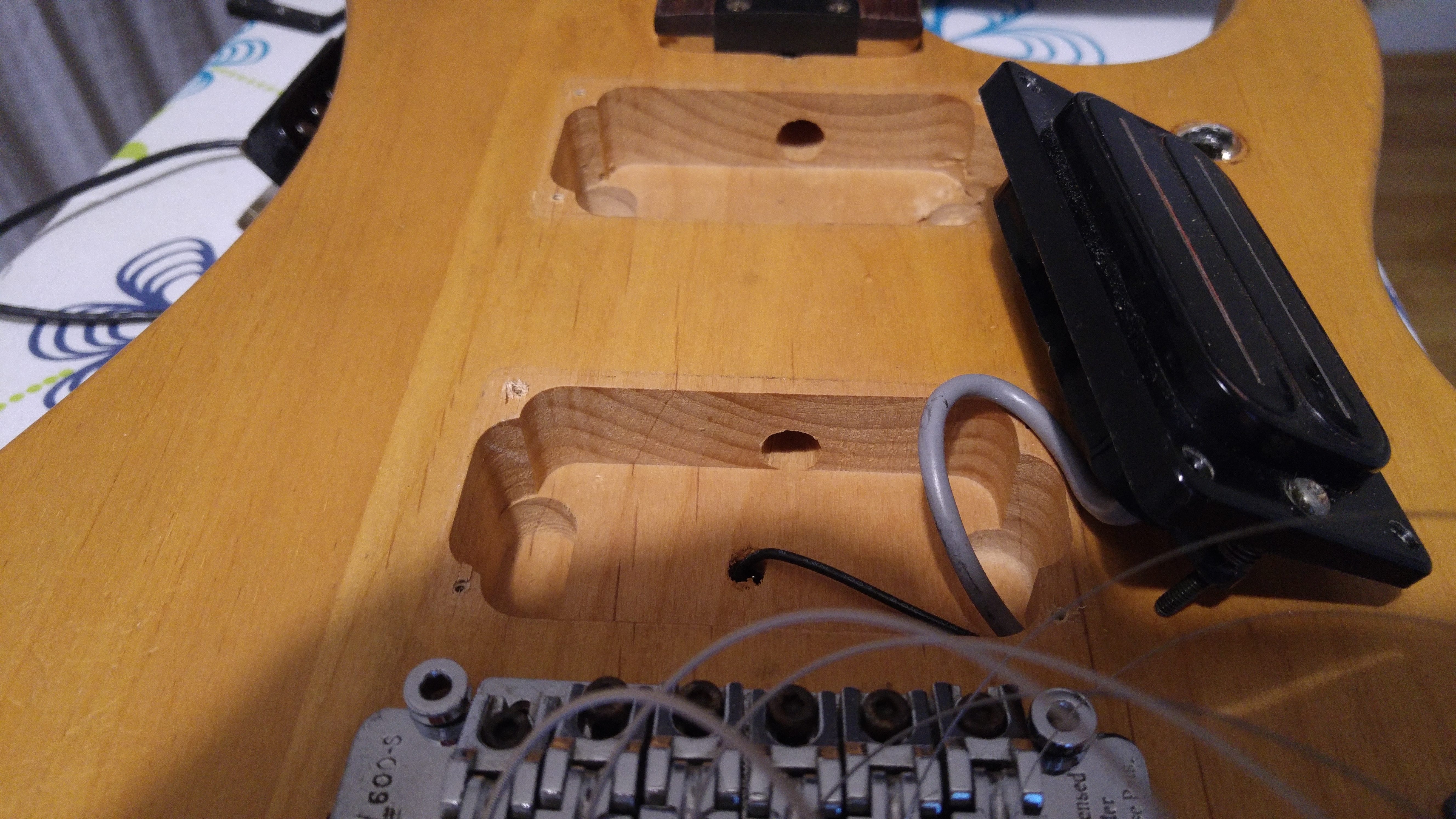

Les câbles libérés, j'ai enlevé le Washburn en manche et dévissé le Bill Lawrence en chevalet car les fils du Seymour Duncan devront passer par le trou reliant les 2 cavités des micros afin de rejoindre le potentiomètre à l'arrière de la guitare pour le câbler en split



  • 20170822 202523                            20170822 202753
  •

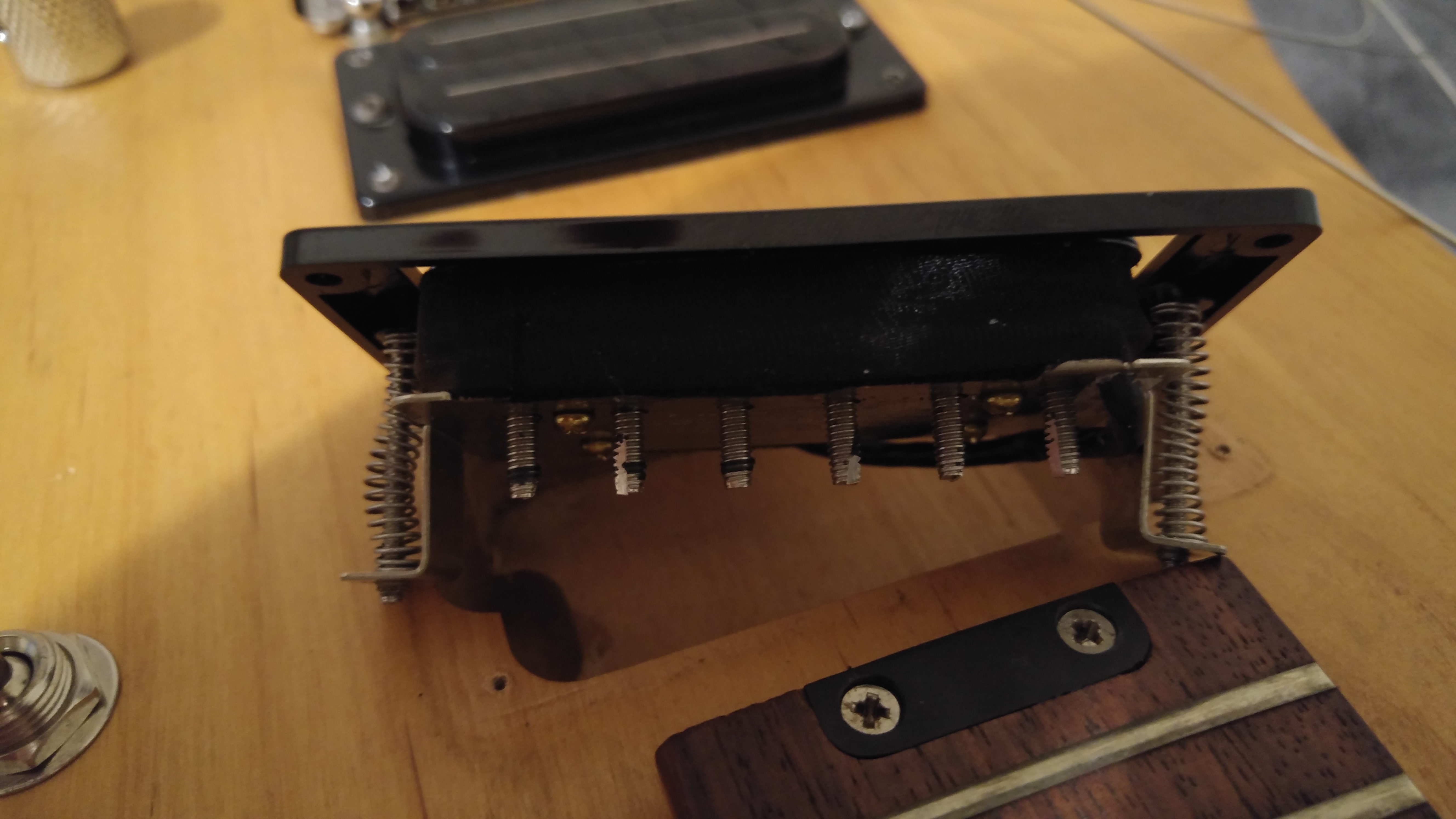

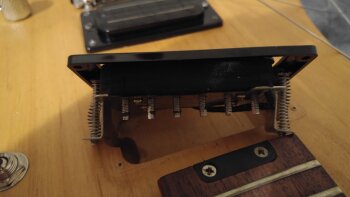

Une fois le câble passé, j'ai vissé les micros dans leurs contours



20170828 225219

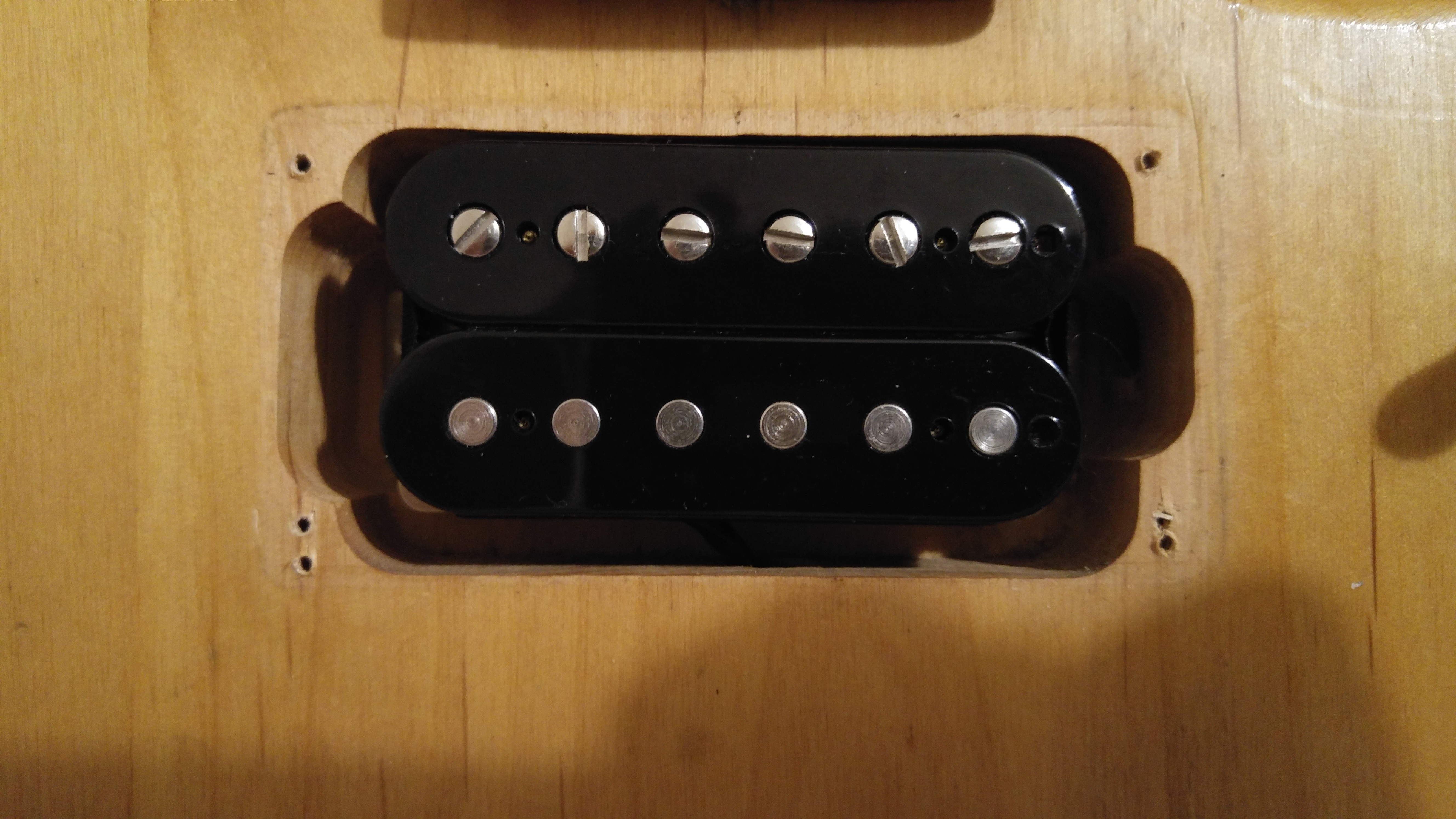

Sur le nouveau contour, l'espacement des vis n'étant pas le même, je l'ai plaqué en prenant un trou de vis haut et bas comme repère, puis ai revissé les 2 nouveaux trous



20170828 224425

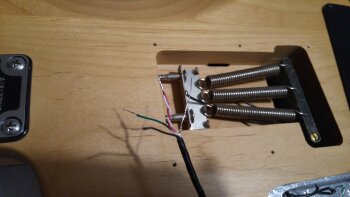

Une fois repositionnés dans leurs cavités, j'ai étamé les fils du Seymour Duncan et préparé le câblage en liant le fil rouge et le fil blanc



20170823 213401

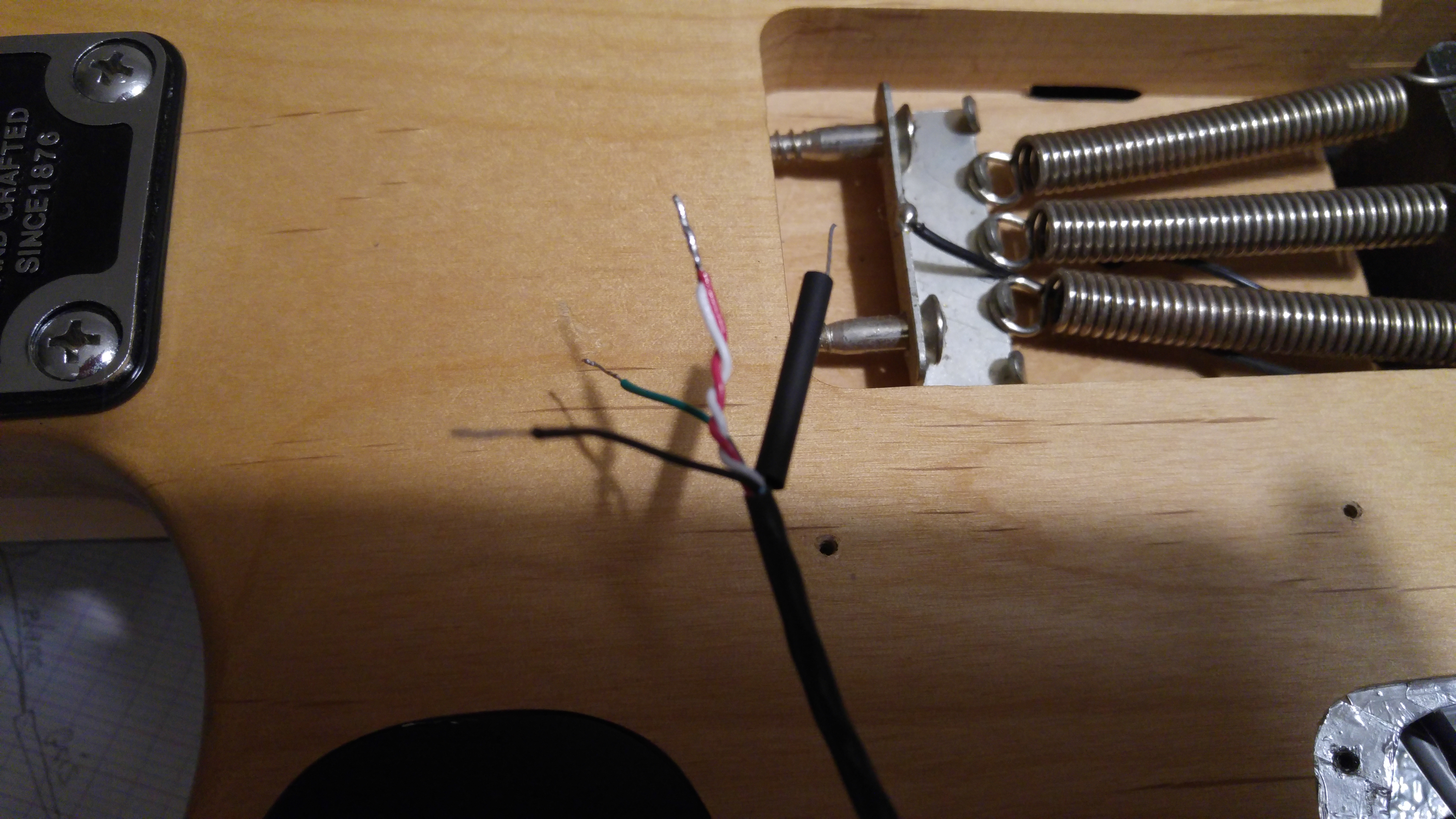

Puis j'ai isolé le fil de masse avec de la gaine thermorétractable



20170823 213333

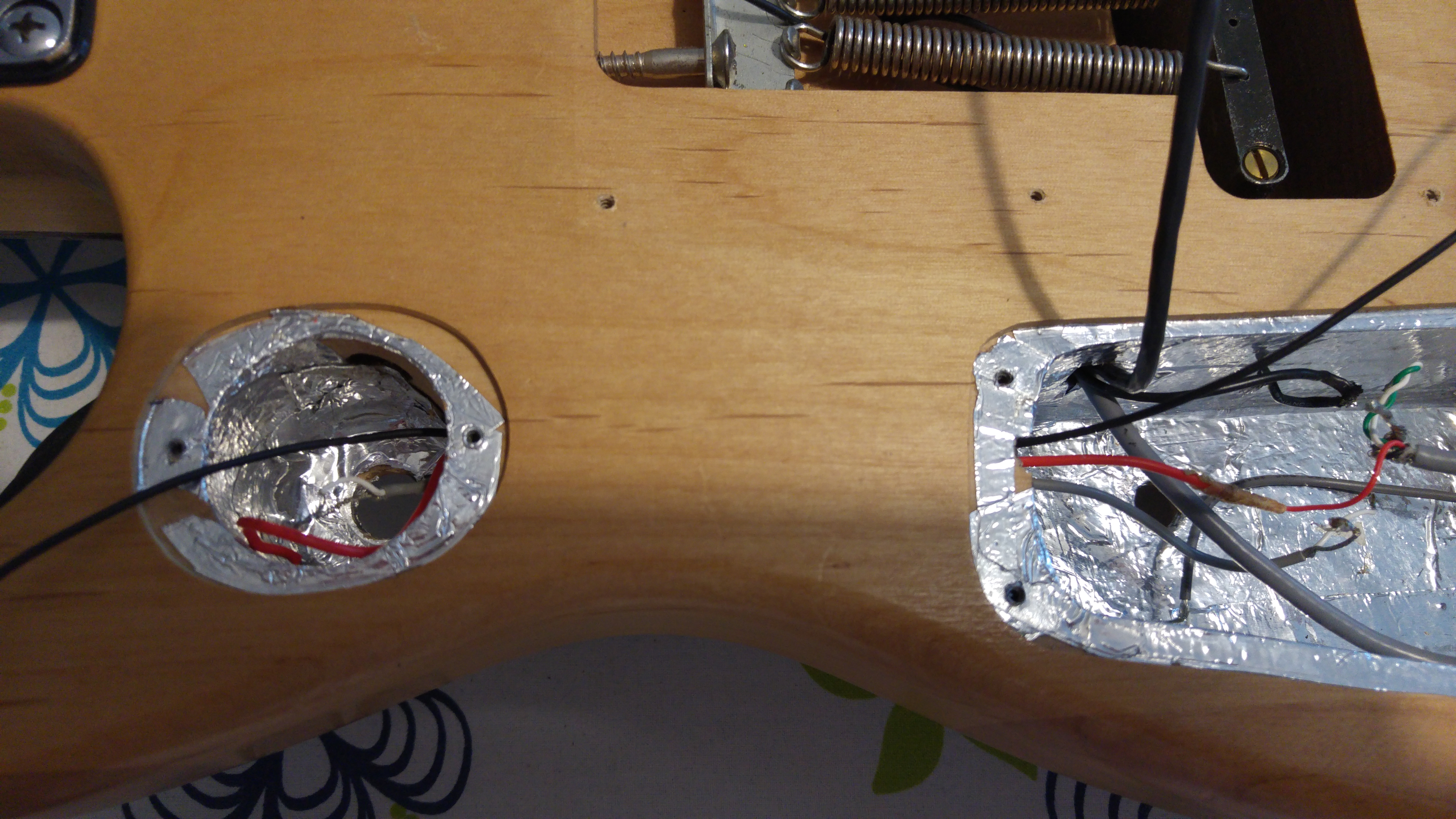

Les fils du Seymour Duncan arrivant au niveau du potentiomètre, le fil noir qui doit être soudé au toggle sera évidemment trop court, du coup j'ai fais passer un fil de la cavité potentiomètre à la cavité toggle switch



20170823 192308

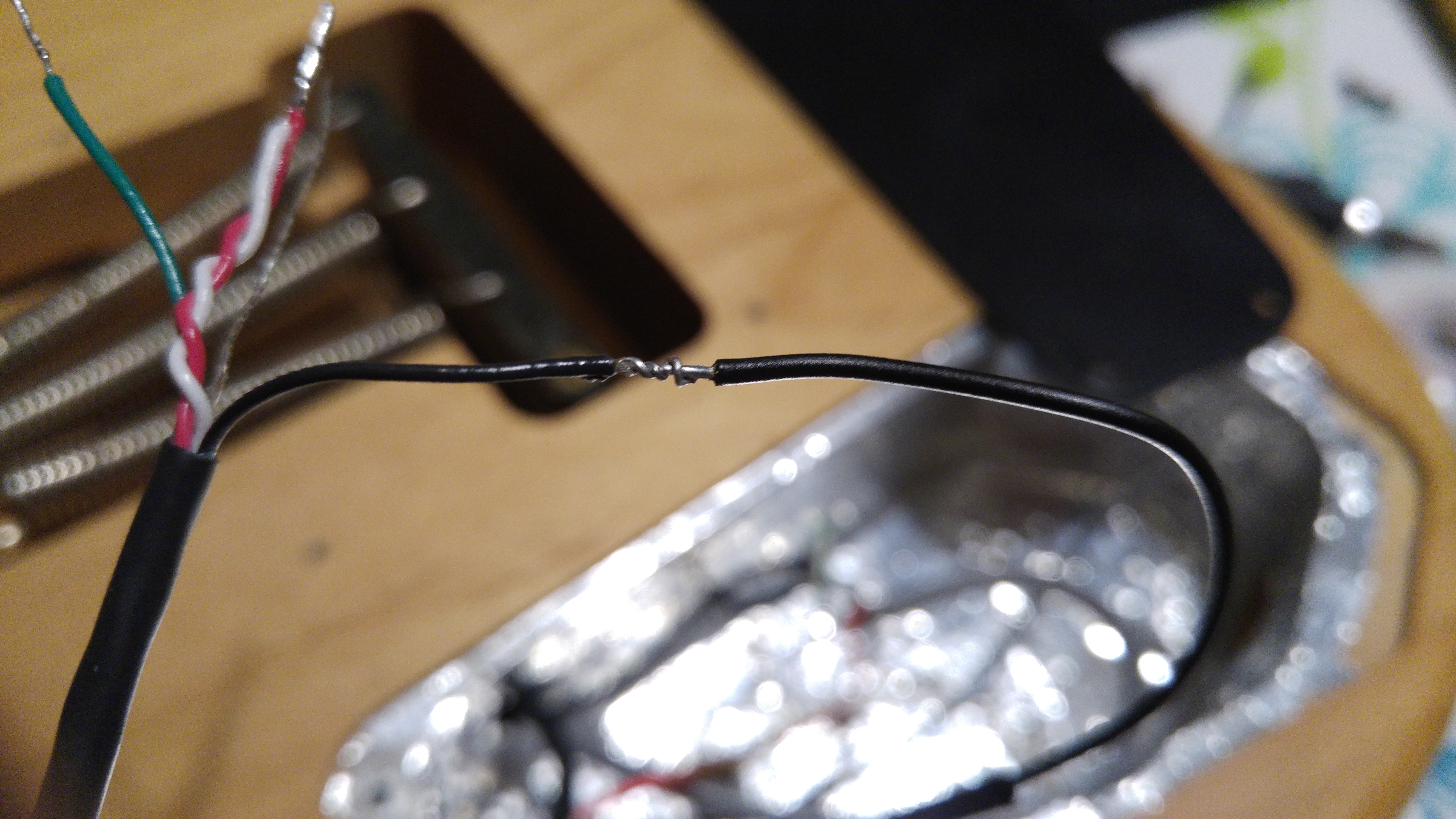

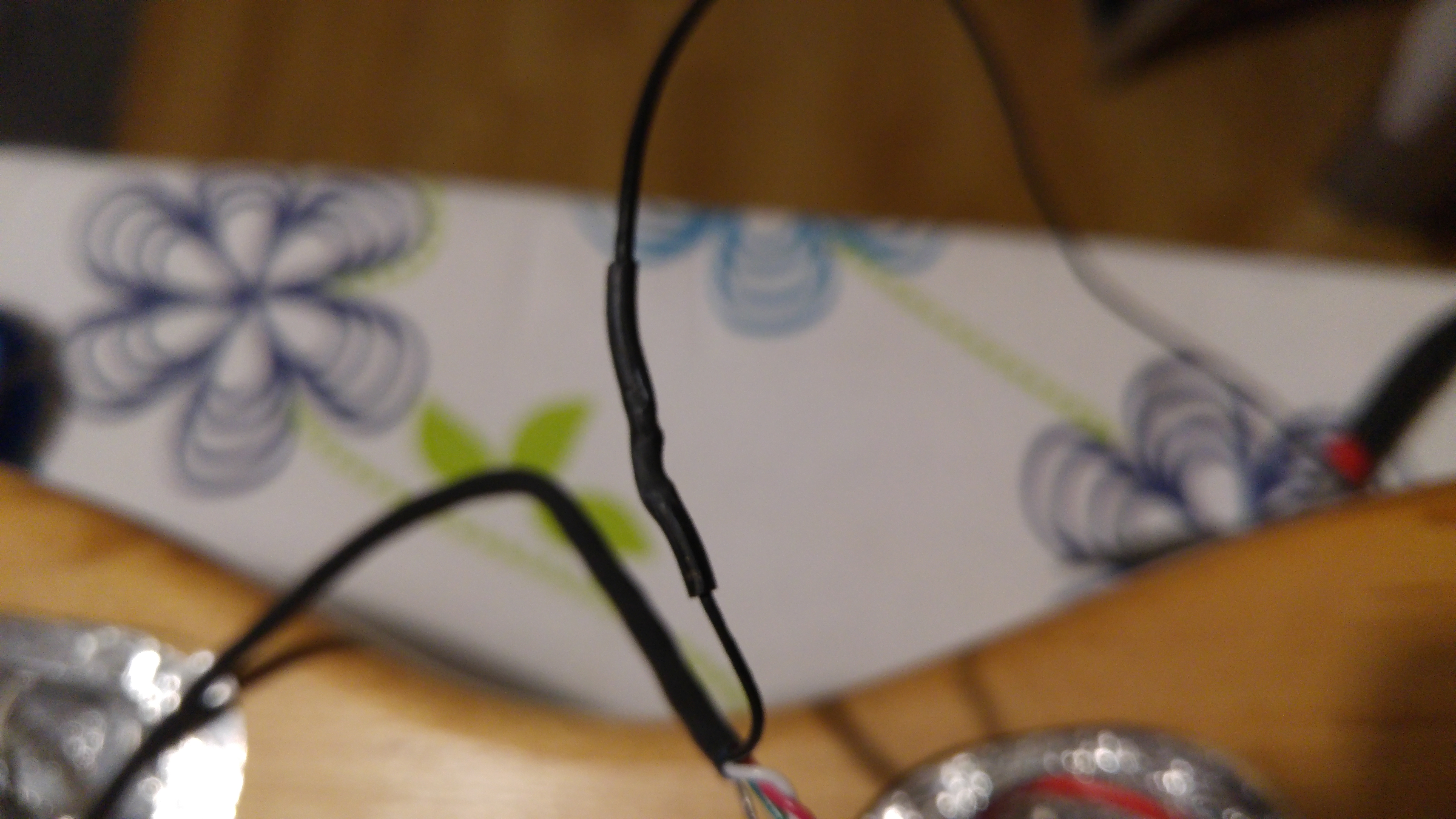

J'ai relié les deux fils en les soudant ensemble, en ayant passé au préalable de la gaine thermorétractable



  • Washburn N2 NMK : 20170823 214450
  • Washburn N2 NMK : 20170823 215517

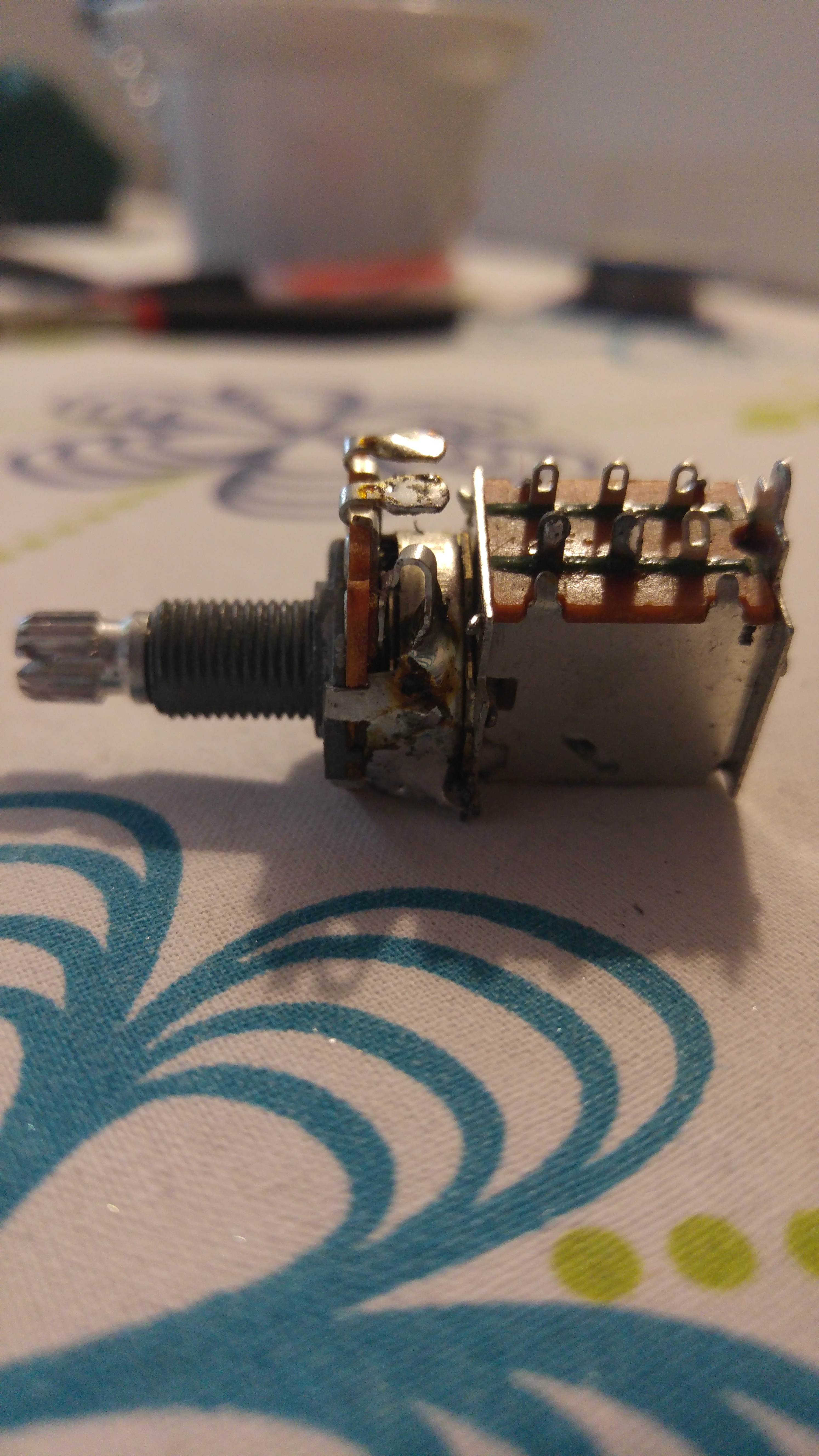

Une fois le câblage prêt à être soudé, j'ai préparé les composants en étamant les pattes qui seront utilisées, sans oublier de rabattre la patte du potentiomètre et de la relier, comme sur l'ancien potard



20170825 190129

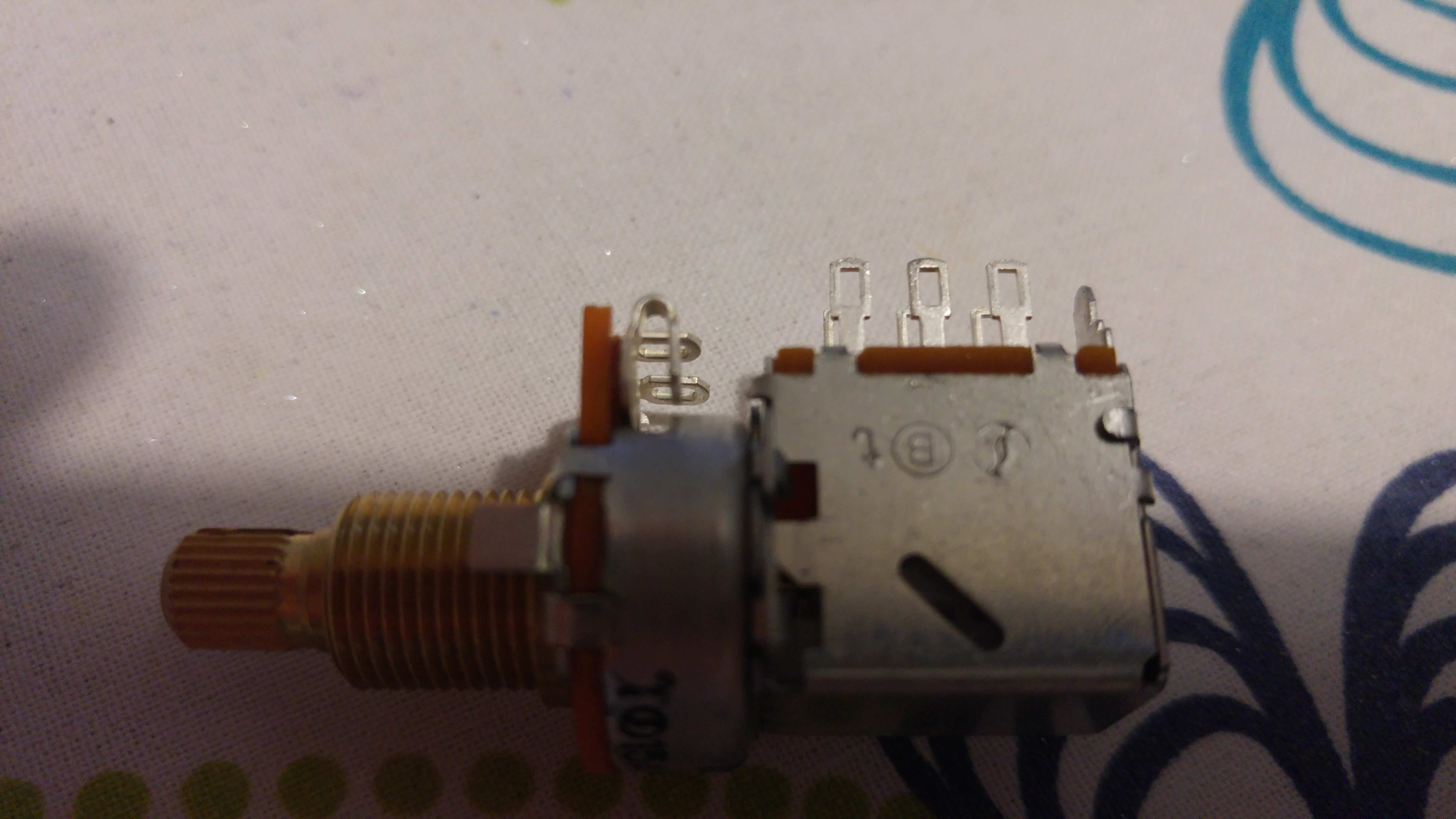

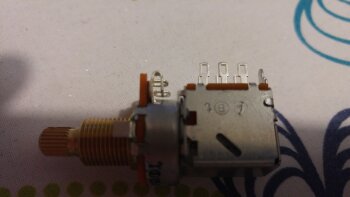

Puis j'ai créé 2 points de masse sur le potentiomètre, comme sur le schéma, un sur le coté et un "au cul", en ponçant gentiment les endroits qui les recevront pour que la soudure accroche rapidement et que le potard ne soit pas "traumatisé" par une montée en température trop longue



20170825 191740



Une fois les composants préparés, j'ai soudé en vérifiant plusieurs fois que le câblage corresponde au schéma, et même si les soudures ne sont pas des soudures de pros, tant qu'elles tiennent bien et ne font pas de ponts avec d'autres soudures, c'est bon



20170828 222146

A gauche de la tresse fil rouge fil blanc, la gaine thermorétractable rouge renferme juste le prolongement d'un fil devenu trop court

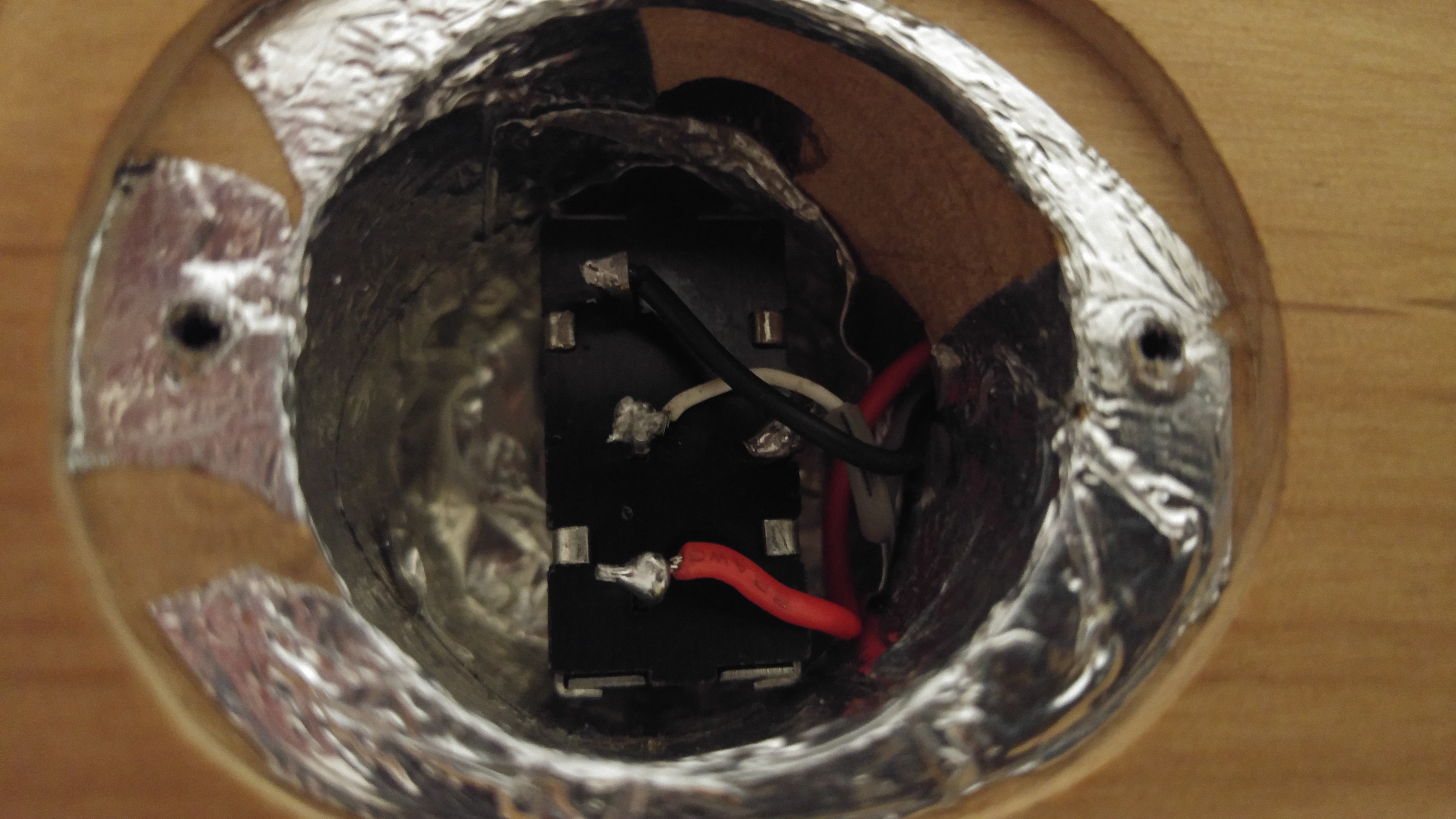

  • 20170828 221843

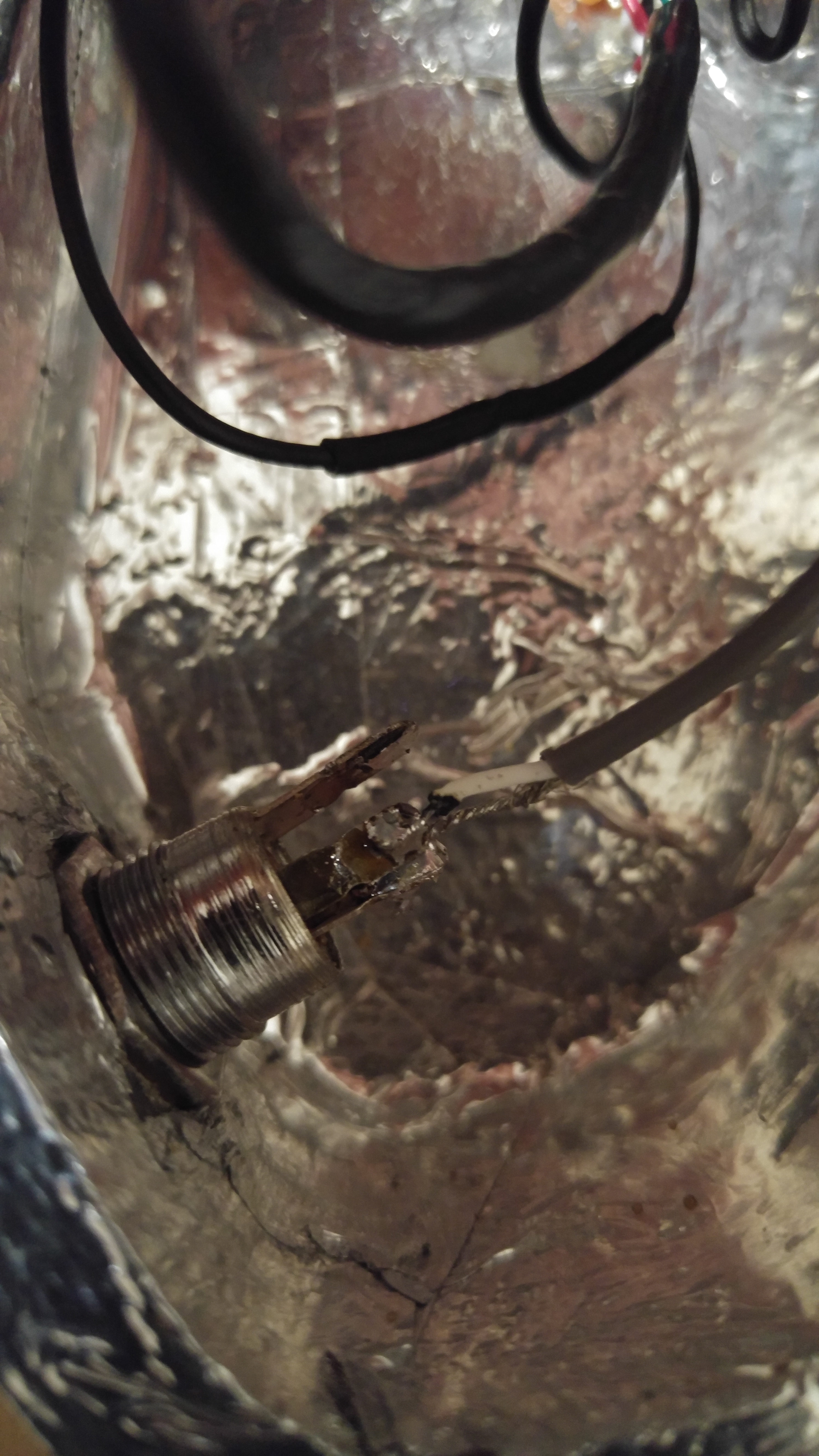

  •                                                                     20170828 222103
  •



Une fois terminé, j'ai remis grossièrement les cordes et branché la guitare pour tester et m'assurer que le tout fonctionne bien.
Pour ma part j'ai dû ressouder une patte de la sortie jack.



J'ai vérifié que la sortie jack est silencieuse, que le volume tourne bien et ne crache plus, que le push pull fonctionne bien avec le toggle et que les splits fonctionnent sur chaque micro individuellement et ensemble.



Il n'y a plus qu'à :

- Accorder les cordes pour que le Floyd soit sous tension

- Débloquer le Floyd

- Réaccorder les cordes, les taquiner un peu puis les réaccorder

- Revisser le bloc cordes au niveau du sillet

- Visser le capuchon du toggle et du push pull

- Revisser les plaques du dos de la guitare

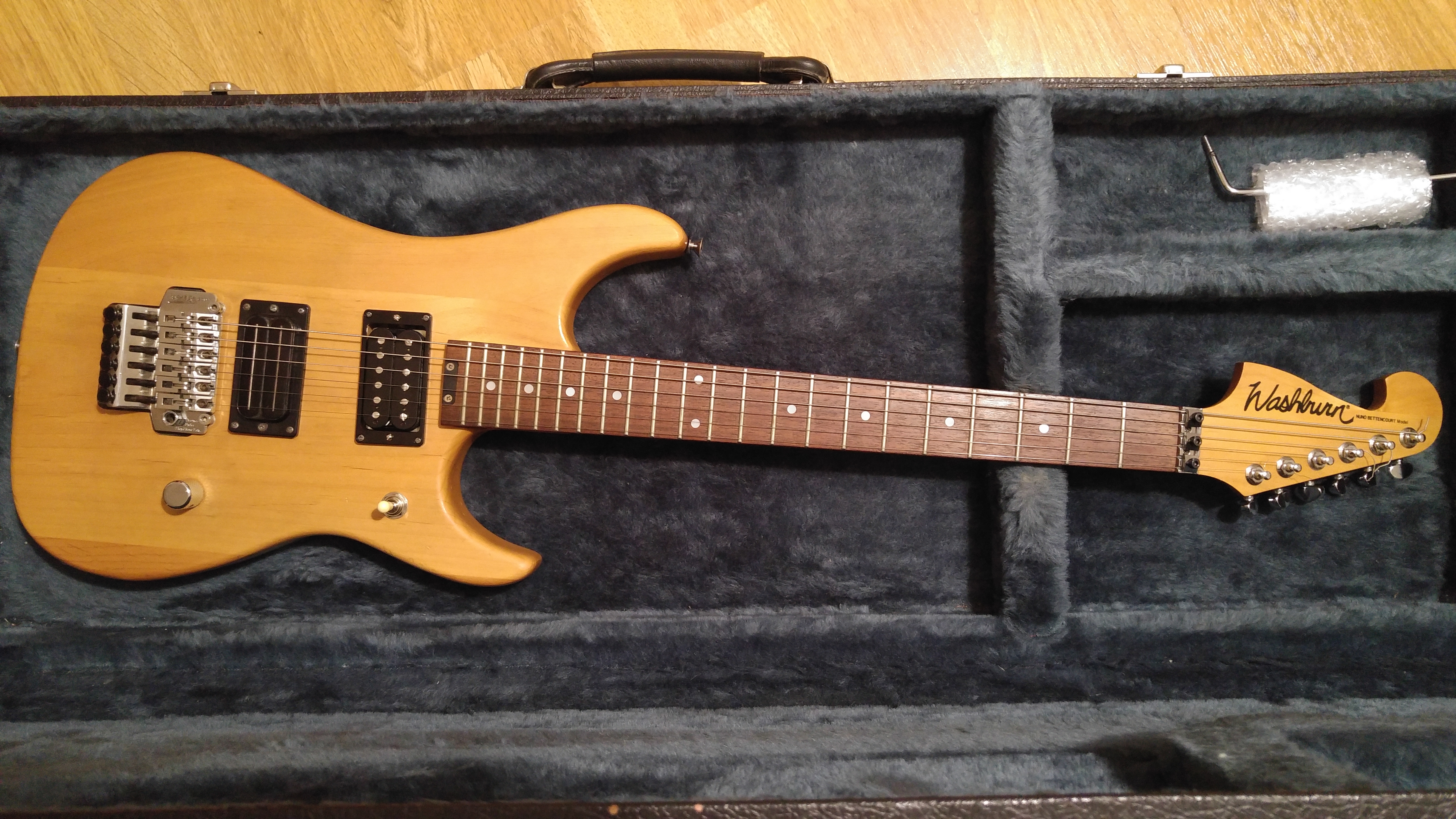

Et enfin profiter de sa belle :



20170828 234554



En espérant que ça aidera ou que ça donne des idées, j'ai essayé de faire ce pas à pas au mieux et de la manière la plus simple.

Si il y a des choses à ajouter ou à corriger n'hésitez pas.

  • malbrouk 1 post au compteur
    malbrouk
    Nouvel AFfilié
    Posté le 09/10/2018 à 13:48:19
    Vraiment sympa je suis en train de refaire la mienne ton pas à pas me sera bien utile ! merci :-&#38;&#38;#35;41;
  • Seth.666 1207 posts au compteur
    Seth.666
    AFicionado
    Posté le 09/10/2018 à 16:18:49
    Il est fait pour ça :bravo: :bravo:
  • gregfly 1 post au compteur
    gregfly
    Nouvel AFfilié
    Posté le 03/05/2022 à 15:19:04
    Remplacement du micro manche d'origine par un Seymour Duncan SH2 réalisé sans difficulté grâce à ton tuto. Des années après, merci encore ;-)
