Tutoriel : Câblages alternatifs Telecaster

Par Desmodue le 05/10/2015 - (Tout public)
< Tous les tutoriels & astuces

C'est une question plus ou moins récurrente sur le forum Télé... Il y en a sûrement d'autres, ceux là sont les plus utilisés, et il se trouve que M. Seymour Duncan qui m'arrose parfois de pub' m'a envoyé ça.

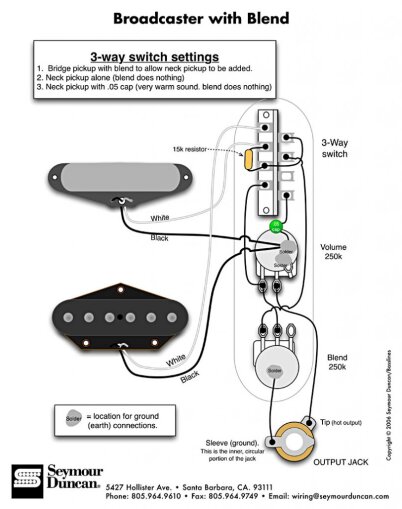

Le premier est un câblage "Broadcaster" modifié. Le sélecteur 3 positions d'origine est conservé. Il n'y a pas de tonalité, le 2e potard sert à mixer les 2 micros en position "chevalet". L'intermédiaire connecte uniquement le micro "manche", et la dernière position toujours le micro "manche" mais sévèrement bridé dans les aigus par un circuit R/C. Le condensateur (le petit machin vert sur le dessin) fait 50 nF (47 nF en valeurs normalisées). On peut jouer un peu sur cette valeur, si on met 33 nF ou 22 nF l'atténuation des aigus sera moindre, à essayer "à l'oreille" suivant le type de micros qu'on a (plus ou moins "hot"). Cette position était destinée aux "jazzeux", n'oublions pas que la Broadcaster a été conçue en 1949, pour éviter un son trop incisif puisqu'il n'y a (one more time) pas de tonalité.

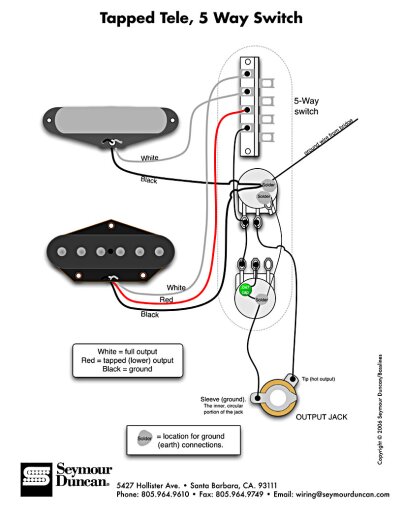

Celui ci implique d'utiliser un sélecteur 5 positions et un micro "chevalet" "tapped", c'est à dire avec une prise intermédiaire (fil rouge sur le dessin) qui shunte une partie de la bobine, donc tout ça n'est pas d'origine; en d'autres termes la modif' n'est pas gratuite. Et même loin de là s'il faut changer le micro... On a les 3 positions standard + 2 autres ("chevalet" seul et "chevalet" + "manche") avec le micro "chevalet" amputé de quelques tours de bobinage. Donc un son plus aigu et claquant mais avec moins de niveau de sortie. Le circuit de tonalité (potard + capa) ne change pas. J'espère être clair ...

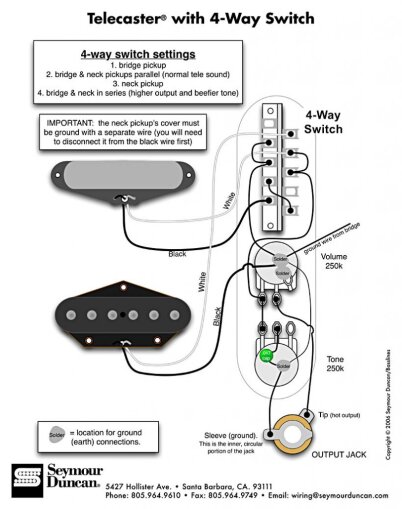

Le dernier est celui utilisé par votre serviteur, avec un sélecteur 4 positions. Donc modif' pas gratuite non plus mais d'un coût beaucoup plus raisonnable, il n'y a que le sélecteur à changer, dans les 15 à 20 €. Outre les 3 positions standard on en a une 4e qui met les 2 micros en série. Pour les détails de l'opération, qui implique une petite opération chirurgicale sur le micro "manche" voir le tutoriel "Un son de plus pour la Télé" dans cette rubrique.



 Bonne bricole à tous !

  • hhub17 2798 posts au compteur
    hhub17
    Squatteur d'AF
    Posté le 06/10/2015 à 12:09:11
    Toujours intéressants, ces plans de câblage !
  • Desmodue 4507 posts au compteur
    Desmodue
    Squatteur d'AF
    Posté le 06/10/2015 à 18:33:51
    Je ne voulais pas spécialement y revenir, mais comme j'ai reçu ça autant en faire profiter les copains, d'autant que c'est gratuit et que tout le monde n'est pas anglophone. Perso je n'ai essayé que le câblage standard et le "4 positions", inutile de me demander comment sonnent les autres, je l'ignore. Comme tout le reste ça doit dépendre beaucoup des micros, et mine de rien il en existe des tas qui sont extérieurement identiques mais électriquement différents, donc avec un rendu différent.

    Précision indispensable : dans tous ces schémas ce sont des micros simple bobinage qui sont utilisés. On peut concevoir de remplacer le micro aigu "tapped" du schéma "5 positions" par un "double au format simple" (genre Hot Rails ou Joe Barden) "splittable", et en utiliser une ou 2 bobines selon la position, ça devrait marcher pareil. Pas mal de gens en montent, pour ceux là ça vaut peut être le coup d'essayer.

    C'est marrant qu'un instrument aussi simpliste que la Télé puisse inspirer autant de bidouilles...
