Tutoriel : UX2 Réparation Port USB et leds Vumètres.

Par Dahn le 15/04/2016 - (Tout public)

Bonjour à tous !



J'ai récemment eu la très désagréable surprise de voir le port USB de mon UX-2 me lâcher.
Suite à quelques recherches, il s’avère que c'est un problème récurrent sur ce modèle.
Refusant l'idée de lui dire adieu car personnellement j'aime beaucoup cette interface, je me suis mis en tête de tenter de la réparer et, pourquoi pas, de la modifier à mon gout.



Il y a déjà un sujet sur le forum relatant le même genre d'expérience, mais vu la date et les photos qui n'apparaissent plus, je me suis dis qu'il pourrait être judicieux de faire un condensé explicatif plus récent.



Je remercie en passant les participants à ce sujet Forum UX2 et particulièrement FFDream62 pour sa contribution qui me fut aussi utile que rassurante.



Entrons dans le vif du sujet !



1- Démontage.



Alors la, c'est vraiment spécial comme construction d'interface car il n'y a en effet aucune vis au dessous et tout est tenu par les faces avant et arrières et les potars.



Il faut donc TOUT enlever, soit:
- Les 4 vis des prises XLR
- Les 10 écrous des prises jack
- Les 10 rondelles noires en dessous des écrous (attention, la plupart ont des ergots qui servent à enserrer les 2 parties de l'interface)
-Les 4 boutons potars du dessus qu'il faut retirer en force, ils ne sont en effet pas collés.



Ainsi fait, vous pouvez commencer à très gentiment séparer les parties et comme FFDream62 l'a très bien expliqué:



"- Faire coulisser le panneau arrière vers le haut en prenant soin de sortir des prises jack de leur emplacement.
ATTENTION, la pièce en plastique est assez fragile mais néanmoins flexible, quelques "clics" peuvent se faire entendre en le retirant.
- Faire de même avec la face avant.
ATTENTION, les vumètres sont plus fragiles."



J'insiste sur le fait que les vumètres sont fragiles, ils sont presque maintenus en lévitation, comme les 2 prises XLR qui ne sont pas fixés sur la main board mais sur petite carte attenante plus basse (non vous ne les avez pas cassés, ils sont décalés d'origine).

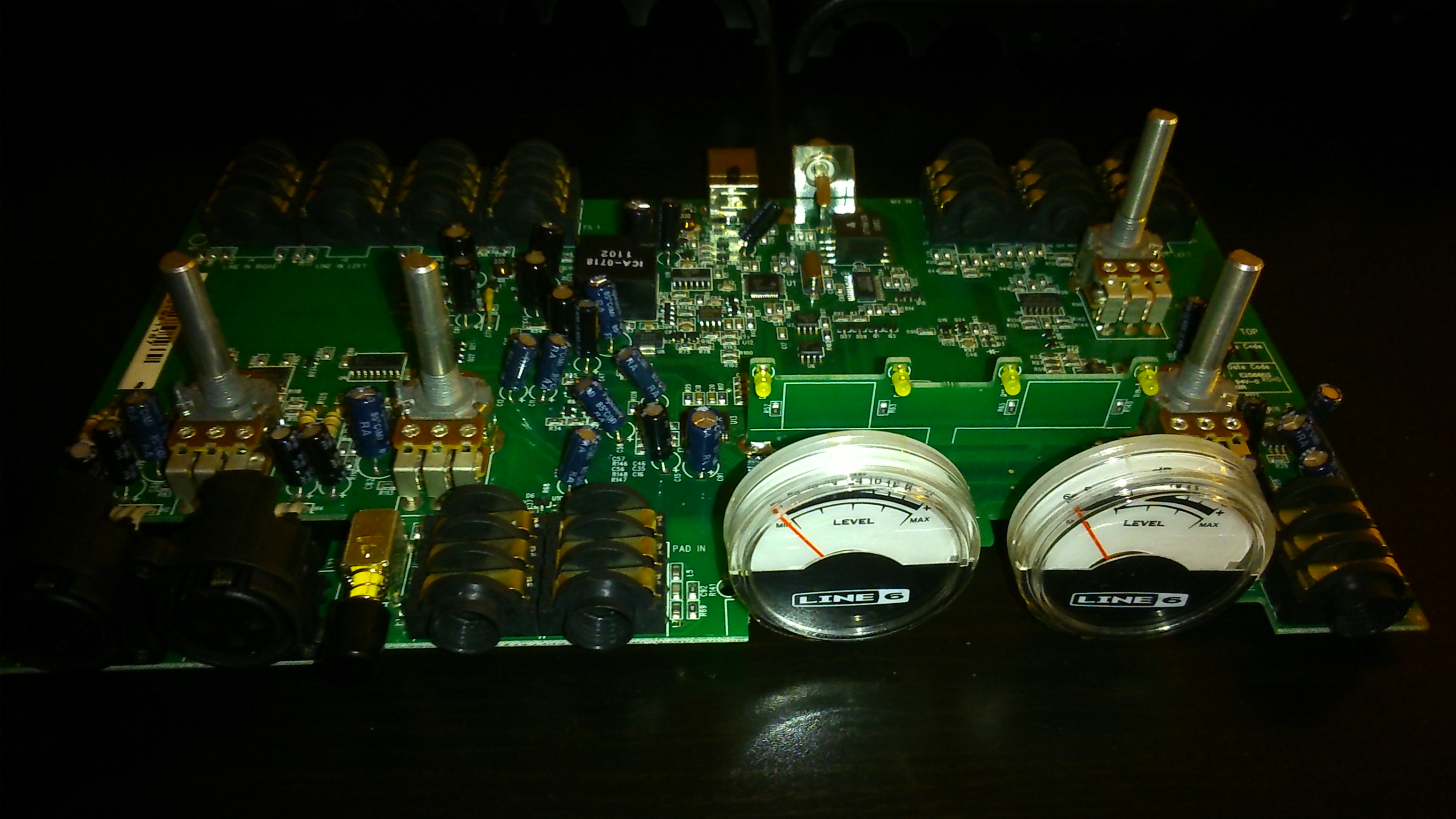

Une fois l'ensemble démonté, cela ressemble à ça:

UX2 Naked

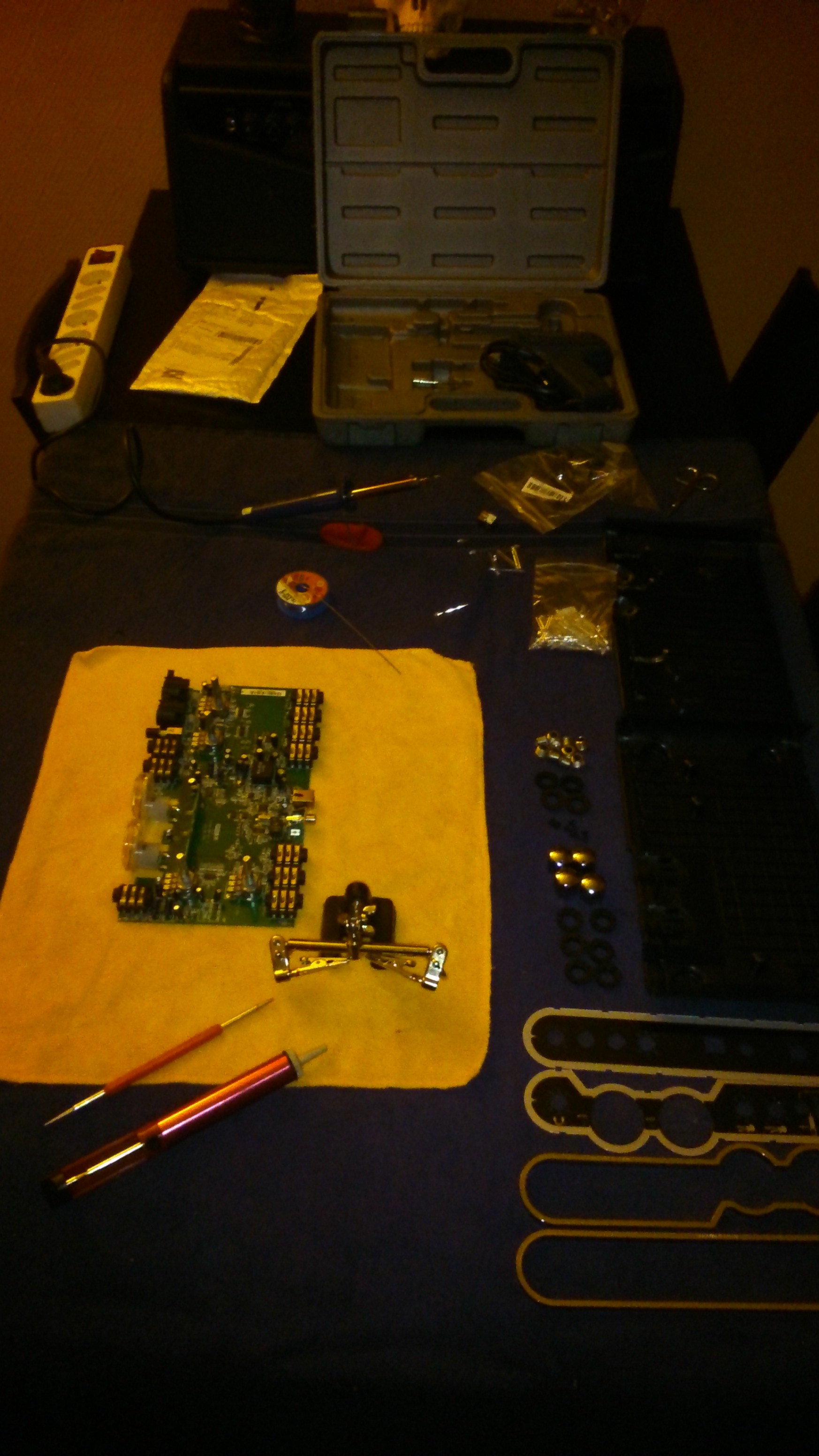

Et il vaut mieux être organisé et prévoir de l'espace car voila le poste de réparation:



UX2 Work


2- Réparation USB



Franchement... Bah c'est simple. 30min de démontage (précautioneux), 10min de réparation.

Sur la photo de l'interface démontée, vous voyez le port USB incriminé, c'est le gros vilain tout en haut avec sa marque noire dessus (d'origine).



Il s'agit d'un port USB-B Femelle. Vous pouvez le trouver très facilement dans un magasin d'électronique ou sur le net.
Pour ma part, j'ai commandé un lot de 6 pour 2,50€ sur un site commercial très connu basé en Amazonie.
(Oui parce que 2,90 pour 1 dans un magasin alors que c'est exactement le même ça me gonflait juste sur le principe).

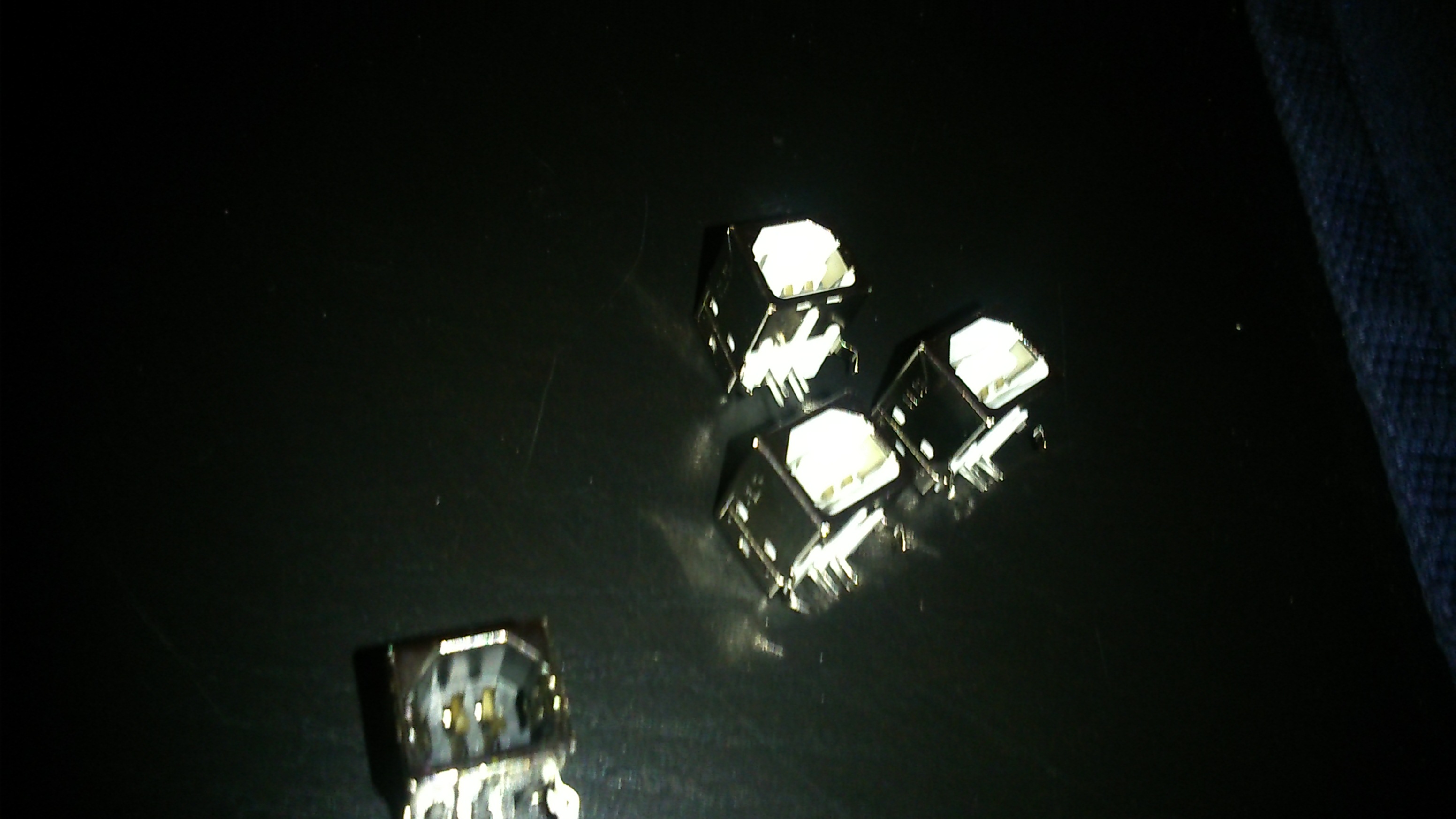

Voila le méchant retiré et les remplaçants potentiels:



USB B



Faites simplement attention aux crochets de fixation en mettant le nouveau. Perso, je les ai aplatis pour les faire passer plus facilement (car il y a aussi 4 petits "picots" à insérer qui sont en fait la connectique réelle du port).
Une fois en place, resserrez les crochets, un point d'étain sur chacun et sur chaque picot SI nécessaire (attention, c'est très proche et précis, je vous conseille de tester si cela fonctionne avant d'entreprendre d'en remettre une couche).

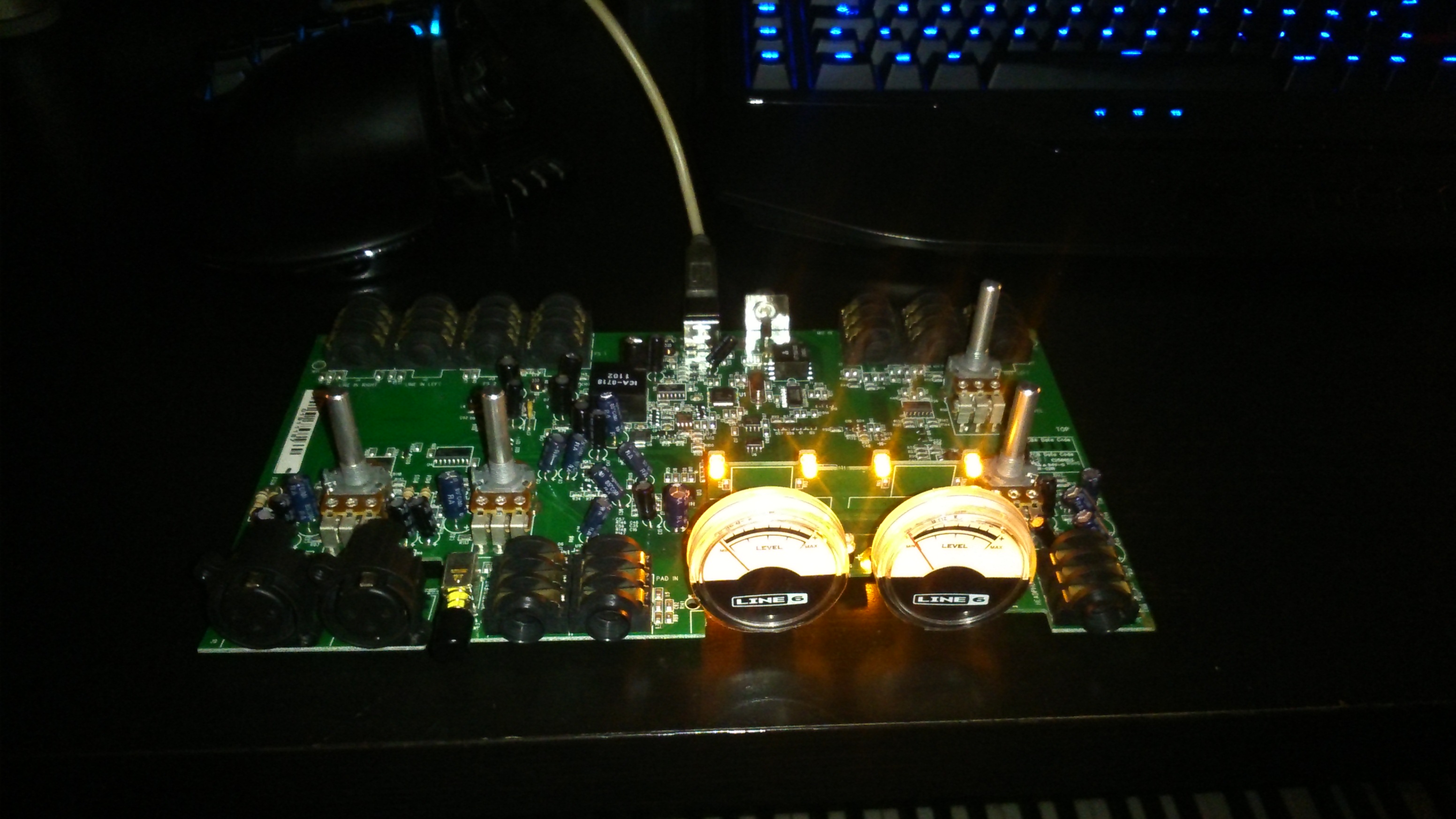

Et la, boum tadaa:



UX2 Yellow ON



Réparation USB-B accomplie, remontage et c'est reparti pour un tour!



----------------------------------------------------------------------------------------------------------------
ATTENTION, LA SUITE N'EST ABSOLUMENT PAS NECESSAIRE POUR LA REPARATION
----------------------------------------------------------------------------------------------------------------
(Enfin, à moins que vous ayez une de vos leds cramée)



Perso, tant qu'a l'avoir démonté, je me suis un peu lâché et je me suis dis "Bah, le jaune c'est pas trop ma couleur en fait, j'aimerai bien avoir les vumètres en bleu..."



EASY !



Via le même vendeur d'origine asiatique que j'avais trouvé pour le port USB-B sur ce site très connu basé en Amazonie, j'ai trouvé un petit lot de quelques 50 leds "cristal blue" pour la somme astronomique de 1 euro... Donc bah, j'ai tenté le coup !

(Temps de modification: 15min)



Plusieurs choses à savoir cependant:


- Il faut des leds de 3MM (millimètres).
- Les leds ont un sens, vous pourrez le voir par transparence en regardant de prés celles qui sont installées, sinon, les nouvelles ont très surement une patte plus longue que l'autre (la patte longue en bas pour moi).
- Les couleurs dispo sont variables mais je vous conseille de rester sur du classique genre Bleu, Vert, Rouge...ou Jaune si ça vous amuse de les changer pour rien OU si vous en avez une de cramé. (Et si vous êtes une licorne, vous pouvez aussi mettre les 4 couleurs différentes)

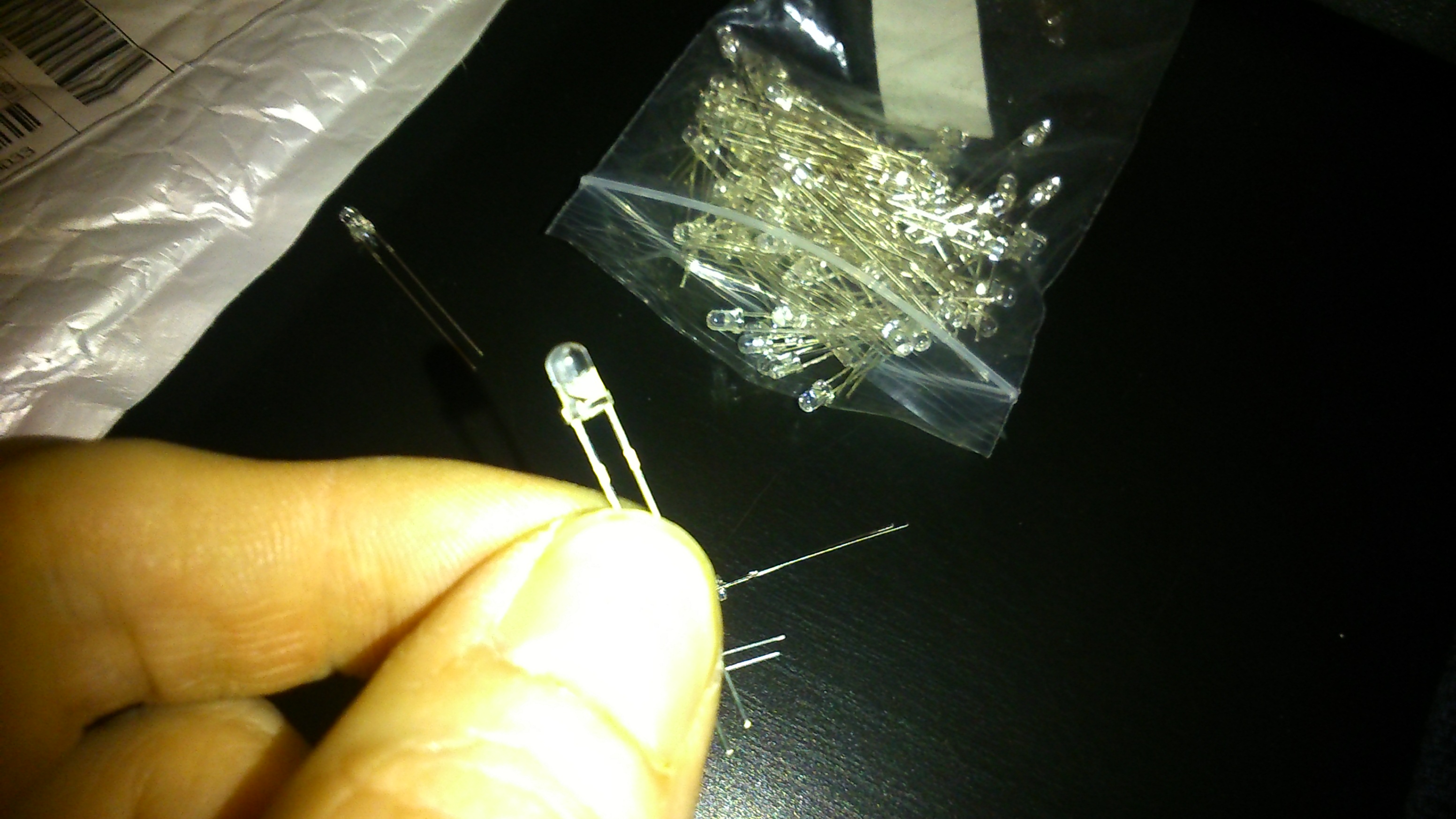

Elles ressemblent à ça pour ma part:



Blue led



Pour les installer, soit vous retirez les leds et mettez les nouvelles directement sur la carte. Soit, comme j'ai fait, vous retirez la petite carte support led en la dessoudant (2 gros points d'étain) et vous serrez plus à l'aise car c'est relativement précis.

Enfoncez les au maximum, il y avait dans mon cas une petite butée sur les leds très utile qui m'a permis de les placer exactement à la même distance. Vous coupez la longueur de patte en trop, histoire que ce soit propre. Vous replacez et ressoudez le support led en position et vous rebranchez histoire de voir si tout fonctionne.



Et la, re boum et re tadaa:

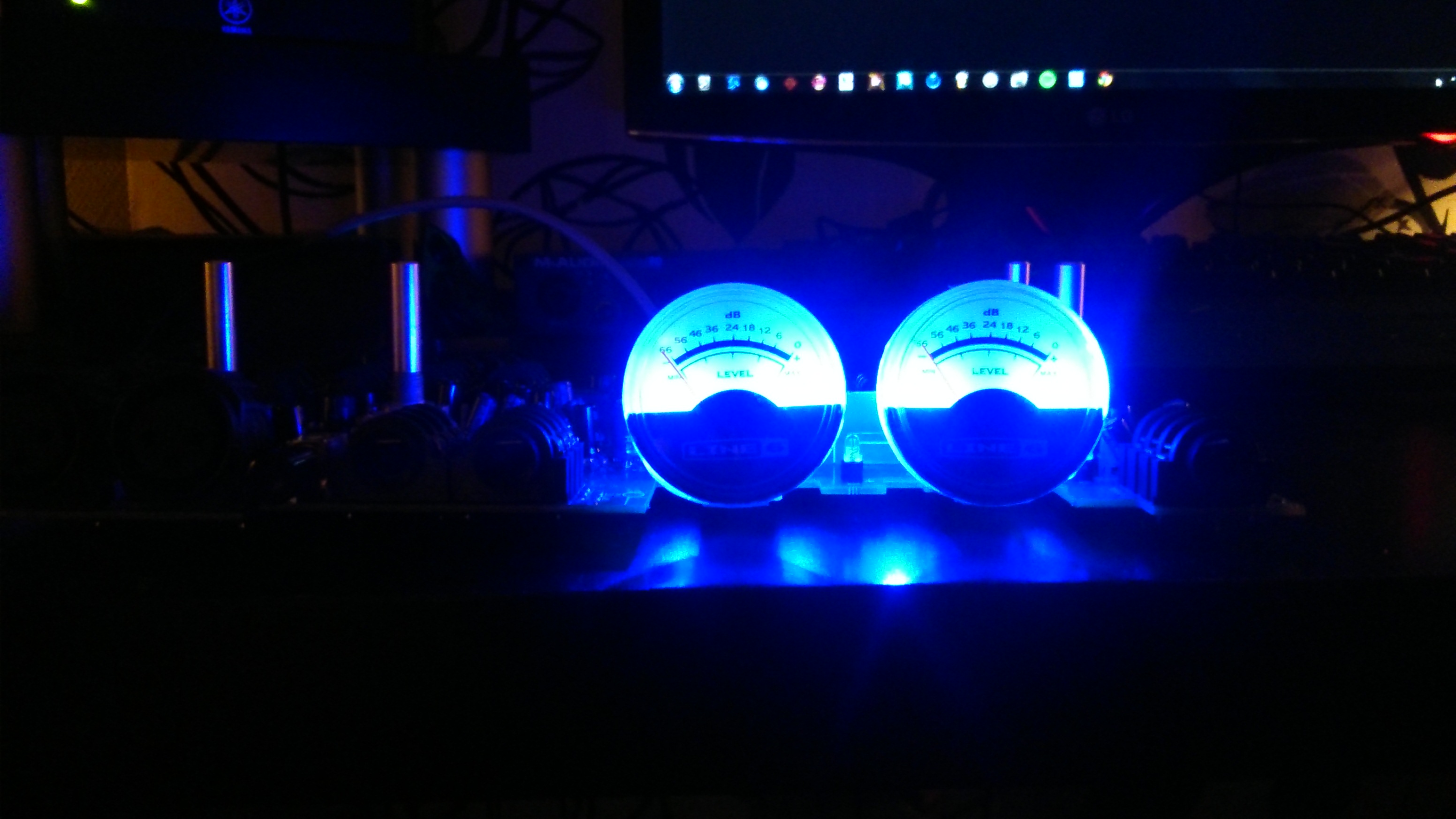

UX2 Blue ON

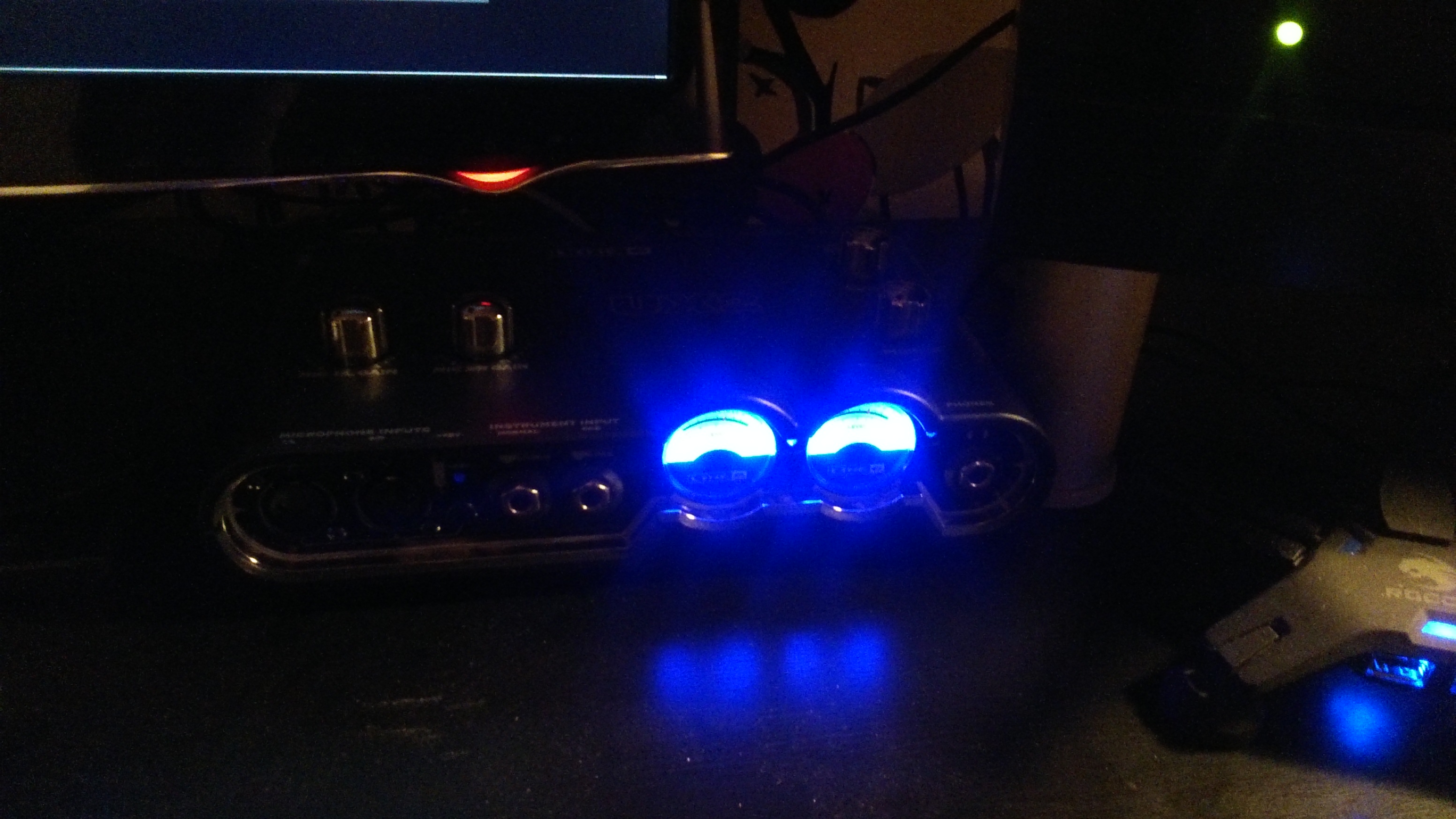

Remonté entièrement et réinstallé:



UX2 Blue



Mon portable n'est pas au top pour les photos dans ce genre, mais en réalité c'est beaucoup plus beau et propre. Le bleu est très doux (et vraiment bleu, pas blanchatre comme sur la photo), n'aveugle absolument pas et franchement, après aussi longtemps avec le jaune d'origine, ben ça fait vraiment plaisir et ça lui redonne un coup de jeune.



Bon, et puis moi je trouve juste ça plus classe...



Merci encore à tous ceux qui ont participé au sujet précédent (lien en haut) et qui m'ont donné l'envie de m'atteler à la réparation et faire ce condensé



En espérant que cela puisse servir, si jamais j'ai omis des détails ou informations utiles, je ferai attention à enrichir et corriger.
