Tutoriel : Montage EMG SA Set Black sur IBANEZ 440R ou 540R

Par FloydEvian le 18/04/2017 - (Tout public)
Agrandir
Ajouter ce produit à
  • Mon ancien matos
  • Mon matos actuel
  • Mon futur matos
EMG SA Set
Photos
1/42
EMG SA Set

Kit de micros pour guitare de la marque EMG appartenant à la série Active Strat.

< Tous les tutoriels & astuces

Fan du son de David Gilmour et possédant une IBANEZ 440R depuis plus de 30 ans... Je me suis dit que ça valait le coup de tenter l'installation de ces micros (qui sont les mêmes que celui du Kit DG20 David Gilmour, donc sans le pickguard) sans prétendre transformer une IBANEZ en une FENDER black strat non plus.

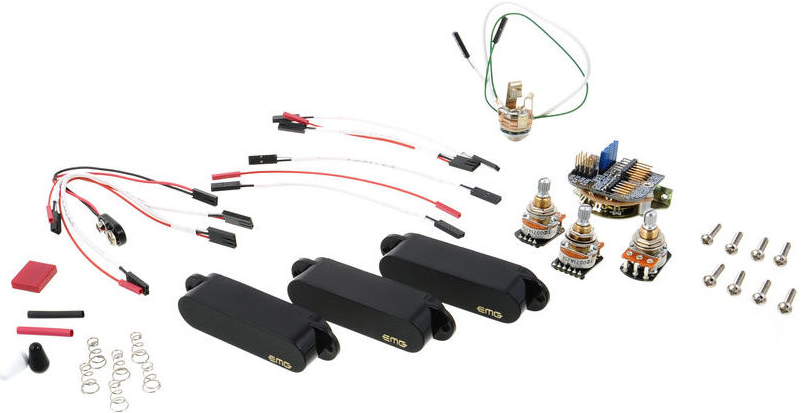

Le Kit EMG SA Set Black (image issue du site du fabricant) :

Kit EMG SA





















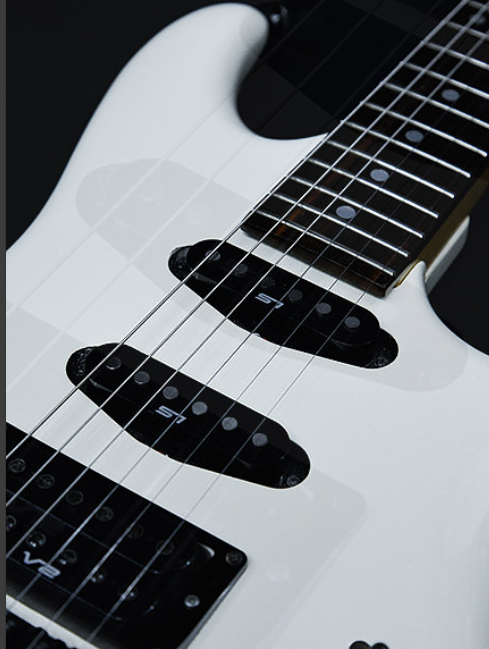

Les micros d'origines :

Une image venant du web (je n'avais pas photographié le "avant") la mienne étant noire. Ma série 440R avait des micros IBANEZ (qui ont fait le job pendant ces 30 années...) tandis que les possesseurs de la 540R avaient des micros DiMarzio.

Ibanez440R

1. Contraintes :

  • Passer d'un humbucker (chevalet) vers un simple bobinage
  • Acheter un adaptateur humbucker vers simple bobinage, trouvé ici Humbucker Rout adapter ring
  • Ajout d'un trou pour le 3éme potentiomètre (attention il va manquer un joli bouton de réglage)
  • Faire un peu de défonçage sans violence
  • Refaire les câbles (ceux qui vont aux micros) d'origine car trop courts !! pour ce qui n'est pas FENDER based

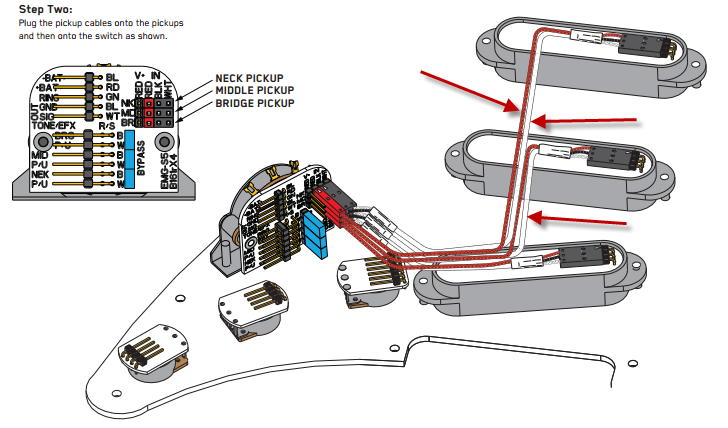

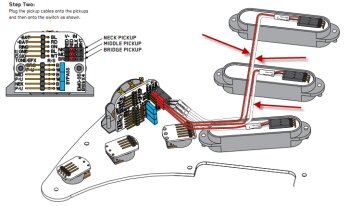

  • Acheter du câble souple pour les micros : il y a 3 bornes sur les micros 1 pour la masse comune 1 pour l'alimentation et 1 pour le signal : pour la partie signal j'ai pris du blindé, le leur ne l'était pas. (A vérifier, le rouge étant l'alimentation, le blanc et le noir blindés, le noir étant le blindage) (image venant de la documentation PDF du site du fabricant)

Cables micros

  • Retrouver des connecteurs identiques pour les nouveaux cables "maison" des micros vers le switch... facile : se rendre dans un magasin de modélisme
  • Soudage (la masse, jack, les nouveaux cables des micros)
  • Un petit plus : de la gaine thermorétractable pour faire les nouveaux cables jolis

2. Outillage : Oui il faut une défonçeuse (ça se loue) et une perceuse avec 1 foret de 8mm et un fer à souder

3. Démontage :

Sans trop détailler: les cordes, les 2 potentiomètres d'origine, le switch, les 2 caches à l'arrière, l'un pour atteindre les ressorts du "Floyd" (Edge Tremolo) et l'autre, le Floyd et ses ressorts, la connectique micros/potentiomètres/jack. (attention à conserver le jack, le leur ne convient pas, celui d'origine fait la même chose, car il est stéréo, c'est à dire qu'il fera aussi la coupure d'alimentation de la pile).

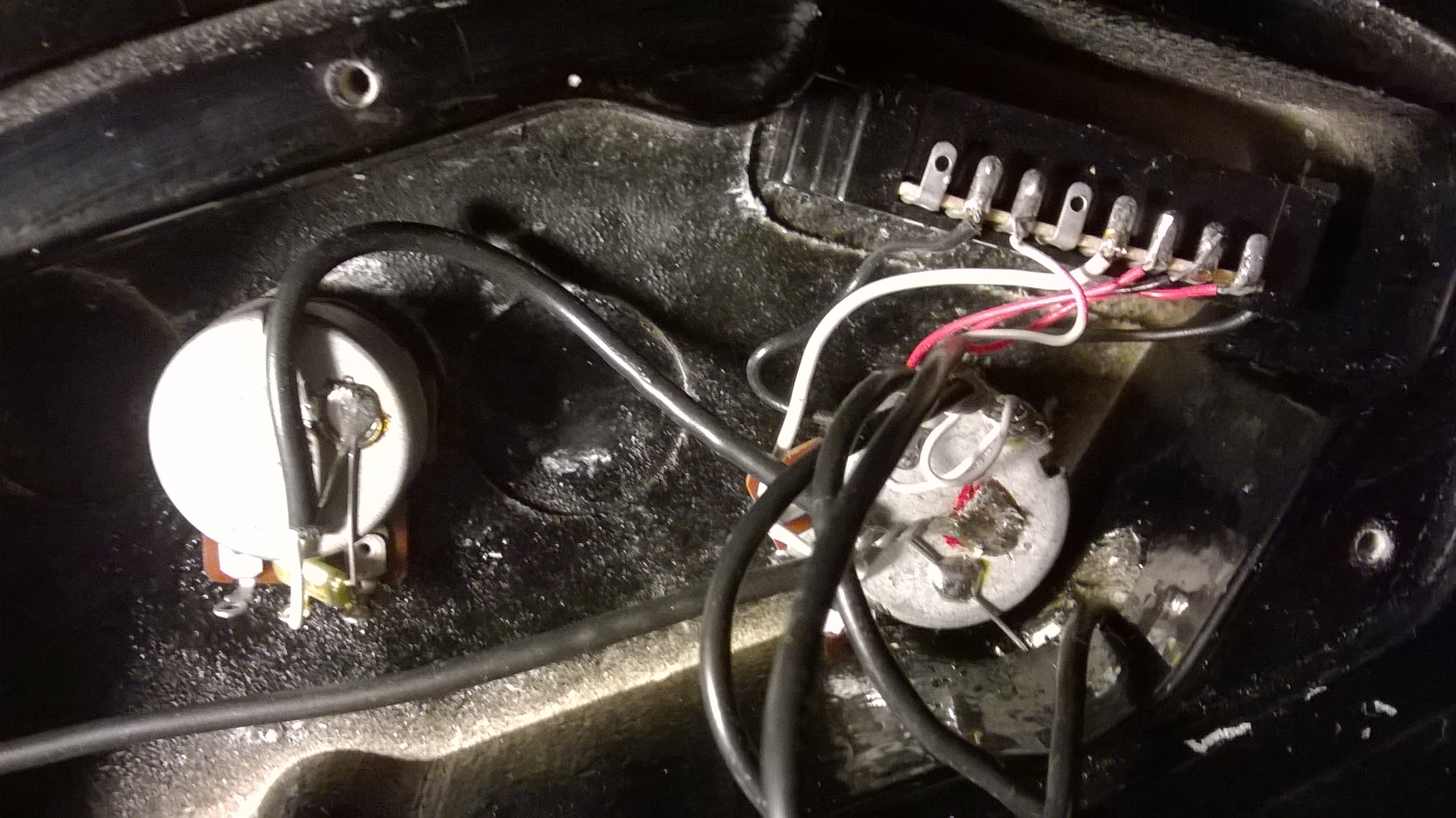

4. Espace arrière avant, les 2 potentiomètres - switch d'origine :

Ibanez 440R : WP 20160706 001

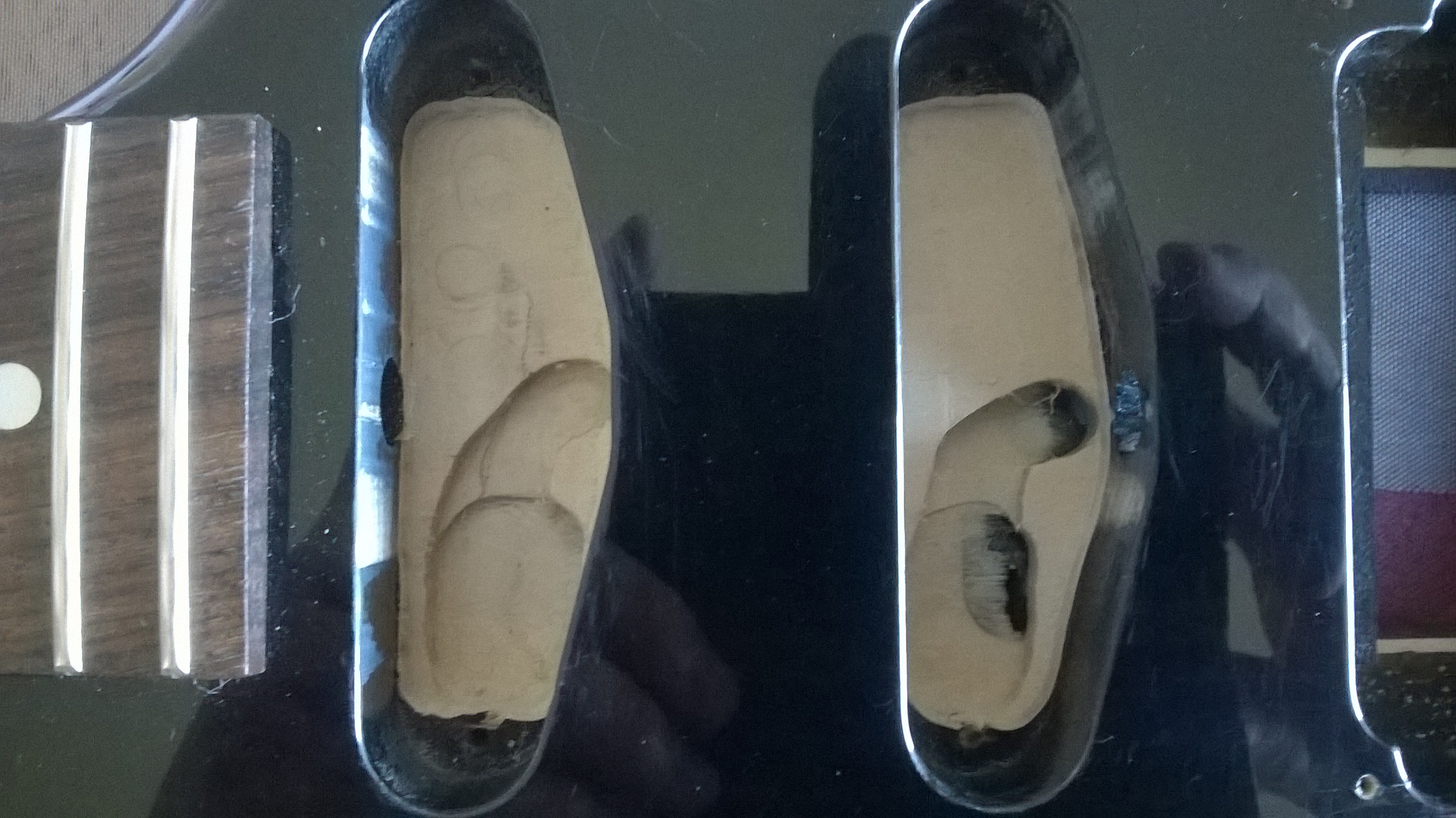

 5. Défonçage en profondeur des 2 micros (manche,milieu) et passage des cables :

Pour le micro du milieu, il faut faire attention, on arrive vite à rejoindre l'espace du Floyd derrière.

Il faut présenter les micros et voir la profondeur à défoncer sachant qu'on aura toujours le réglage avec les vis.

Ibanez 440R : WP 20160709 002

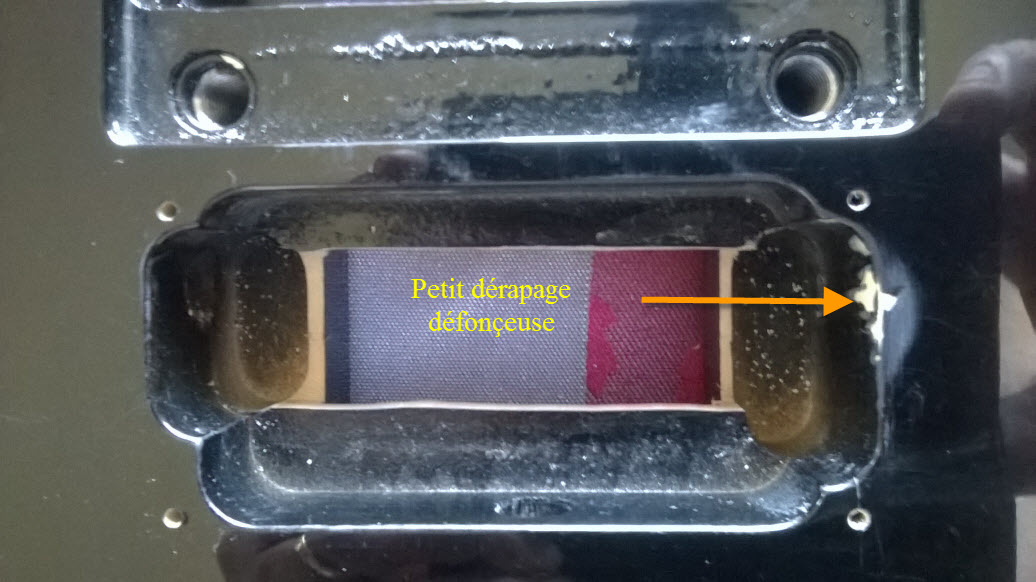

 6. Défonçage micro chevalet (ex humbucker) :

 (avec un petit dérapage de la défonçeuse à rattraper ensuite...) Comme précédemment, présenter le micro avec l'adaptateur pour le défonçage qui va bien.

Ibanez 440R : WP 20160709 003

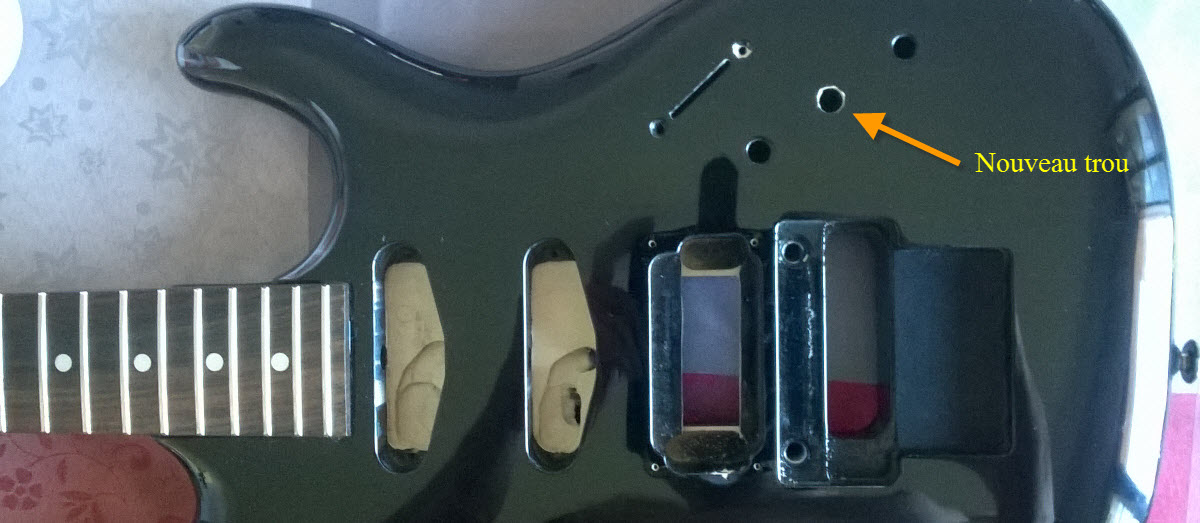

7. Vue d'ensemble du défonçage (et le 3éme trou)

WP 20160709 001

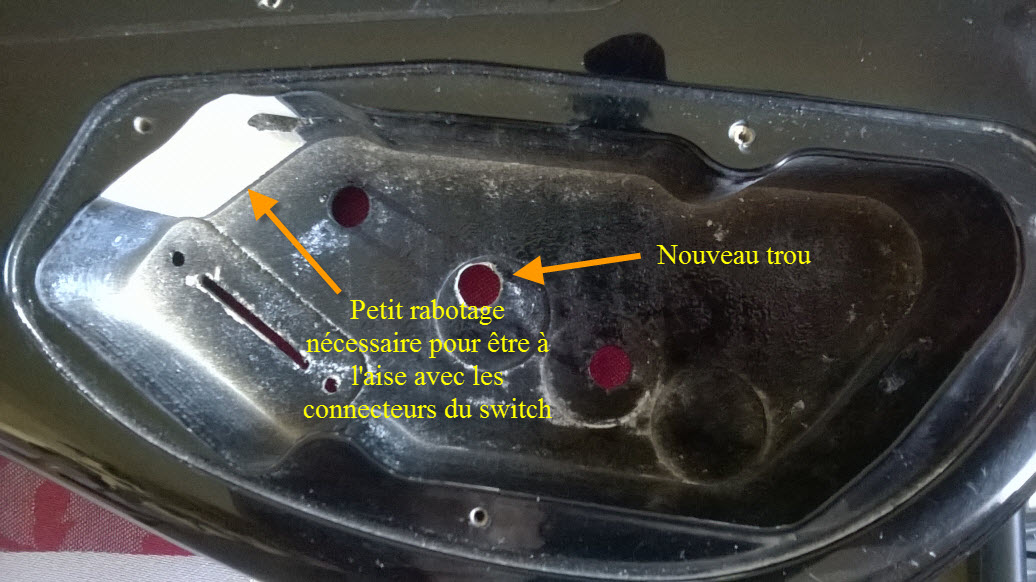

 8. Vue arrière de l'espace connectique avec le léger rabotage (toujours à la défonçeuse) cela permet d'être à l'aise avec les connecteurs du nouveau switch

Ibanez 440R : WP 20160709 004

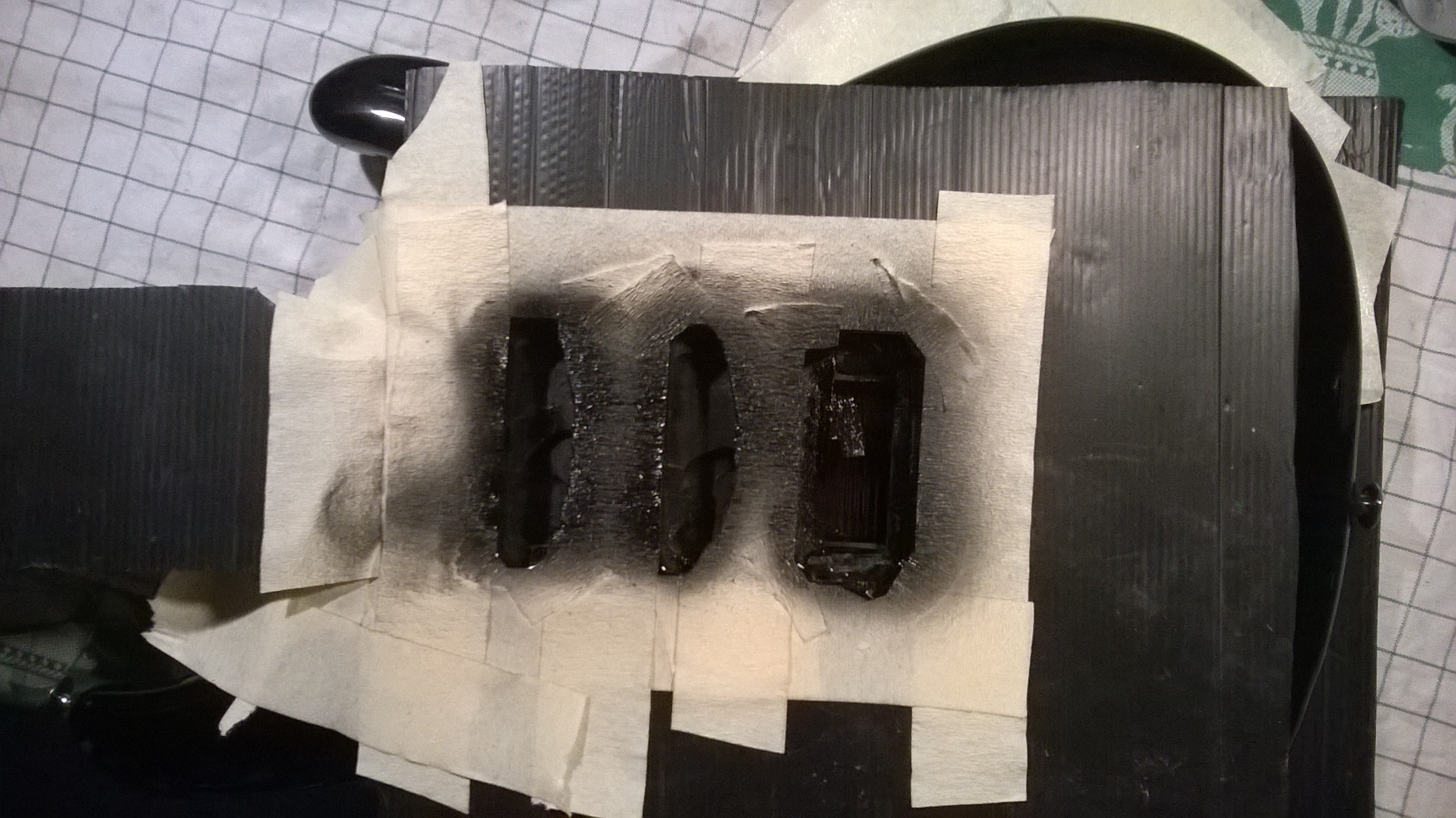

 9. Petite retouche peinture (noir brillant à la bombe)

Ibanez 440R : WP 20160709 009

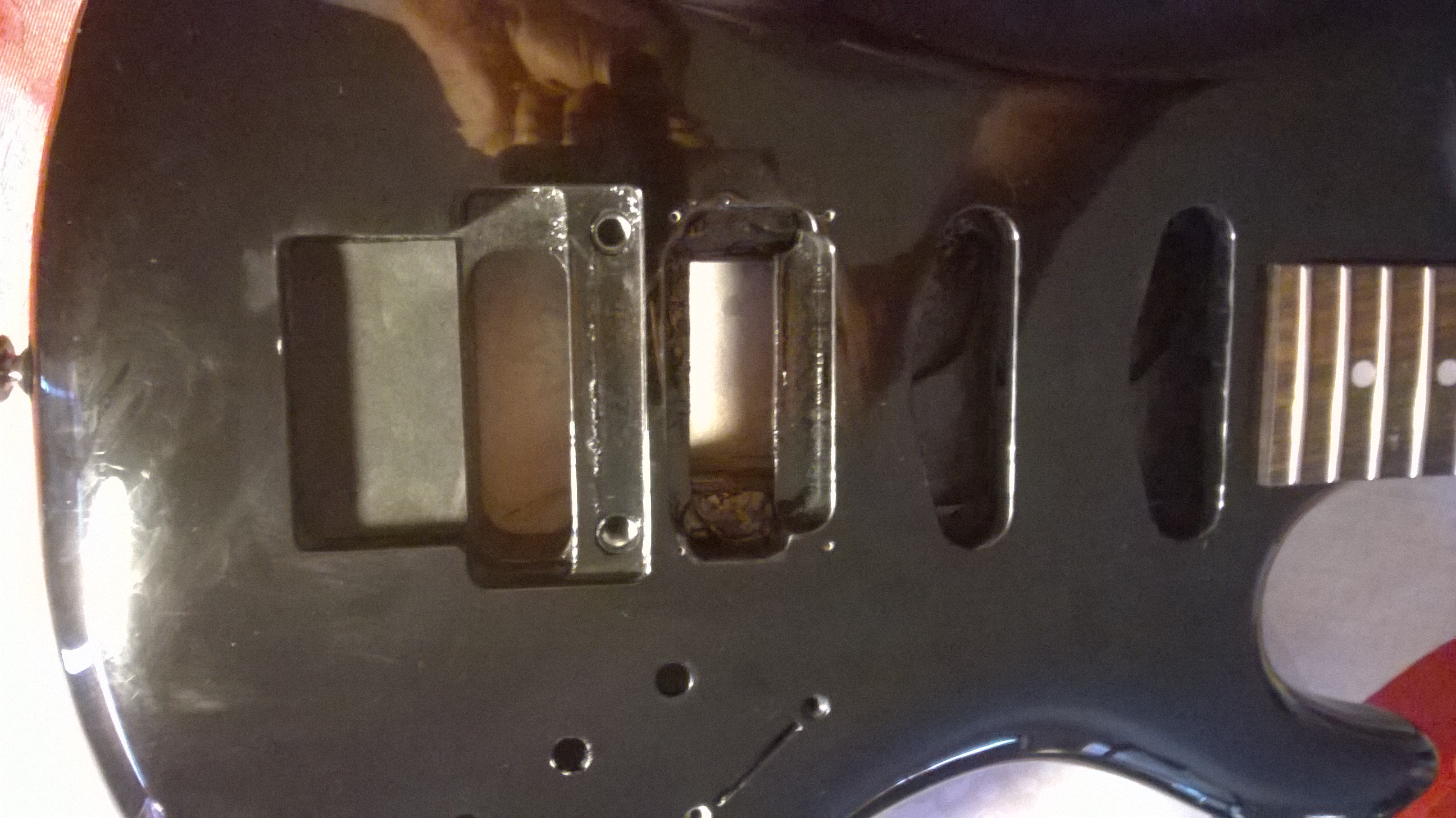

10. Après retouche peinture :

Ibanez 440R : WP 20160709 010

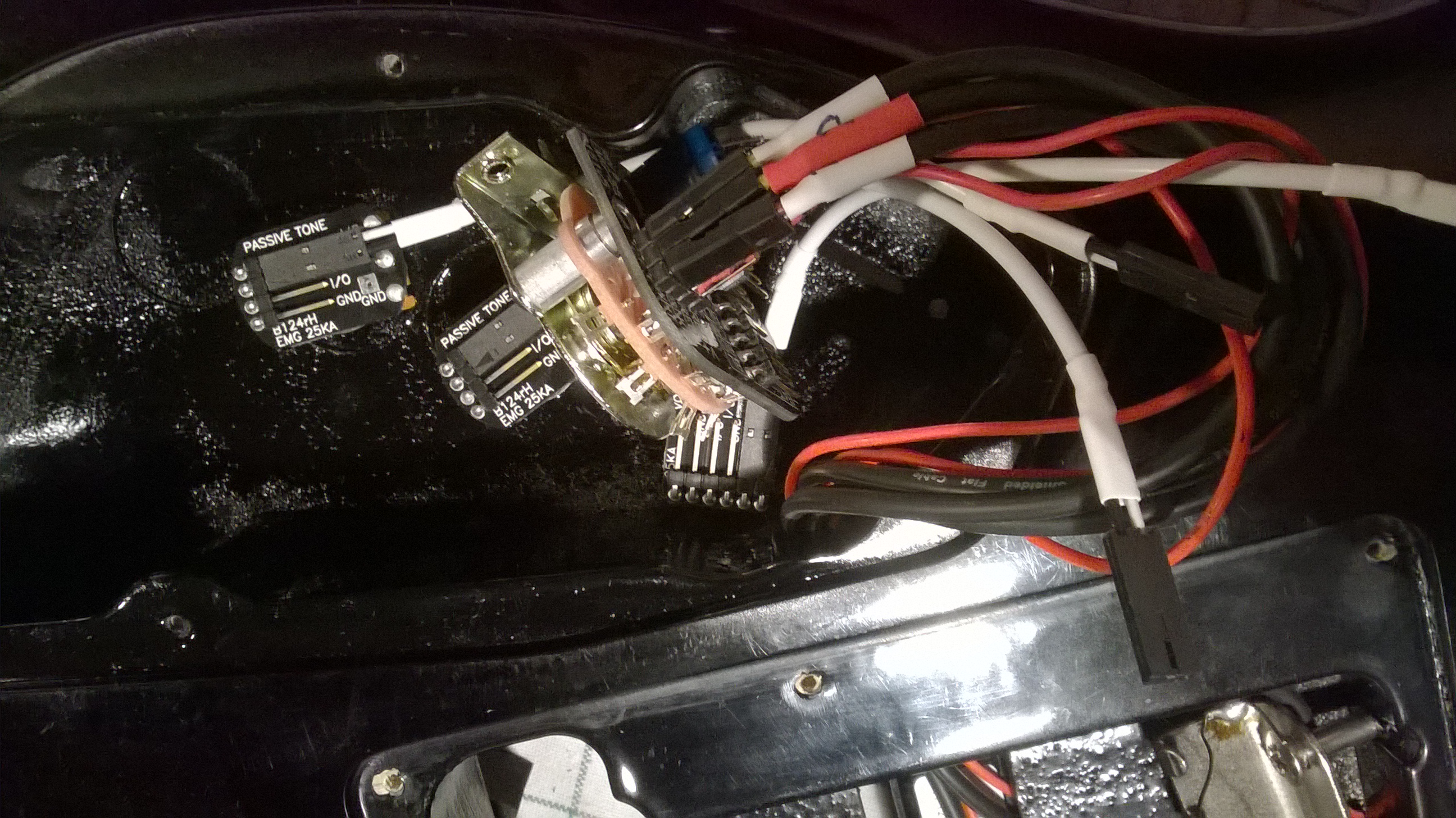

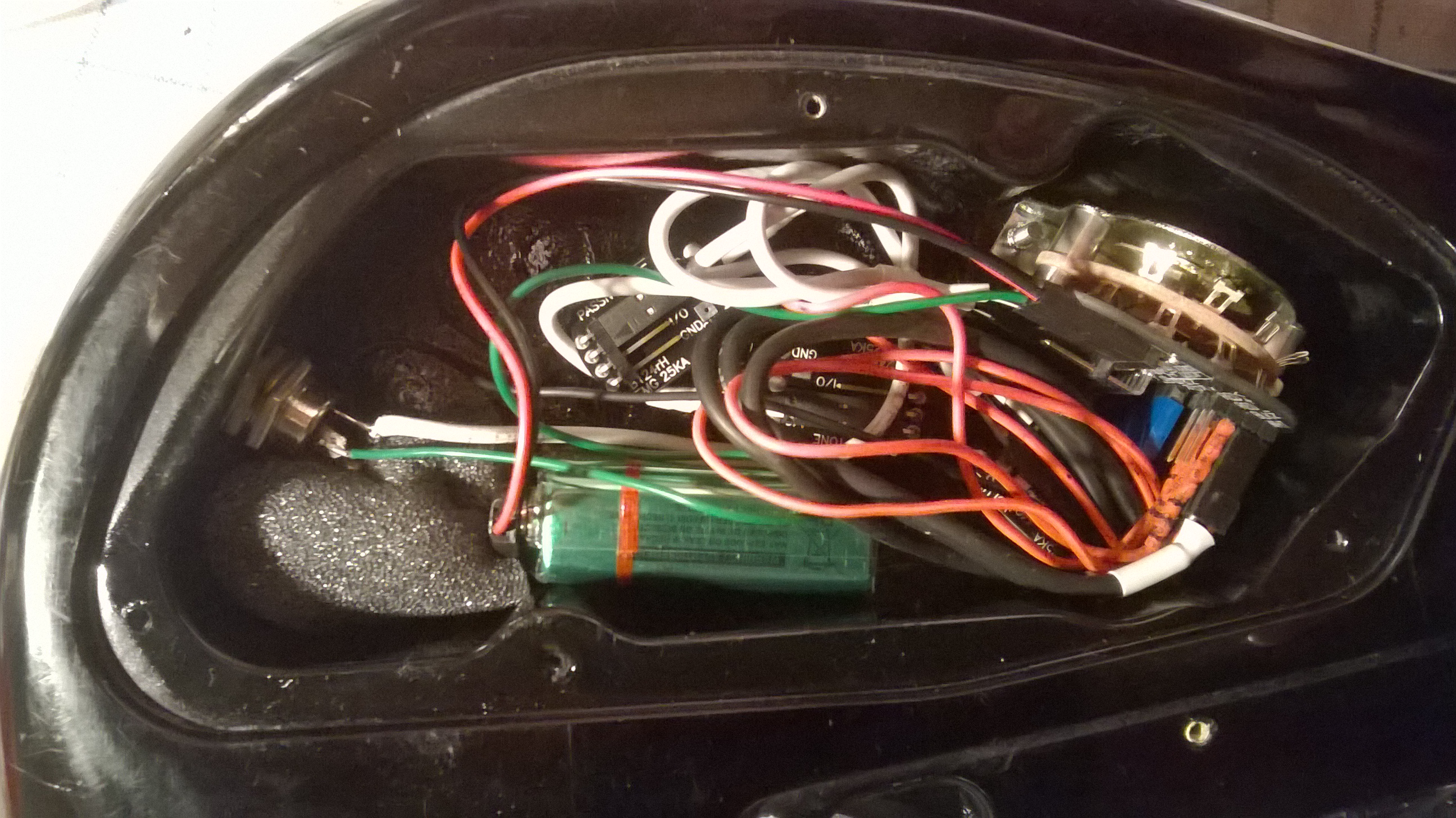

11. Câblage : suivre leur documentation qui est bien faite

ça sert un peu mais ça va, j'ai utilisé leur mousse pour caler la pile, on voit le jack d'origine (à gauche) réutilisé.

NB : Le trou principal pour le passage des câbles devient un peu juste, je l'ai élargi gentiment avec un foret.

  • Ibanez 440R : WP 20160710 002
  • Ibanez 440R : WP 20160710 003

12. Montage des micros milieu et manche :

Quand l'espace est réalisé avec la défonçeuse, et qu'on a refait les câbles trop courts (non détaillé ici) on insère les nouveaux micros avec les vis de réglages et les ressorts (ceux d'origine ou les leurs)

Les trous des vis d'origine vont pile poil

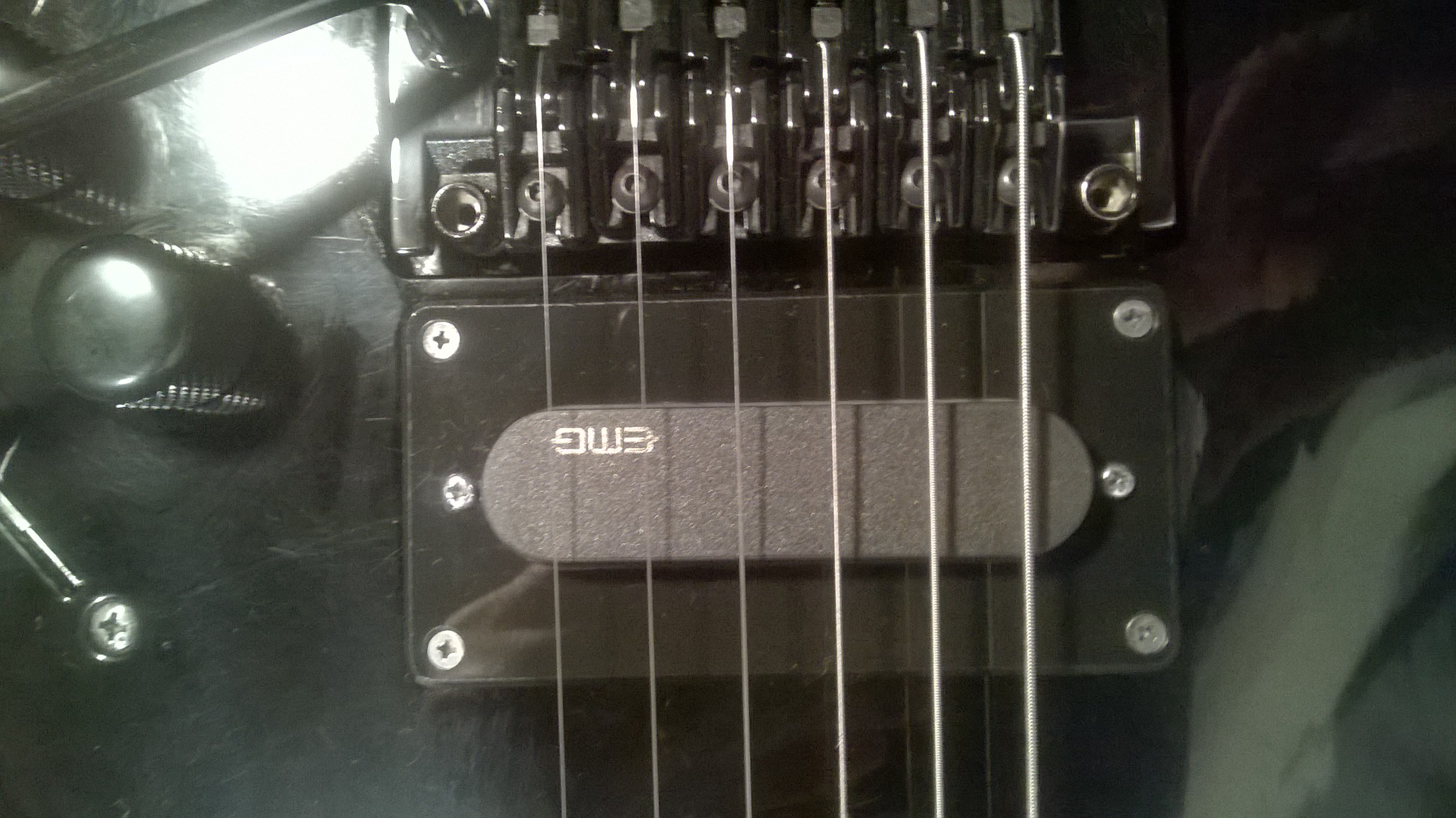

13. Adapteur humbucker vers le simple bobinage (et le dérapage de la défonçeuse qu'on voit encore un peu...)

Ibanez 440R : WP 20160712 003

 Les trous des vis de l'adapteur sont à refaire.

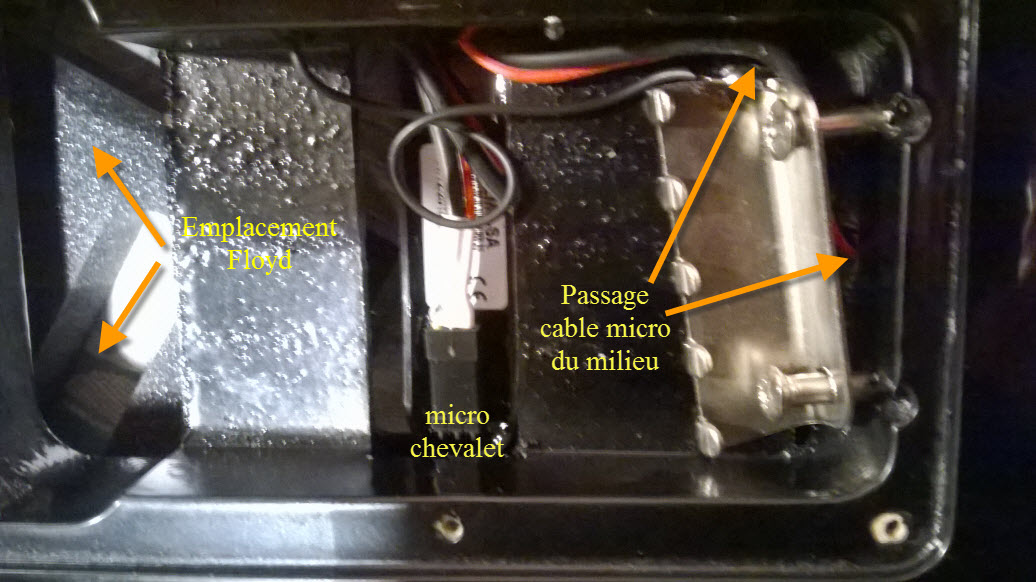

14. Vu arrière dans l'espace où il y a les ressorts

Penser à souder la masse et ne pas coincer le cable du micro du milieu

Ibanez 440R : WP 20160710 007

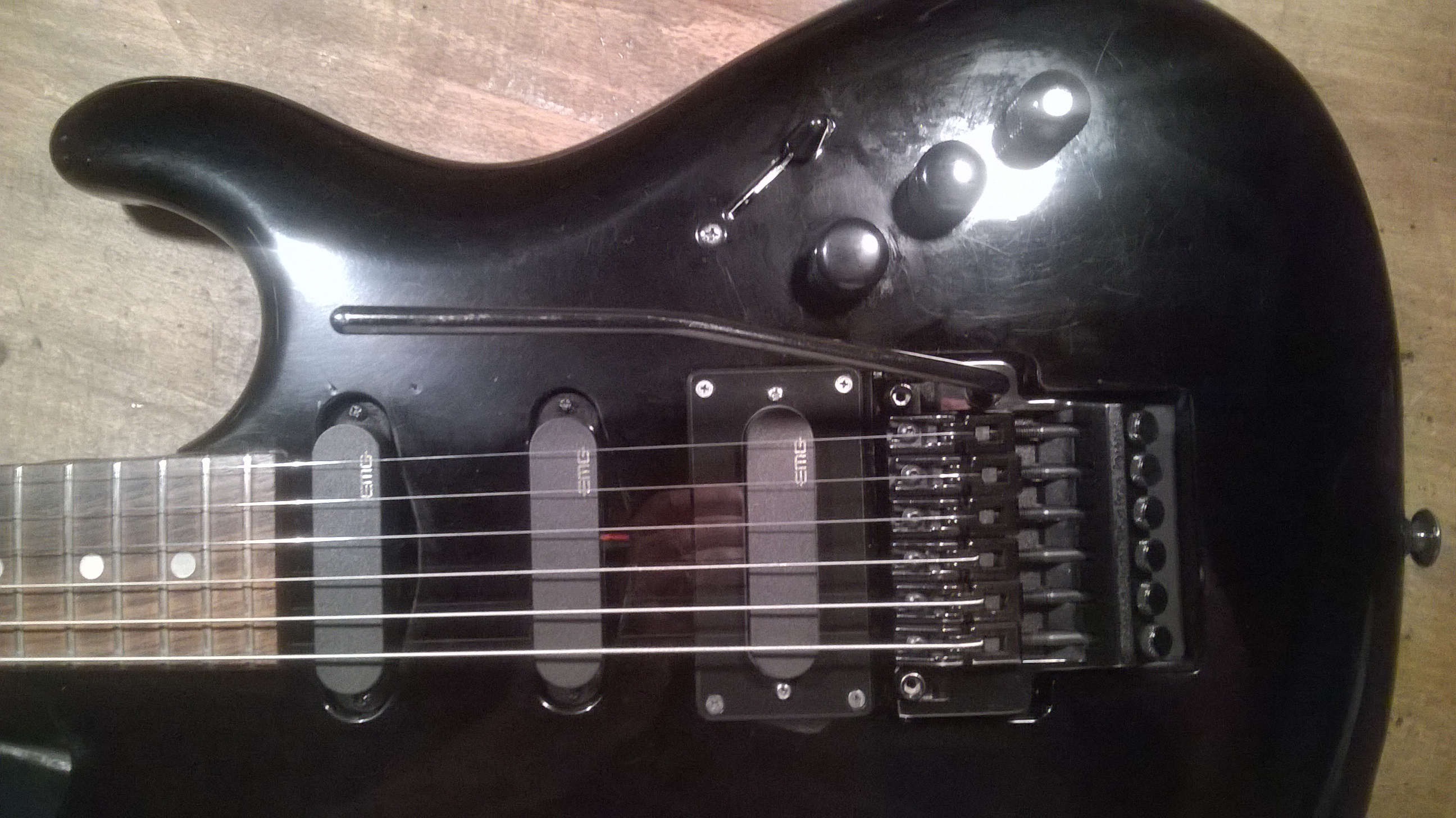

15. Remontage et vue finale

A l'inverse du démontage pas de surprise...

Ibanez 440R : WP 20160712 002
