Fernandes commercialise deux kits différents, le FSK-101 et le FSK-401.
Les différences entre les deux modèles ne se résument pas uniquement au type de driver (nom donné par Fernandes au pseudo micro neck qui sert à faire vibrer les cordes en sustain infini) qui est au format single-coil pour le FSK-401 et au format humbucker pour le FSK-101, ni à la présence ou non de potards de volume et tone précablés. Non, il existe d'autres différences pour justifier l'écart de prix entre les deux kit, et l'une des différences les plus notables est la présence, sur le FSK-401, d'un potard spécifique qui permet de gérer le niveau du "sustain". Il s'agit en fait de régler l'intensité de l'effet Sustainer de manière à le nuancer plus ou moins en jouant notamment sur la force du signal "sustainé". On peut ainsi obtenir un résultat plus naturel, ou au contraire très puissant comme si l'on jouait "tronche dans le HP" devant un stack 100W réglé sur 11.
Ce potard apporte du coup un gros plus sur le FSK-401, ce dont, le FSK-101 est donc dépourvu... du moins, pour l'instant...
Les deux kits comprennent en réalité le m^m circuit imprimé. Mais pour les différencier, Fernandes qui a prévu de simplifier l'installation le plus possible, a prévu différents petits connecteurs permettant de monter et connecter tout son petit monde plus facilement pour l'utilisateur final.
Jetons donc un petit coup d'oeil comparatif au deux PCB:
Le cas du FSK-401 tout d'abord...

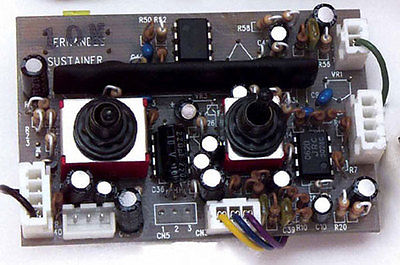

Puis, celui du FSK-101...
La première et plus remarquable différence réside dans l'absence du petit connecteur blanc situé sur le bord inférieur du PCB. En zoomant sur la seconde image, vous pourrez constater que le connecteur en plastique n'est pas présent, mais que son logement "électronique" est bien matérialisé par un rectangle nommé CN5 dont les 3 broches sont estampillées 1, 2, et 3.
Ce petit connecteur équipé d'un détrompeur sur le FSK-401 reçoit normalement un potard de type B d'une valeur de 500K.
Il vous suffit donc de vous en procurer un, puis, de le relier comme suit:
Broche 1 du PCB = Borne centrale du potard
Broche 2 du PCB = Borne de gauche du potard
Broche 3 du PCB = Masse du Potard
Votre kit FSK-101 dispose donc à présent du fameux réglage d'intensité de l'effet Sustainer :)
Reste un dernier point à modifier pour disposer pleinement d'un FSK-101 upgradé en FSK-401: Le switch MODE mais nous alons voir ça dans un autre tuto. ;)
https://fr.audiofanzine.com/micro-guitare/fernandes/sustainer-fsk-401-kit/pedago/astuces/mode-switch-du-fsk-401-sur-un-fsk-101-7917/
-
csurieuxPosteur·euse AFfolé·ePosté le 06/03/2020 à 11:25:25Dommage, les nouveaux FSK-101 ne possèdent plus le même PCB et l'emplacement du CN5 n'est plus dispo, éventuellement si quelqu'un savait comment ses broches étaient connectées sur le 401, cela permettrait de jouer du fer à souder pour raccorder le potard ?
Mais tout celà date peut-être un peu pour ceux qui avaient été interessés par ce sustainer. -
Spawn-XVie après AF ?Posté le 06/03/2020 à 11:44:50J'avoue, c'est un peu loin tout ça...
-
csurieuxPosteur·euse AFfolé·ePosté le 07/03/2020 à 07:29:13Une petite idée sur comment transformer légèrement leur schéma sustainer/humbucker avec switch 3 pos de manière à ajouter un spliut du humbucker qui dans mon cas est un classique Seymour Ducan JB ?
Je ne comprends pas la phrase de la doc sommaire qui semble se rapporter à cette transformation
"Coil Tap: In order to connect a standard coil tap feature, connect the main sustainer output (normally connected into volume pot) as the full humbucker hot , and connect the coil split wires coming from bridge pickup into the split switch (as normally done according to bridge pickup specifications). Push/Pull pots or toggle switches are commonly used for this feature."
Pour mémoire le schéma 3 ways est
Je ne comprends pas cette partie 'connect the main sustainer output (normally connected into volume pot) as the full humbucker hot', sur le schema le sustainer est connecté au PCB directement en non auvolume pot ?
A moins qu'ils ne parlent du retour du 3 ways switch ou l'on voit effectivement un cable blanc, connecté au volume pot, et sur le schema du 5 ways ils nomment ce cable le main sustainer output ?
Mais dans ce cas ce 'main output' est déjà raccordé au switch 3 way comme 'full humbucker hot' non ?
C'est le seul point sur lequel je bloque, car après, connecter les deux coils sur un push-pull me semble sans pb.
Merci par avance.
-
csurieuxPosteur·euse AFfolé·ePosté le 08/03/2020 à 16:17:25J'apporte la réponse à ma question, il siffit de monter normalement le micro bridge en mode coil split avec une tonalité en push/pull, comme sur les schémas classiques, et tout fonctionne...
Quand à ajouter un volume sustainer, c'est toujours en attente...
