Tutoriel : Obtenir la course Max des pédales sur le FCB1010

Par Fred160656 le 31/03/2017 - (Tout public)

Bonjour, je dois avoué je ne suis pas l'auteur de cette modification sur le FCB 1010 d'ailleurs je vous invite à consulter ce TUTO sur Youtube qui donne d'autres modifications toutes aussi intéressantes.

https://youtu.be/8m0v3Rr6f4U

Certains d'entre vous ont certainement eus des difficultés à calibrer correctement la course des pédales afin qu'elles utilise la totalité des valeurs MIDI soit de 000 à 127 (ou de 001 à 128)





Behringer utilise un système optique astucieux (donc pas d'usure et pas frottement) pour pour faire fonctionner les pédales

une diode émettrice, un récepteur optique et, activé par la pédale une lamelle à l'opacité variable (un gros un dégradé de gris de points plus ou moins gros ou rapprochés)

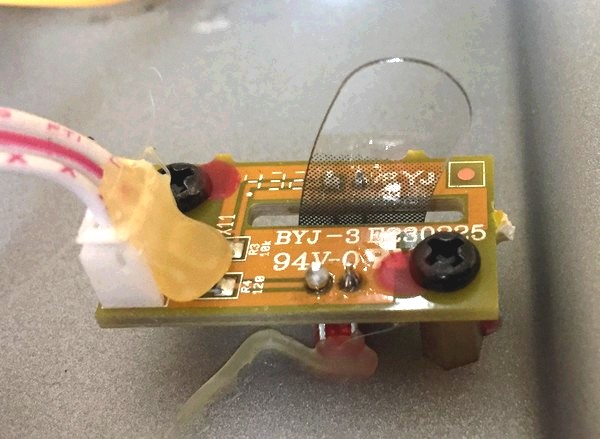

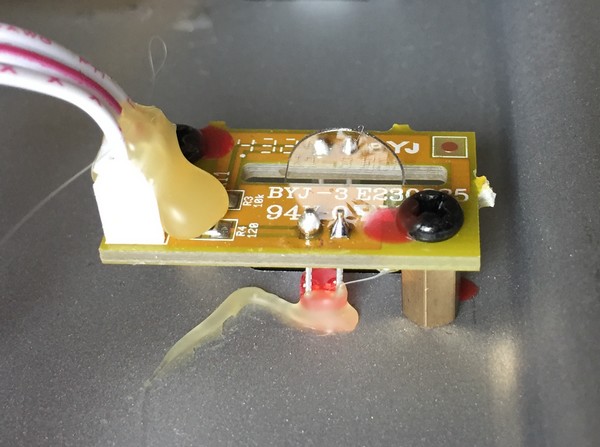

Ci dessous Pédale au minimum et pédale au maximum

Pedale Au MinPedale Au Max

Il se trouve que ce défaut est dû, soit à la trop forte puissance de la LED soit à la saturation du récepteur optique

Donc 2 solutions soit rajouter une résistance à la LED pour en diminuer l'intensité ou réduire la sensibilité du récepteur

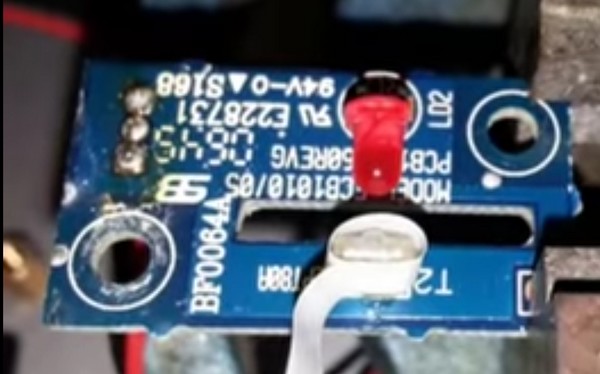

Sachant que toute modification entraîne une perte de la garantie l'auteur de cette modification à fait preuve de génie en entourant le récepteur une petite bande de sac plastique blanc translucide (voir photo ci dessous).

Modification FCB1010 Pedales

Après quelques essais cela s'avère très efficace et sans risque

Sur la video il réalise d'autres modification comme le changement des micro-switch permettant une meilleure fiabilité des contacts au niveau du pédalier.
