OSC DRAW : Utilisation de l'oscillateur personnalisable du Roland S-1
Une des fonctionnalités très intéressante et très puissante du S-1 est la possibilité de pouvoir créer (littéralement, dessiner) un oscillateur personnalisé.
Celui-ci permet d'explorer des contenus harmoniques assez incroyables, d'autant plus que cet oscillateur personnalisé est utilisable comme les autres sources du S-1 (Saw, Sub et Noise) et est aussi modifiable avec la fonction CHOP. On ajoute là-dessus un petit coup de CHORUS (4 presets disponibles via le menu CHO), DELAY et/ou REVERB, on ajuste le filtre et l'exploration spatiale est garantie.
En résumé, l'utilisateur va pouvoir dessiner un cycle d'oscillateur (=forme d'onde) en ajustant son amplitude en 16 points, points représentés et accessibles par les pads du S-1, une fois dans le paramètre FORM.
Ces 16 points qui constituent l'onde de l'oscillateur personnalisé sont connectables entre eux de deux façons distinctes :
- Pente linéaire (SLOPE mode)
- Marche d'escalier (STEP mode)
Le mode STEP s'apparente à une réduction de bit (bitcrusher) qui va donner une sonorité plus "métallique" à l'oscillateur personnalisé créé. Le mode SLOPE, quant à lui, permet de reproduire assez fidèlement n'importe quel type d'oscillateur (la restriction tient au nombre de points éditables, 16), comme on le verra dans les exemples.
Cet oscillateur personnalisé est utilisable à la place de l'oscillateur Square du S-1 (volume seulement, la PWM est désactivée quand l'oscillateur personnalisé est utilisé à la place de l'oscillateur Square).
Il faut noter que l'on peut switcher de l'oscillateur Square de base à l'oscillateur personnalisé (et réciproquement) à tout moment via le paramètre SWITCH (accessible via raccourci, comme on le verra après).
Enfin, la fonction MULTIPLY permet de définir la fréquence de lecture de l'oscillateur personnalisé par unité de temps. Autrement dit, la fonction MULTIPLY va agir comme un multiplicateur de fréquence d'horloge pour cet oscillateur, permettant ainsi de le faire jouer de 1 à 5 octaves plus haut que la fréquence de référence des oscillateurs du S-1.
EN PRATIQUE, ÇA SE PASSE COMMENT ?
C'est très simple :
1. Activer l'oscillateur personnalisé, avec le paramètre SWITCH
2. Modifier la forme d'onde de l'oscillateur personnalisé, avec le paramètre FORM (forme triangle par défaut)
Notez que l'on peut tout à fait modifier les points de l'oscillateur personnalisé (paramètre FORM) sans que celui ne soit activé (paramètre SWITCH sur OFF). En pratique, si on veut simplement un oscillateur Triangle à la place de l'oscillateur Square, il y a juste à activer l'oscillateur personnalisé (l'utilisateur n'est pas obligé de dessiner un oscillateur, si le Triangle par défaut lui convient).

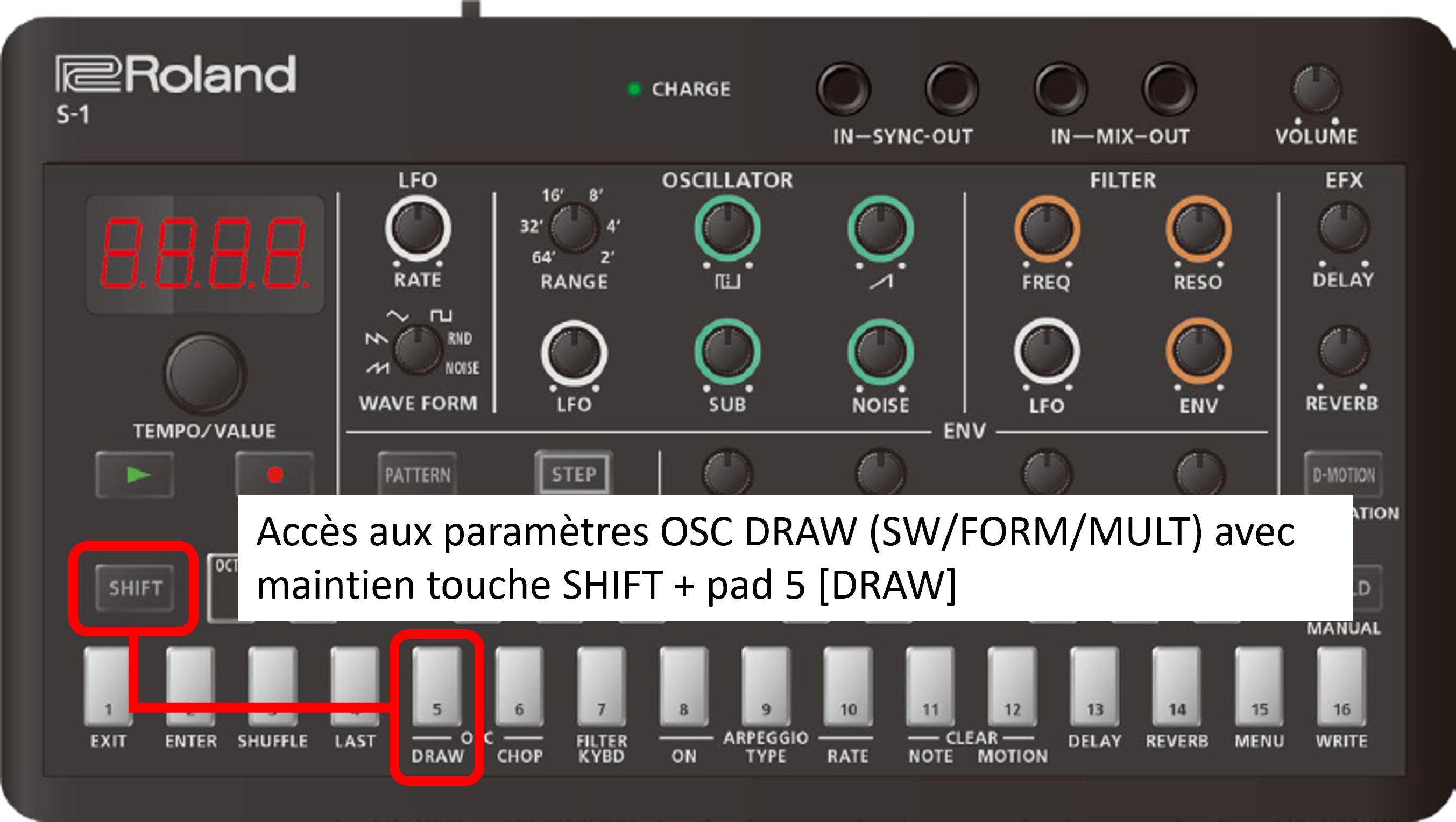

Les fonctionnalités relatives à l'activation et création/modification de l'oscillateur personnalisé sont accessibles par le menu DRAW [SHIFT + pad 5].

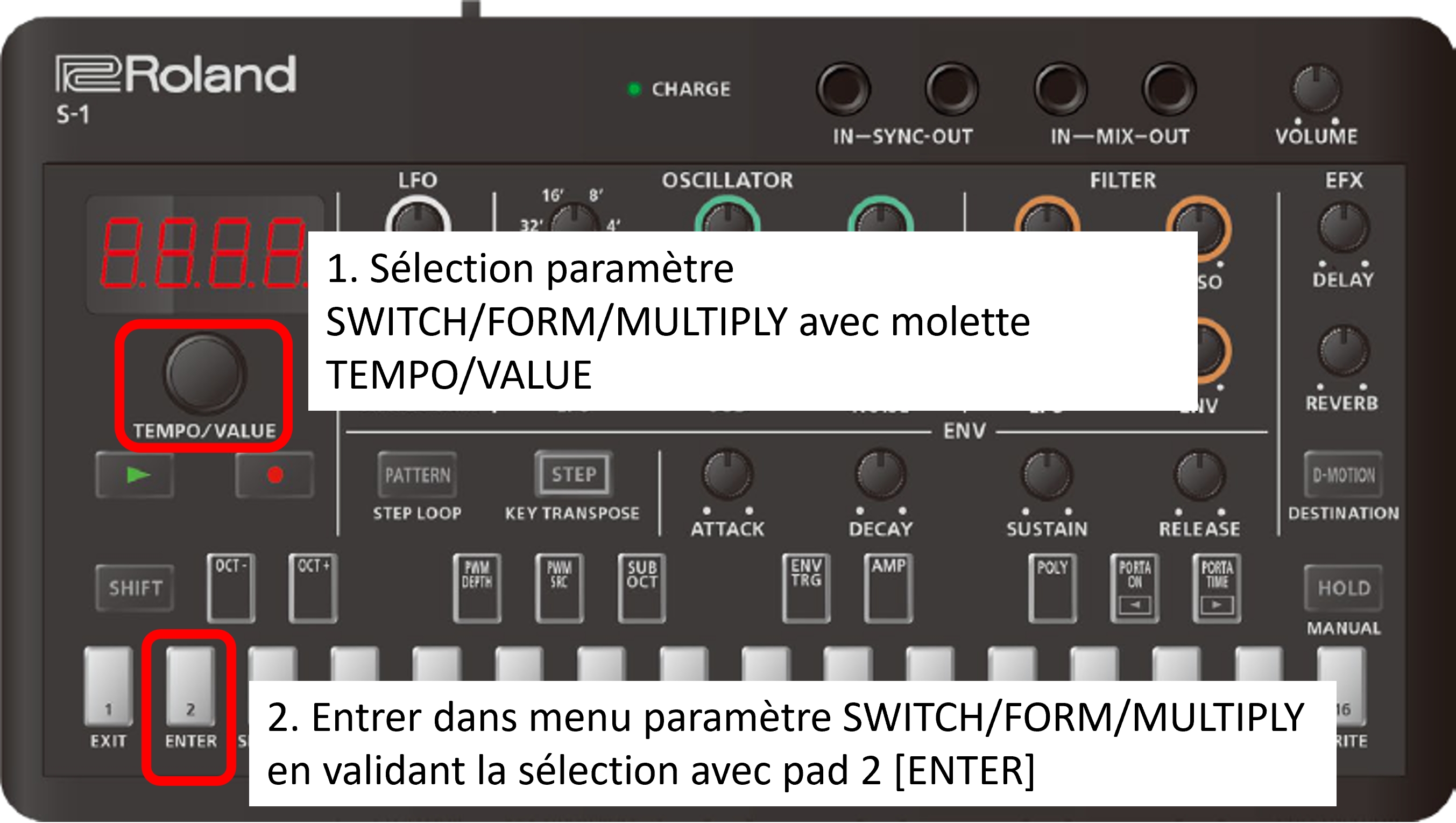

Le menu DRAW propose 3 paramètres (SWITCH, FORM et MULTIPLY), accessibles par navigation avec la molette TEMPO /VALUE puis sélectionnable avec le pad 2 [ENTER].
1. SW (pour SWITCH)
Permet d'activer/désactiver l'utilisation de l'oscillateur personnalisé à la place de l'oscillateur Square, tout en sélectionnant le type interpolation (linéaire ou marche d'escalier) utilisé pour relier entre eux les points constitutifs de l'oscillateur personnalisé.
Il y a 3 choix possibles une fois dans le paramètre SW (choix sélectionnable avec la molette TEMPO /VALUE) :
- OFF : L'oscillateur personnalisé est désactivé, l'oscillateur Square est utilisé.
- STEP : L'oscillateur personnalisé est activé et utilisé à la place de l'oscillateur Square. Les points de l'onde qui le constitue sont reliés entre eux par marches d'escalier.
- SLPE (pour SLOPE) : L'oscillateur personnalisé est activé et utilisé à la place de l'oscillateur Square. Les points de l'onde qui le constitue sont reliés entre eux par pentes linéaires.

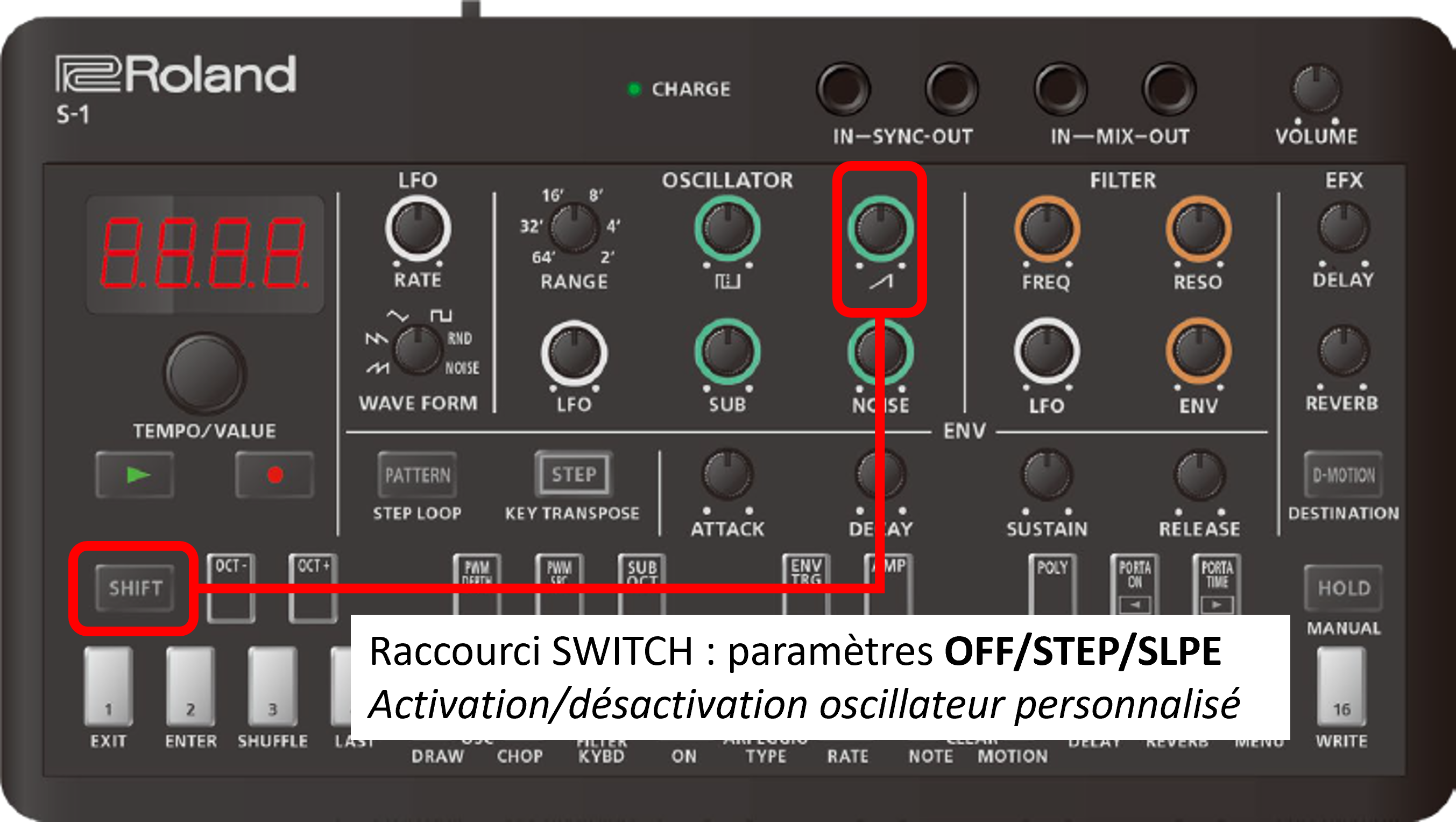

Il est possible d'accéder au menu SWITCH en utilisant le raccourci [SHIFT + potentiomètre SAW] : En OFF l'oscillateur personnalisé est désactivé et l'oscillateur Square est utilisé, en mode STEP ou SLOPE l'oscillateur personnalisé est utilisé et l'oscillateur Square désactivé.
2. FORM

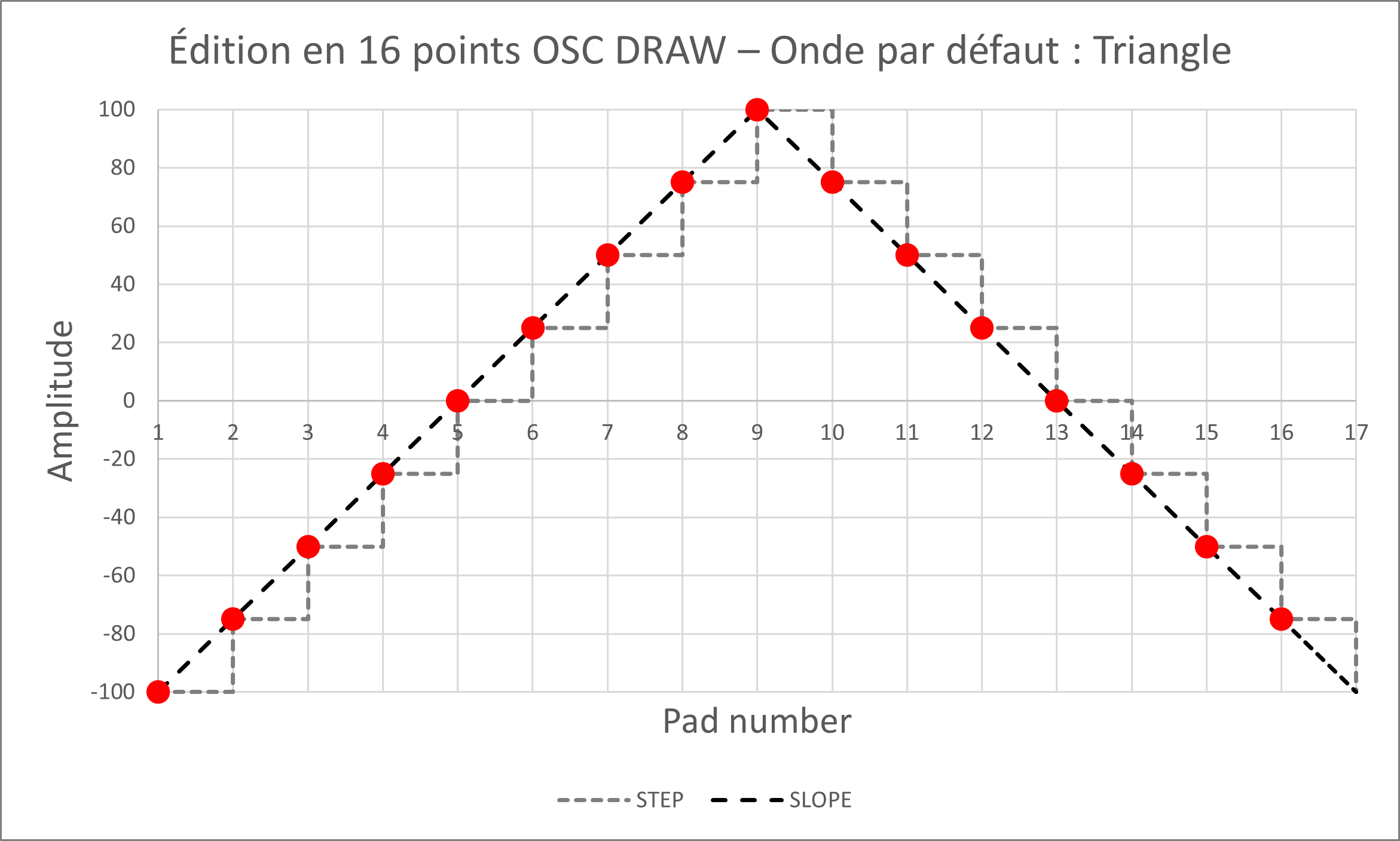

C'est ici que l'on va pouvoir dessiner/modifier l'onde de l'oscillateur personnalisé (forme Triangle par défaut).
Quand ce paramètre est sélectionné, l'utilisateur va pouvoir ajuster la valeur de chacun des 16 points qui constituent la courbe de l'oscillateur personnalisé, en maintenant appuyé un des pads correspondant puis en tournant la molette TEMPO/VALUE pour en modifier la valeur.
La valeur de chaque point (=pad) peut être éditée entre -100 et +100, par valeur entière. La valeur 0 correspond au silence.
La luminosité des pads indique le domaine dans lequel se situe le point correspondant : clignote plus ou moins fort pour une valeur négative (-100 à -1), éteint pour une valeur de 0 et allumé plus ou moins fort pour une valeur positive (de 1 à 100).

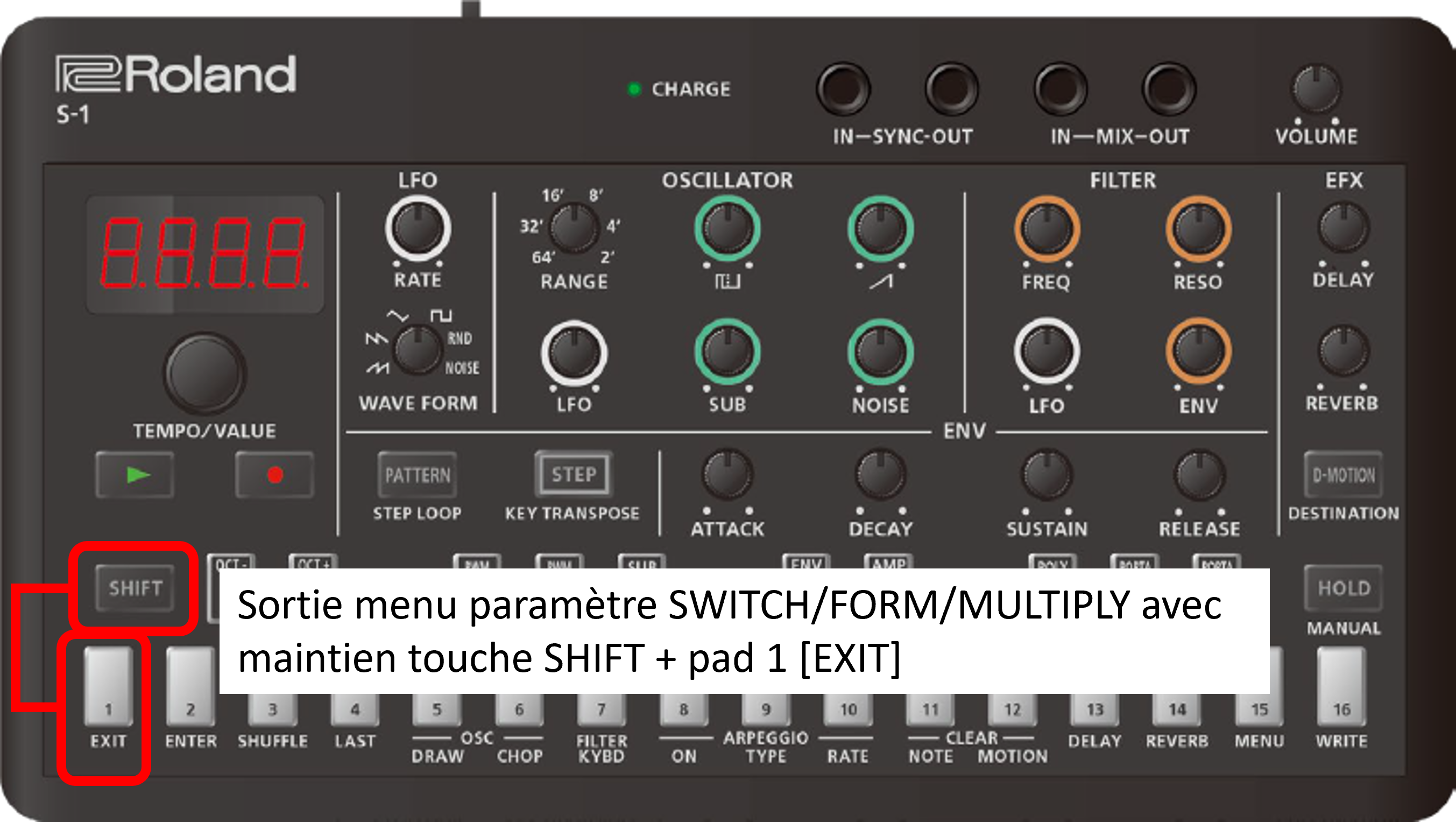

Pour sortir de l'édition de courbe FORM, maintenir la touche SHIFT appuyée + une pression sur le pad 1 [EXIT].
3. MULT (pour MULTIPLY)
Ce paramètre va permettre de régler la fréquence de lecture de l'oscillateur personnalisé par rapport à la fréquence de référence utilisée pour les autres oscillateurs (Saw, Sub).
Celle-ci peut prendre n'importe quelle valeur décimale comprise entre 1.0 et 32.0 (affichage M 1.0 jusqu'à M32.0). L'ajustement de la vitesse de lecture est fixée sur le centre de la forme d'onde : Quand on augmente la valeur de MULTIPLY, l'oscillateur va se répéter de part et d'autre (à gauche et à droite).
Attention, à des valeurs élevées le son peut se transformer en bouillie.

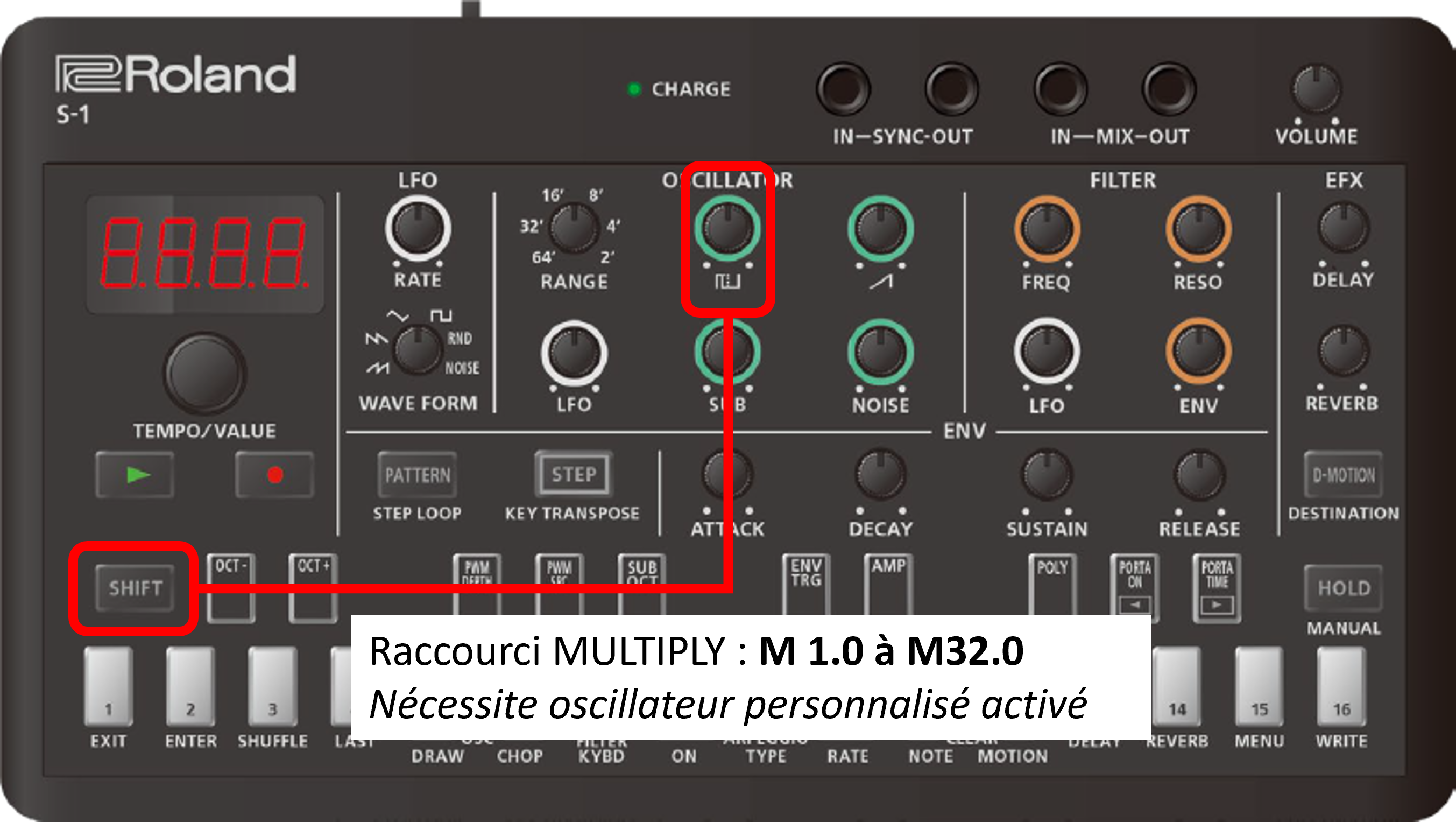

Le raccourci [SHIFT + potentiomètre SQUARE] peut être utilisé pour régler la valeur de MULTIPLY quand l'utilisation de l'oscillateur personnalisé est activé (mode STEP ou SLOPE sélectionné).
Note pour le paramètre MULTIPLY :

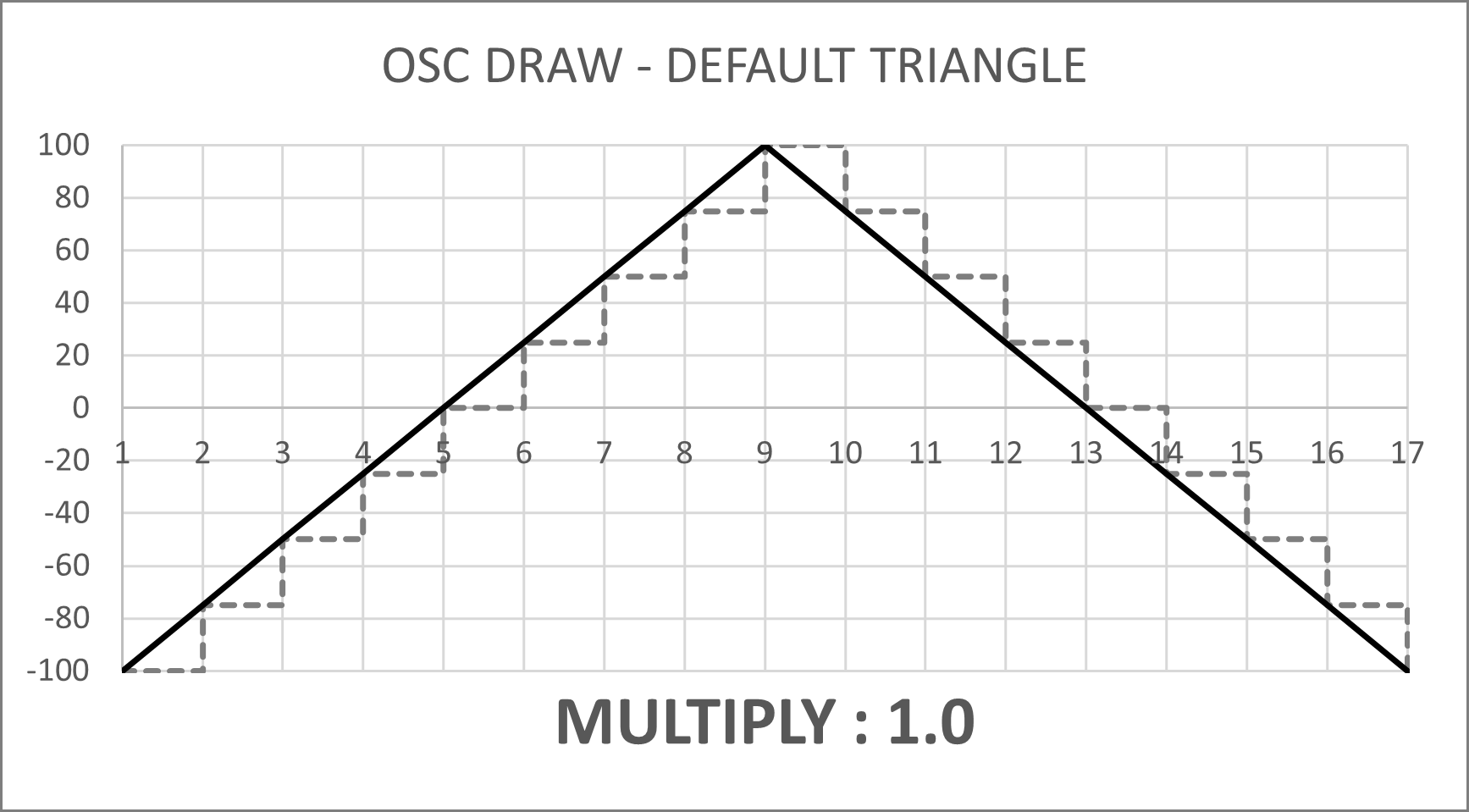

Par défaut, on dessine l'oscillateur personnalisé sur une période d'un cycle, période qui correspond à la fréquence de référence utilisée pour les oscillateurs Square et Saw (et de fait, pour l'oscillateur Sub).
En augmentant la valeur du paramètre MULTIPLY (de 1.0 jusqu'à 32.0, résolution décimale), on va ainsi augmenter artificiellement la fréquence propre de l'oscillateur personnalisé par rapport à la fréquence de base des oscillateurs Square/Saw (et Sub), en accélérant sa vitesse de lecture.

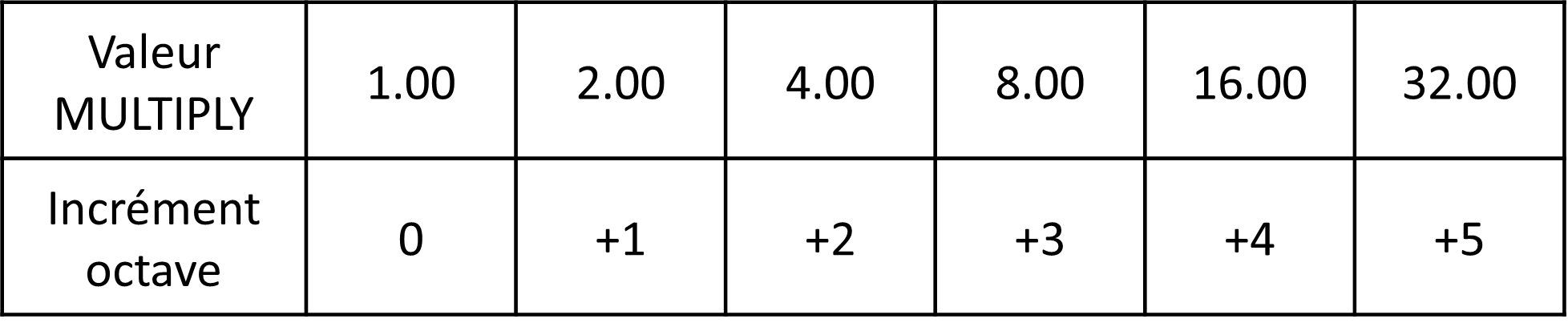

Par exemple, une valeur MULTIPLY de 2.0 règle la fréquence de l'oscillateur personnalisé à une octave au-dessus de la fréquence de référence, car pour la période de temps qui correspond à la fréquence de référence, son cycle sera lu deux fois. Il est intéressant de pouvoir ajuster avec des valeurs de MULTIPLY non-entières (par exemple, 1.7), ce qui modifier le contenu harmonique de l'oscillateur personnalisé car le cycle original ne bouclera pas parfaitement.
Il faut noter que l'on ne peut qu'augmenter cette fréquence, pas la diminuer.
Enfin, se rappeler que la notion d'augmentation d'octave avec le paramètre MULTIPLY est relative car on peut "tricher" en dessinant par exemple une onde qui se répète deux fois (donc deux cycles) ou plus, sur la seule période FORM (voir "double saw" dans les exemples).
ET LE MOTION SEQ DANS TOUT ÇA ?
Le S-1 permet d'enregistrer le mouvement des paramètres contrôlés par les potentiomètres en façade pour la séquence que l'on programme (qui peut faire une longueur maximum de 64 pas, 16 pas par défaut) : filtre, enveloppe, range, forme de l'oscillateur LFO, volume des oscillateurs, enveloppe, reverb, delay, etc.
La limite est de 8 paramètres distincts maximum (le S-1 affiche "FULL" quand il ne peut plus enregistrer de variations de paramètres).
Pour effacer toutes les valeurs de variations de paramètres enregistrées pour une séquence, il faut appuyer sur SHIFT + pad 13 [MOTION], puis valider avec le pad 2 [ENTER]. Utile quand on ne sait plus où on en est.
L'enregistrement de variation des paramètres peut se faire soit "en direct" lors de la lecture/enregistrement de la séquence (bouton PLAY + RECORD allumés) ou bien étape par étape, en navigant avec la molette TEMPO/VALUE entre les étapes (bouton RECORD allumé seul), puis en tournant le potentiomètre voulu à la valeur souhaitée pour l'étape en cours d'édition. L'édition step-by-step permet donc une édition précise des paramètres par étape, très confortable.
Là ou ça devient intéressant, c'est que les paramètres SWITCH et surtout MULTIPLY sont accessibles par les potentiomètres (SAW et SQUARE, respectivement) via raccourci en combinaison avec la touches SHIFT et donc enregistrables dans une séquence (soit en direct pendant la lecture, soit étape par étape, comme décrit précédemment).
Ceci permet par exemple de créer des variations de fréquences de l'oscillateur personnalisé via le paramètre MULTIPLY pour la séquence programmée. De même, l'activation/désactivation de cet oscillateur (ainsi que le mode d'interpolation SLOPE/STEP), qui se traduit concrètement par une bascule entre l'oscillateur SQUARE et l'oscillateur personnalisé (en STEP ou SLOPE) peut donner des résultats assez originaux.
Je vous encourage à tester pour la création de séquences bien glucoses.
EXEMPLES DE FORMES D'ONDE

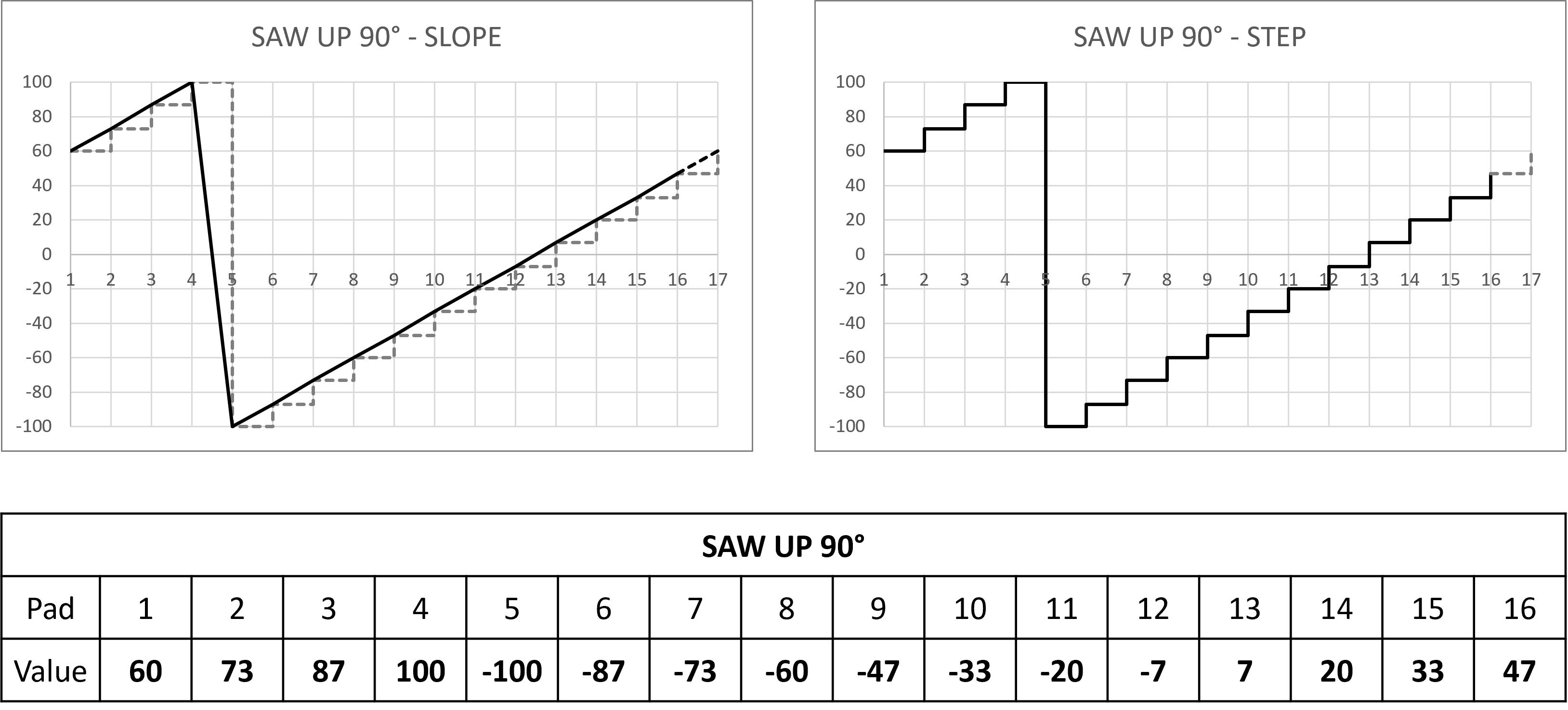

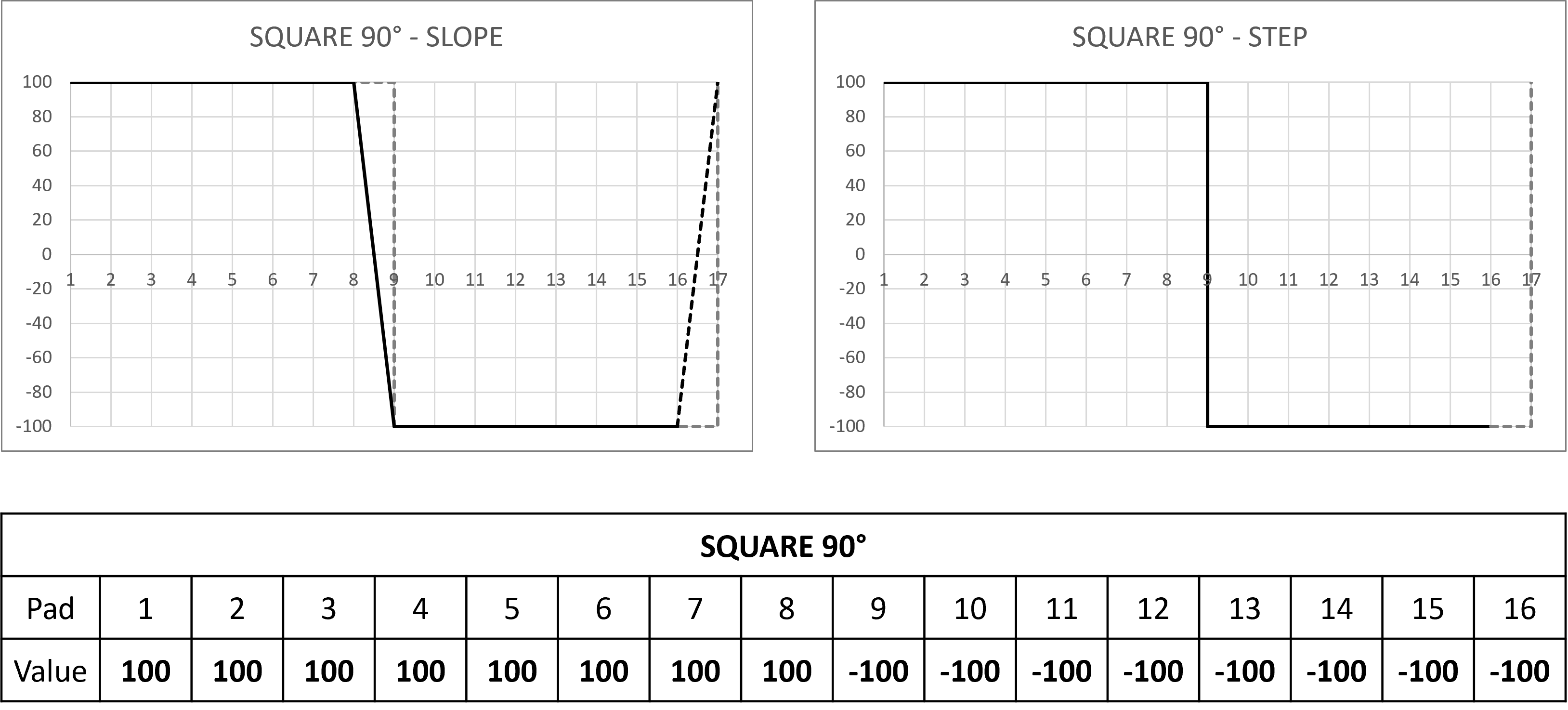

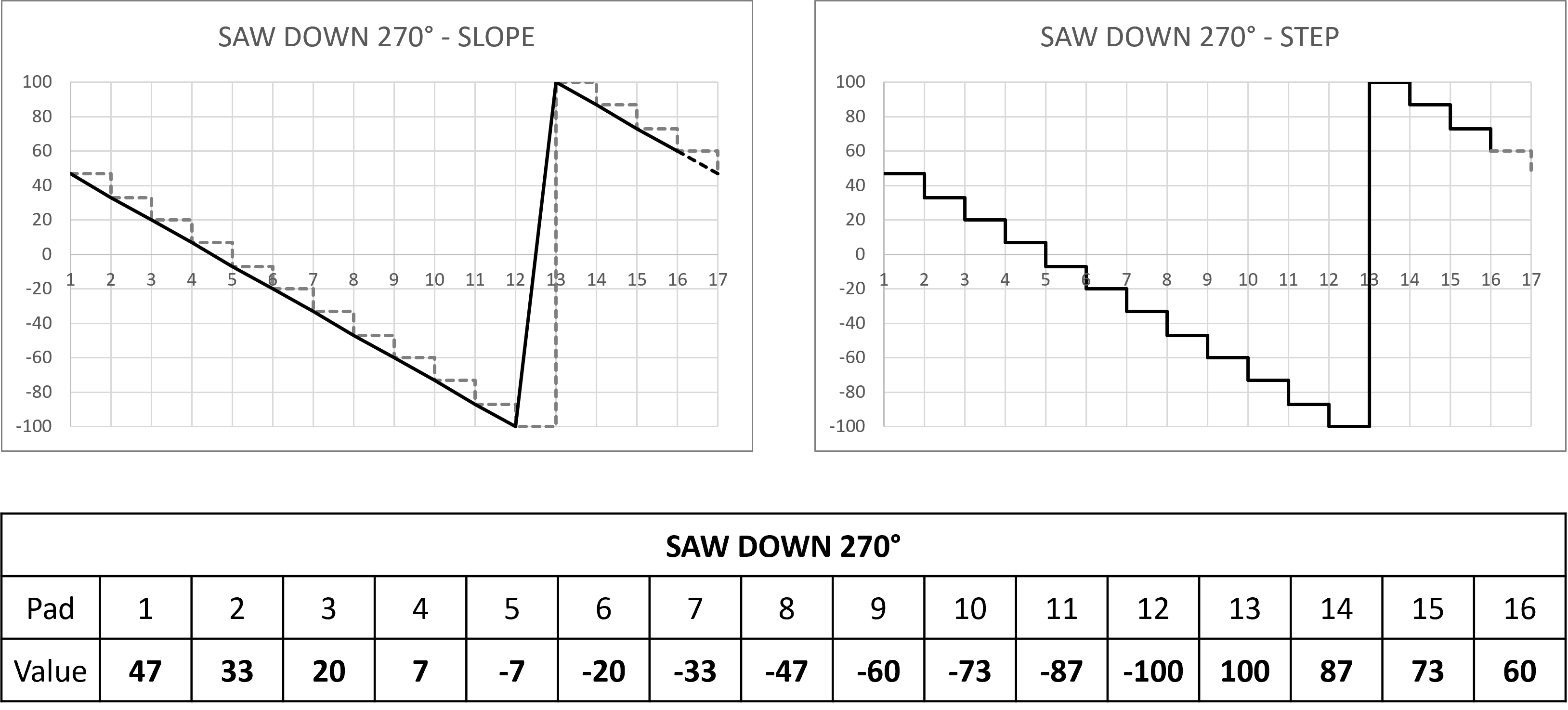

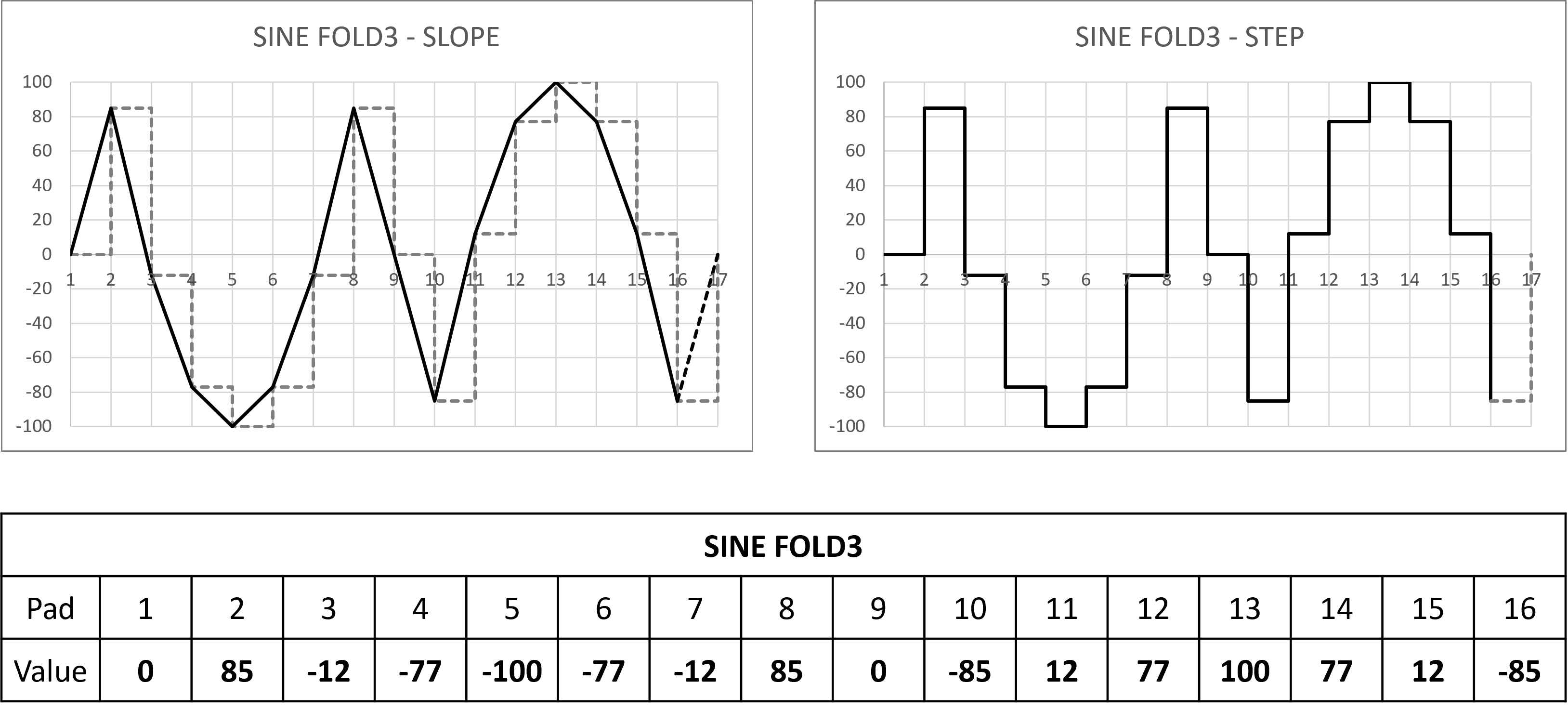

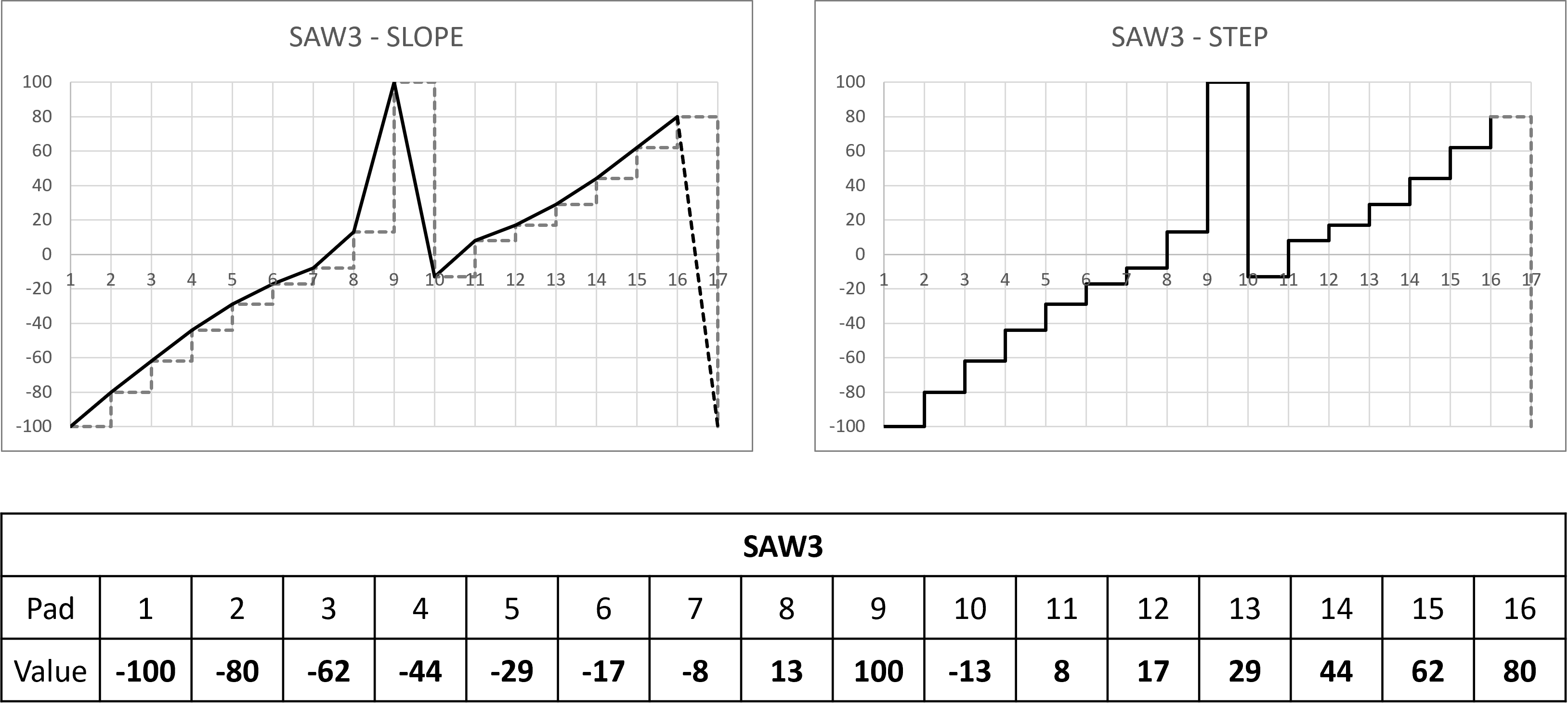

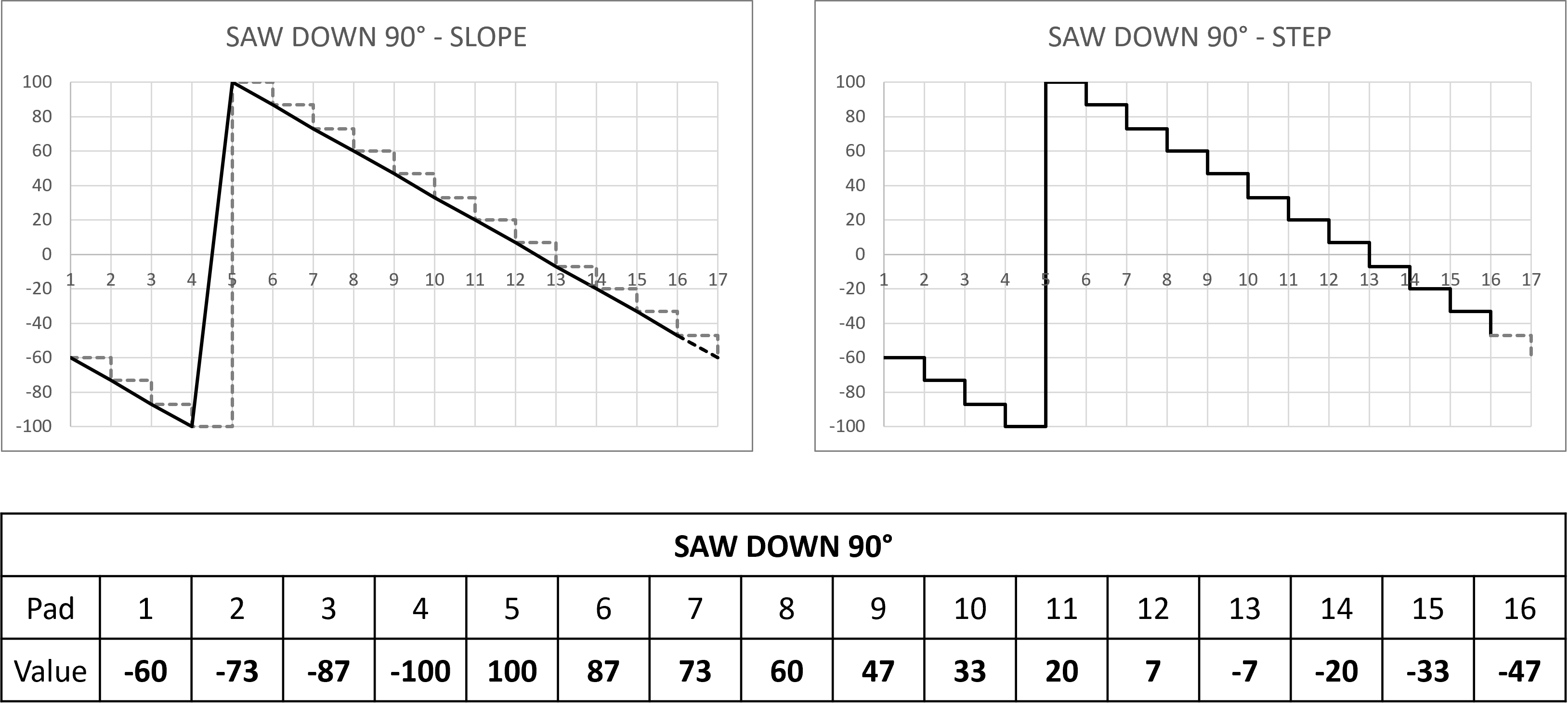

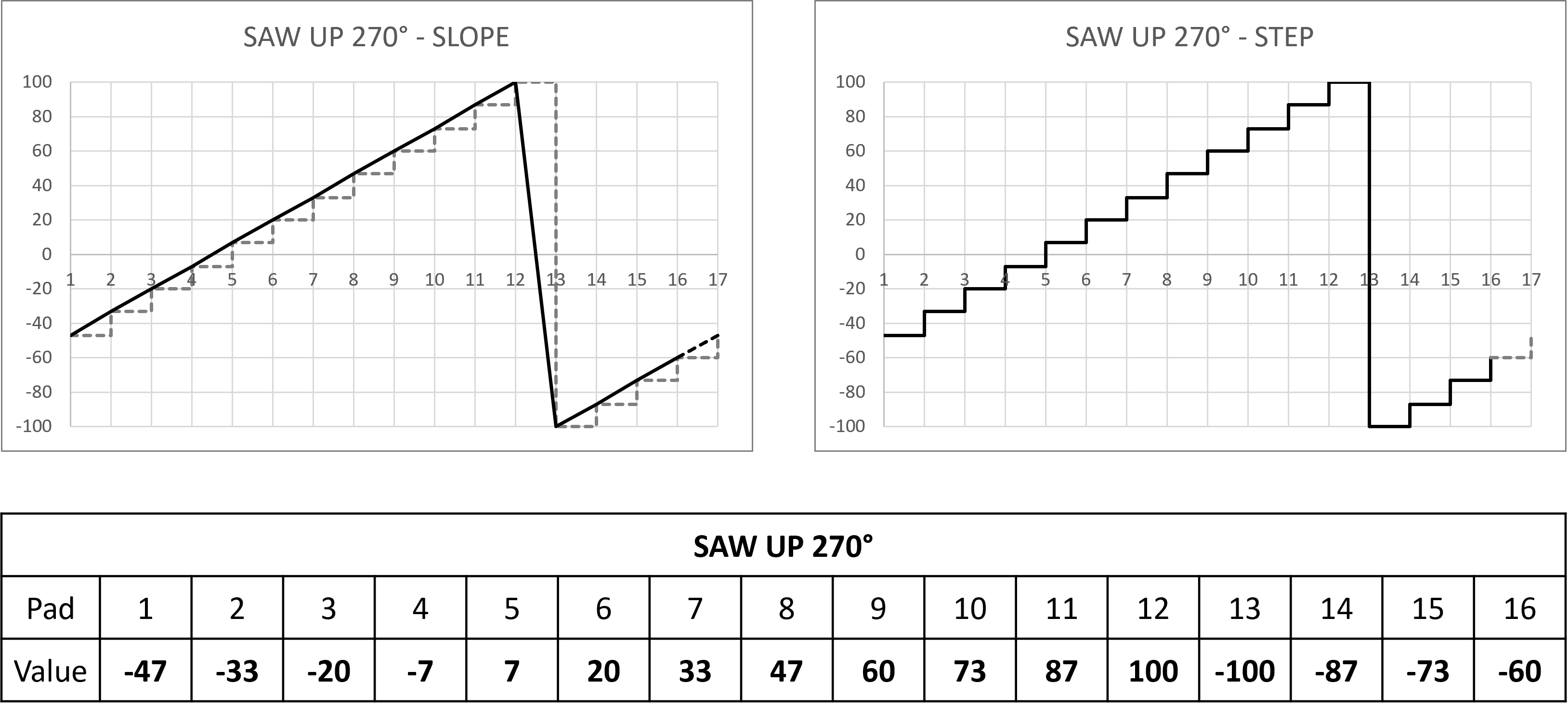

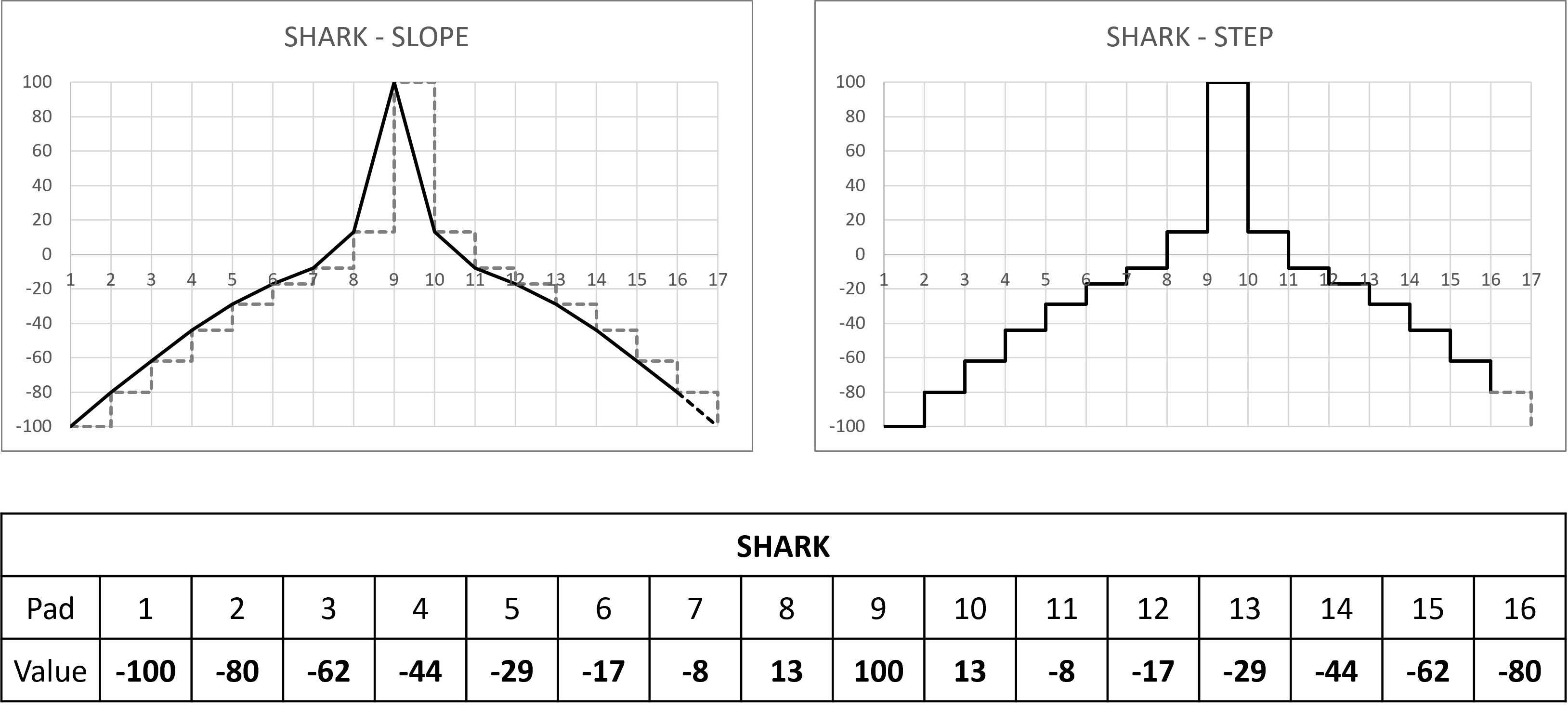

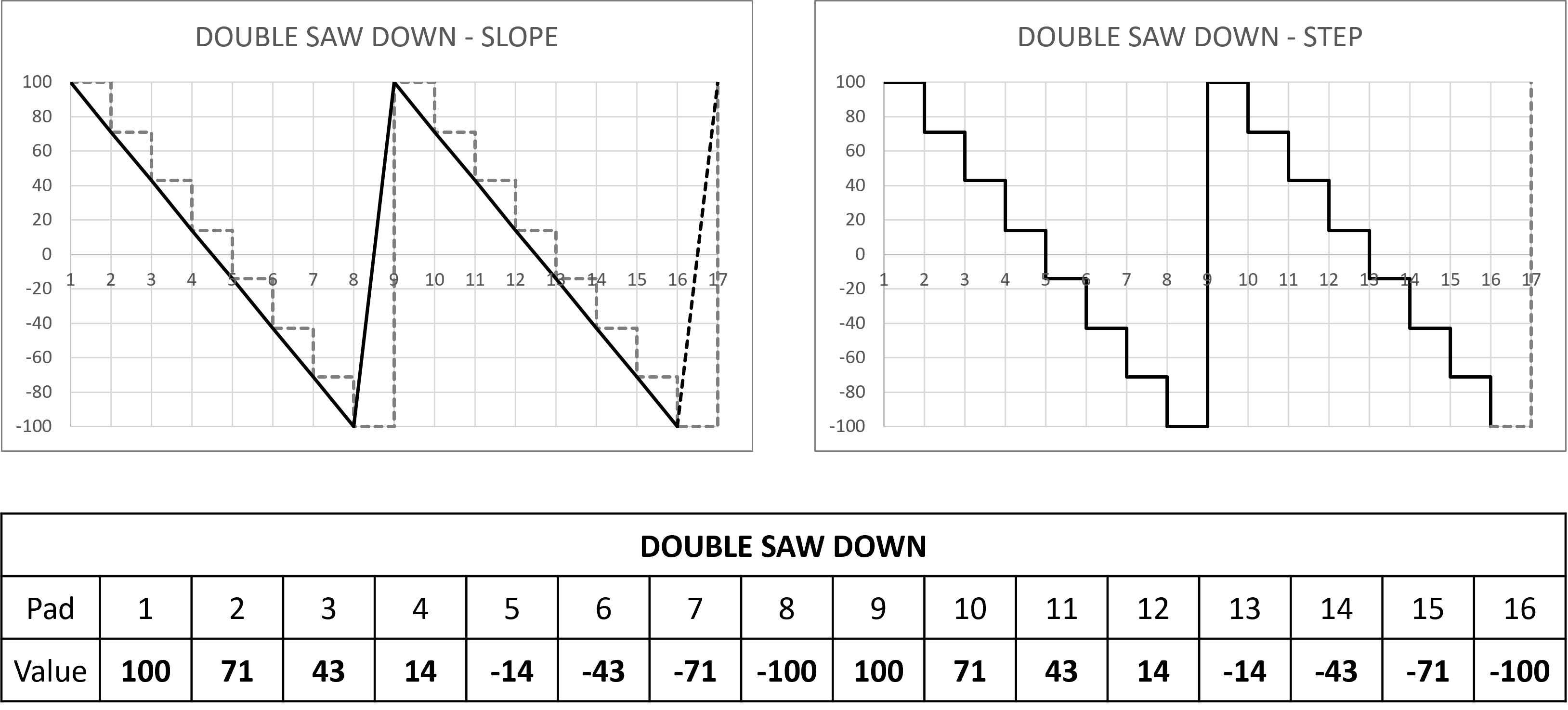

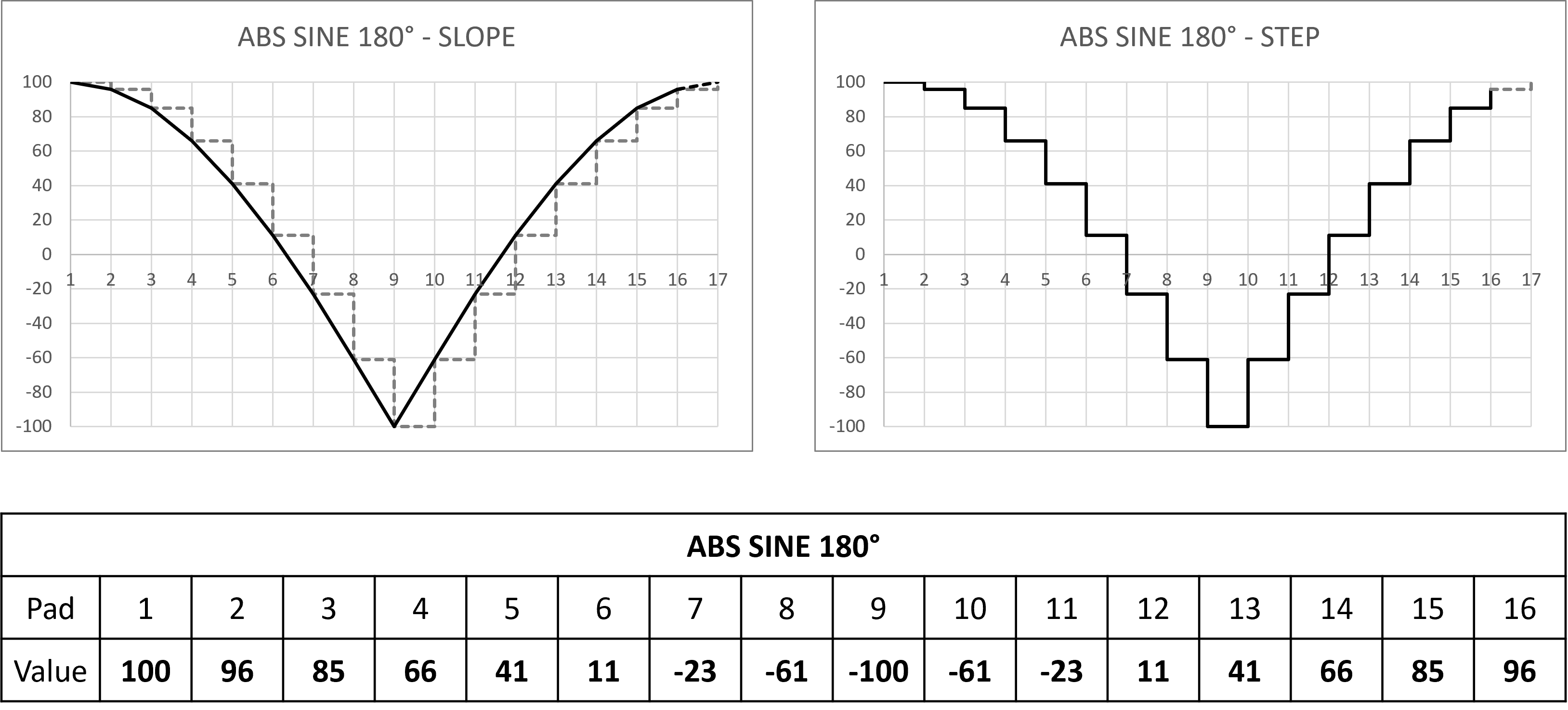

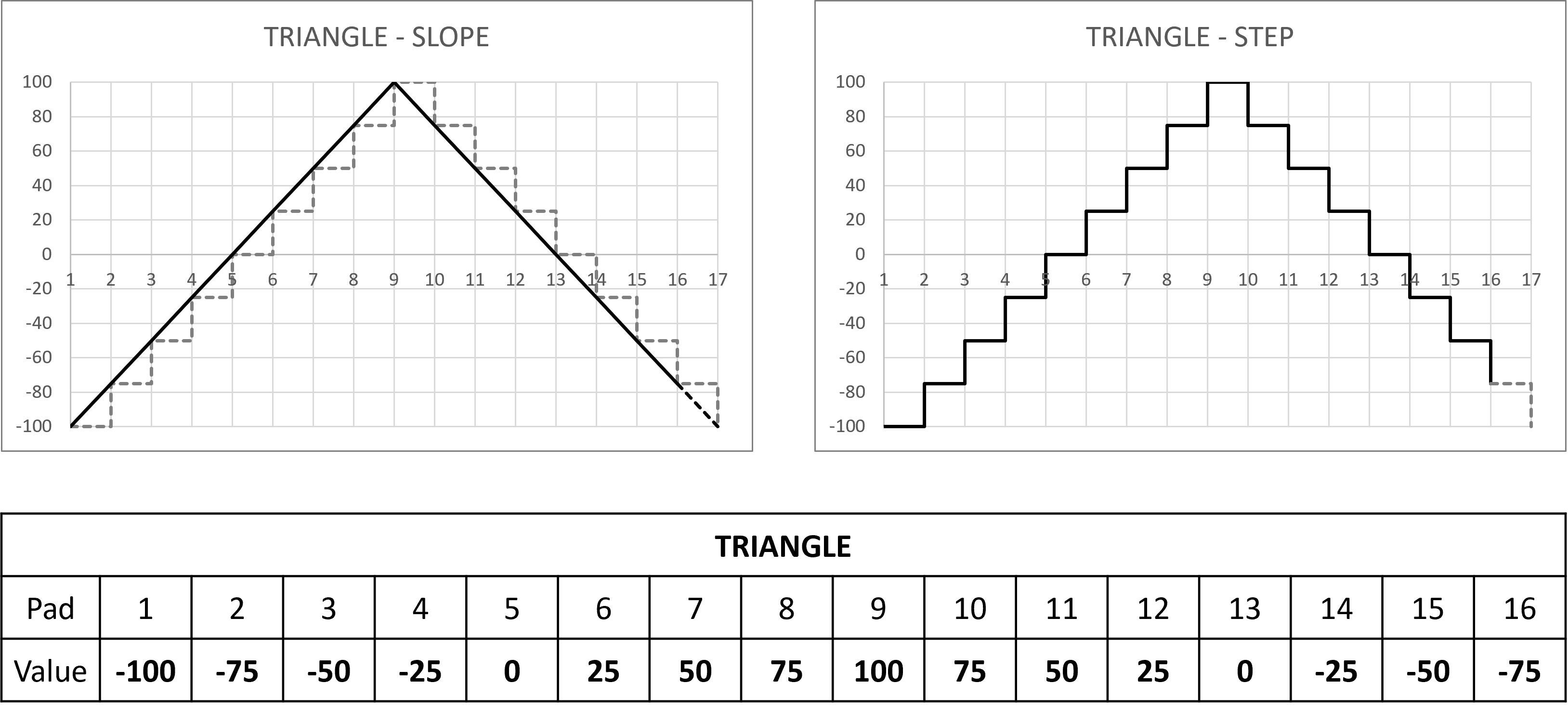

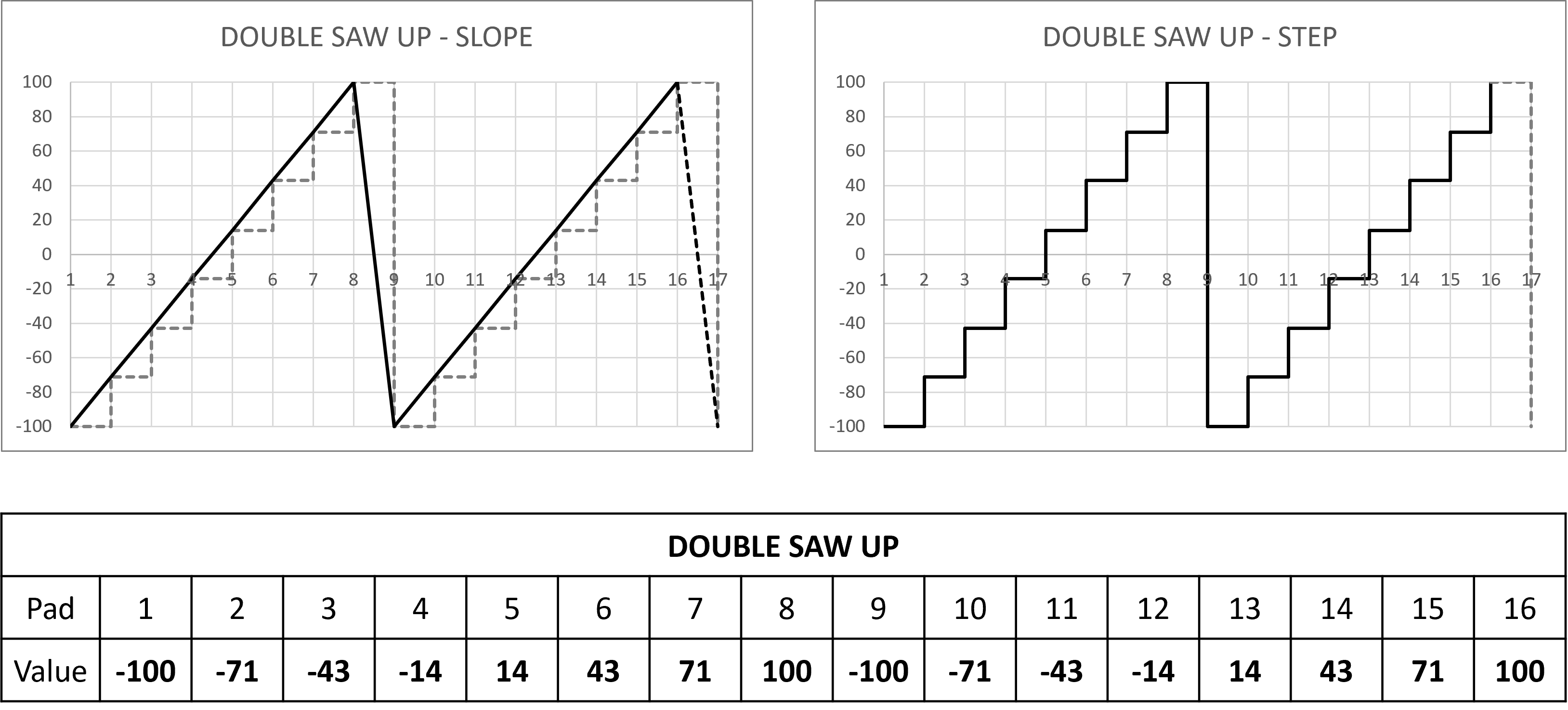

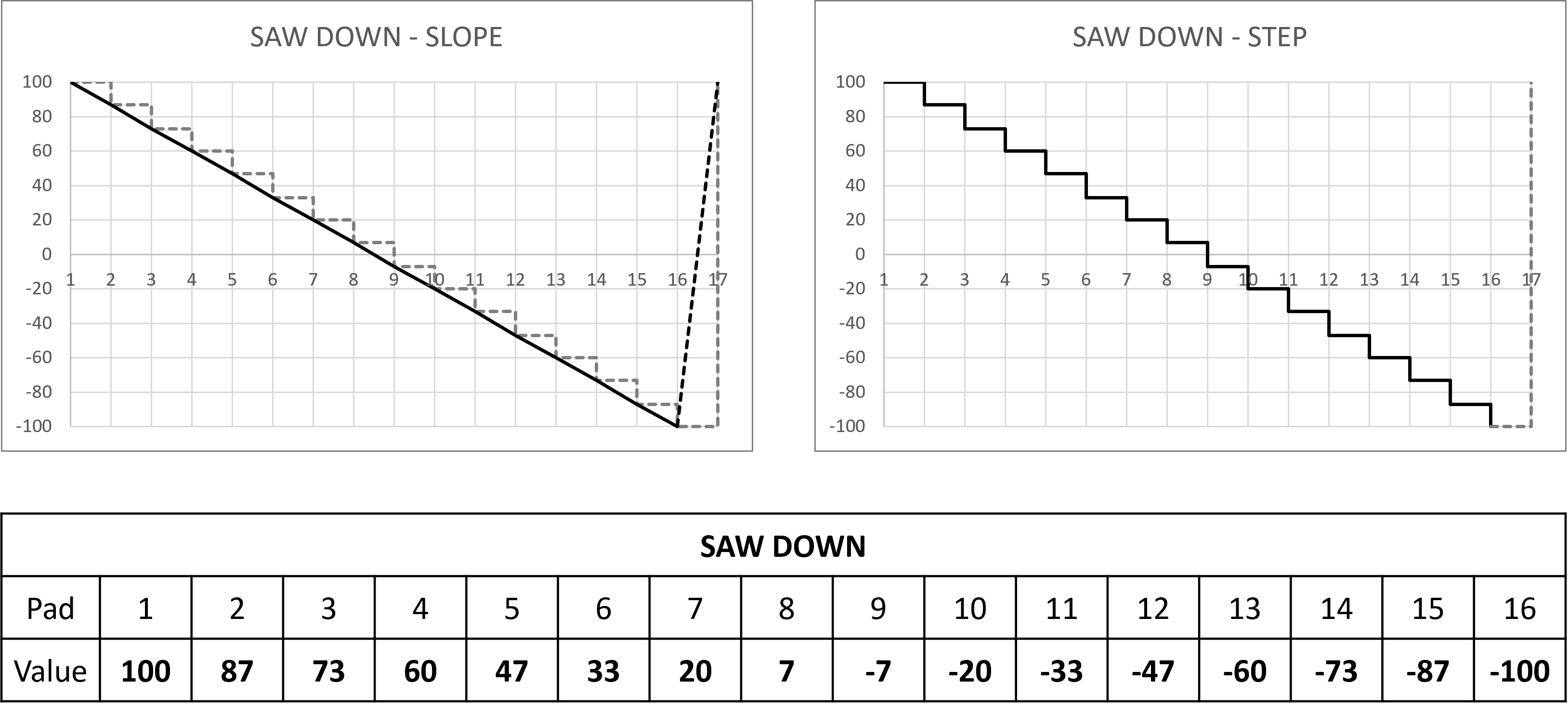

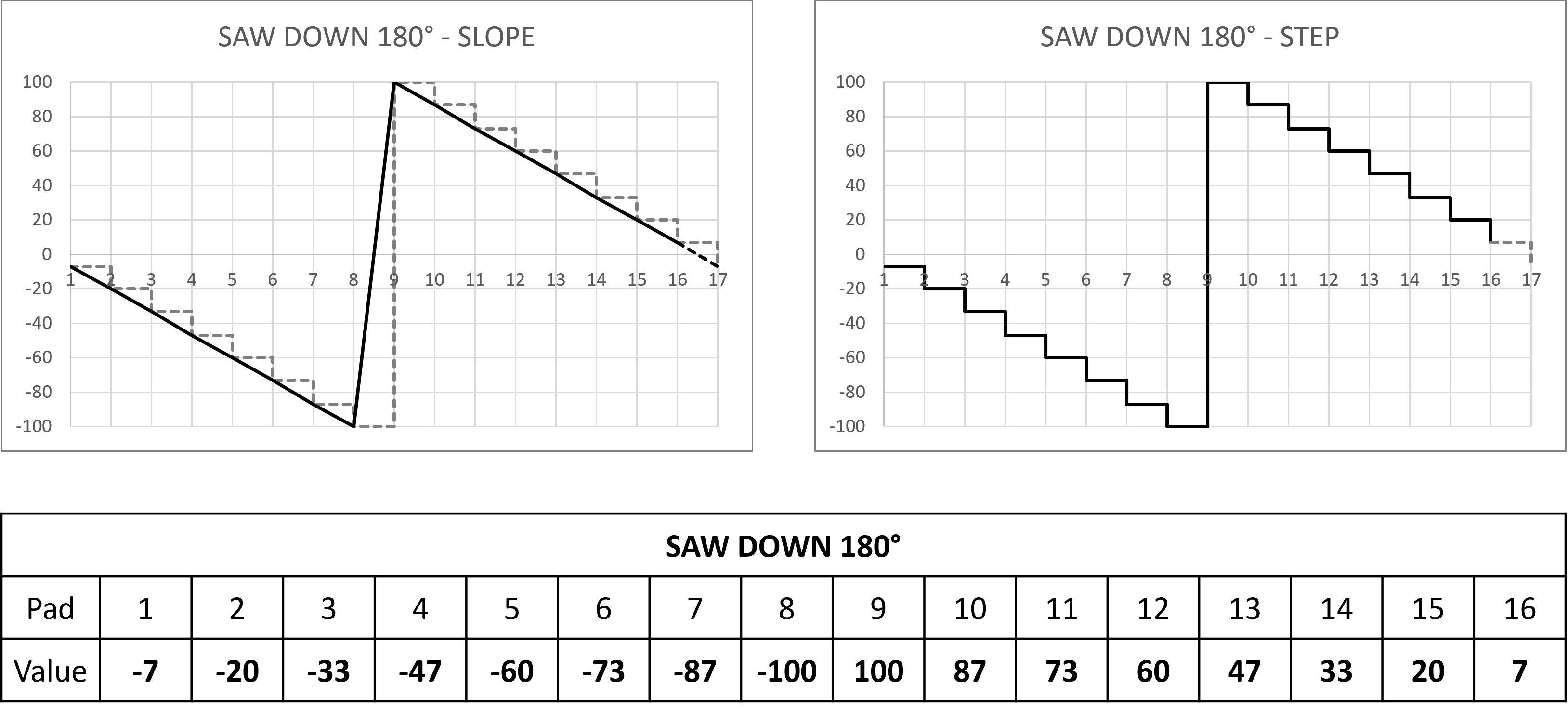

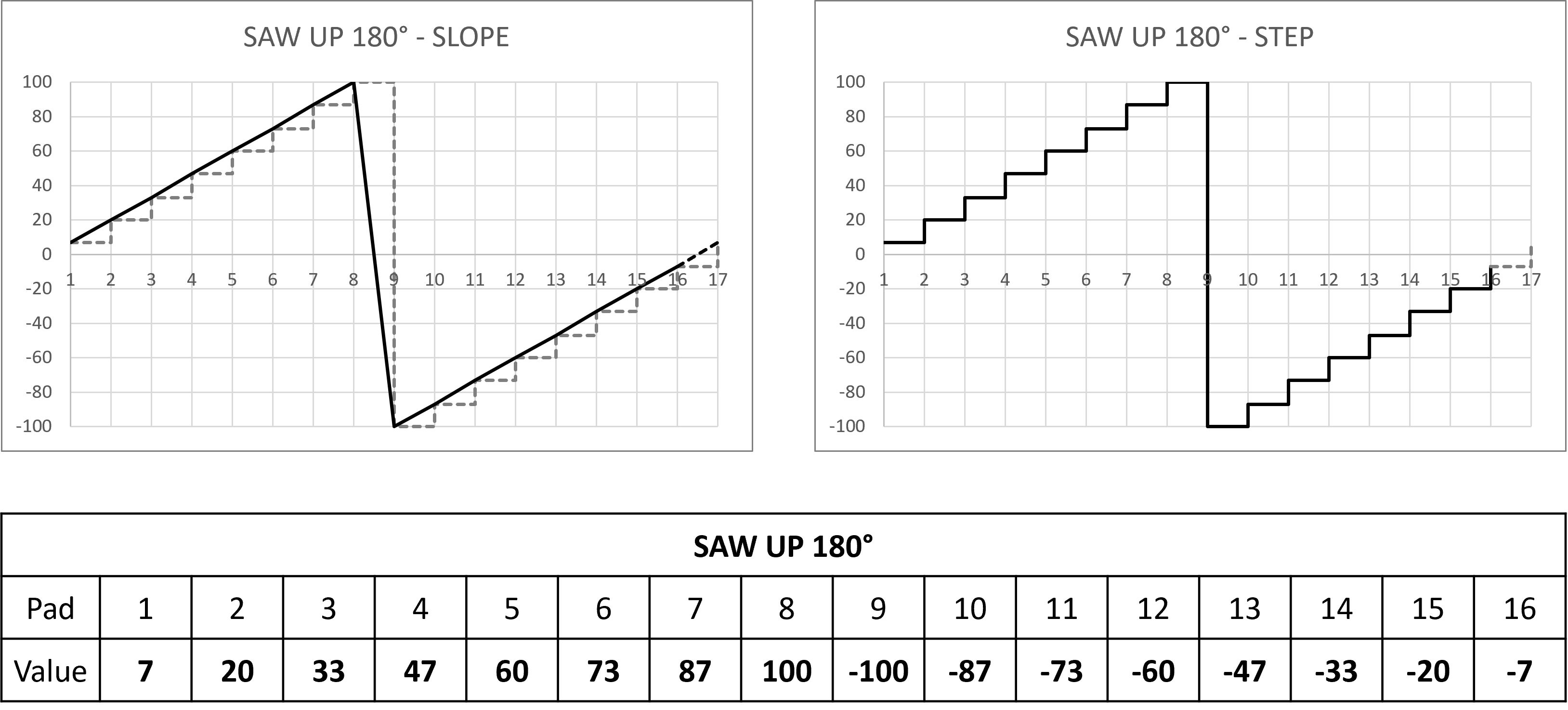

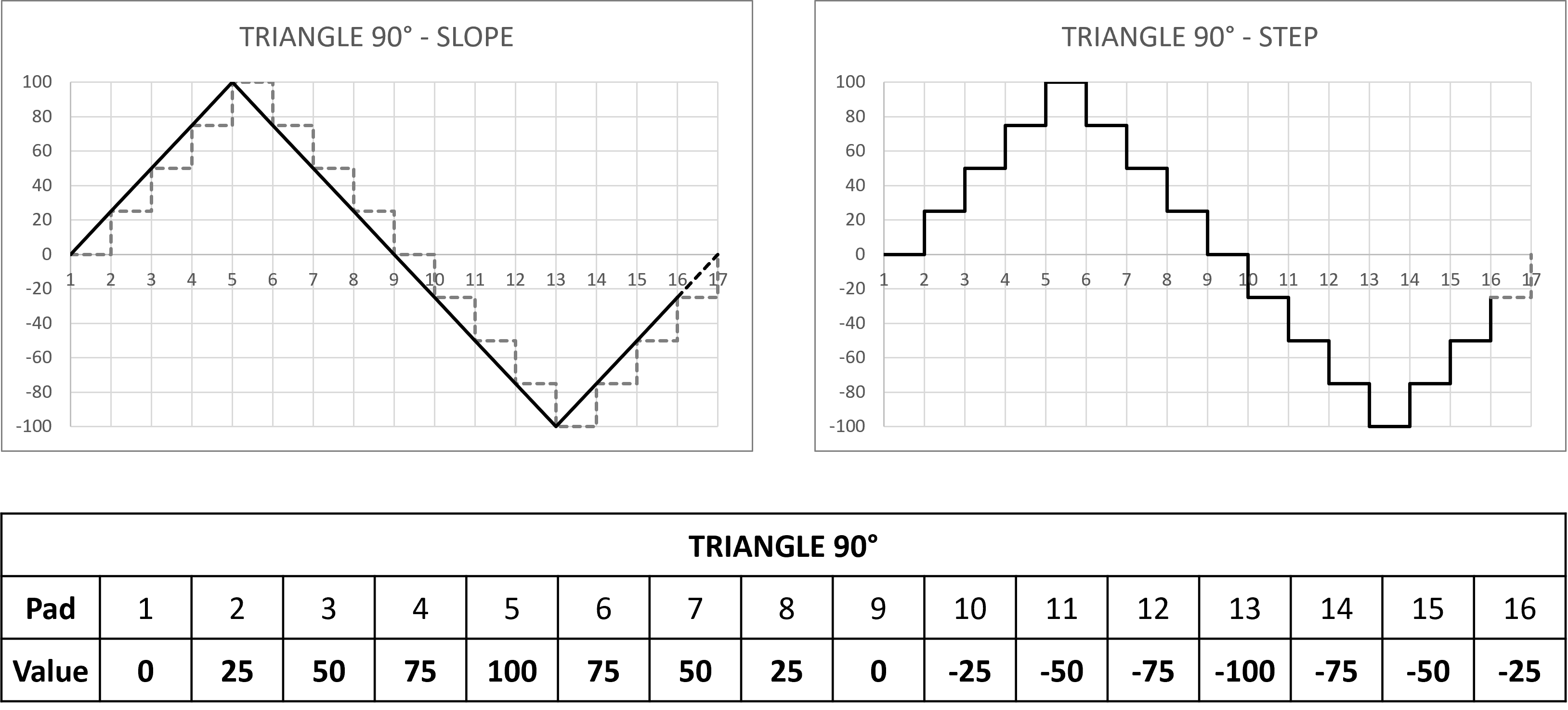

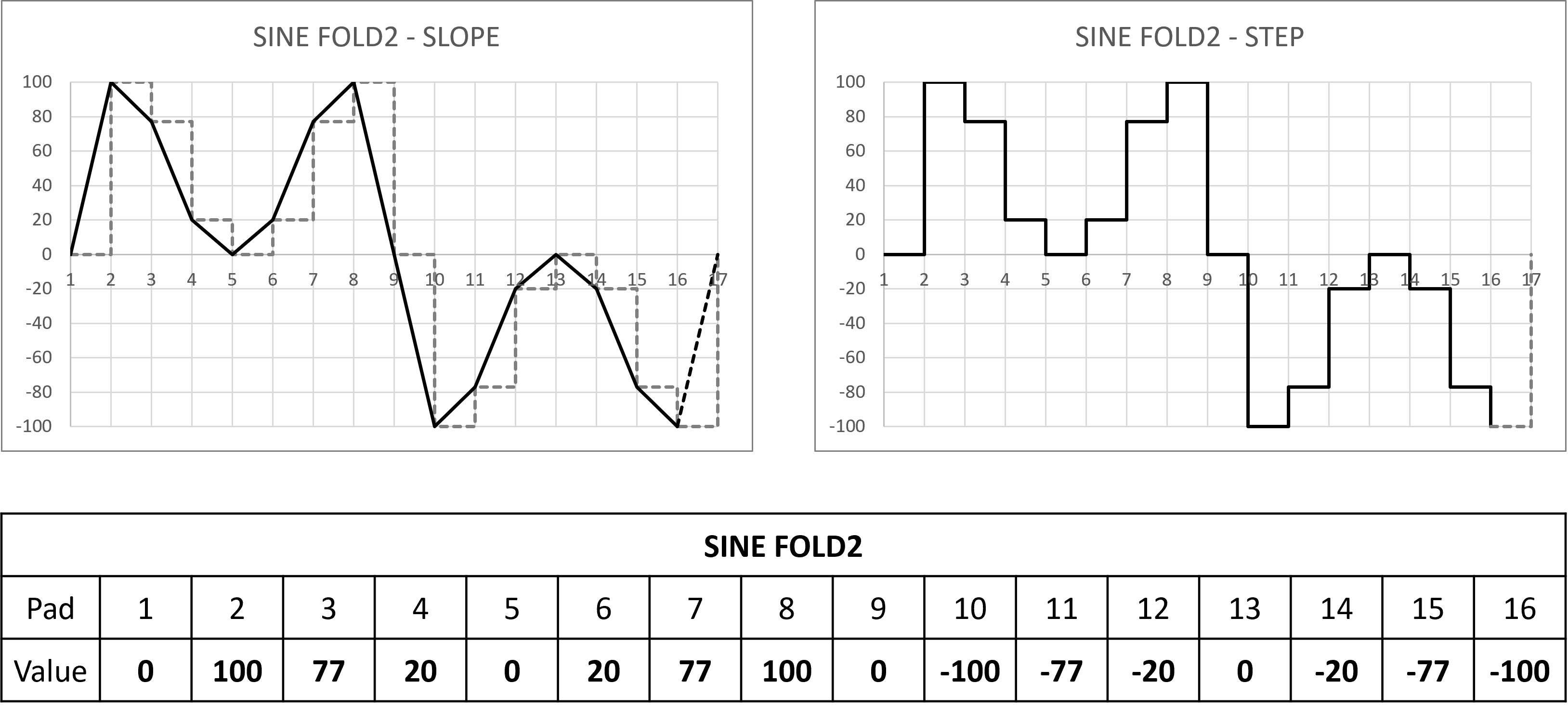

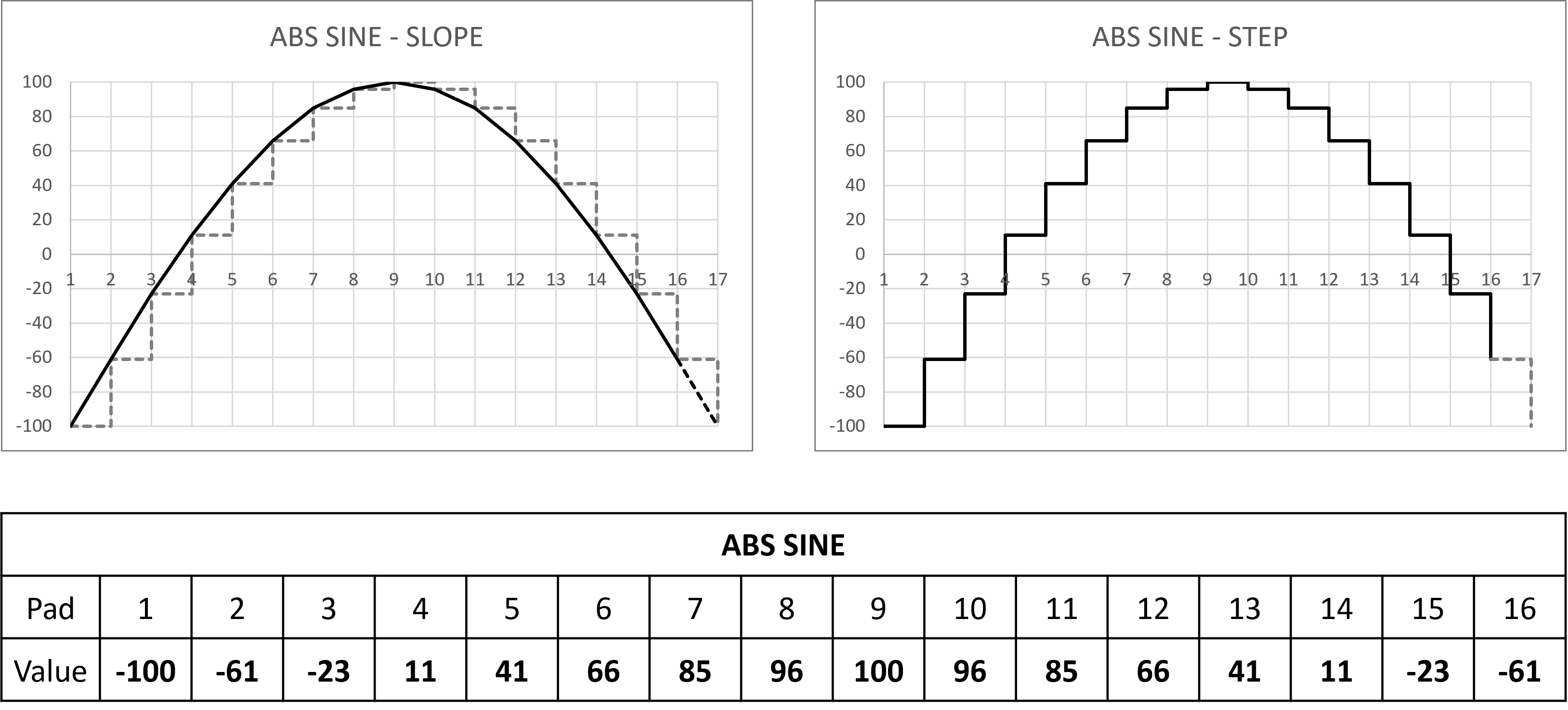

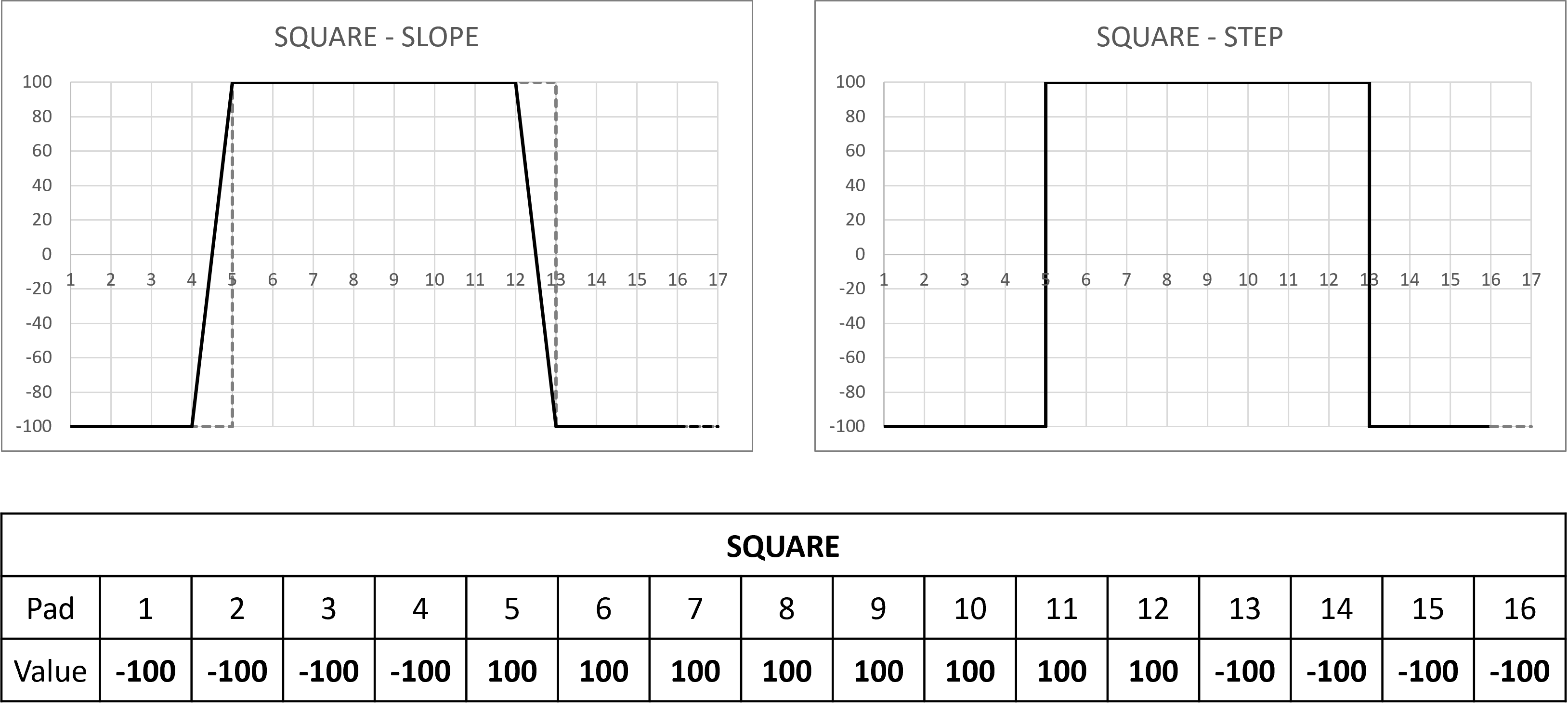

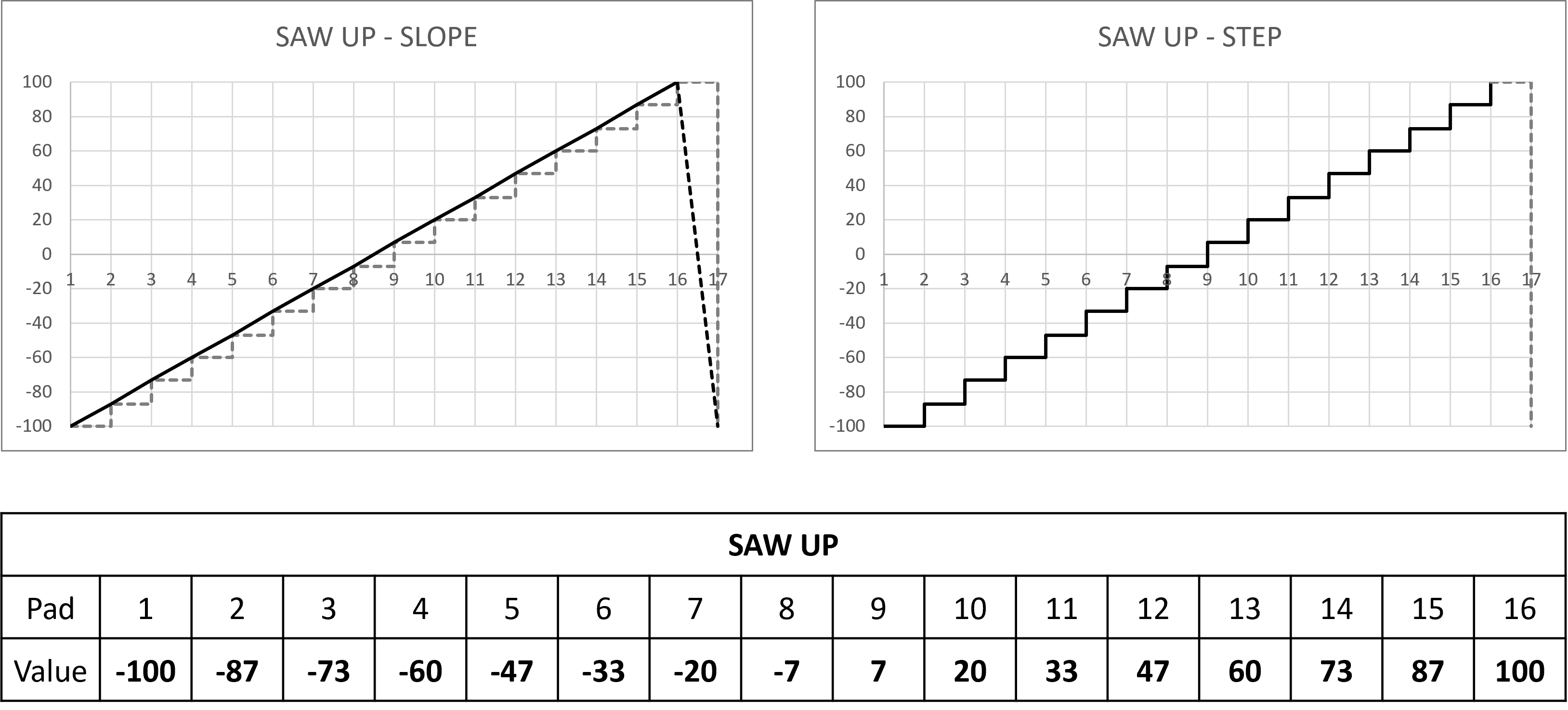

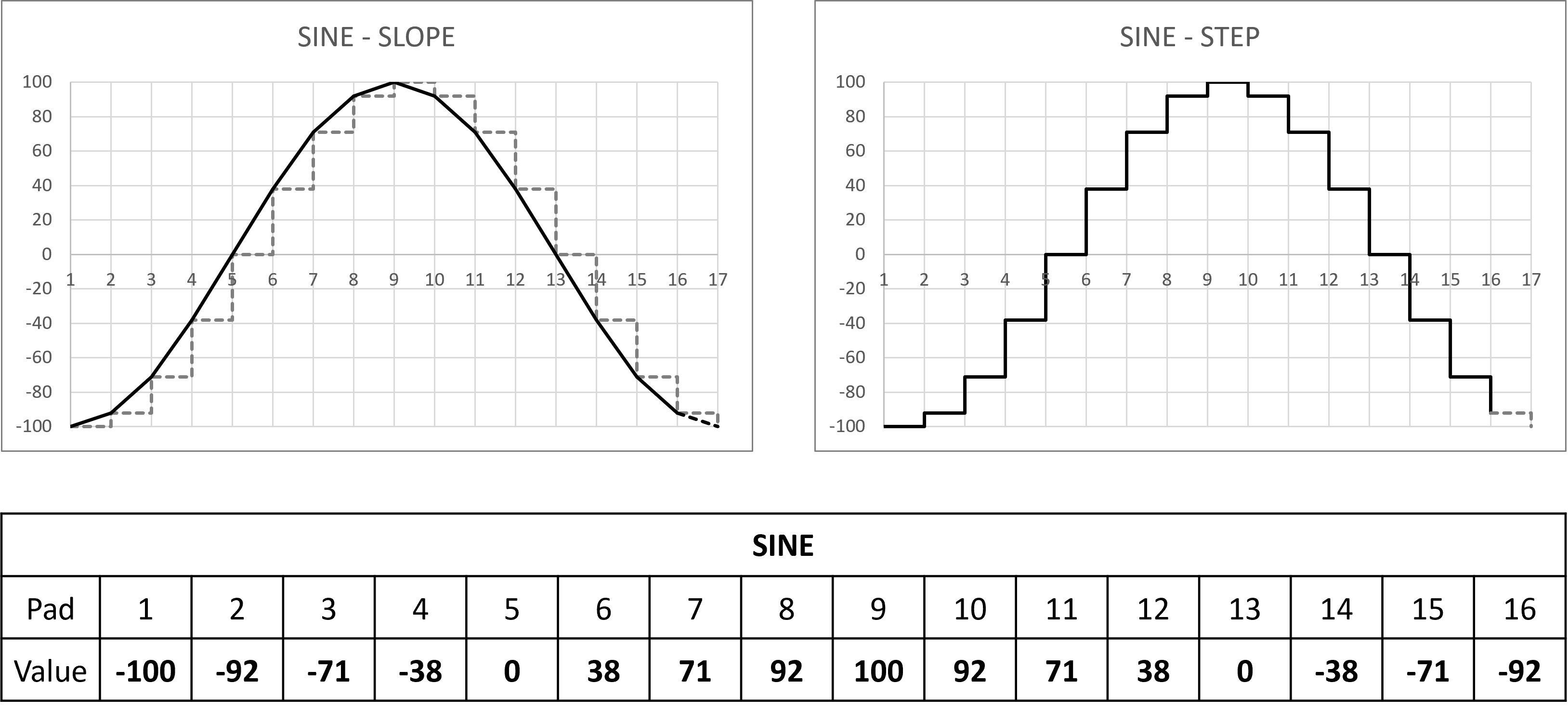

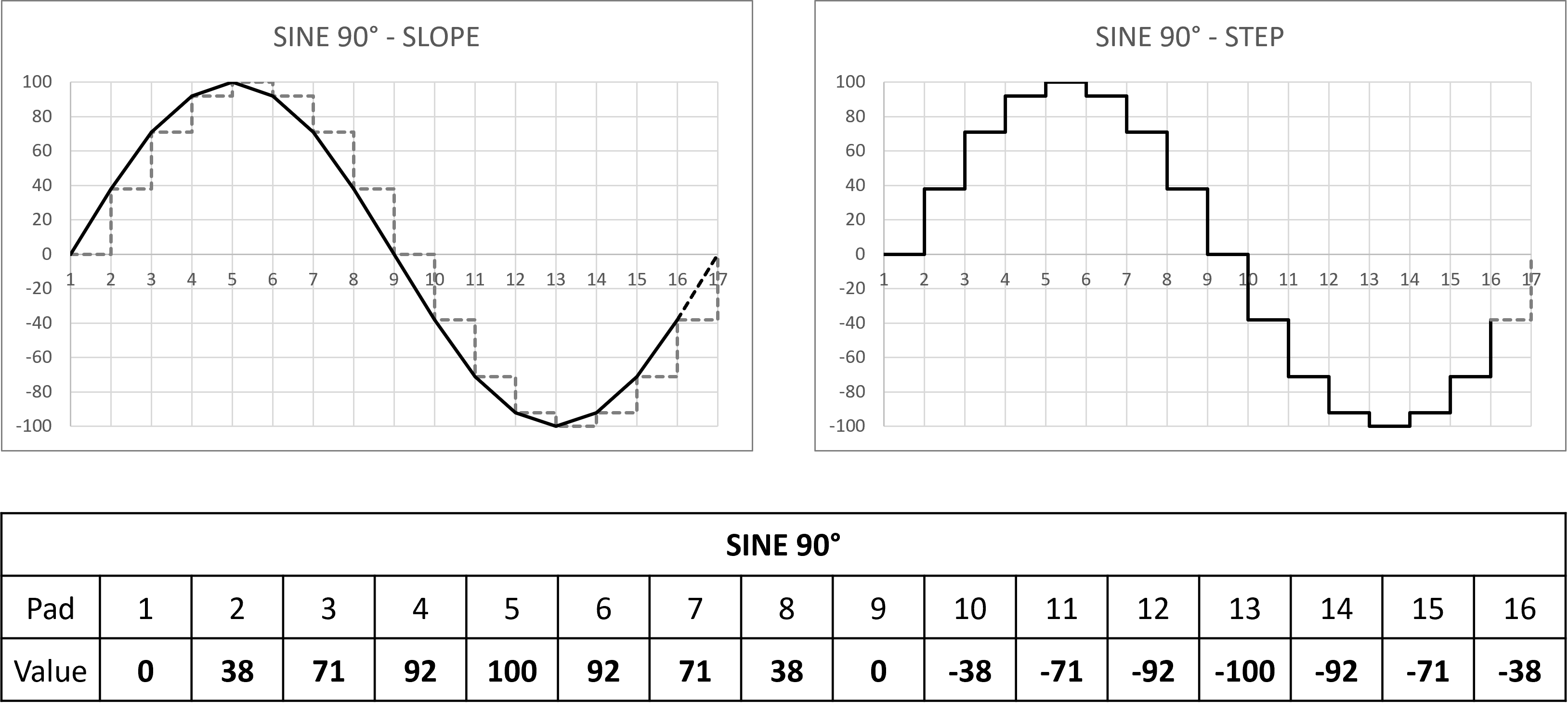

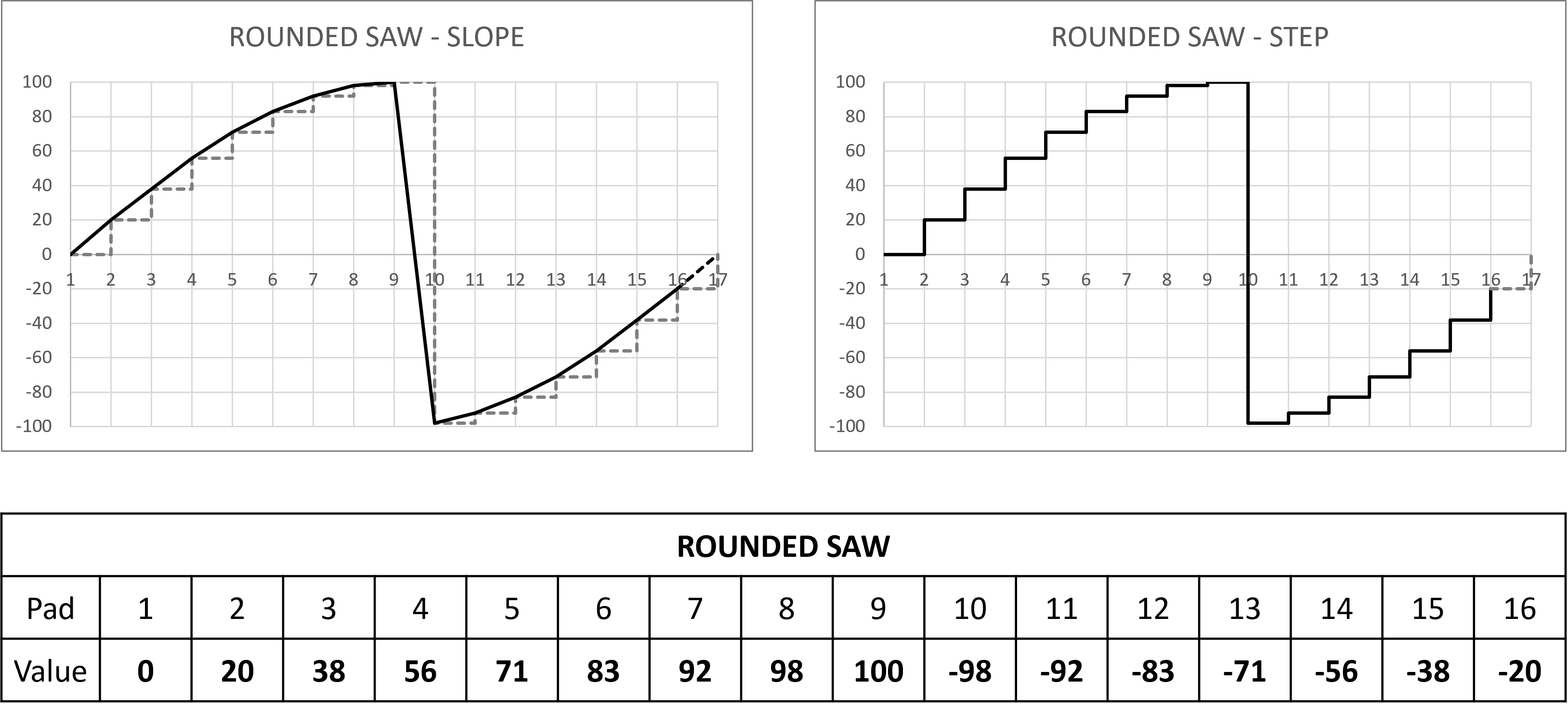

Voici quelques exemples d'oscillateurs personnalisés avec les valeurs à renseigner pour chaque pad en mode FORM. J'ai inclus des déclinaisons avec différents déphasages (90°, 180° et 270°) pour certaines formes d'onde car cela a un impact dès que l'on va mixer l'oscillateur personnalisé avec les oscillateurs Saw et Sub.
J'ai fait figurer pour chaque représentation graphique une 17ème étape (en pointillés), pour illustrer comment se passe le bouclage de l'oscillateur.

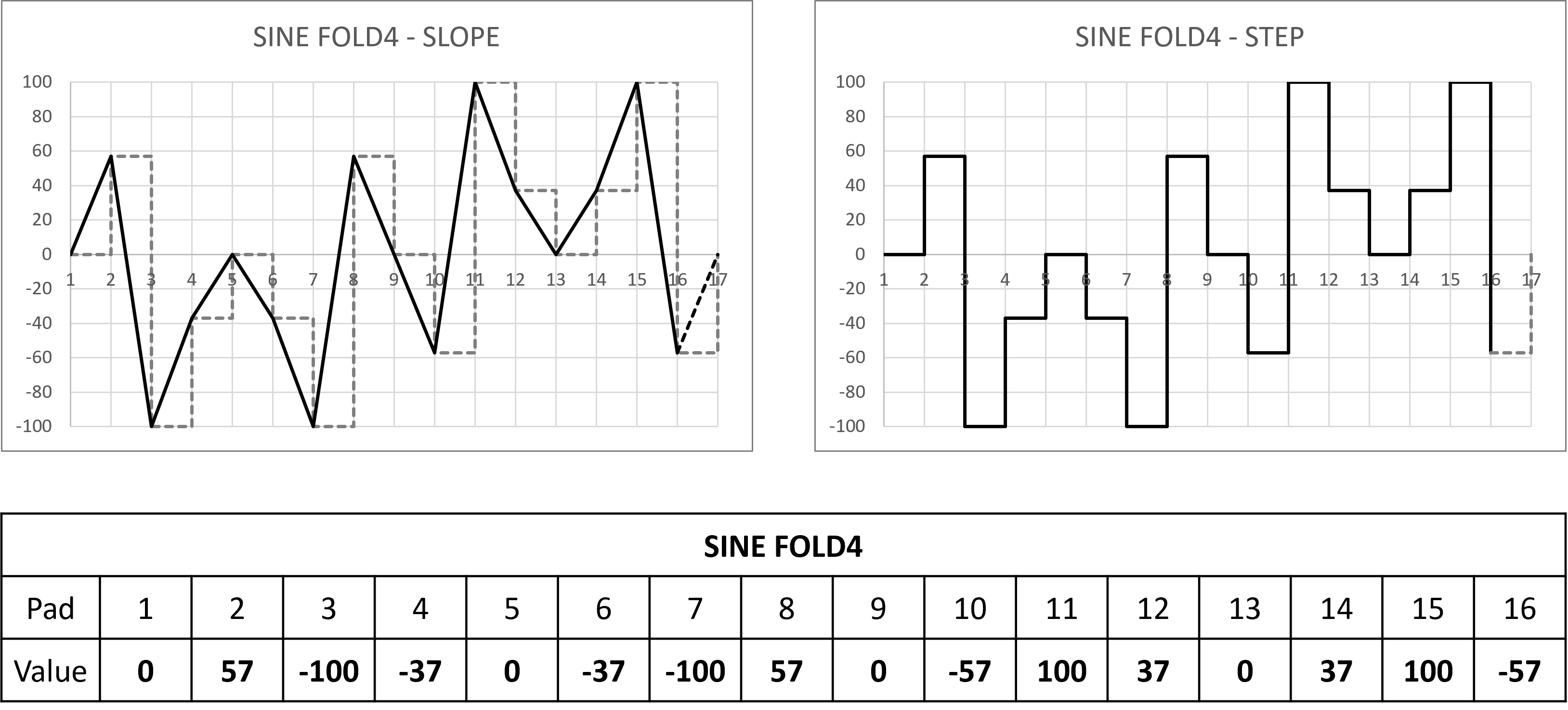

Si vous cherchez des sonorités de type "bell", je vous invite à essayer l'onde "sine fold 4" :)
Voilà, en espérant que ce petit descriptif de la fonctionnalité OSC DRAW du S-1 et les exemples vous ont plus et vous permettront d'explorer un peu plus encore le potentiel énorme de ce synthé, décidément très bon.
