Sujet de la discussion projet enceinte 2" beyma cp 750ti + 15" beyma 15p80fe
Salut

Pour ceux que ça intéresse, voici mon projet fini :

Il me restait deux caisse vide melrow audio en cp bouleau 18mm, avec un pavillon 2" 90x55°, sans filtre interne, j'ai donc voulu les exploiter avec des hp qui me tenais a coeur de part leur qualité reconnu, fiabilité, et leurs utilisation par de nombreux mélomane, et aussi de grande marque de sono haut de gamme...j'ai donc choisi d'essayer les beyma cp750ti et 15p80fe sur les conseilles de Samuel b.corde, en filtrage actif uniquement, donc un ampli pour les compression et un ampli pour les 15".

Le but faire une enceinte full range et satellite de grande puissance et de grande qualité audio.

le 15p80fe est parfait, c'est un hp 38 bass/mid haute puissance et haute sensibilité, trés a l'aise sur le grave et aussi sur le medium, ce qui en fait un hp trés polyvalent et spécifique.

Le cp 750ti, grand standard moteur 2", trés réputé.

Le tout est filtré en actif via un LA AUDIO dlx 260, proc 6 voies.

J'ai donc lancé l'aventure, et commencé mes réglages, fréquence de coupure, pente, eq, gain , phase etc....

J'en suis arrivé a une fréquence de coupure de 800hz, entre la comp et le 38, ce raccord donne bcp de coffre a la voix, et j'avoue que je préfère toujours une grosse compression coupé bas qu'un moteur 1" coupé a 2khz...

Coupé a 800hz la puissance utile de la 750ti est de 70w aes, j'ai appliqué une pente de 12db en lr12 sur la comp a 800hz et sur le 38 a 800hz aussi.

Ne savant pas comment ce couple allait sonné ensemble, et aussi ce que donnera la sonorité du pavillon en place, j'ai donc cherché les bon eq, et j'en suis arrivé a ca :

- Pour la compression :

Shelving pente 12db de 1.5khz a 20.000hz -3db donc sur la compression, et +7db a 12khz Q 1.4, phase INV, et gain -17db.

- Pour le 15p80fe :

Shelving de 251hz pente 12db jusqu'a la fréquence de coupure 800hz -3db, phase NOR, et gain 0db

La caisse de mémoire doit etre accordé a 55 - 60hz, a vérifier.

Le son est excellent, vraiment trés agréablement surpris, je vais continuer a bidouiller les réglages, voir ce que je peut améliorer ou pas...mais c'est trés complexe, avec un filtre numérique, il y a une multitude de réglage possible, c'est infini, je fais tout a l'oreille, et en comparaison d'autre enceintes haut de gamme...

je me concentre bcp sur la restitution de la voix....

je limite la compression a 35w et le 15" a 400w, il y a deja un niveau trés important, avec une grosse marge de manœuvre.

Pour finir, ces enceinte seront utilisé la plus part du temps avec deux sub TL 21" rcf.

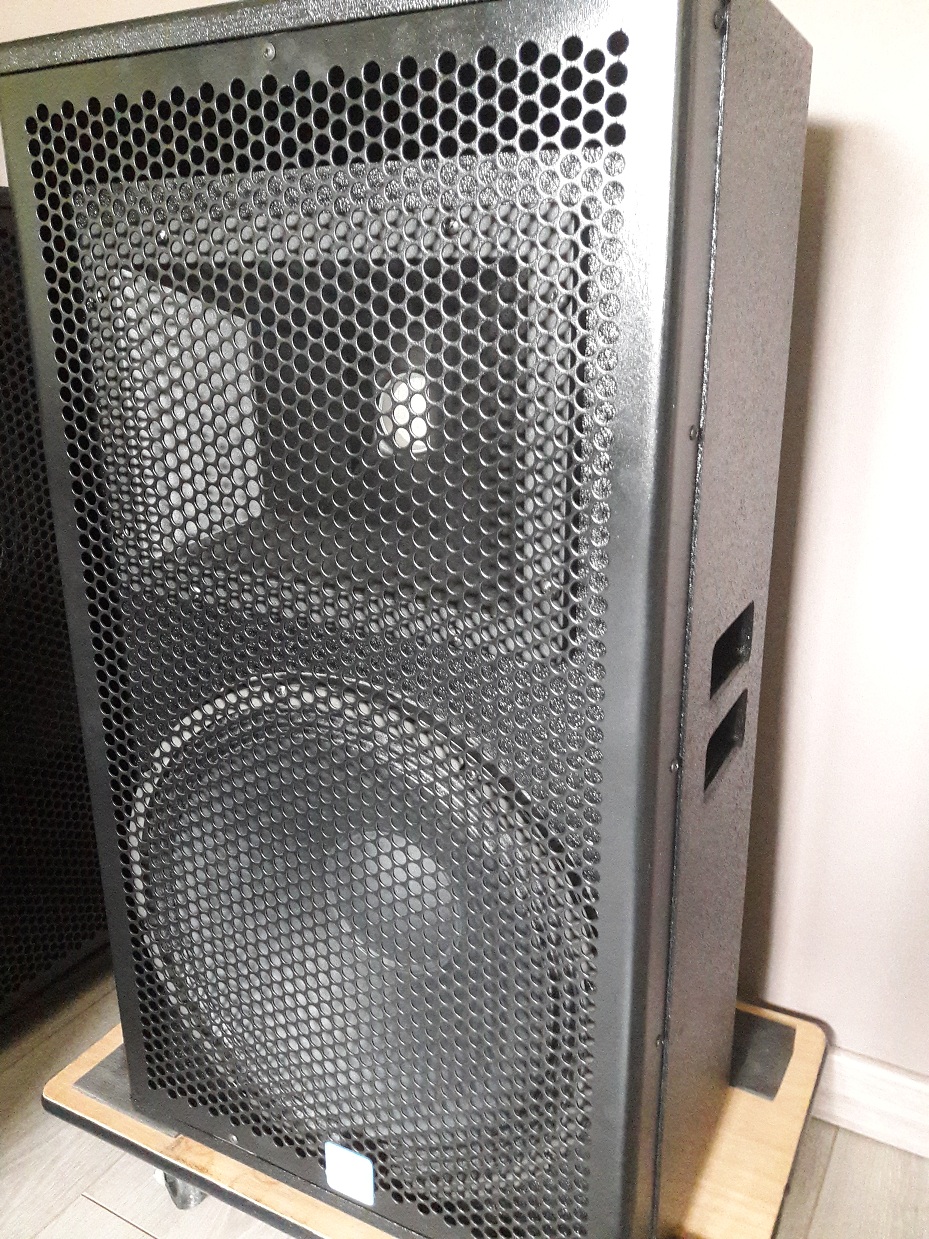

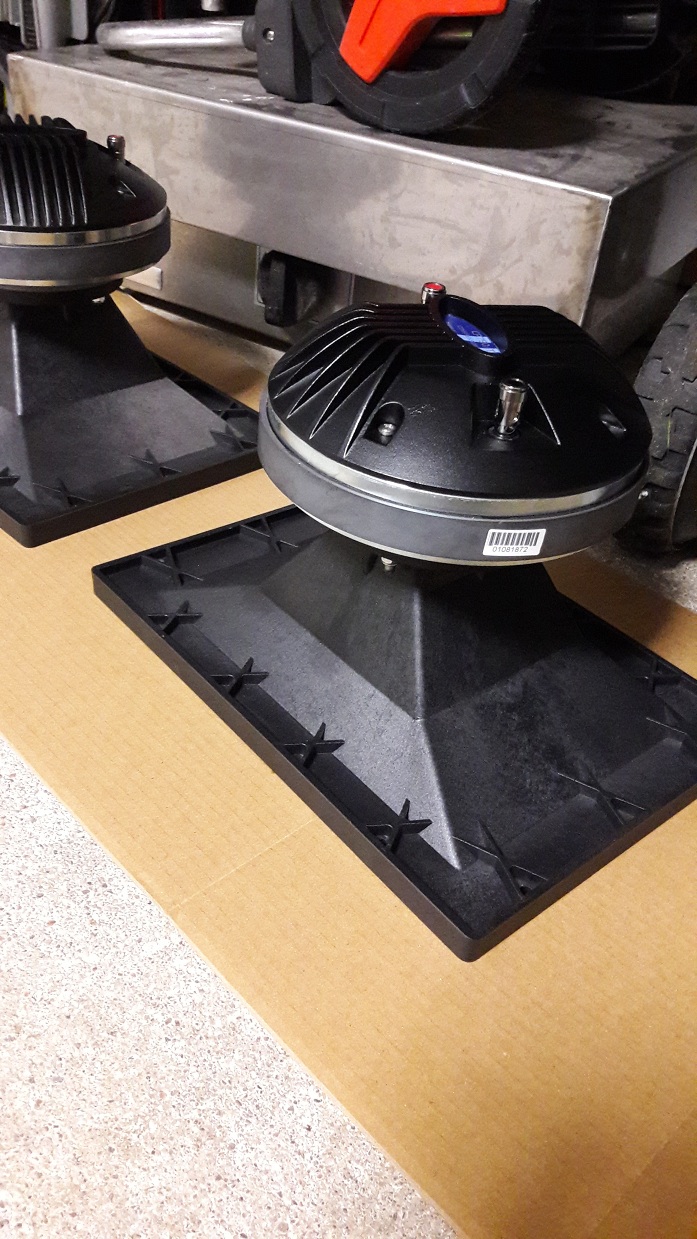

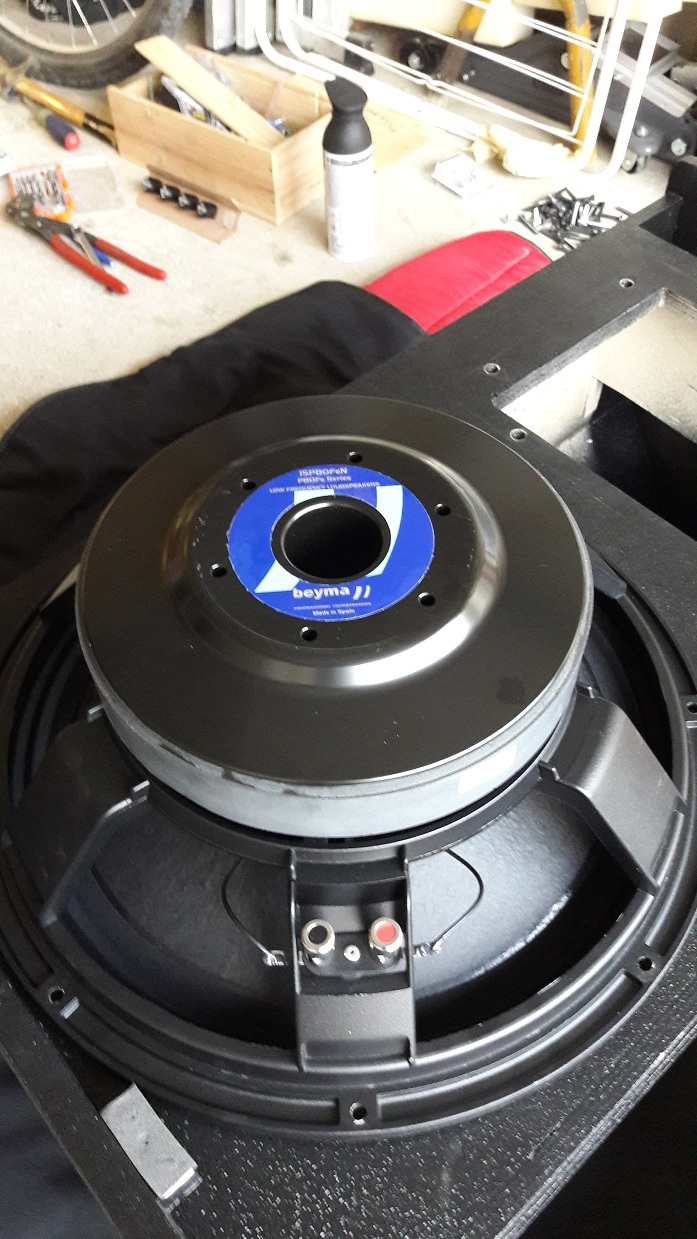

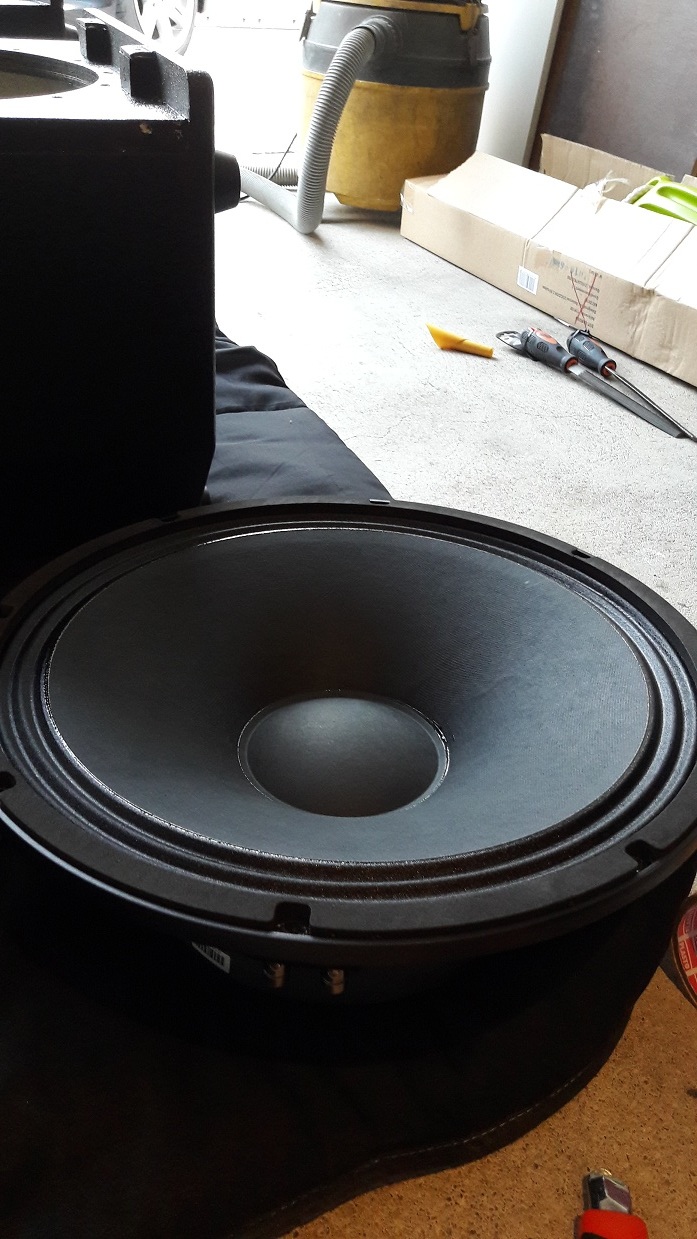

place au photos :image.php
image.phpimage.phpimage.php








[ Dernière édition du message le 03/06/2017 à 13:18:02 ]

Afficher le sujet de la discussion
11
Salut,

Beau boulot !! :) :)

je pense que pour pousser encore l'amélioration, le micro de mesure sera ton ami ^^

Chris Kazvon

-------------------------------------------------

Introduction à Hornresp et Tutoriels  -  Tutoriels Vidéo pour Room EQ Wizard

12
Salut ,

merci :D:

j'en ai un, tu le sais ;), mais des fois je trouve qu'a l'oreille c'est plus facile, que de lire une courbe qui parait impec et arrivé la a l'écoute c'est horrible :-D

[ Dernière édition du message le 05/06/2017 à 15:48:31 ]

13
bon le réglage beyma en atténuant le gain de 2db la comp, c'est pas mal aussi !!! en faite il y a plein de réglage sympa, tout est propre, c'est une histoire de gout au final....j'enregistre plein de presets.
14
Citation :
j'en ai un, tu le sais ;)

oups c'est le matin :oops: :-D

tu peux essayer de confirmer pas les mesures ;)

Chris Kazvon

-------------------------------------------------

Introduction à Hornresp et Tutoriels  -  Tutoriels Vidéo pour Room EQ Wizard

15

pour combler le trouicon_mdr.gificon_mdr.gificon_mdr.gificon_mdr.gificon_mdr.gif



La folie rend fou les gens fous

[ Dernière édition du message le 05/06/2017 à 19:24:29 ]

16
bon du coup les presets beyma sont vraiment pas mal, j'ai adapté le niveau de la compression en fonction de mon pavillon, et c'est aussi bon que mes réglages, 2 - 3 subtilités, je garde les deux...:bravo:

[ Dernière édition du message le 05/06/2017 à 19:41:59 ]

17
Citation :
et t'il possible de surpasser les cabasse avec une enceintes diy 38 beyma sm115 & cp 750 ti ??

ou je doit attendre d'avoir un budget plus important pour une beyma cp 850 ??

Connais pas ce modèle de Cabasse pour pouvoir donner un avis aussi trancher qu'une comparaison avec un montage DIY. ceci etant les SM115 ont un gros potentiel et bien géré avec un moteur, il y a de quoi faie des choses sympa. A une époque c'etait le couple 15K200 (SM115/k) + CP650ti qui etait l'ensemble de prédilection de beaucoup d'Audiophiles. Le 750Ti corrige pas mal de défauts que je trouvait au CP650 avec entre autre une legere dureté dans le medium et un manque d'aigus qui obligeait d'ajouter un CP21/f.
Le CP750Ti est plus lineaire et musical que l'etait le 650 et en plus il a de l'aigus comme il faut.
Il y a donc de quoi faire quelque chose de super propre, mais a ce niveau c'est plus du coté du pavillon qu'il sera necessaire de regarder, pour couper a 600Hz l'ideal est d'avoir un pav avec un Cutoff a 300, c'est gros et ne cours pas les rues.
Le 850Ti est plus gros et permet plus de coffre et est légèrement plus linéaire (la encore cela dépendra beaucoup du pavillon aussi) mais vu la différence de prix... Je pense que le 750 est largement capable de faire le job.

Anciennement gérant de B Corde Audio, Créateur des enceines Chiltone et aujourd'hui chez Sonovente.com.

18
systeme complet droite
image.php

je suis surpris du grave du 15p80fe/n , alors l'accord de la caisse et le litrage y est pour quelque chose, mais le grave est bien tenu ,rond, ca tien la puissance en full, il sait tout faire, le medium est superbe, c'est le top avec la cp750ti...:bravo:

seul bémol, 40 kilos l'enceinte, mais bon je les déplace pas tout le temp, puis un chariot a roulette et c'est good:D:

Donc avec les deux presets, j'ai deux son excellents, et pourtant les fréquences de coupures n'ont rien a voir, l'un je coupe a 800hz entre comp et 15" et l'autre 1.2khz pour le 15" et 1.5khz pour la comp et c'est aussi agréable....

[ Dernière édition du message le 06/06/2017 à 13:00:05 ]

19
Marrant le système paraît "petit"

Chris Kazvon

-------------------------------------------------

Introduction à Hornresp et Tutoriels  -  Tutoriels Vidéo pour Room EQ Wizard

20
Ah ouai tu trouves ? :mdr:

Surment la photo.......
