Sujet de la discussion Condensateur hs
Bonjour,
j'ai sur mon enceinte de salon, pioneer s-h240v-w, le condensateur hs (testé avec multimètre). Photo ci jointe.
Je ne sais pas du tout où m'en procurer un autre. Mes recherches sur le net ne donnent que des condensateurs qui n'ont pas les mêmes références....
Doivent elles être rigoureusement identiques ou pas...?
Merci par avance de m'éclairer sur ce sujet.sonorisation-2860969.jpg

Val
Afficher le sujet de la discussion
26
Citation de michel.29 :


quelles enceintes Pioneer ?


s-h240v-w
27
Citation de Fresnel34 :
Re,


de plus pourquoi as tu commencé cette vérification : y a t'il une panne de l'enceinte ? et comment se manifeste t'elle ?



Il n'y a plus du tout de son qui en sort. L'autre enceinte elle fonctionne parfaitement

Je fais le test capacimètre ce soir, merci.
28
Bonjour,

plus du tout de son ne sort du tweeter , mais les autres HP fonctionnent encore ?
(on obtient un son altéré et cotonneux parce il manque une partie importante du registre sonore ...mais on entend quelque chose de reconnaissable quand même)

ou

On entend rigoureusement rien sur tous les H.P de l'enceinte d' un canal ( aucun son nulle part, c'est totalement muet )

Si on est dans le second cas : ce n'est surement pas ce seul condensateur qui est responsable , la panne est plus grave, et se situe surement ailleurs !

sloup
29
Citation de slouptoouut :
Bonjour,
plus du tout de son ne sort du tweeter , mais les autres HP fonctionnent encore ?
C est une bonne question :bravo: Je pensais que seul le tweeter était muet. C est une enceinte 3 voies.

[ Dernière édition du message le 14/01/2020 à 18:18:41 ]

30
J'ai donc testé mon condo comme indiqué sur le post 13.
Résultat : 1,05

Ce sont bien les trois voies qui ne marchent pas sur cette enceinte.
J'ai évidemment inversé les canaux avec l'autre .
L'enceinte qui fonctionne, fonctionne elle sur les 2 canaux...
Que faire....?
31
Et le Condo de l enceinte qui marche ? ( celui qui fait sonner le multi)
ensuite tu débranches les trois hp de l enceinte hs et tu mesures les 3 hp à l ohm-mètre sur le calibre 200 Ohms. Tu doit trouver environ 5 Ohms sur chaque hp débranché.

[ Dernière édition du message le 14/01/2020 à 19:06:55 ]

32
Citation de T2S :
Et le Condo de l enceinte qui marche ? ( celui qui fait sonner le multi)

Je ne l'ai pas déposé
33
Citation de val56 :
Citation de T2S :
Et le Condo de l enceinte qui marche ? ( celui qui fait sonner le multi)

Je ne l'ai pas déposé
il faut le tester. Il est monté sur une carte ou branché directement sur le tweeter?

[ Dernière édition du message le 14/01/2020 à 19:10:33 ]

34
L'enceinte ne fonctionne pas si bien que ça... je n'ai que le gros hp qui fonctionne.
Je dépose ce condo aussi.
Le fer chauffe
Ça me fait
Une enceinte hs
Une enceinte avec seulement 1 hp :facepalm:
35
Citation de T2S :
Citation de val56 :
Citation de T2S :
Et le Condo de l enceinte qui marche ? ( celui qui fait sonner le multi)

Je ne l'ai pas déposé
il faut le tester. Il est monté sur une carte ou branché directement sur le tweeter?

Il est branché sur le hp medium
36
Ah oui y a plus grand chose qui fonctionne :facepalm: après le Condo teste les hp comme décrit au post 31. Tu peux débrancher qu un seul côté des hp pour la mesure.

[ Dernière édition du message le 14/01/2020 à 19:33:36 ]

37
Citation de T2S :
Et le Condo de l enceinte qui marche ? ( celui qui fait sonner le multi)
ensuite tu débranches les trois hp de l enceinte hs et tu mesures les 3 hp à l ohm-mètre sur le calibre 200 Ohms. Tu doit trouver environ 5 Ohms sur chaque hp débranché.

Comme ceci?
Si oui, je mesure 7 environ.
Je mesure aussi 1,05 sur capacimètre pour le second condo...sonorisation-2862351.jpg
38
Ok le Condo est bon et tu mesures 7 Ohms, ce qui est bon, sur tous les hp ?
39
Je mesure 7 ohms sur les 2 médiums, 1 gros hp, rien sur l'autre.
Quant au tweeter je ne suis pas sur de la méthode
Voir photosonorisation-2862393.jpg
40
Ça ne donne rien en tout cas cette méthode...
Mes enceintes sont mortes?
41
Le gros hp qui ne fait pas 7 Ohms est hs.
Les tweeters on dirait des piezo. Donc il faut chercher une méthode de test...
ça se complique les médium devraient fonctionner. Pas facile de te guider là... Ça peut venir du filtre.
42
Pourquoi ai je un condensateur qui laisse passer le signal et pas l'autre alors que les 2 seraient bons..?
Quel est ce filtre dans l'enceinte, à quoi ça ressemble ?
43
Il faudrait avoir le schéma...
Il y a plusieurs problèmes...
Fais des recherches sur le net pour voir à quoi ressemble un filtre. ;)
44
A part le condensateur, il n'y a rien dans mon enceinte qui ressemble à autre chose comme filtre...
Je commence à me tourner vers de nouvelles enceintes.
Merci pour votre aide :bravo:
45

filtre 1er ordre que sur le médium, enceinte bass-reflex, 3 voies avec un piezo, faible rendement.

PS : excusez moi pour l'erreur, mais là j'étais sur une mise à jour de téléchargement visual studio 2017 pour le boulot, donc je regarde AF mais en quick mode.

[ Dernière édition du message le 15/01/2020 à 00:10:11 ]

46
Bonjour,

Visiblement : il y a plusieurs avaries (pas seulement ce condo, mais aussi certains haut-parleurs qui sont surement morts) et ce sont des enceintes vraiment "cheap" ! A ce stade, il vaut mieux songer a remplacer ces enceintes par quelque chose de mieux plutôt que tenter de les réparer ! ( ça ne vaudra pas le coup de réparer ça ! )

(Pour en trouver d'occasion à pas cher : faire les brocantes, les cash-converters, les recycleries ...)

[ Dernière édition du message le 14/01/2020 à 23:34:19 ]

47
C'est vraiment pas terrible comme conception :8O:
Citation de slouptoouut :
Bonjour, Visiblement : il y a plusieurs avaries (pas seulement ce condo,


Citation de val56 :
Pourquoi ai je un condensateur qui laisse passer le signal et pas l'autre alors que les 2 seraient bons..?

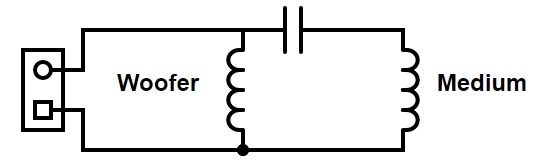

En fait c'est parce qu'un des Woofers était HS que tu ne mesurais pas de continuité en parallèle sur un des condensateurs.
image.php
Les deux condensateurs étaient bons.
Sans schéma on peut se faire avoir :oops:
Par contre les médiums qui ne fonctionnent pas alors que leurs bobines semblent bonnes :???:

[ Dernière édition du message le 15/01/2020 à 08:33:42 ]

48
J'aimerais beaucoup la réparer en cherchant à droite gauche de nouveaux hp...mais mon manque de temps et l'envie de retrouver du bon son à la maison vont me tourner vers une nouvelle paire d'enceintes.
Neuves, à voir le budget... ou d'occasion.
Vos conseils seront les bienvenus comme ceux jusqu'ici
49
remplaces par de l'occasion

meilleure chose à faire
fouiller leboncoin, easy-cash, brocanteurs, dépots-ventes , recycleries
magasins solidaires ...
et même les déchetteries, certains y ont attrapé de bonnes choses
et chercher des infos sur les références proposées à la vente
