Tutoriel : Réparation Fader Behringer BCF2000

Par Method _S le 03/12/2013 - (Tout public)

Tout d'abord bonjour à tous.



Je vais vous apprendre ici à réparer vos faders sur une behringer bcf2000 (à condition que le moteur ne soit pas HS).



Pour le savoir, posez votre doigt sur le fader défectueux, déplacez le vers le haut, si vous entendez le bruit du moteur mais que le faders ne bouge pas, c'est probablement la courroie du fader qui a sauté.



Etape 1 : (voir photo 1)

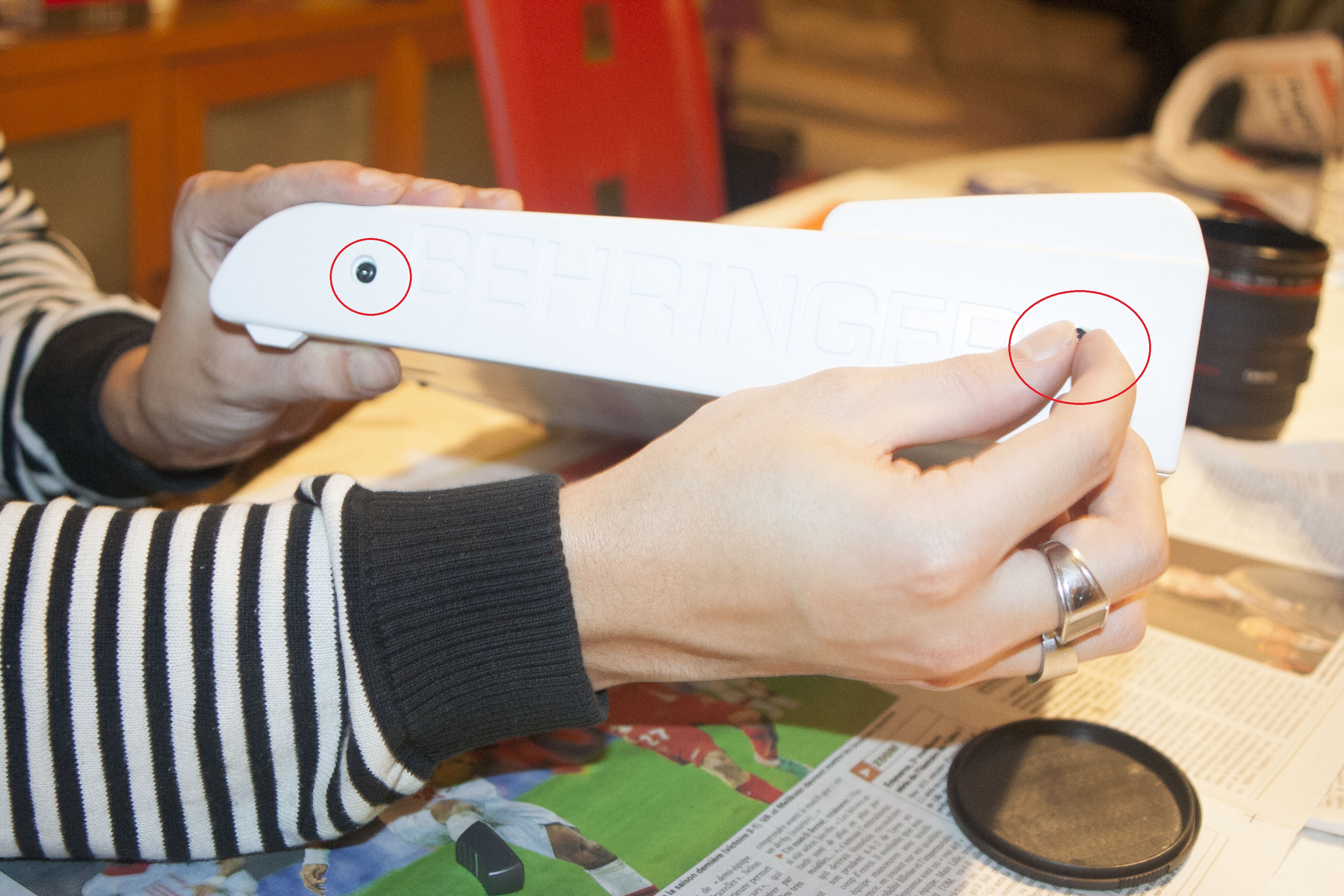

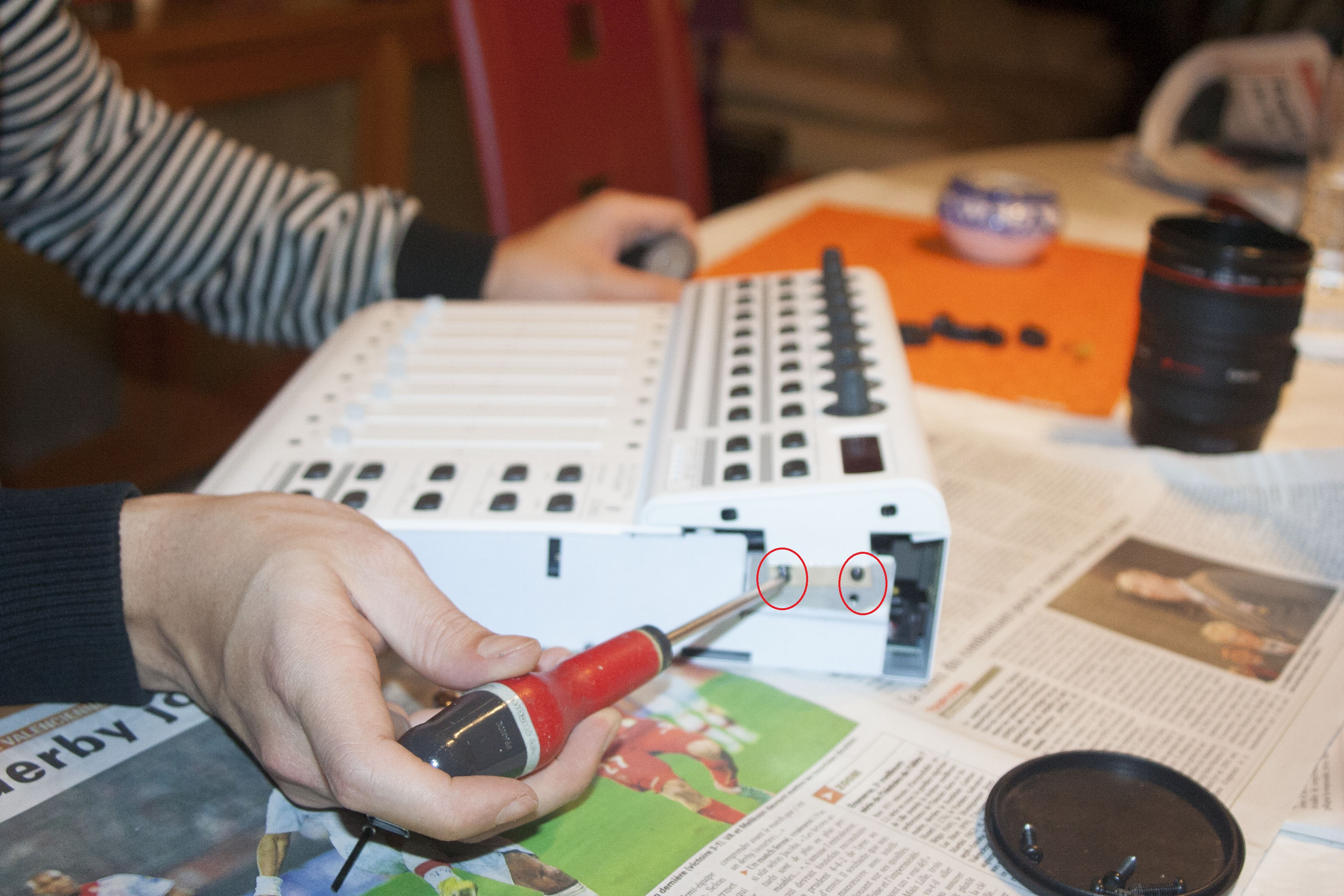

Commencez par devisser les 2 vis de chaque coté de la surface pour démonter les panneaux latéraux.

Etape 2 : (voir photo 2)

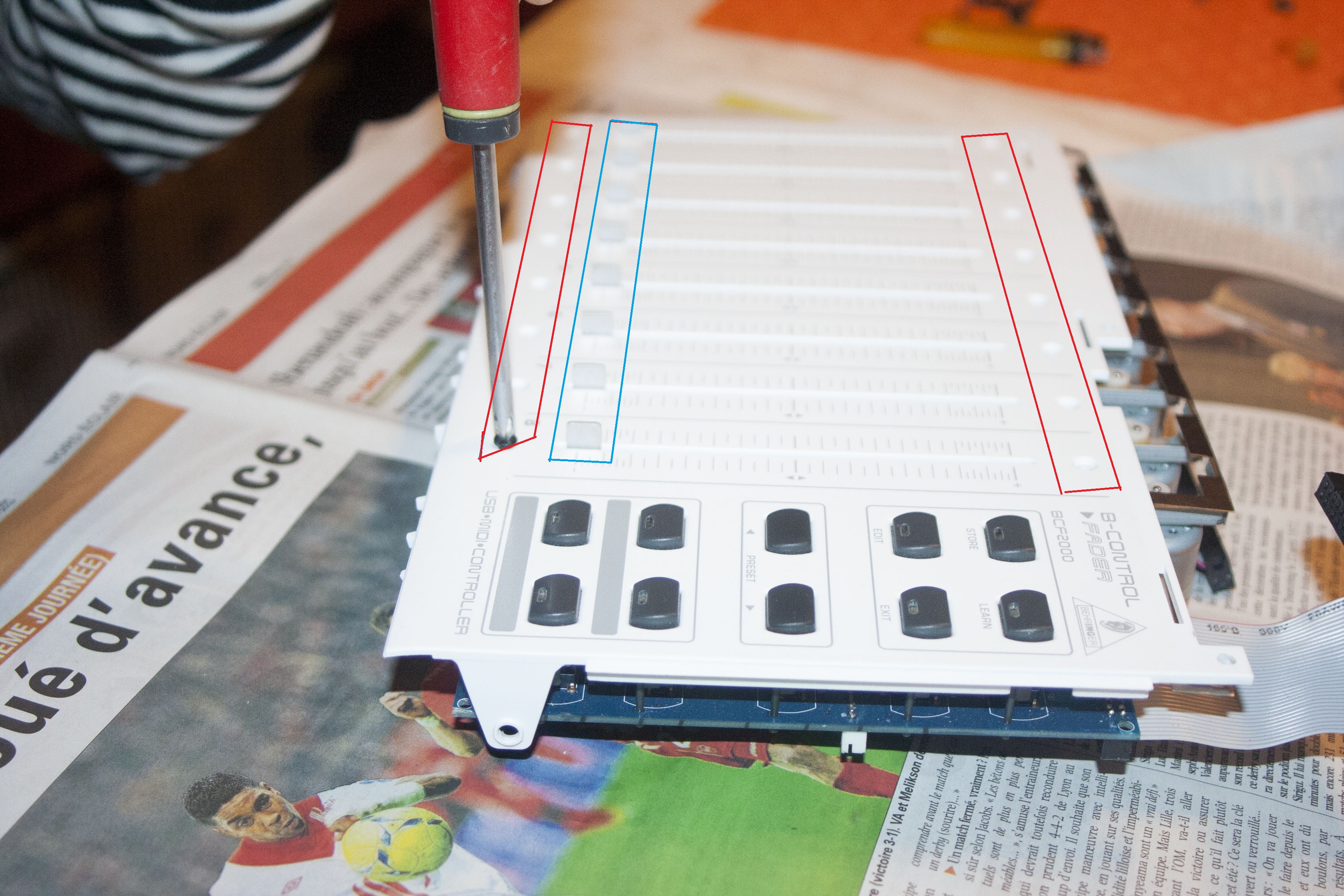

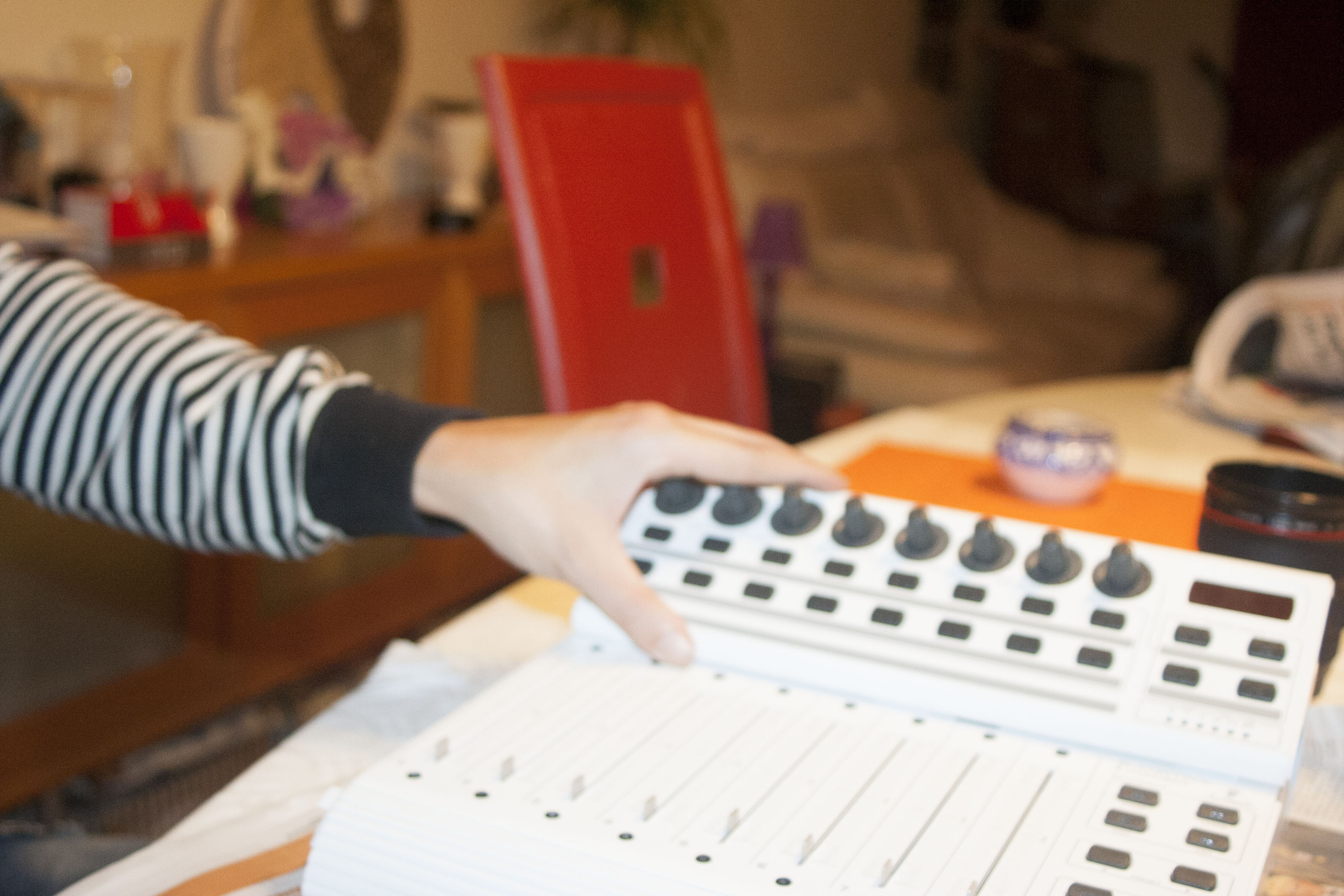

Devissez les 2 vis de chaque coté du panneau supérieur contenant les potards rotatif.

Etape 3 : (voir photo 3)

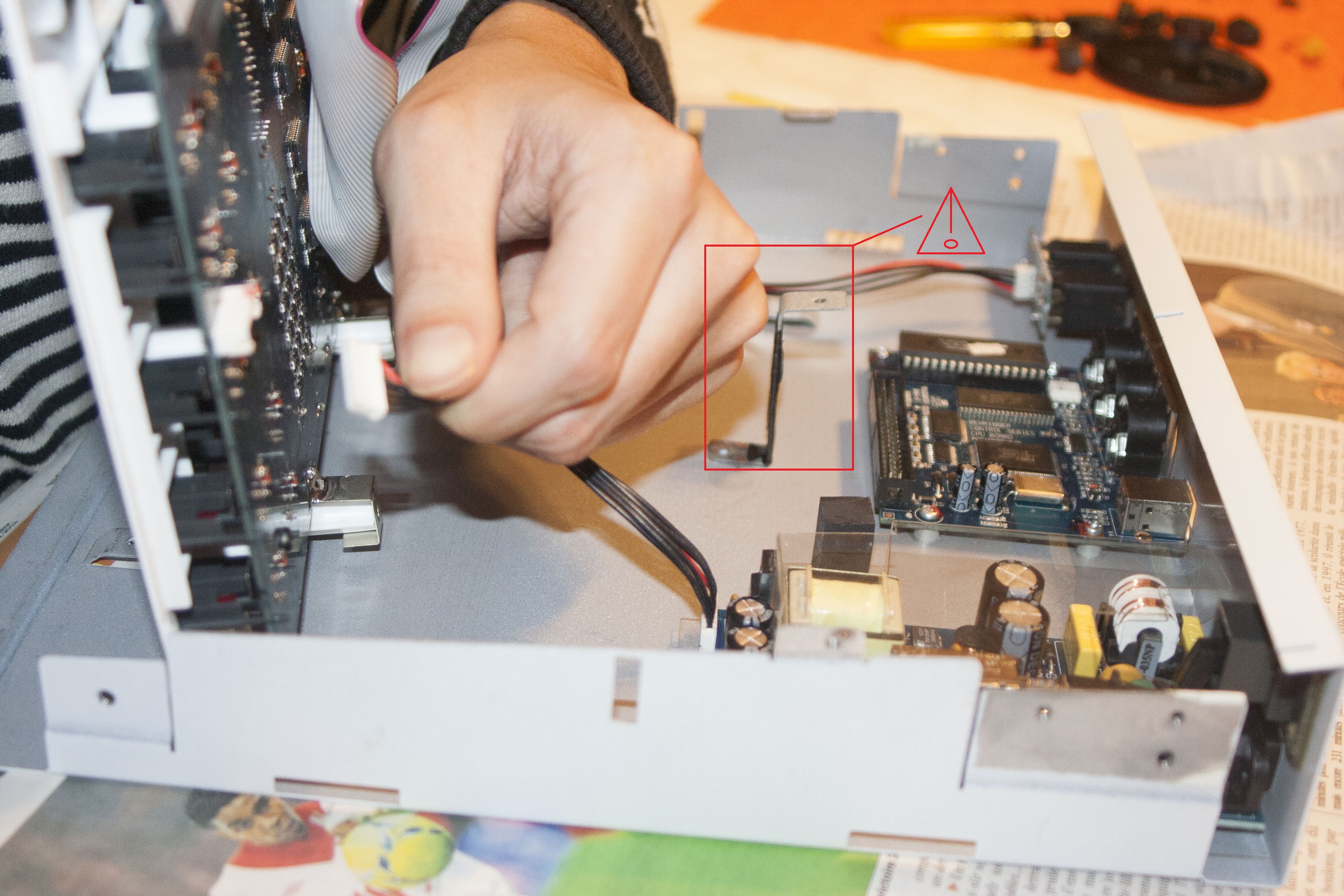

Soulevez délicatement le panneau supérieur (attention il est encore cablé !)

Etape 4 : (voir photo 4)

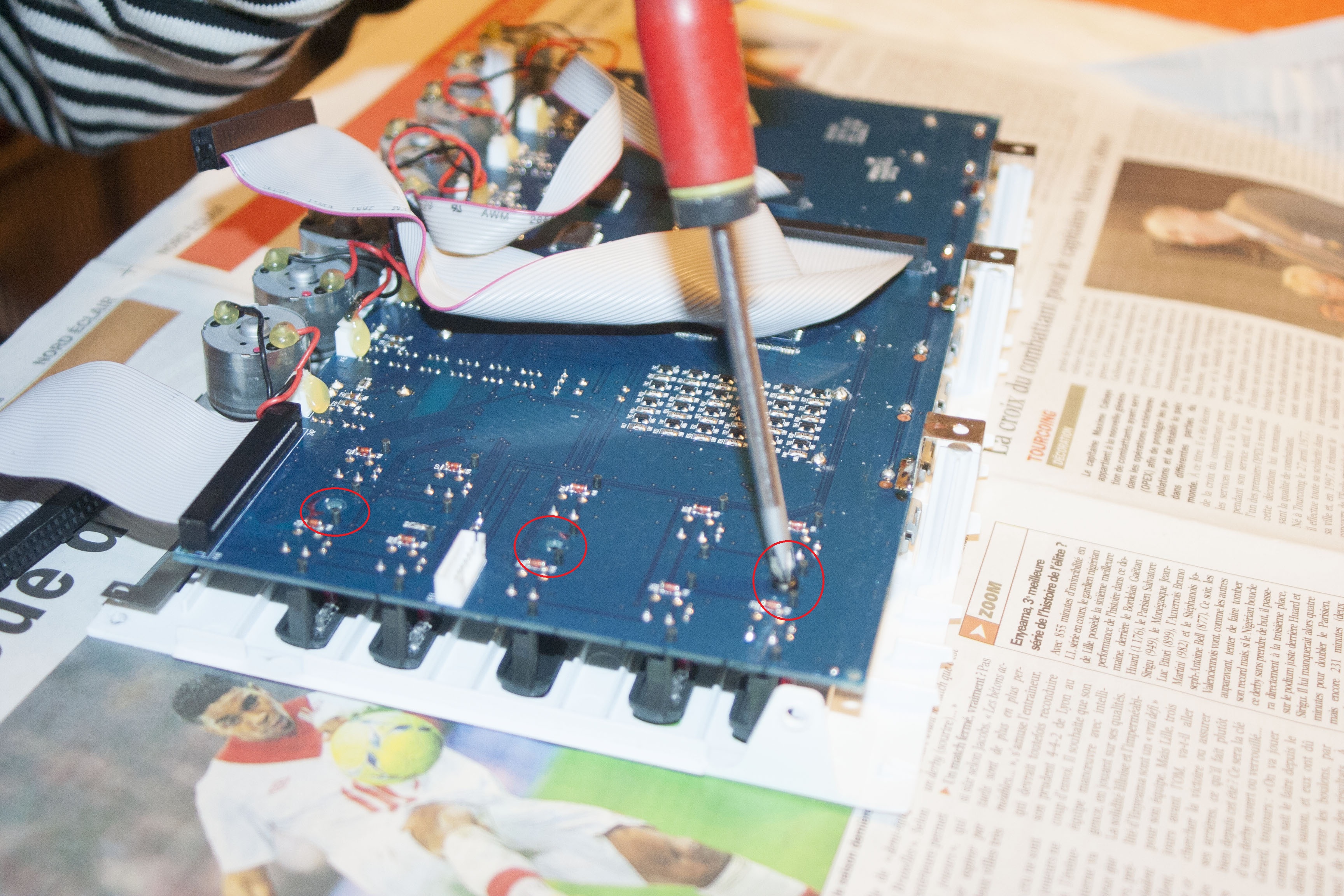

Dévissez les 3 vis du panneau inférieur.

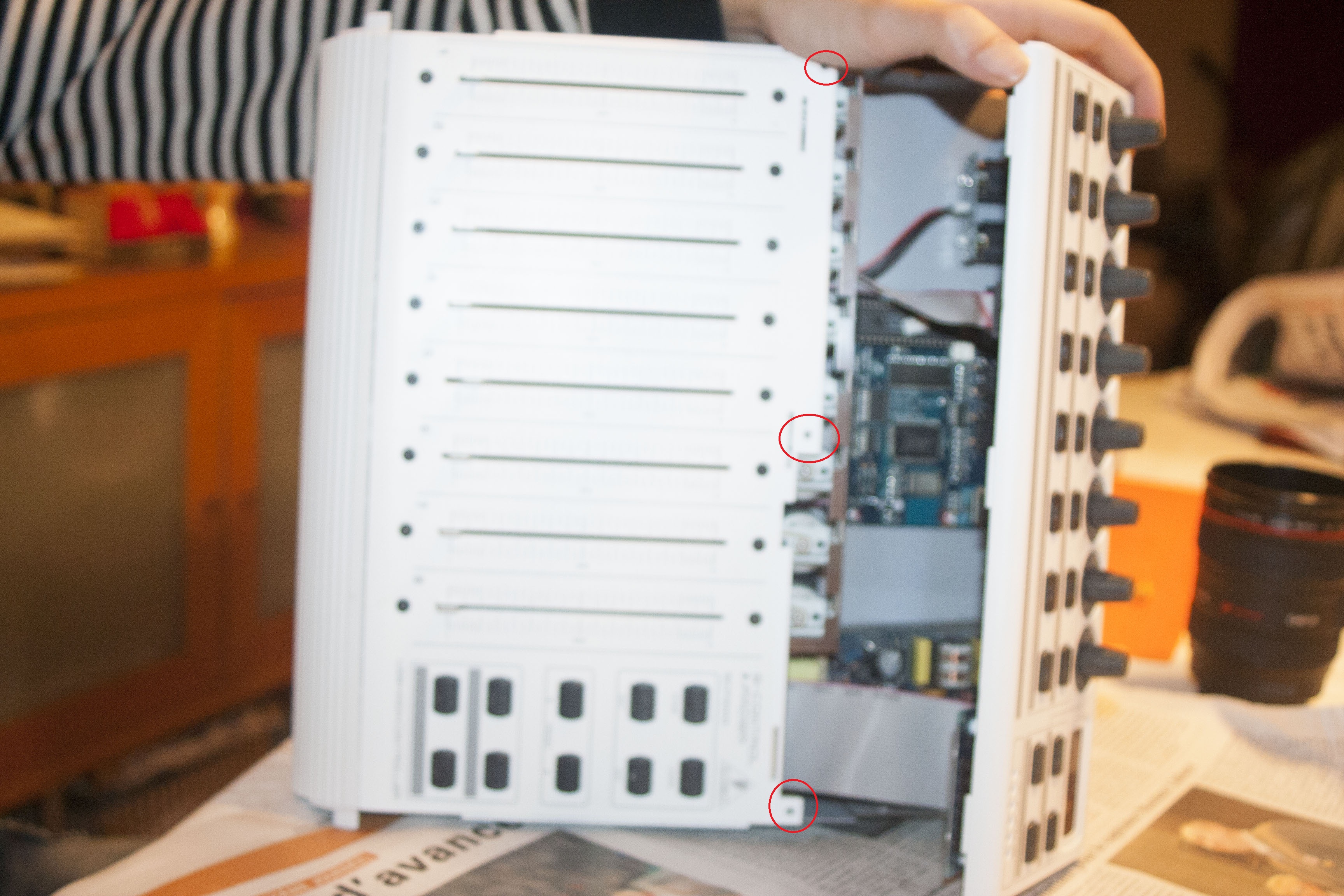

Etape 5 : (voir photo 5)

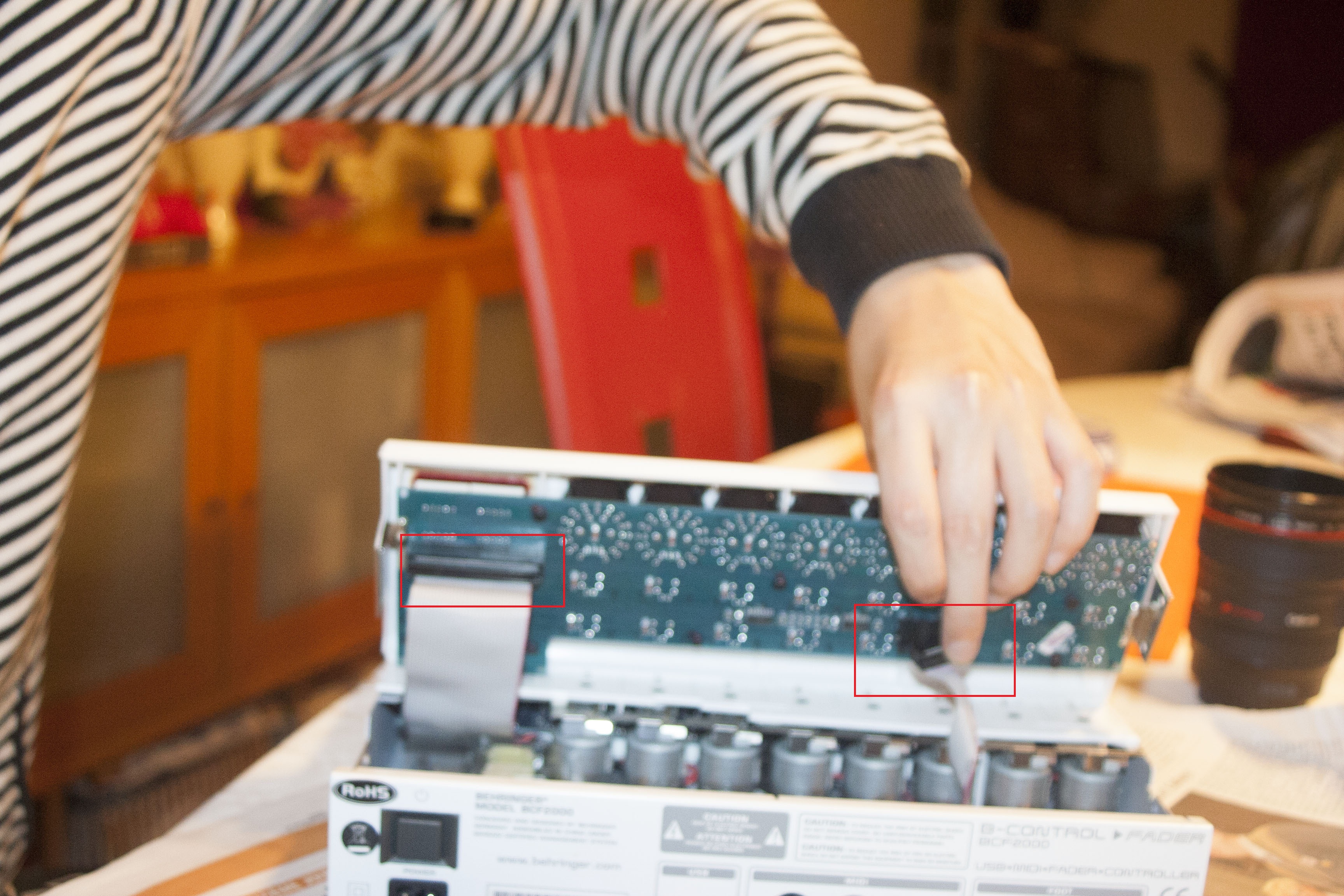

Débranchez les 2 nappes situés sous le panneau supérieur en veillant à tirer bien droit.

Etape 6 : (voir photo 6)

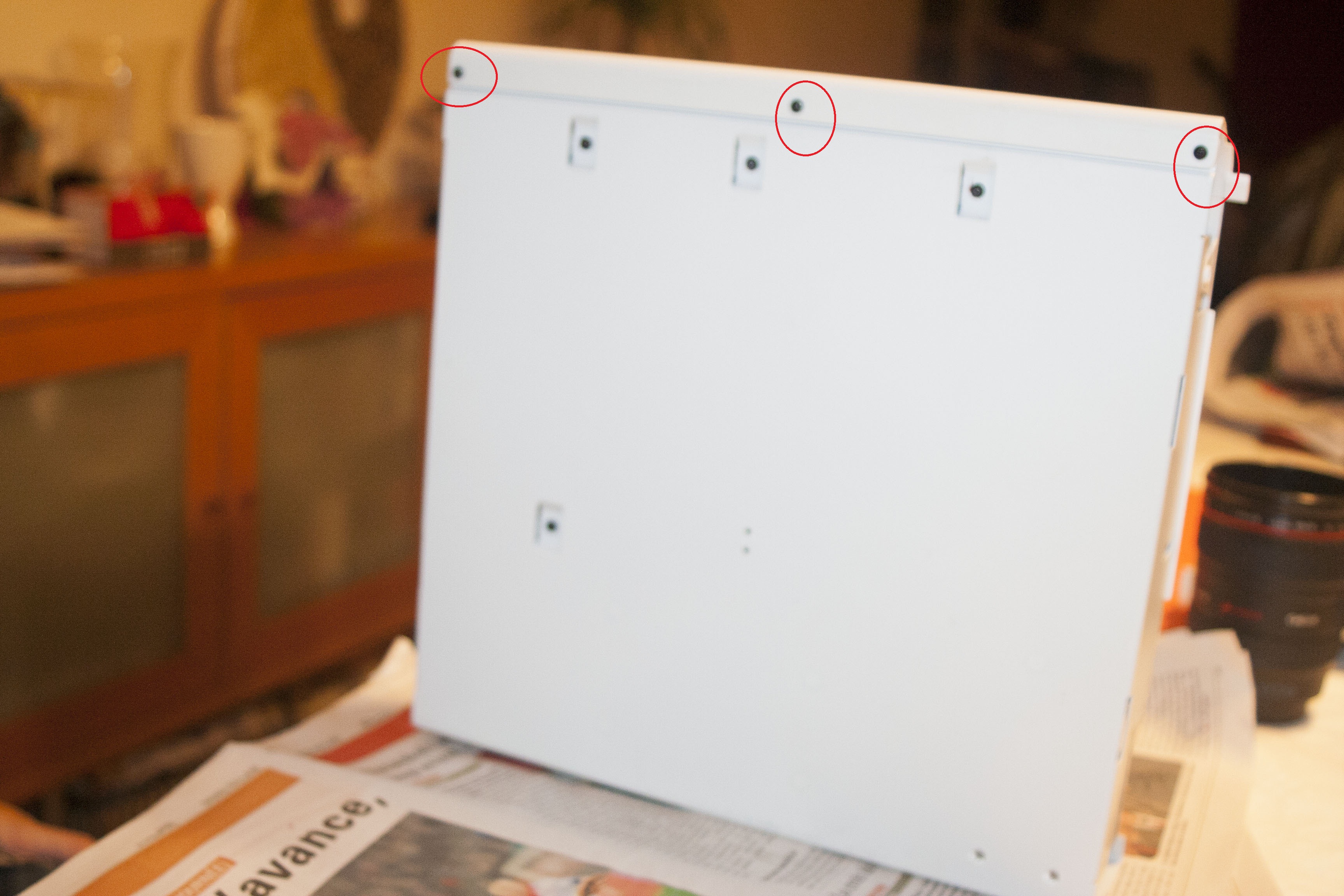

Dévissez les 3 vis situés au dessous de la lamelle inférieure.

Etape 7 : (voir photo 7)

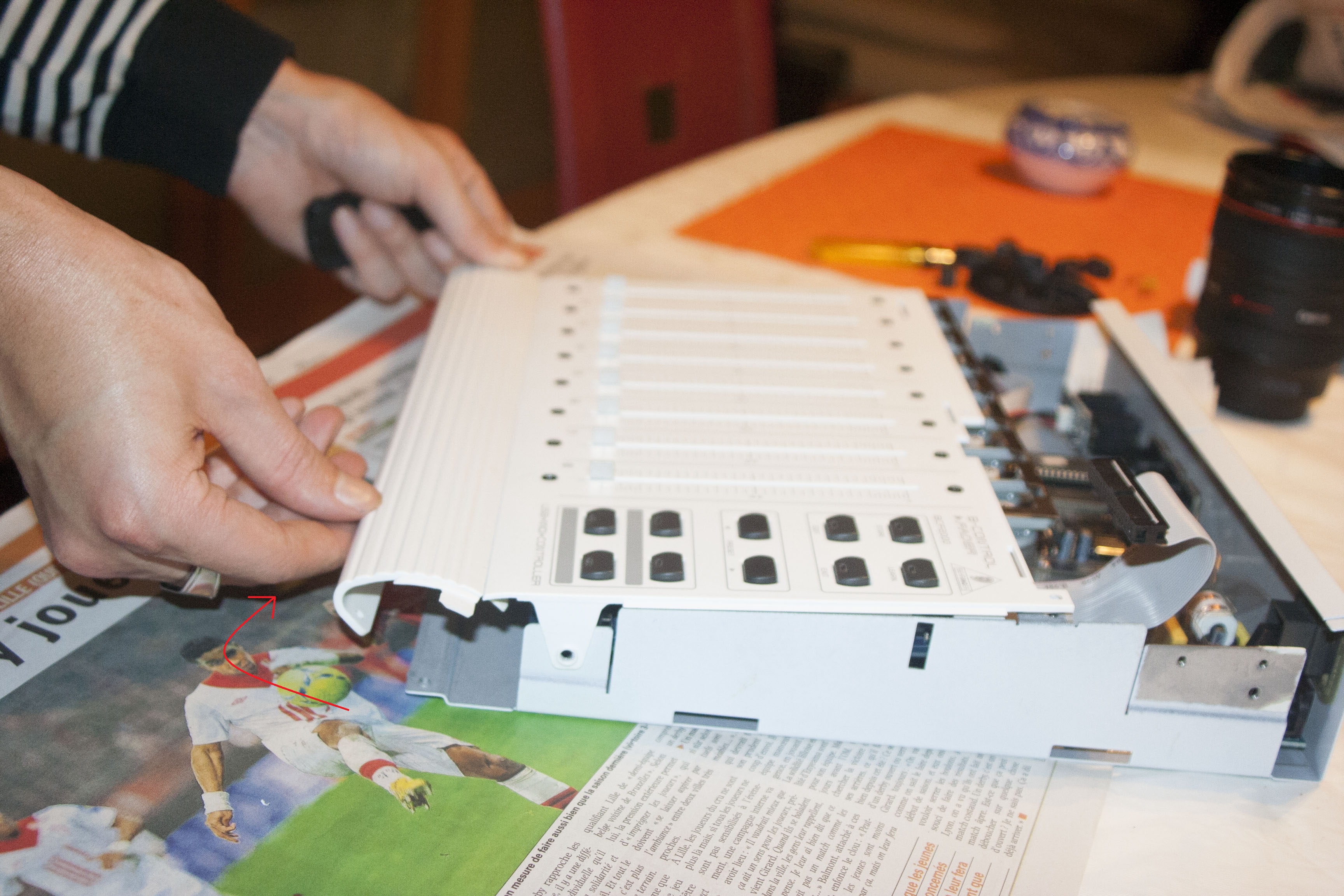

Déclipsez soigneusement la lamelle inférieure du bas vers le haut en veillant à ne pas casser les tétons.

Etape 8 : (voir photo 8)

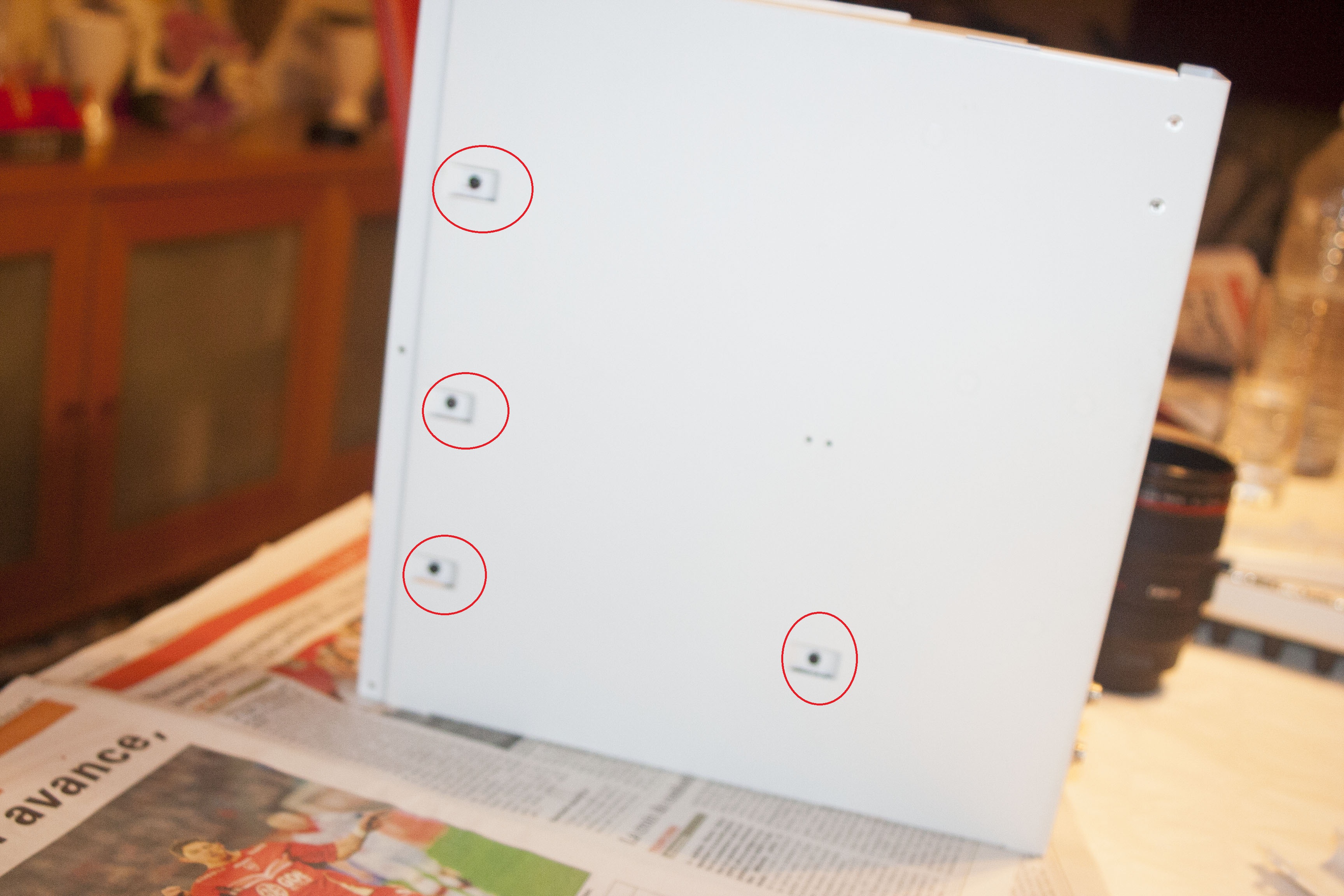

Devissez les 4 vis situées au dessous de la surface.

Etape 9 : (voir photo 9)

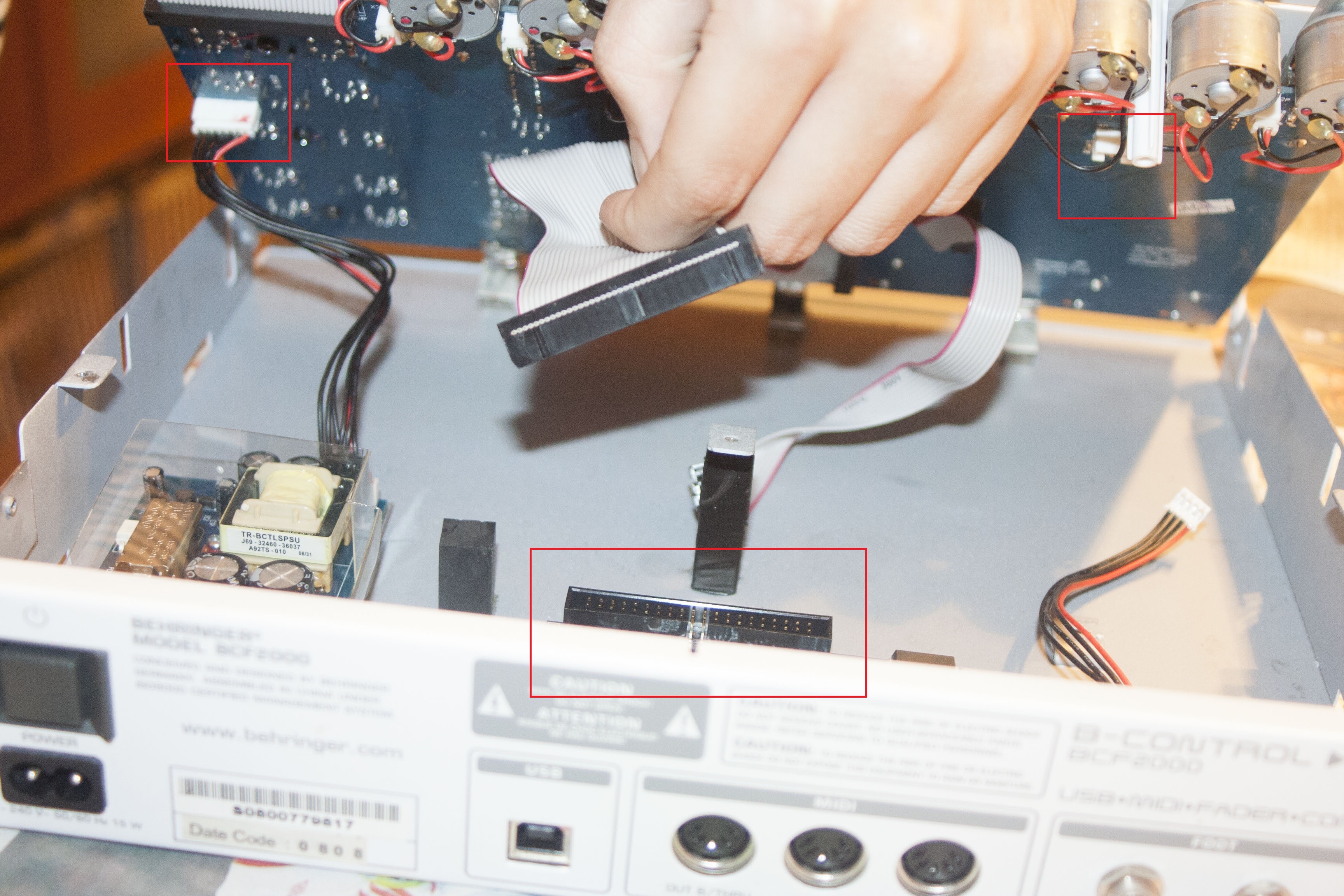

Soulevez le panneau inférieur en veillant à bien le coulisser vers le haut et débranchez les 3 fiches.

Etape 10 : (voir photo 10)

Détachez le panneau inférieur en coulissant de manière a faire passer la lamelle (en rouge) entre 2 moteurs de fader.

Etape 11 : (voir photo 11)

Dévissez les 16 vis situés au dessus et au dessous des fader (en rouge).
Déclispez les 8 capuchons de fader fermement. (vous remarquerez qu'ils sont assez durs à enlever.)
Pour ma part la technique fut de les basculer de haut en bas fermement.

Etape 12 : (voir photo 12)

Dévissez les 3 vis au dessous du circuit imprimé. (ATTENTION : les vis sont marquées d'un point de colle)
Ce qui signifie que si votre matériel est encore sous garantie il vaut mieux rebrousser chemin.

Etape 13 : (voir photo 13)

Soulevez délicatement la plaque du panneau inférieur pour accéder aux faders.

Etape 14 : (voir photo 14)

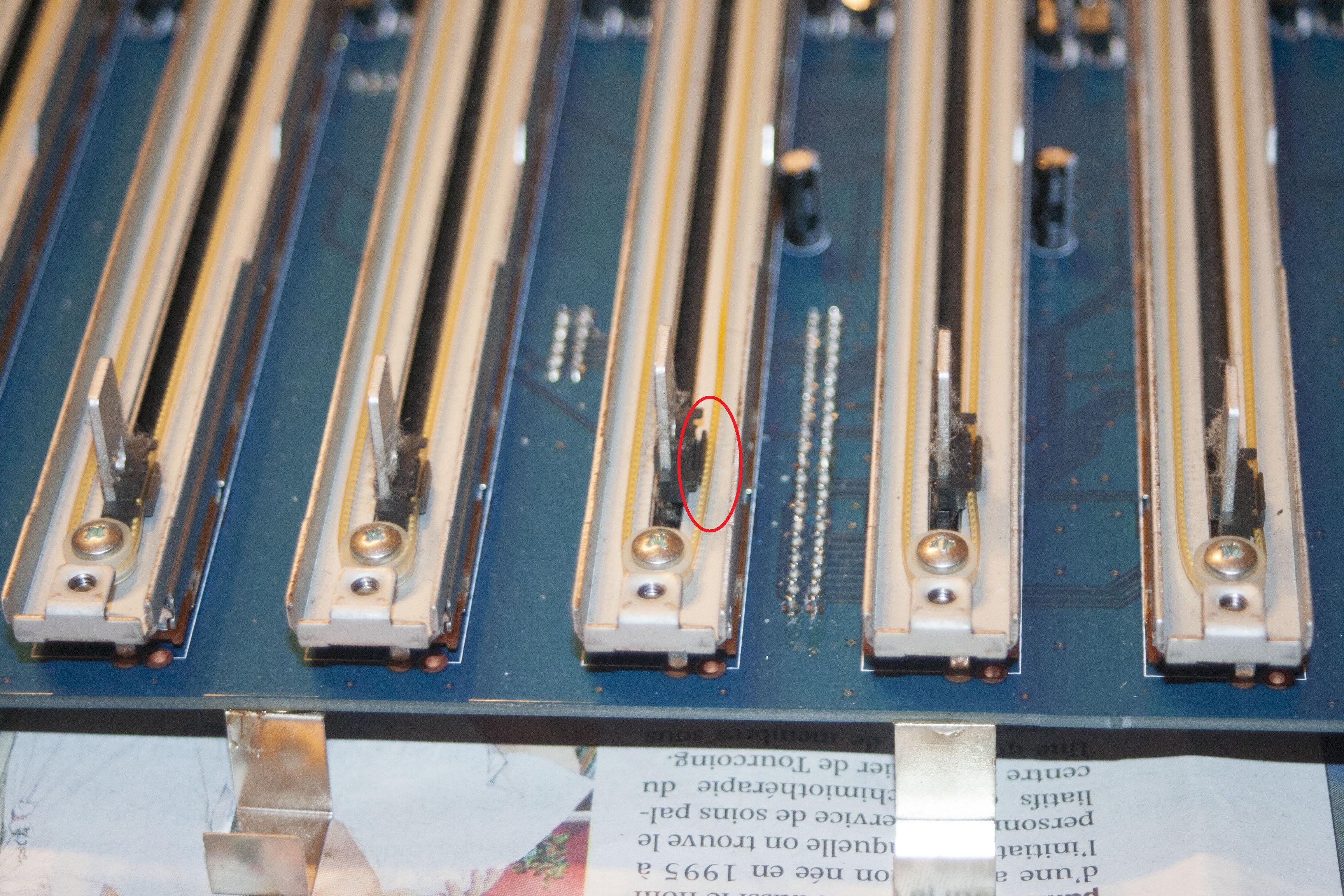

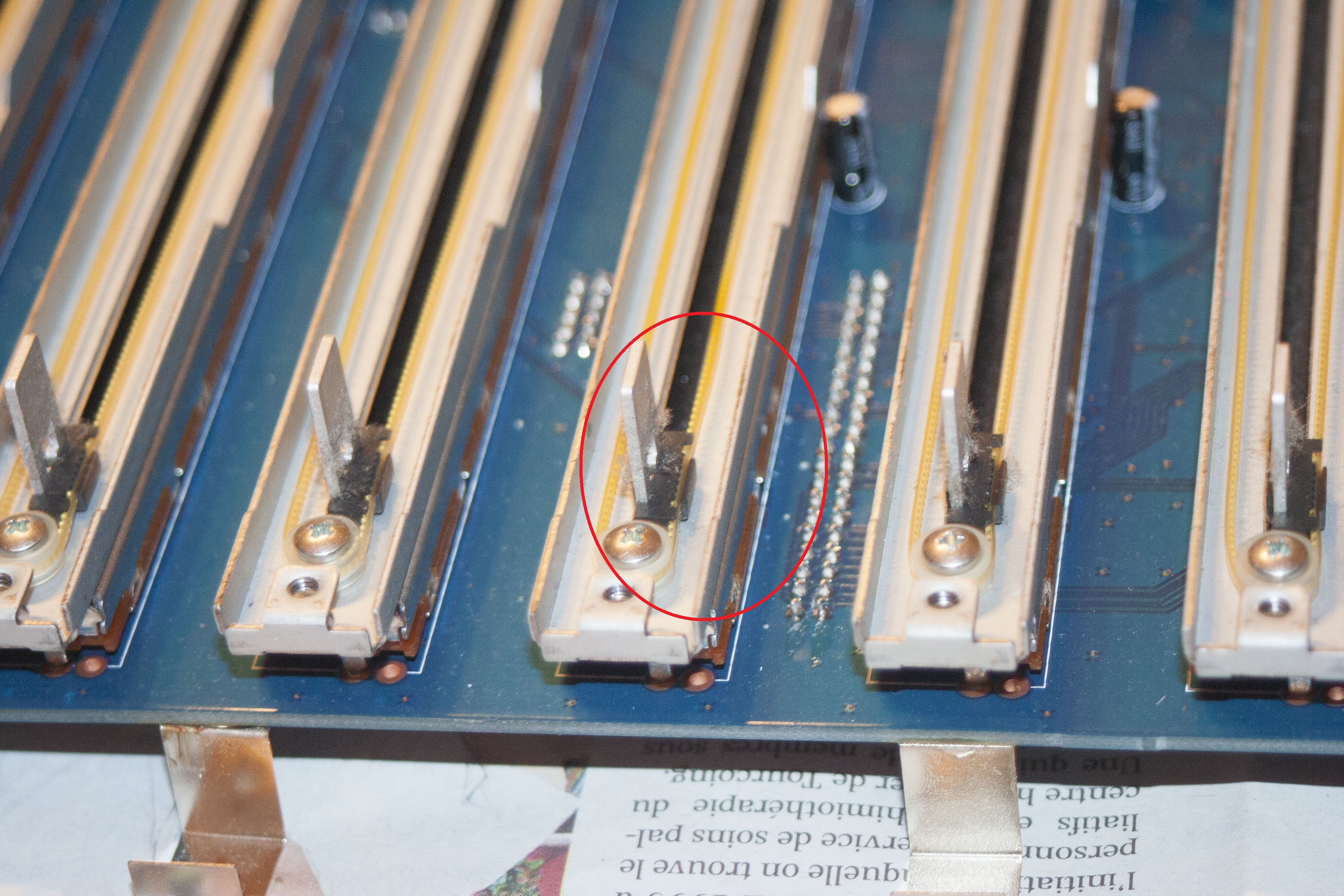

Vous remarquerez que la courroie est sortie de son logement, ce qui explique pourquoi le fader n'est plus entrainé.

Etape 15 : (voir photo 15)

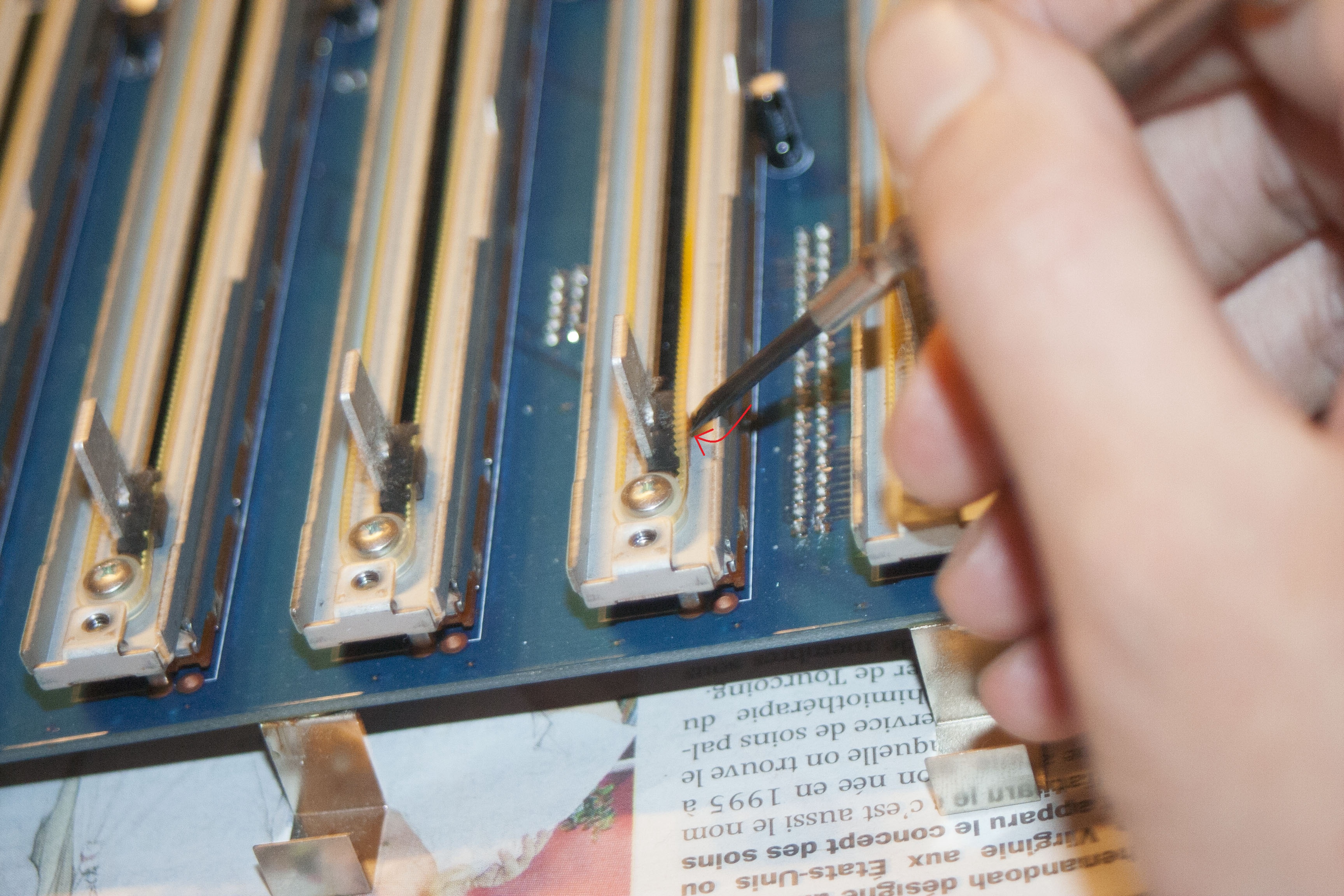

Munissez vous d'un tournevis de précision, soulevez délicatement la courroie et faite là glisser dans son logement.

Etape 16 : (voir photo 16)

Vérifiez que votre courroie est bien entrainée en actionnant le fader, si c'est le cas le problème est réglé.

Ne reste plus qu'a tout remonter en suivant le tutoriel en sens inverse.

Et dire qu'il y a encore deux heures je pensais pouvoir racheter une surface de controle.

J'espère vous avoir aidé et vous souhaite bonne chance pour vos futures réparations.


Method S.
