Astuce : "Réanimer un SY99 bloqué"

Par azilys le 20/05/2020 - (Tout public)
Agrandir
Ajouter ce produit à
  • Mon ancien matos
  • Mon matos actuel
  • Mon futur matos
Yamaha SY99
Photos
1/347
Yamaha SY99

Clavier synthétiseur numérique de la marque Yamaha appartenant à la série SY.

< Tous les tutoriels & astuces

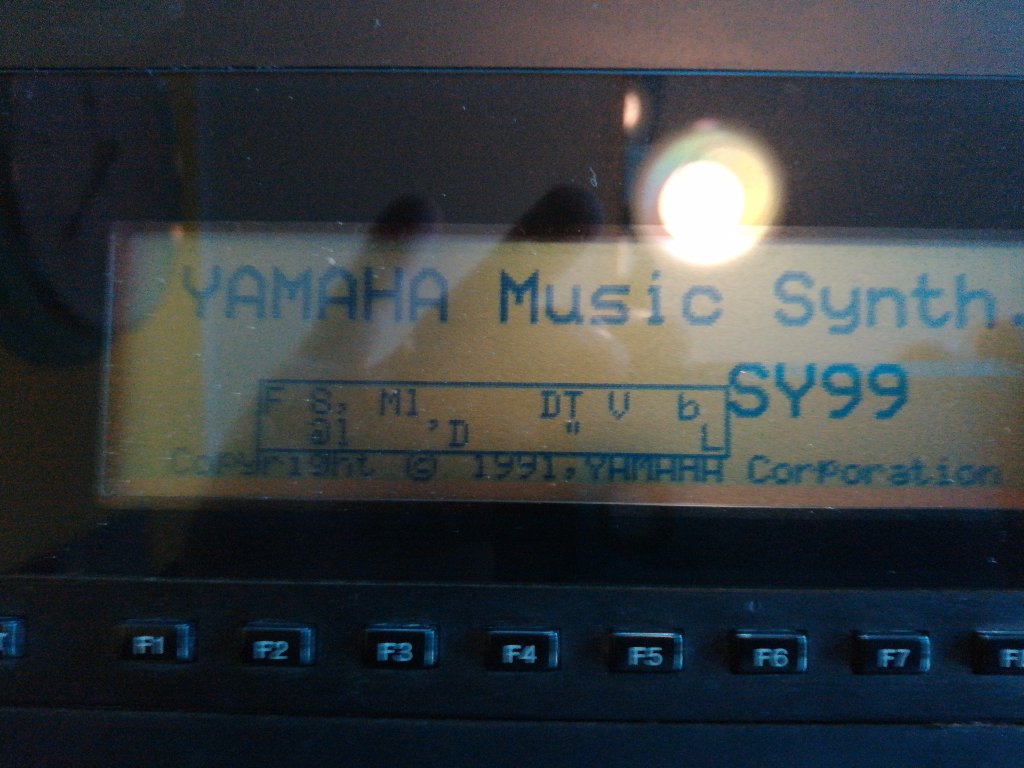

Après moultes réparation sur mon SY99 (remplacement des 2 potentiomètres de volume, changement de la courroie du lecteur de disquettes, remplacement du rétro-éclairage de l'écran, remplacement des 7 piles CR2032 soudées par des supports piles), une fois remonté, le SY99 démarre et affiche des caractères bizarres sur la page de démarrage puis, reste bloqué sur le menu Utility. Impossible d'en sortir et d'entrer dans le mode test pour une réinstallation des sons d'origine.

Yamaha SY99 démarrageYamaha SY99 : Yamaha SY99 (86582)

La seule possibilité qu'offre le synthé à ce moment là est de naviguer dans ce menu via le curseur ou le dial mais, impossible de valider quoi que ce soit. J'ai alors tout redémonté en mettant en cause, soit une nappe mal rebranchée ou oubliée, ou bien une mauvaise soudure des potentiomètres ou des supports piles. J'ai testé sur les deux cartes mères (DM1 sur laquelle se trouvent les sons d'origine et DM2 sur laquelle se trouve la mémoire du sampler) et le courant d'environ 3 volts généré par les piles arrive bien à différents endroits des cartes. J'ai alors essayé tout un tas d'autres choses : avec les extensions mémoires, sans, avec la plaque arrière, sans, pensant que certaines vis établissaient un contact ! Redébranché et redémonté le lecteur de disquettes, changé de pile (des fois qu'une des deux serait défaillante d'origine). J'ai supposé que les extensions de mémoire du sampler étaient en cause (voir sur le forum à propos des extensions mémoire) . Mais je me suis rendu compte que c'était vraiment des extensions toutes les 5 (le SY99 est livré avec 512 ko de mémoire pour le sampler qui sont soudées sur une des deux cartes mère !). J'ai fouillé sur internet et ai trouvé des musiciens qui étaient dans le même cas que le mien et qui avaient réussi à débuguer leur SY sans vraiment trouver pourquoi ou comment (l'un d'entre eux a juste redémonté et remonté le SY !). Voici donc ce que je pense avoir fait qui ait réanimé mon SY99. J'ai trouvé cette solution sur un forum dont je vous mettrai le lien en bas.

Éteindre le SY. Le débrancher puis, démonter le dessous du clavier pour accéder aux deux cartes DM1 et DM2. Retirer la pile CR2032 de son support sur la DM2 (la plus grande des deux cartes, le support pile ayant été posé par mes soins en remplacement des piles soudées d'origine).

J'ai ensuite créé un court-circuit pendant 10 secondes entre les 2 pôles du support piles (avec un tournevis, une pince métallique ou un petit fil électrique). Un défibrilateur en quelque sorte !!! On remet la pile dans son support. Ensuite, on retire la pile du support mis sur la DM1 et on fait pareil. Court-circuit pendant 10 secondes entre les deux pôles du support puis on remet la pile CR2032. Il est important selon moi de le faire pile après pile et de laisser une des deux piles en place lorsque l'on défibrile l'autre carte mère (j'ai essayé une première fois en retirant les deux piles d'un coup et ça n'a rien fait). On remonte, on rebranche, on rallume et là ... Normalement, tout refonctionne. J'ai ensuite pu entre dans le mode test (manipulation à cet endroit) et réinitialiser mon SY.

Au passage, lors du dernier redémontage des cartes DM1 et DM2, j'ai constaté qu'un des supports sur lesquels est vissé la DM2 était légèrement tordu vers le bas et que sur ce support, il y a un petit ergot qui se glisse dans le circuit imprimé, histoire de maintenir la carte en place. Je l'ai retordu pour qu'il occupe correctement sa place. Il se peut qu'il fasse contact lui aussi donc, vérifiez bien que les ergots sont correctement mis dans les carte DM2 ET DM1 (il y en a un aussi sous la DM1).

Voilà, j'espère que cette astuce vous sera utile et vous évitera une calvitie précoce !!! Vous trouverez les liens ci-dessous vers les forums sur lesquels j'ai trouvé cette solution :

SY99 Battery replacement

Problems after changing batteries (dans la 2nde page de ce lien, il y a la suggestion de Miks pour le défibrilateur !)
