Tutoriel : Tuto : True Bypass + Led d'état switch 3 PDT

Par ayabow46 le 04/11/2015 - (Tout public)
< Tous les tutoriels & astuces

Tutoriel Pédale Dunlop Wah Cry Baby

True Bypass + Led d’état



Regroupement ici de plusieurs tutos trouvés sur plusieurs sites et forums en un simple et rapide (compter 30 minutes environ).

Si vous souhaitez ne faire que le True Bypass et que vous avez un switch 3 PDT, il faut alors câbler comme le schéma ci-après en oubliant simplement les plots pour la Led (les 3 plots sur la droite du switch).

Les fournitures :

  • Dunlop GCB-95
  • Switch de type 3pdt (c'est-à-dire avec trois voies)
  • Une Led
  • Un support de Led
  • Une résistance pour la Led (à calculer selon la puissance de la led)
  • De la gaine thermorétractible

En tout et pour tout cela m'a pris 30 minutes et coûté environ 3€ de fournitures (1.50€ le switch + 1€ pour la Led, la resistance et le support)

La construction :

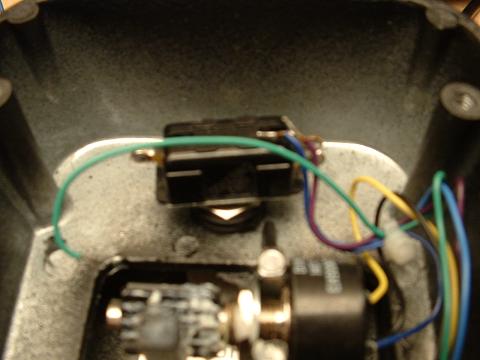

On ouvre la pédale par le dessous en dévissant les 4 pads en caoutchouc, on dévisse les écrous des 2 jacks ainsi que la vis pour retirer le circuit.

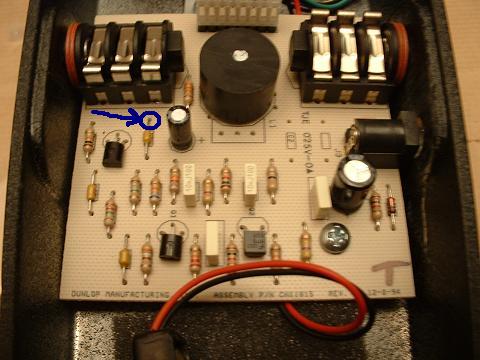

La première opération va consister à repérer puis couper la piste qui relie le moint chaud du jack d'entrée au condensateur.

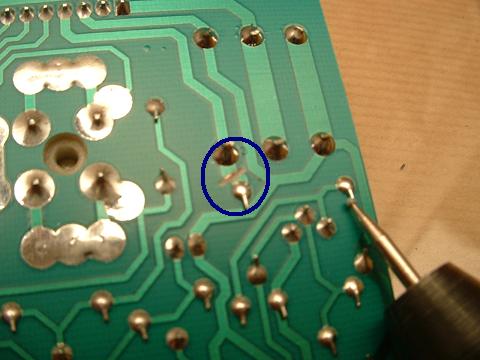

Pour couper la piste, un cutter ou une mini-fraise comme sur la photo feront l'affaire. Il faut prendre soin de bien aller jusqu’au plastique du circuit.





Une fois cette piste coupée, il va falloir rajouter un fil qui va du condensateur au nouveau switch.

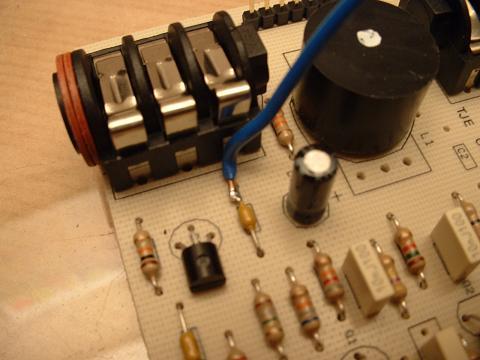

Comme sur la photo, on peut souder le fil directement sur la patte du condo :

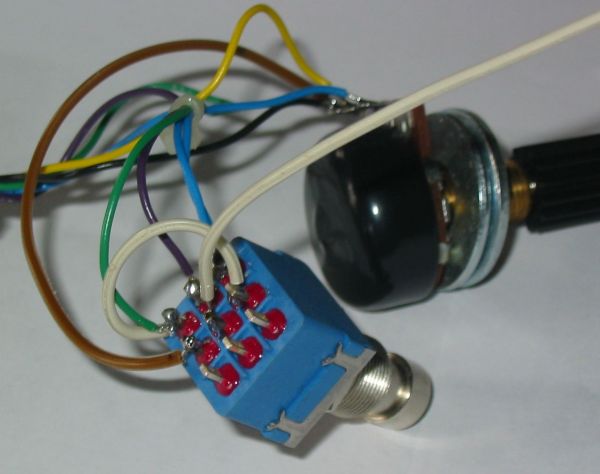

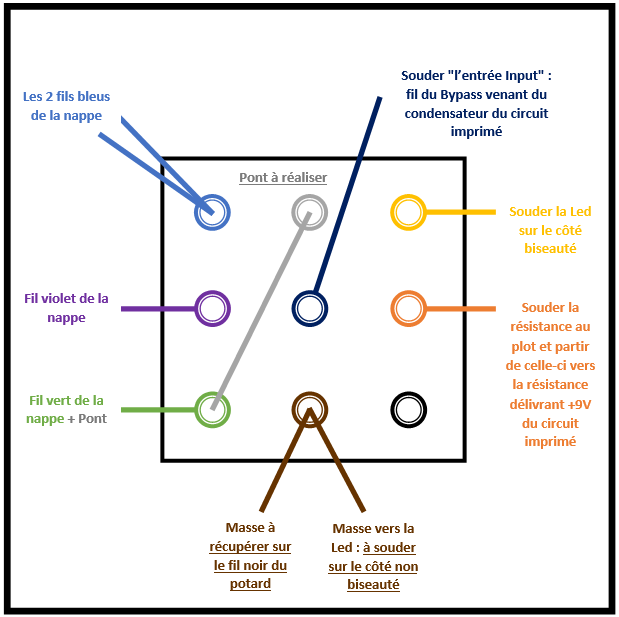

Etape suivante, dessouder et retirer le switch existant pour le remplacer par un modèle 3 PDT. Reste à ressouder tous les fils en l'air sur le switch selon le schéma suivant.



"Effect Input" correspond au fil soudé sur le condensateur auparavant. La masse peut être récupérée sur le fil noir du potentiomètre.

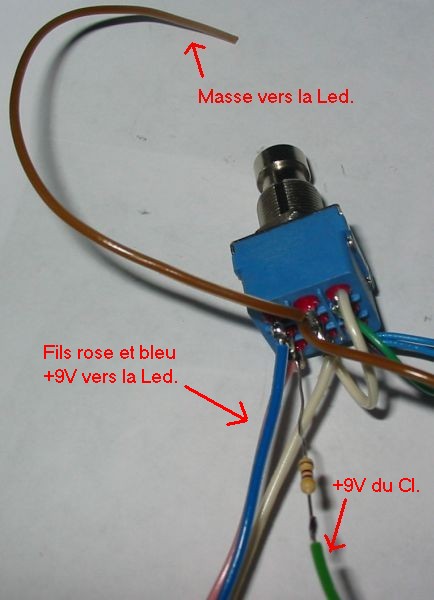

Afin de protéger la Led, nous allons souder la résistance sur le plot du milieu (on peut lui raccourcir les pattes) et souder un fil sur chaque plot restant (ici rose). Si vous respectez cette implantation, le fil rose sera le mode d’état de la pédale de wah-wah.



Il faut maintenant trouver du 9v et une masse. Pour la masse, on ne va pas aller la chercher très loin, il y en a une sur le fil marron du switch.

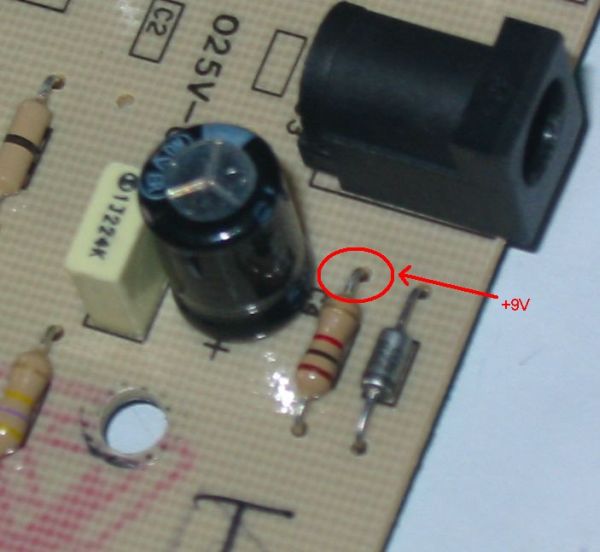

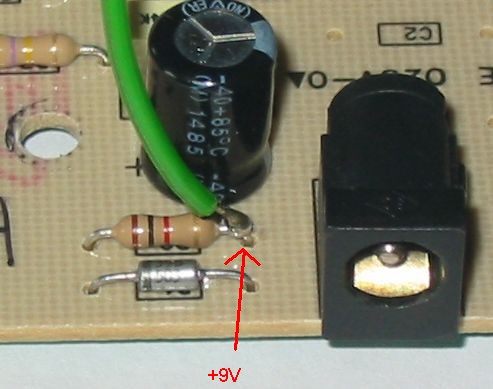

Il suffit juste de souder un nouveau fil sur ce plot. Pour le 9 volts, il va falloir aller le chercher sur la platine au niveau de cette résistance (attention, je n'ai pas testé la présence de 9 volts)

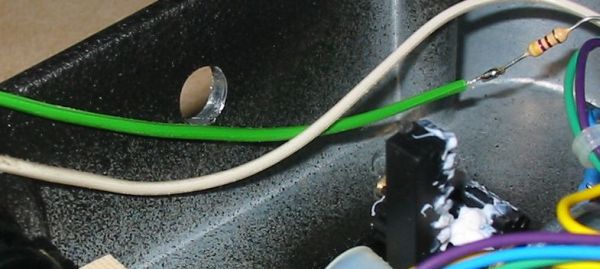

On soude un fil entre cette patte et la résistance que nous venons de souder sur le switch (fil vert sur la photo)

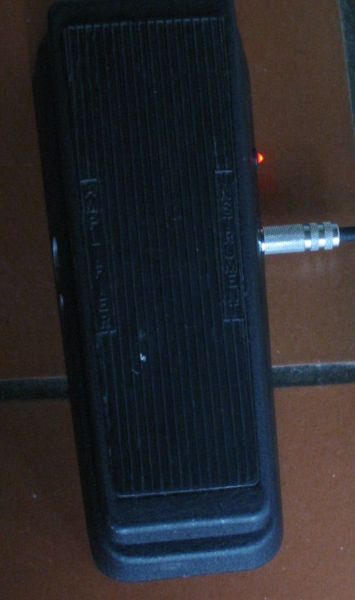

Ne reste plus qu'à souder la Led et à la fixer (le fil rose est à souder du côté où la Led est biseauté).

On peut mettre de la gaine thermo-rétractible pour éviter tout court circuit.







  • mailoff 11 posts au compteur
    mailoff
    Nouvel AFfilié
    Posté le 12/03/2017 à 13:24:07
    hello, merci pour ce tuto Une question: est-ce que le nouveau switch est plus bruyant ? Ceci dit lequel est le plus adapté? Merci Cdlt
  • ayabow46 6 posts au compteur
    ayabow46
    Nouvel AFfilié
    Posté le 12/03/2017 à 17:35:17
    Salut à toi,

    Non le switch chez moi n'est pas bruyant, ni dans l'activation ni dans l'utilisation.
    La seule chose qui m'a un peu dérouté au début était la dureté du switch différente de celui d'origine, mais on s'y fait vite...
    Pour faire cette mod il te faut un switch 3pdt, soit 3 vois. Facile à trouver chez Musikding par exemple voir même sur Ebay.
  • Morby 51 posts au compteur
    Morby
    Posteur AFfranchi
    Posté le 29/09/2017 à 00:26:56
    Je ne pipe rien à rien en électronique, alors j'ai demandé à un professionnel de modifier ma GCB-95 avec un true-bypass + LED d'activité (rouge). J'utilise cette pédale en alternance dans mon pedalboard équipé d'une alim 9v pour la scène, et en mode pile avec juste mon multi-effet quand je vais en répète afin de voyager léger.
    Il se trouve que la LED fonctionne très bien en mode pile, mais pas du tout en mode alim 9v. Je précise qu'il ne s'agit pas d'une LED bicolore, juste une LED rouge simple.

    La personne qui a modifié initialement ma pédale n'étant plus joignable, j'ai demandé à un réparateur de mon bled (tv, amplis transistors et lampe) s'il pouvait modifier ma pédale afin que la LED puisse fonctionner avec les 2 modes d'alimentation. Il s'est penché rapidement sur le problème mais n'a pas trouvé comment faire, d'un autre coté c'est pas vraiment sa spécialité non plus... Alors vu qu'ici il y a visiblement des spécialistes, je viens à la pêche aux infos.

    Sur le net j'ai trouvé ce tuto : https://www.guitariste.com/forums/le-coin-du-bricoleur,led-d-etat-sur-une-wah-wha-dunlop-gcb-95-true-bypass,36490.html

    Il se trouve qu'après ouverture de ma pédale, c'est pas du tout câblé comme ça.
    voici les photos :
    http://www.ratigan.net/chezpatoche/images/CryBaby-GCB95/1-GCB95.JPG
    http://www.ratigan.net/chezpatoche/images/CryBaby-GCB95/2-GCB95.JPG
    http://www.ratigan.net/chezpatoche/images/CryBaby-GCB95/3-GCB95.JPG
    http://www.ratigan.net/chezpatoche/images/CryBaby-GCB95/4-GCB95.JPG


    Du coup je me demande aussi si ma pédale est vraiment en true-bypass vu que plusieurs plots sont vierges de fils (à l'usage il m'a semblé que oui, mais sait-on jamais).

    Que me conseillez vous ? Tout faire re-câbler comme indiqué dans le tuto avec une LED bicolore ?
    Je voudrais être sur que ça fonctionnera bien avec les 2 modes d'alimentation (pile ou alim 9v) car j'ai pas trouvé cette info dans le tuto.


    Si oui, va falloir que j'achète les composants. Et là je suis bien emmerdé car j'ai fait qlq recherches, mais ya souvent plusieurs modèles de led avec des spécificité différentes (ampérage, voltage, angle de vue...). Si une bonne âme pouvait me préciser un site qui vend tous ces composants (Led + support + résistance + gaine thermo-rétractable) en me précisant le modèle précis pour la LED, ça me simplifierait nettement les choses.
    Merci à vous
  • Titi035 3 posts au compteur
    Titi035
    Nouvel AFfilié
    Posté le 04/01/2021 à 23:06:54
    Hello,

    Comment as-tu calculé l'impédance de ta résistance ?
    Si tu pouvais mettre des exemples de couples LED/Résistance, ça serait top!

    A+,
    Thierry
