Tutoriel

Démontage ZOOM H4N

Par chopin5fr le 15/03/2020 - (Tout public)

01

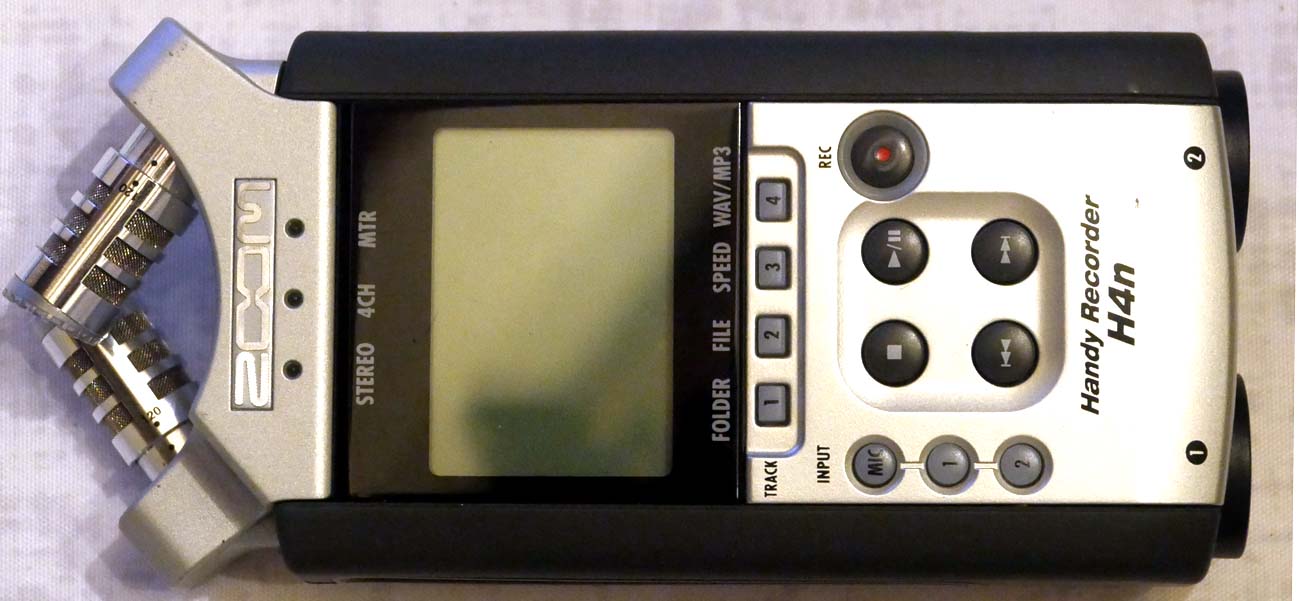

 Le modèle concerné.

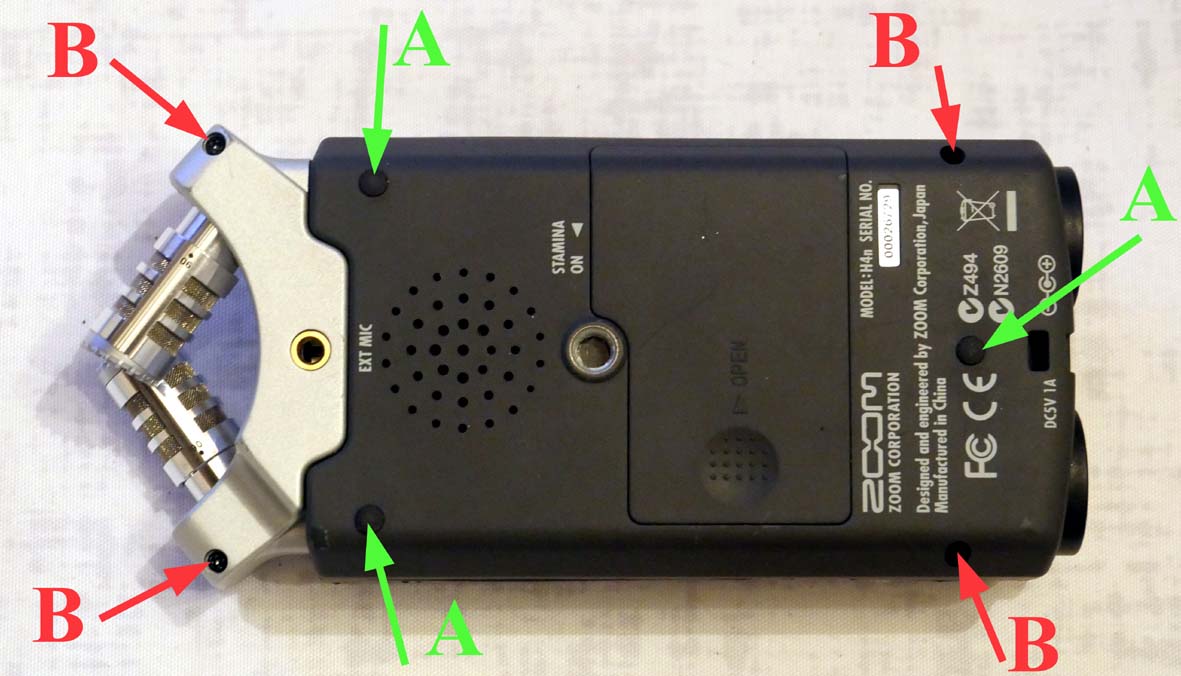

02

Retirer les capuchons caoutchouc A puis retirer les vis qui se trouvent dessous ainsi que les vis B.

03

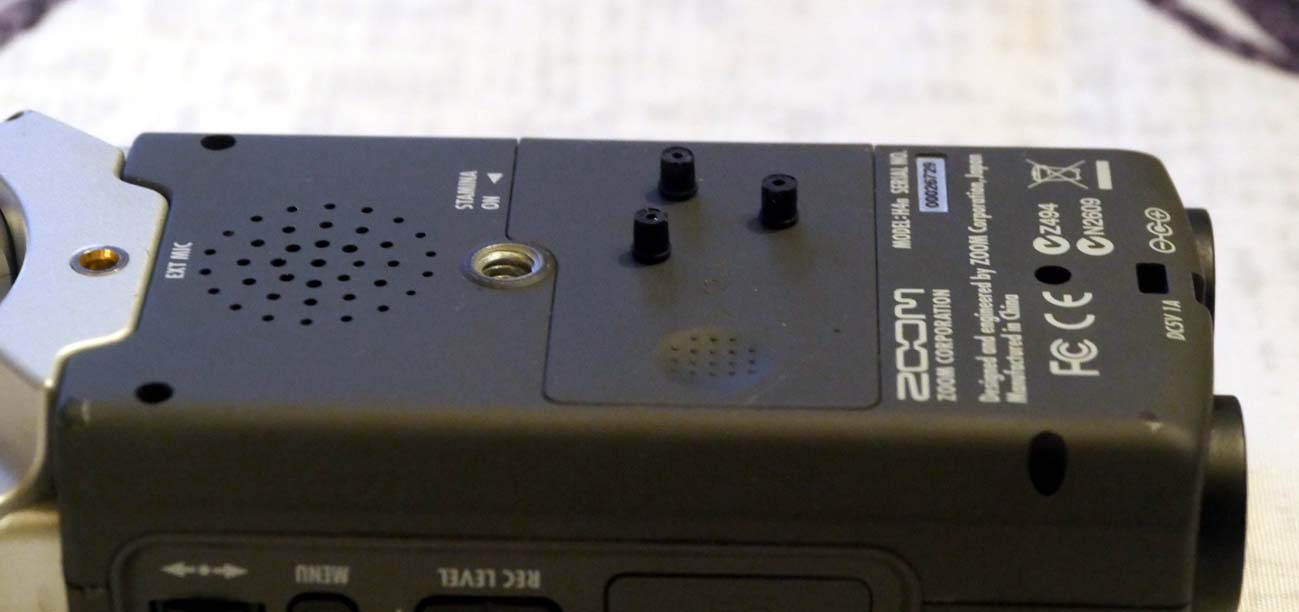

Les capuchons caoutchouc sur le compartiment piles.

04

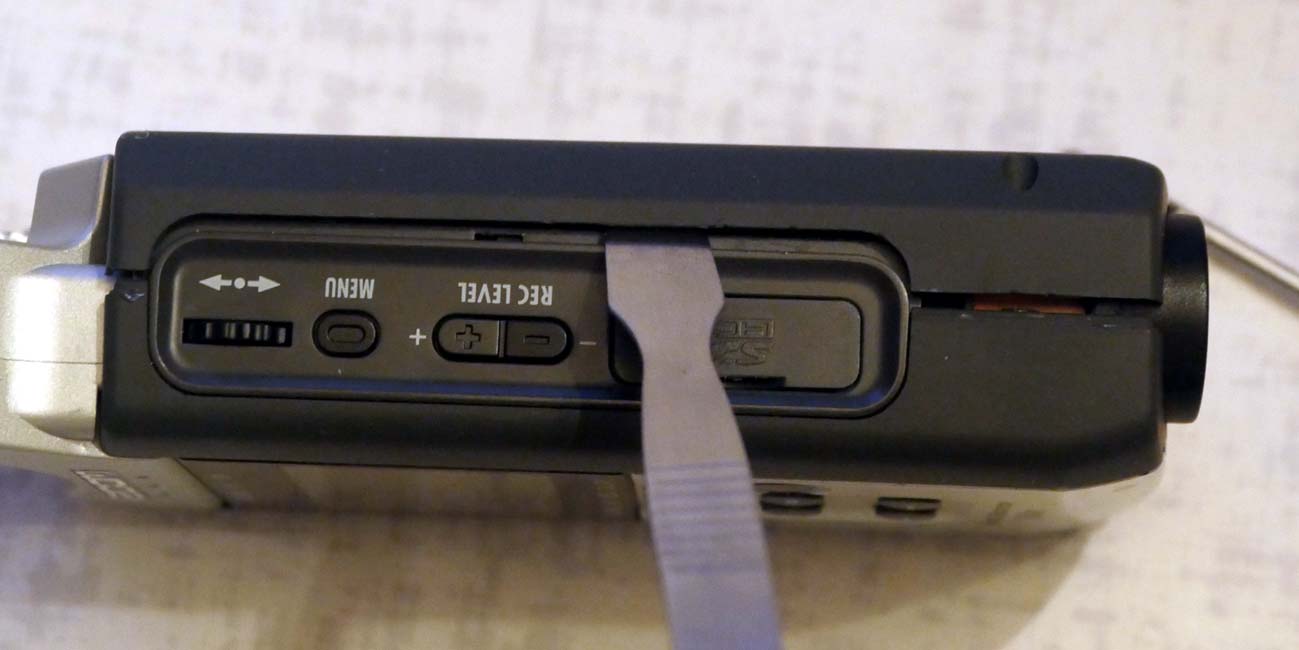

Déclipser la partie inférieure du ZOOM avec un outil plat et fin en le glissant entre le support de commandes et la partie inférieure. Si besoin, effectuer la même opération de l'autre côté.

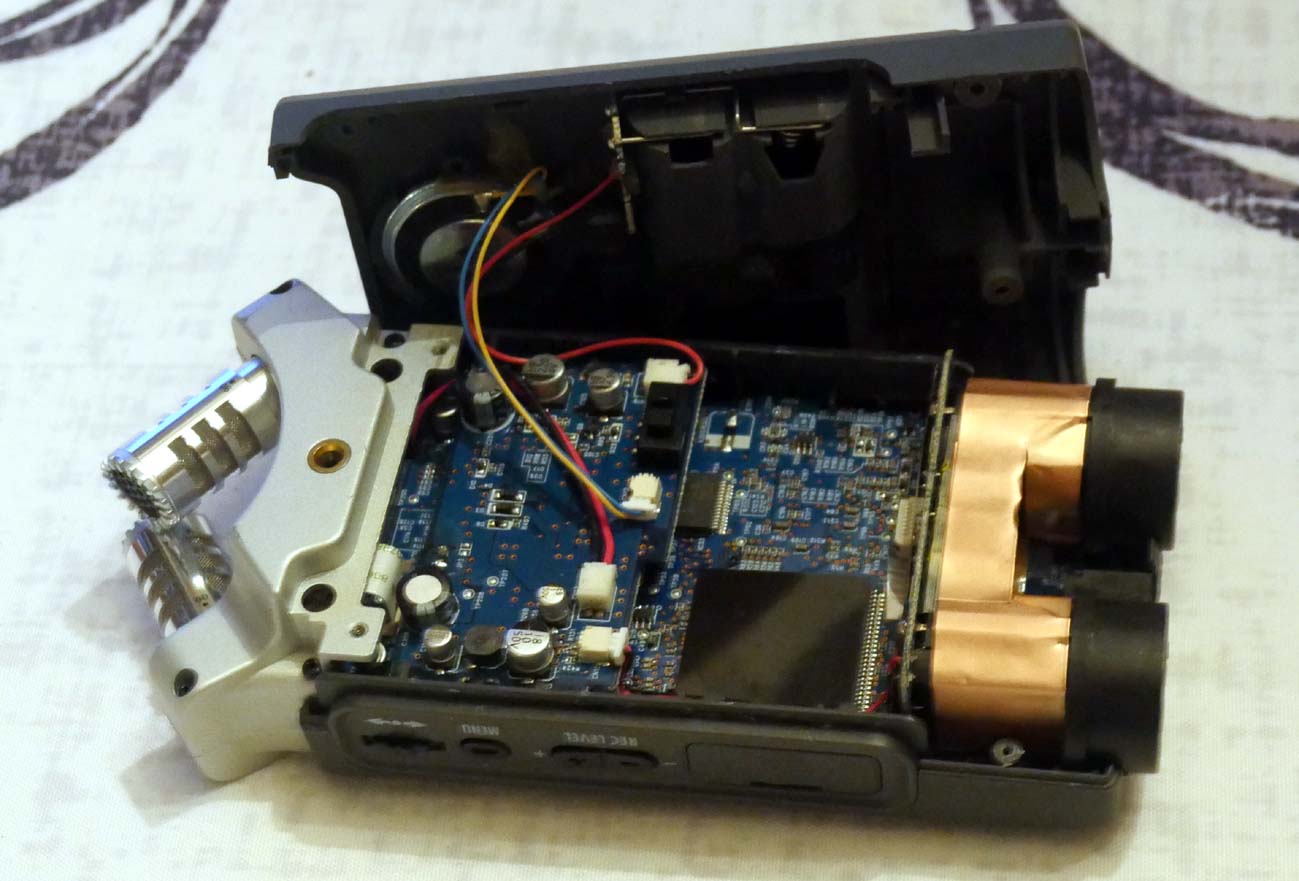

05

Le ZOOM ouvert. Attention à ne pas arracher les connexions de l'alimentation et du HP.

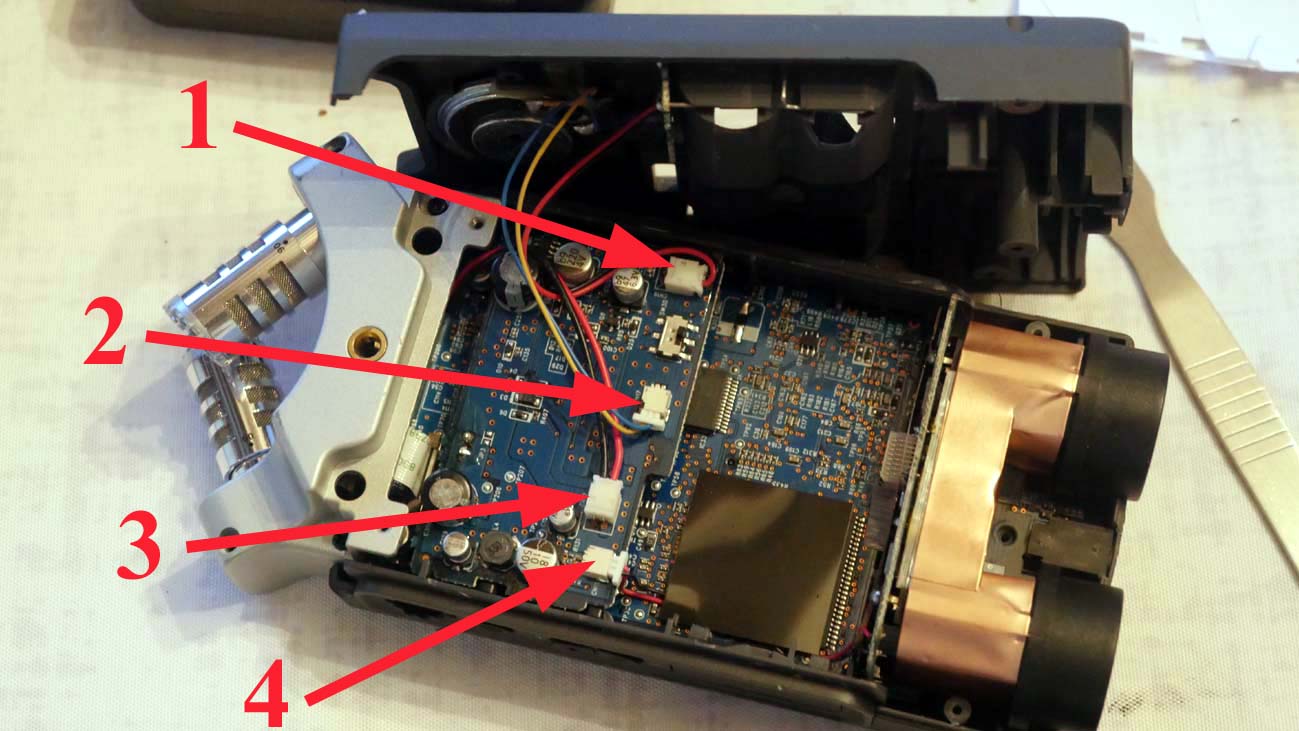

06

Retirer les connecteurs 1 à 4 en les repérant. Ils sont évidemment équipés de détrompeurs.

1: Alimentation piles

2: HP

3: Alimentation de la carte principale

4: Alimentation secteur.

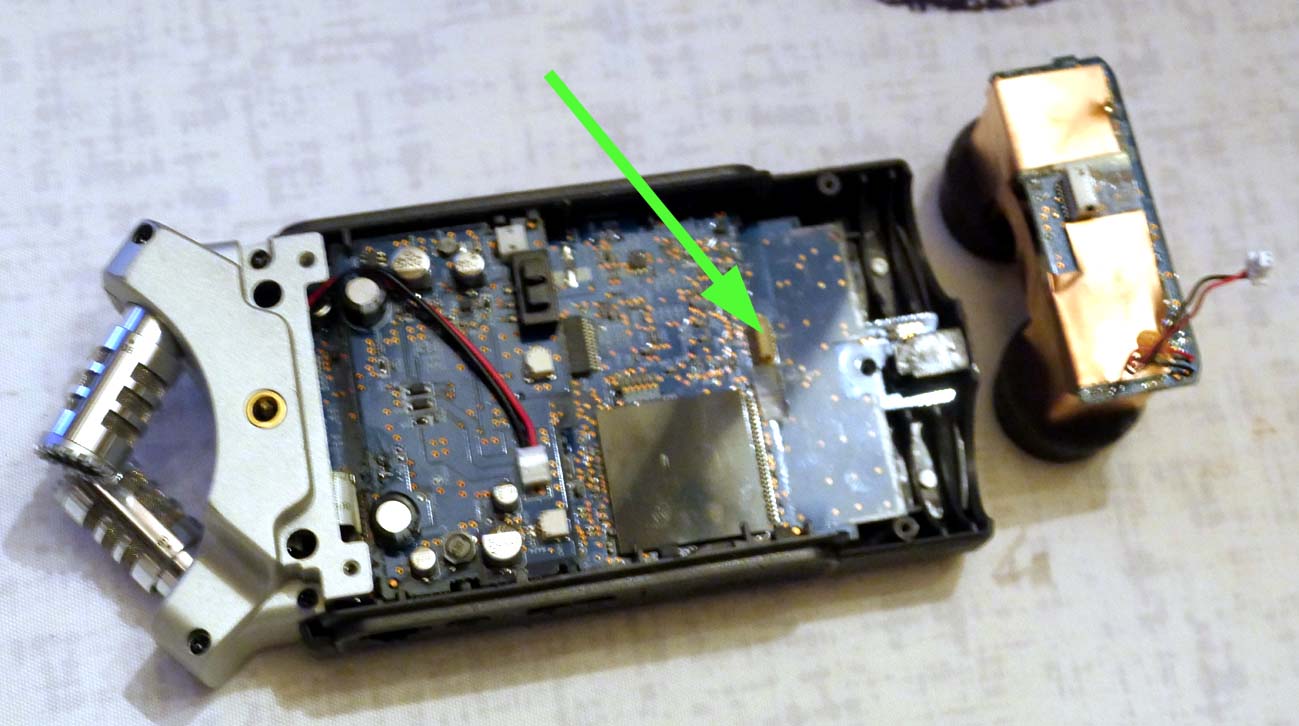

07

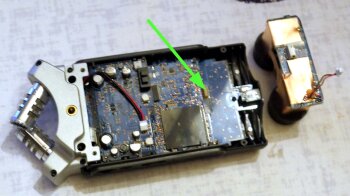

Retirer la carte XLR qui est simplement emboitée dans le connecteur signalé par la flèche.

08

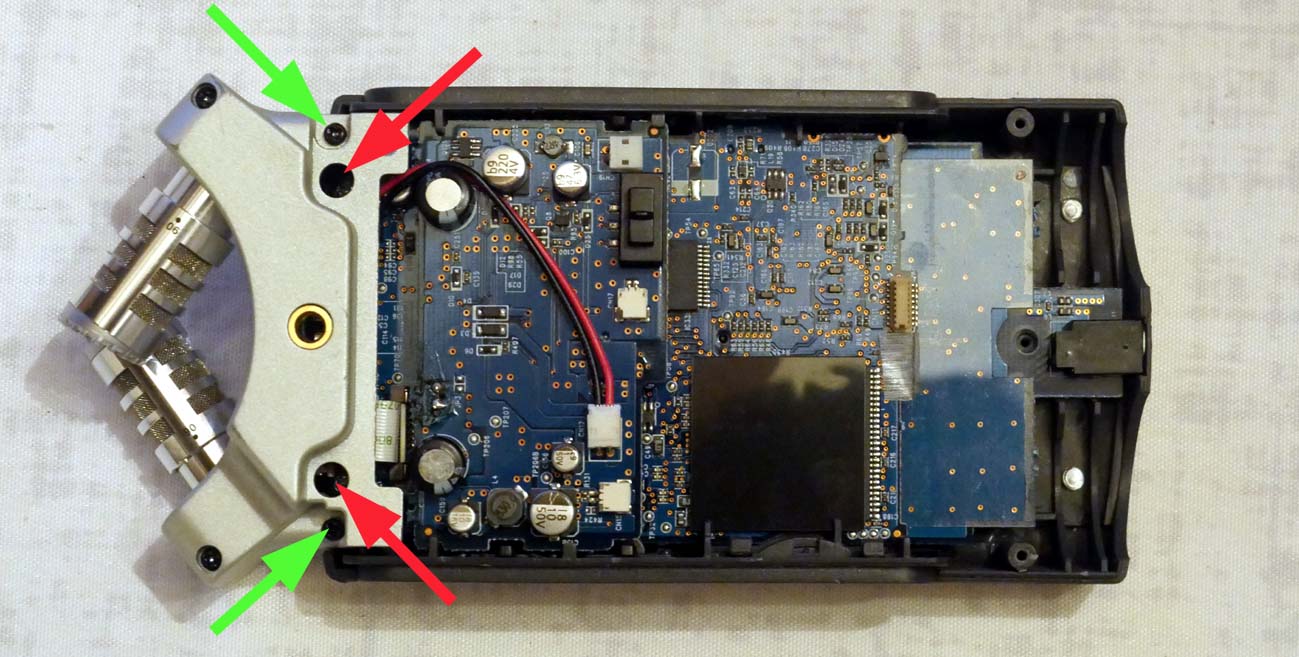

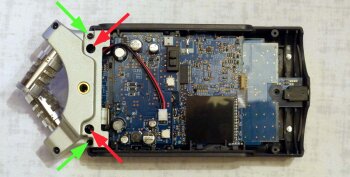

Retirer les vis rouges et vertes. Attention à l'emplacement des vis vertes (longueurs différentes).

09

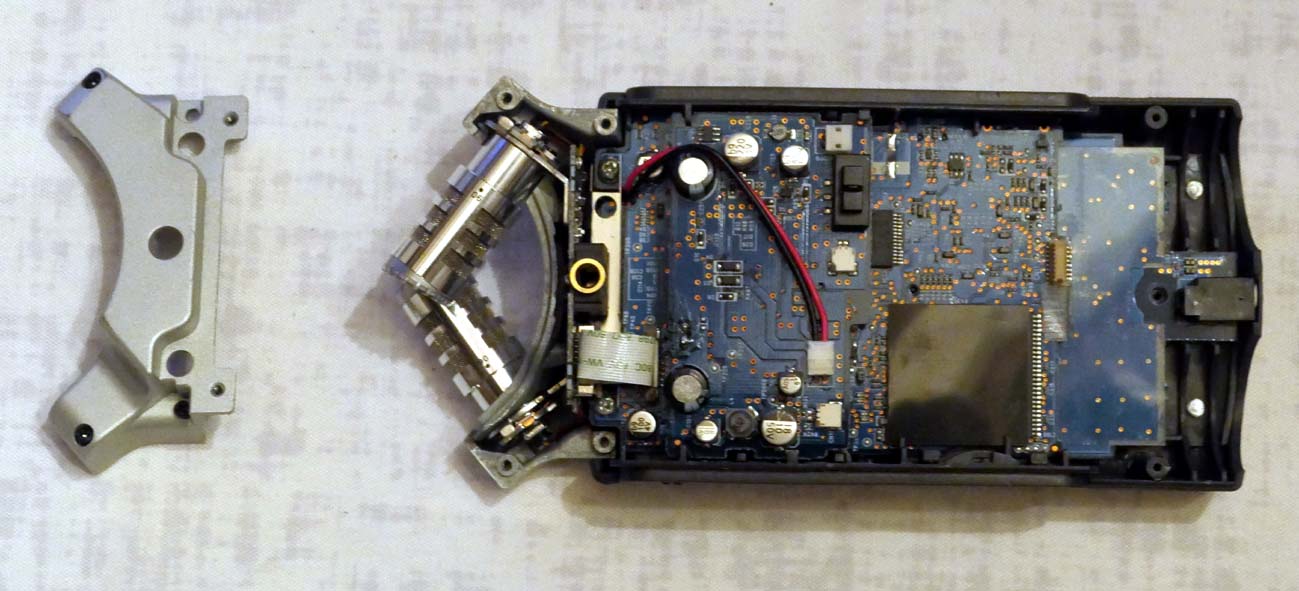

Retirer le support metallique inférieur des micros internes.

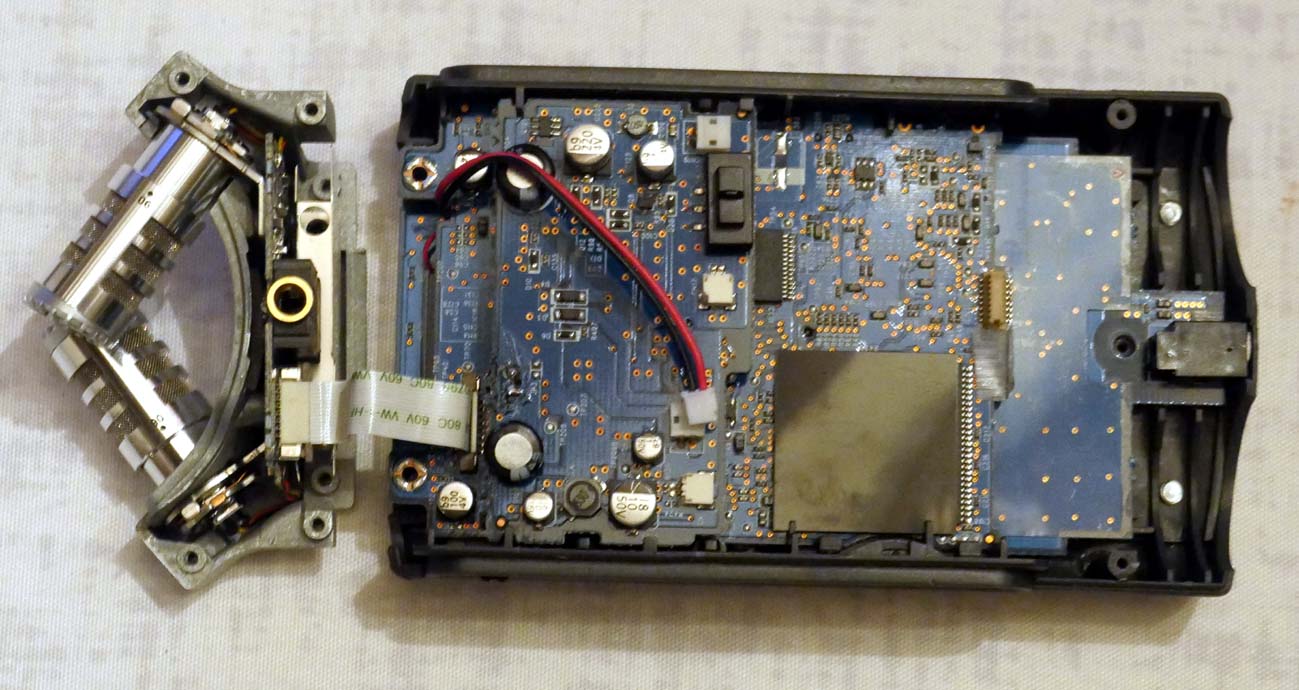

10

Retirer le bloc micros internes en prenant garde de ne pas arracher la nappe de connexion.

11

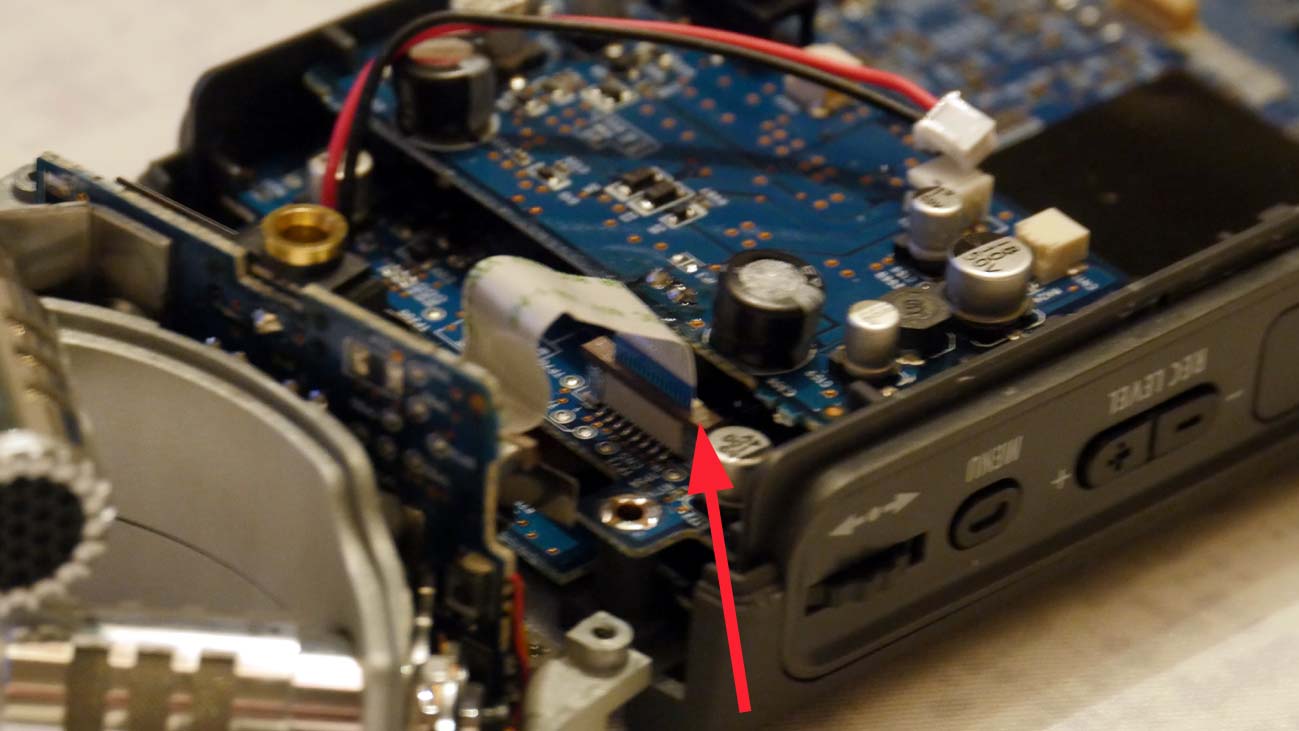

Lever le verrouillage de la nappe de chaque côté de la nappe pour libérer la connexion des micros (nappe).

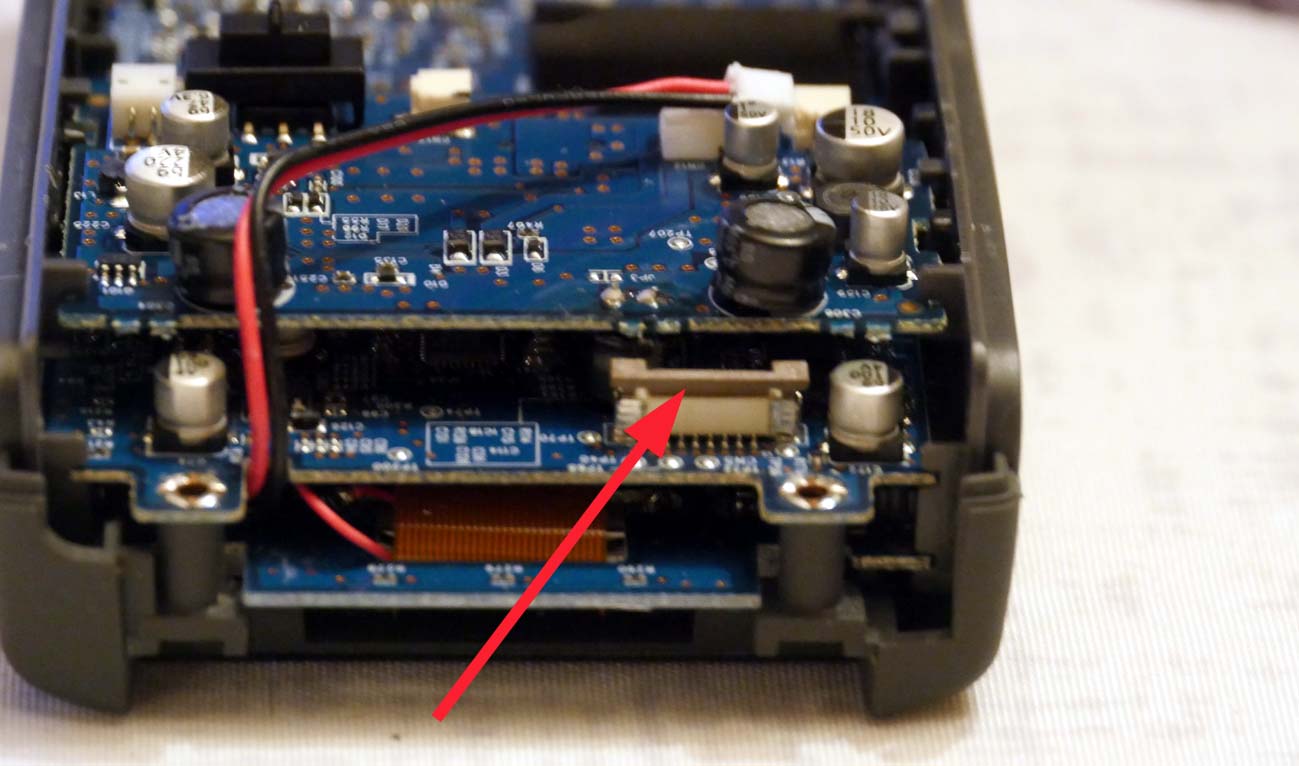

12

Le connecteur des micros est relevé pour remettre la nappe au remontage (flèche rouge). Baisser la partie marron pour reverrouiler la nappe.

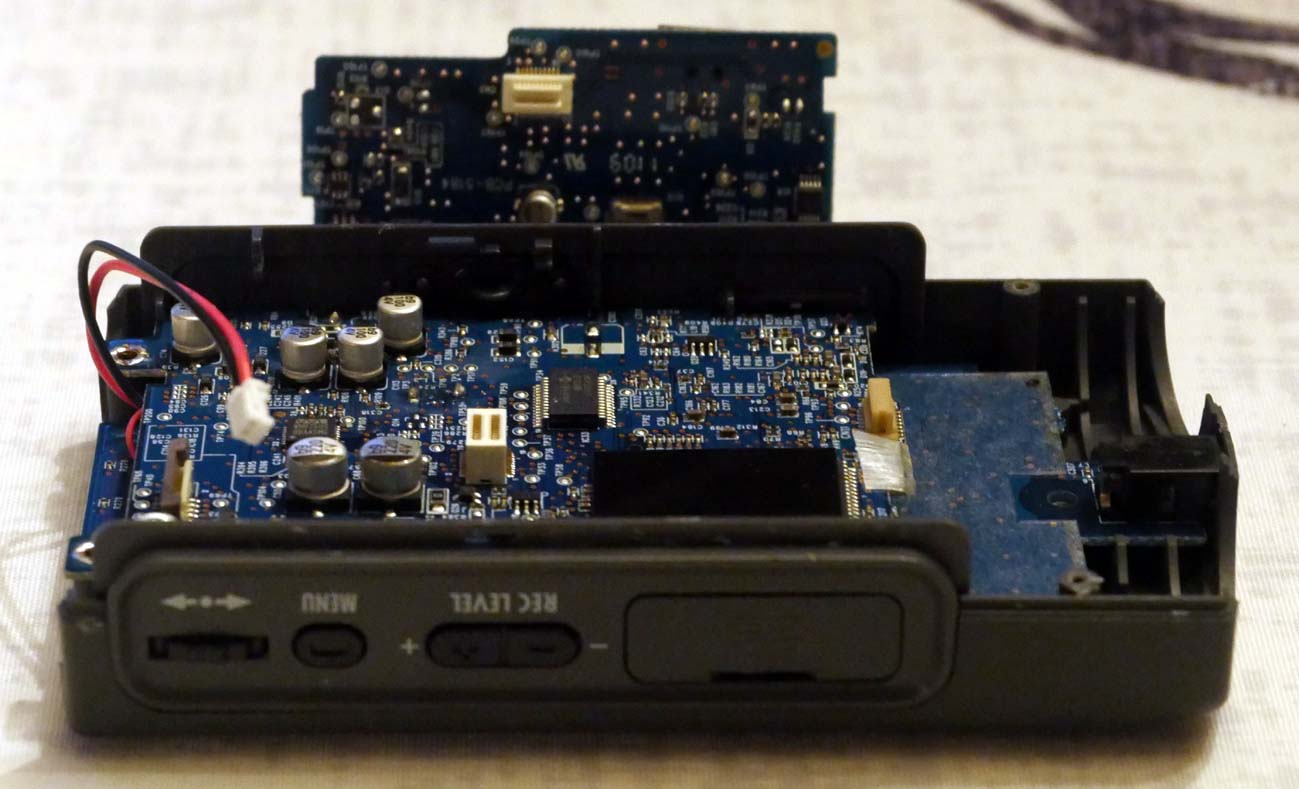

13

Retirer la carte supérieure qui est simplement connectée par un connecteur (double) semblable à la carte XLR. Sur la photo, la carte a été placée derrière le ZOOM et on apperçoit le connecteur (blanc).

14

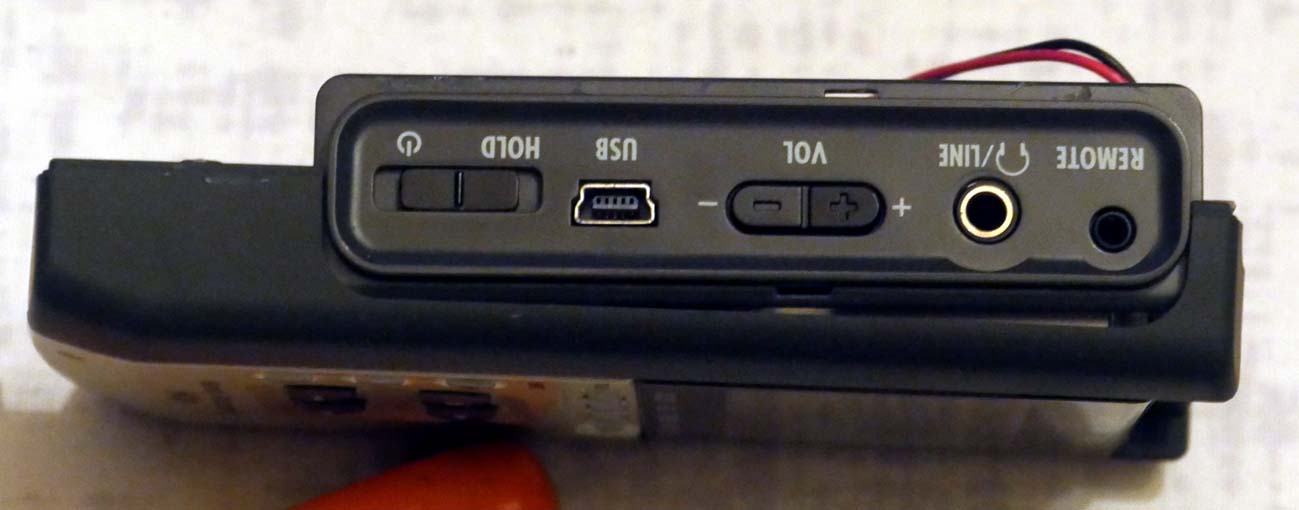

Retirer la carte principale qui vient avec les supports de commande et l'écran connecté par une nappe.

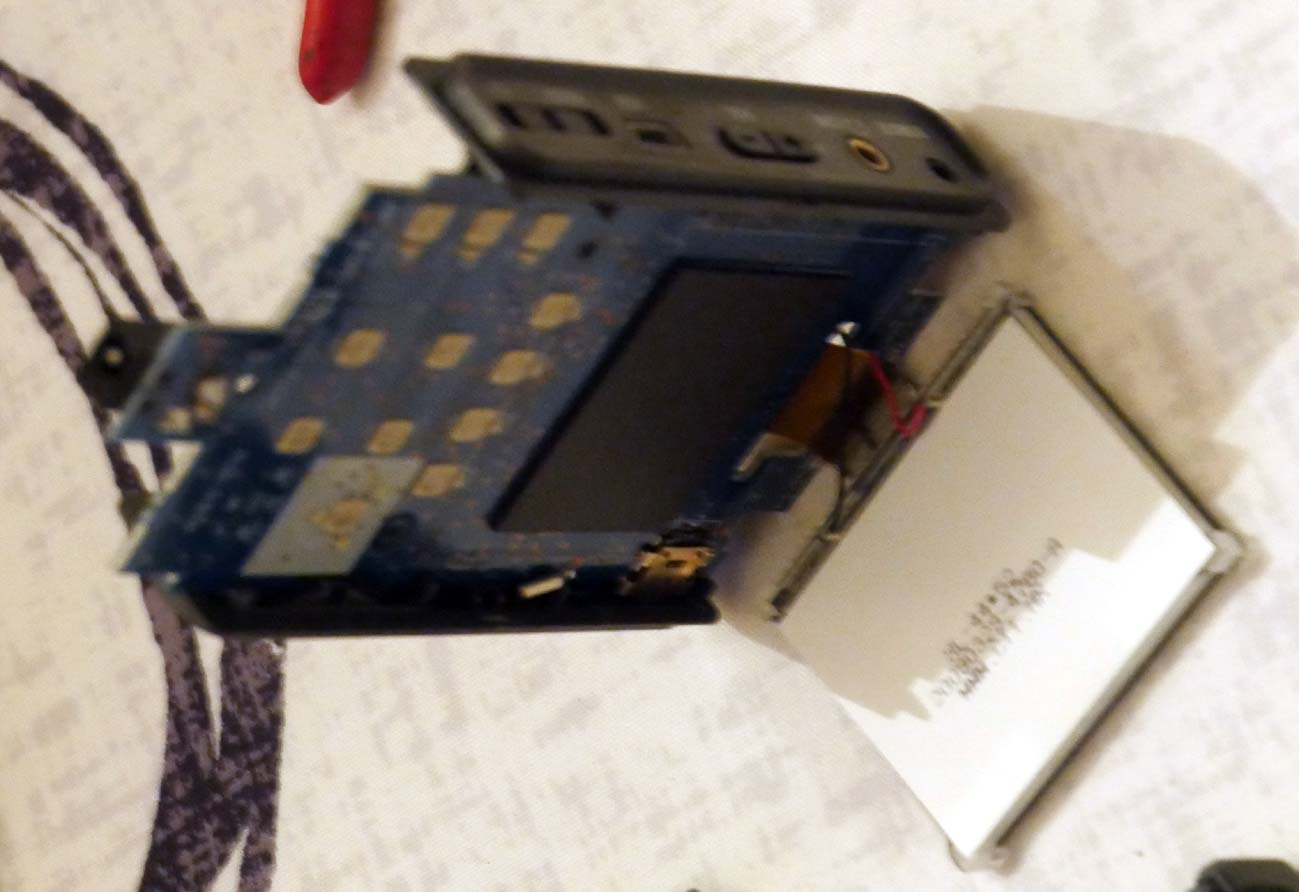

15

Pour le remontage, positionner les supports de commandes sur la carte avant de l'enfiler dans la partie supérieure du ZOOM. Positionner auparavant l'écran dans son emplacement. Veiller à ce que la commande de mise sous tension soit bien positionnée sur l'inverseur correspondant.

Pour le remontage général, effectuer les opérations en sens inverse.
