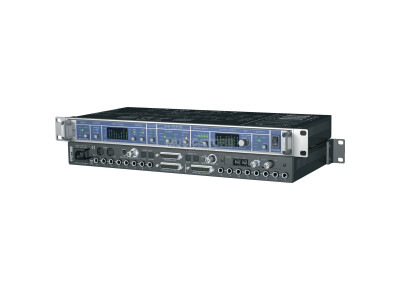

RME Audio ADI-8 QS

L'ADI-8 QS de RME est un convertisseur A/N-N/A haut de gamme à 8 canaux doté d'un ensemble de fonctionnalités inégalé. Cet appareil allie une conception de circuits analogiques d'excellence à des puces de conversion A/N-N/A de dernière génération offrant une latence exceptionnellement faible. Grâce à la technologie SteadyClock intégrée, le QS offre une conversion A/N et N/A de la plus haute qualité.

Limiteurs analogiques et numériques, 4 niveaux de référence matériels jusqu'à +24 dBu, des E/S AES/EBU et ADAT (E/S MADI en option) jusqu'à 192 kHz, un contrôle à distance via MIDI, un réglage des entrées et sorties numériques pour un calibrage complet du niveau, un contrôle du volume pour les 8 sorties analogiques, séparément ou globalement, un mode « digital thru », un fonctionnement sur une large plage de tension et bien d'autres fonctionnalités encore font de l'ADI-8 QS un appareil véritablement unique.

L'ADI-8 QS est la référence de RME : des performances optimales dans les moindres détails, pour un rapport qualité-prix imbattable !

Points forts
Convertisseur A/N 8 canaux, conception entièrement symétrique, 117 dBA
Convertisseur N/A 8 canaux, chemin de signal à couplage CC, double sortie symétrique, 120 dBA
Conversion à faible latence : seulement 8 échantillons de retard !
4 E/S AES/EBU via D-Sub, 8 canaux à 192 kHz
2 x E/S ADAT, 8 canaux à 96 kHz
Réglage de niveau des entrées/sorties numériques, plage de 6 dB par E/S
Limiteur analogique et numérique pour la conversion AD
16 indicateurs de niveau à LED avec 7 LED chacun
SyncCheck, technologie unique pour vérifier la synchronisation de l'horloge
Tous les réglages sont enregistrés de manière permanente
Entièrement contrôlable à distance

Caractéristiques
Cet appareil d'une hauteur d'une unité offre une conversion AD/DA exceptionnelle depuis et vers les formats AES/EBU et ADAT (MADI en option), jusqu'à 192 kHz. Les entrées et sorties symétriques intègrent la conception de circuits RME, garantissant ainsi des valeurs de bruit et de distorsion exceptionnelles. Quatre niveaux d'entrée et de sortie différents sont disponibles pour chacun, permettant une adaptation parfaite au domaine analogique. Les convertisseurs A/N et N/A de dernière génération offrent des fréquences d'échantillonnage allant jusqu'à 192 kHz avec un rapport signal/bruit de 120 dBA.

Grâce à sa réduction efficace de la gigue, SteadyClock(TM) garantit une qualité sonore irréprochable, quelle que soit la qualité du signal d'horloge externe. De plus, la fonction Intelligent Clock Control (ICC) conserve la dernière fréquence d'échantillonnage valide en cas de perte du signal d'entrée.

Les technologies déjà présentes sur d'autres produits RME, comme SyncCheck®, assurent une synchronisation parfaite et une détection claire des erreurs. Plusieurs unités peuvent être empilées et fonctionner en alignement d'échantillons, à l'aide d'une horloge word clock. Tous les réglages sont enregistrés lorsque l'appareil est éteint.

Le QS peut être entièrement contrôlé et configuré à distance via MIDI, et tous les affichages d'état peuvent être interrogés via MIDI. Chaque QS peut se voir attribuer un identifiant distinct, ce qui permet de contrôler à distance différents appareils séparément à l'aide d'un seul canal MIDI.

Faible latence
Dans le QS, RME utilise un convertisseur A/N haut de gamme de Cirrus Logic, offrant des rapports signal/bruit et des taux de distorsion exceptionnels. Mais la plus grande différence par rapport à tous les autres convertisseurs A/N du marché réside dans son filtre numérique innovant, qui permet pour la première fois d'atteindre un retard de seulement 12 échantillons en vitesse simple (0,25 ms), 9 échantillons en vitesse double (0,09 ms) et 5 (!) échantillons en vitesse quadruple (0,026 ms).

Ces valeurs sont inférieures à un quart de celles offertes par des appareils bien plus coûteux. Elles constituent une avancée majeure dans la réduction de la latence dans les studios d'enregistrement sur ordinateur. En mode DS et QS, la latence ajoutée peut tout simplement être ignorée. Le convertisseur DA offre une conversion similaire dans une plage de 5 à 10 échantillons, transformant le monitoring analogique-numérique en un véritable monitoring de type analogique !

Accessoires
EN OPTION : E/S MADI (CARTE I64 MADI)
La carte I64 MADI dote la Micstasy d'une entrée et d'une sortie MADI à 64 canaux. Les sorties coaxiale et optique fonctionnent en parallèle avec les sorties AES/EBU et ADAT, et transmettent donc les mêmes données.

La carte I64 MADI dispose d'une entrée MADI optique ainsi que d'une entrée MADI coaxiale. L'entrée est commutée automatiquement, en fonction de l'endroit où un signal d'entrée valide est détecté. Une redondance totale est assurée par la commutation automatique des entrées, qui bascule immédiatement vers l'autre entrée en cas de perte du signal d'entrée.

L'entrée MADI fonctionne comme une source d'horloge optionnelle (section Clock, OPTN) ainsi que comme une entrée de passage. Comme chaque Micstasy n'utilise que 8 canaux, jusqu'à 56 canaux peuvent être transmis. Cette technique est utilisée pour cascader plusieurs Micstasy en série. Les données MADI entrantes sont transmises sans modification, seul un bloc de huit canaux est remplacé. Cela permet de connecter jusqu'à 8 appareils en série. Les 64 canaux combinés sont disponibles sur la sortie MADI du dernier appareil.

Avec une carte MADI I64 installée, le Micstasy peut être contrôlé à distance via MADI. Dans le même temps, les données MIDI sont transmises via MADI.

Lorsque plusieurs appareils sont connectés en série, les E/S MADI de chaque Micstasy entraînent un retard de 3 échantillons. Par conséquent, à la sortie MADI du dernier appareil, les données de tous les appareils en amont sont retardées. Le problème de ce décalage est résolu par la fonction Delay Compensation.

L'utilisation de la carte MADI I64 permet d'utiliser 8 canaux comme voie de retour numérique, envoyant l'audio via MADI vers les sorties ADAT et AES de la Micstasy. Par exemple, les moniteurs de scène et de studio peuvent être alimentés numériquement depuis la Micstasy. Sur scène, l'utilisation d'un convertisseur N/A supplémentaire (par exemple, l'ADI-8 DS) peut s'avérer nécessaire. La sortie MADI continue de transporter les signaux d'entrée analogiques et les données d'entrée transmises.

• Input AD: 1/4" TRS jack and 25 pin D-sub, servo balanced, completely symmetrical audio path
• Output AD: 4 x AES/EBU, 2 x ADAT optical, optional MADI
• Input DA: 4 x AES/EBU, 2 x ADAT optical, optional MADI
• Output DA:1/4" TRS jack servo balanced, up to +21 dBu. 25 pin D-sub, balanced, up to +24 dBu. DC-coupled audio path
• Dynamic Range AD: 117 dBA
• THD AD: < -110 dB (< 0.00032 %)
• THD+N AD: < -104 dB (< 0.00063 %)
• Crosstalk AD: > 130 dB
• Dynamic Range DA: 120 dBA unmuted
• THD DA: < -104 dB (< 0.00063 %)
• THD+N DA: < -102 dB (< 0.0008 %)
• Crosstalk DA: > 110 dB
• Input level for 0 dBFS: +24 dBu, +19 dBu, +13 dBu, +4.2 dBu, each adjustable by 6 dB in steps of 0.5 dB via Digital Input Trim
• Output level for 0 dBFS: +24 dBu, +19 dBu, +13 dBu, +4.2 dBu, each adjustable by +/- 6 dB in steps of 0.5 dB
• Output level global: 0 down to -96 dB in 48 steps
• Sample rates: 44.1 kHz, 48 kHz, 88.2 kHz, 96 kHz, 176.4 kHz, 192 kHz, variable (sync/word)
• Frequency response AD/DA, -0.1 dB: 10 Hz - 23.2 kHz (sf 48 kHz)
• Frequency response AD/DA, -0.5 dB: < 5 Hz - 44.6 kHz (sf 96 kHz)
• Frequency response AD/DA, -1 dB: < 5 Hz - 63.4 kHz (sf 192 kHz)
• Power supply: Internal switching mode ps, 100 V-240 V AC
• Dimensions (WxHxD) 483 x 44 x 200 mm
• Warranty: 2 years
