Fiche technique

  • Fabricant : Innovason
  • Modèle : Sy40
  • Catégorie : Consoles numériques
  • Fiche créée le : 02/02/2004

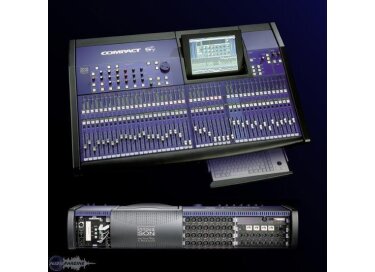

Innovason Sy40


La console Sy40 est mono-bloc et intègre la surface de contrôle et le Mix Box local.
Celui-ci propose 6 emplacements pour des modules de 8 entrées ou 8 sorties analogiques ou numériques AES. Sa structure modulaire permet de configurer les entrées sorties suivant les besoins de l’application.
Ainsi, en autonome, elle peut être équipée comme ci-dessous, de 32 entrées micro/ligne, 8 entrées lignes et 16 sorties analogiques avec traitement.
La plate-forme intègre l’ensemble des éléments d’une console de mixage numérique avec, dans un volume particulièrement compact de moins de 40 kg :
47 faders motorisés et assignables avec accès immédiat aux paramètres principaux (sélection, écoute et mute)
47 bar-graphes à leds pour la visualisation immédiate des signaux entrant ou sortant.
1 fader réservé au contrôle de l’automation (cross-fade).
1 tranche console centralisée avec un bouton pour chaque paramètre
1 ensemble de fonction de gestion des mémoires
1 écran 12 pouces escamotable avec visualisation temps réel de tous les paramètres de mixage

1 ensemble de touches pour les fonctions audio (patchs, écoute, circuit d’ordre..)
1 calculateur embarqué compatible PC gérant l’ensemble de la console
1 tiroir clavier / boule de pointage pour les saisies et les accès aux fonctions avancées.
1 espace rack audio pour les modules d’entrée–sortie, le contrôleur MC-64 et le module DSP Sy40-8
La partie audio de la console est gérée par le module contrôleur MC-64 qui génère les horloges audio, pilote le bus et assure l’interface avec le PC interne. Ce module dispose des connecteurs BNC chargés de la transmission numérique par un ou deux câbles coaxiaux et qui permet de compléter la console en déportant jusqu’à 64 entrées dans un Stage Box. Ainsi, les emplacements du Mix Box local peuvent être équipés avec plus de modules de sortie, proposant alors un maximum de 48 sorties analogiques ou numériques AES dans la console.

Dans le Mix Box, au dessus du contrôleur MC-64, se trouve le module DSP Sy40-8 (Digital Signal Processor), chargé du traitement numérique des signaux, il regroupe tous les algorithmes relatifs aux fonctions de traitement et de mixage de la console.
Ce module est équipé d’un connecteur Sub-D 25 permettant l’exploitation de 8 entrées au niveau ligne.
Un cordon adaptateur Sub-D / XLR est livré avec la console. Ce module dispose aussi d’un connecteur XLR3 pour l’entrée du micro d’ordre (Talk Back), cette entrée micro est alimentée en permanence en 48 volts fantôme.
Une fois que tous les câbles d’entrées et de sorties sont reliés à l’installation, il n’est plus nécessaire d’y toucher, toutes les opérations de patch sont réalisées électroniquement, à partir de la console et de son ordinateur intégré.
Grâce au Stage Box on couvre l’ensemble des besoins d’une installation numérique complète, incluant splitter plateau, transmission plateau/régie.
La Surface de Contrôle est si facile à comprendre que même les novices se retrouvent rapidement à l’aise avec le mixage numérique.
Les différentes voies de la console sont équipées de faders motorisés qui se mettent en position rapidement, silencieusement, et proposent même un «point sensoriel» que l’on sent sous les doigts.
On a ainsi en permanence le repère de la dernière retouche de niveau.
Les bar-graphes situés juste au-dessus des faders fournissent une vision directe des différents niveaux de travail après traitement (processeurs de dynamique, égalisation) ou avant traitement (image directe du niveau de sortie des pré-amplis) selon l’option choisie dans les préférences générales. Enfin, dès que la console est sous tension, l’écran plat LCD affiche la fenêtre principale de mixage ou, selon les requêtes, d’autres fenêtres de contrôle. Un ordinateur interne, compatible IBMPC ®, pilote à la fois le rack audio et la console, aux ordres du logiciel dédié Sensoft.
Si nécessaire, un PC externe chargé avec Sensoft peut être connecté à la console en remplacement de l’ordinateur interne.
Pour faciliter l’usage dans une installation donnée, il est tout aussi aisé de remplacer l’écran plat interne par un autre écran au standard SVGA . Le clavier /souris peut aussi être déporté en le sortant de son tiroir ou, éventuellement, remplacé.

»
