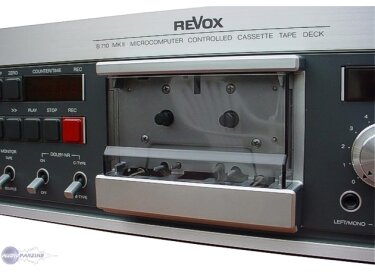

Revox B710-MKII

• Fabricant : Revox
• Modèle : B710-MKII
• Catégorie : Platines K7
• Fiche créée le : 12/08/2008

Revox B710 MkII

Mécanisme: Mécanisme a 4 moteurs et double cabestan.
Deux moteurs de bobinage CC contrélés par microordinateur et deux moteurs de cabestan, à entrainement direct, régulés séparément

Vitesse de défilement: 4,76cm/s +0,3%
Cassettes utilisabies: C46 a C120 (les caractéristiques techniques sont garanties jusqu'a C90)
Largeur de la bande: 3,81 mm

Pleurage:   0,1% pour les C60 et C90
IEC 386 (DIN 45507) valeurs de créte

Temps de démarrage: 1,0 sec. max. (pour atteindre le taux de pleurage spécifié)

Compteur de bande: 4 digits, affichage quasi-linéaire

Temps de bobinage: env. 45 sec. pour une C60  env. 65sec. pour une C90

Entrées: MIC 0,35mV / 10kOhm asymétrique
              LINE 35mV / 220kOhm
              DIN 0,5mV / 10kOhm

  saturation des entrées: 40dB (1:100)

Sorties: à 0dB  LINE OUTPUT max 0,775V  RL.min. 20kOhm  niveau -26dB
                         DIN OUTPUT  max 0,775V RL. min. 20kOhm niveau -26dB
                         PHONES max 2,45V  200 à 600 Ohm

Systémes réducteurs de bruit: Dolby B/Dolby C commutables (les deux systemes sont séparés pour l'enregistrement et                                                     la  lecture)

Choix du type de bande: IEC I: correspond a Fe,03
                                        IEC Il: correspond a Cr02
                                        IEC IV: bandes Métal
                                        AUTO: le type de bande est déterminé par l'encodage de la cassette.

Correction a la lecture: 3180 + 120 ps pour IEC I
                                     3180 + 70 us pour IEC il et IV

Réponse en fréquence:
  Enregistrement-lecture, à -20 dB, sans réducteur de bruit: IEC I:  60 Hz... 10kHz +2 dB  30 Hz... 16kHz +3 dB

                                                                                               IEC II et IEC IV: 60Hz... 14kHz +2 dB  30 Hz... 18kHz +3 dB

                                                        avec fe Dolby B ou le Dolby C en service (mesure en bruit rose a l’analyseur de
                                                        spectre) : IEC I: 30 Hz ... 10 kHz +3 dB

                                                                        IEC II et IV: 30Hz...14kHz +3 dB
Rapport signal/bruit:
  Valeurs efficaces, pondérées selon IEC 179, courbe A, référées à 3% de hg à 315 Hz {valeurs linéaires entre crochets)

   IEC I: NR off 55dB (50)  Dolby B 64dB (54)  Dolby C  69dB (56)

   IEC II: NR off 57dB (50)  Dolby B  65dB (54)  Dolby C  71dB (56)

   IEC IV: NR off 58dB (50)  Dolby B  66dB (54)  Dolby C  72dB (56)

Distorsion:

   h3 de 315 Hz à OdB, correspond à 200 nWb/m, Dolby B ou Dolby C en service
   IEC I: meilleure que 1.0%
   IEC I: meilleure que 1,5 %
   IEC Iv: meilleure que 1,5 %

Profondeur d'’effacement: mesurée avec la bande IEC IV, min. 70 dB à 1 kHz, NR en service.
Fréquence de prémagnétisation et d'effacement: 105 kHz

Diaphonie: (entre pistes stéréo) meilleure que 40 dB à 1 kHz

Indicateur de modulation: Indication de la valeur de créte selon les recommandations IEC

Alimentation secteur: commutable 100/120/140/200/220/240 VAC    10%, 50 ... 60 Hz

Fusibles secteur: 100... 140V = TT 500 mA
                            200 ... 240V = TT 250 mA

Consommation: max. 55W

Domaine de température ambiante: +10 ... +40 °C (50 ... 104 °F)
Humidité de lair: selon DIN 40040, classe F

Positionnement: Horizontal seulement (Cassette verticale)

Poids (masse): net: 11,2 kg  brut: (frét aérien): 13,7 kg

Dimensions du boitier: (Lx H x P) 483 x 151 x 352mm

Remarques sur le Dolby C:
Circuit de réduction des bruits fabriqué sous licence des Dolby Laboratories Licensing Corporation
