Tutoriel : Problème sur pédale de charley Roland FD-8.

Par kiteur69 le 03/03/2017 - (Tout public)



Salut à toutes et tous,



Et bien depuis que je galère avec cette pédale FD-8, j'ai enfin résolu le problème que semble avoir beaucoup de batteur sur le sujet.

En résumé, gros problème de volume trop bas quand on joue au pied, alors que tout fonctionne bien avec les reste du charley de ma Roland TD-11 KV. Bref, les coups de fermeture au pied étaient très faibles.



J'ai commencé par soupsonner les réglages sur le module, et c'est vrai qu'on peu légèrement améliorer les choses en y passant un peu de temps. Mais au final, pas de grosse différence.



Et puis, j'ai découvert ce tutoriel de Mr drum :

https://fr.audiofanzine.com/accessoire-pour-batterie-electronique/roland/FD-8/pedago/tutoriels/pedale-de-charley-fd8-probleme-de-volume-5865/

ou

http://www.latavernedesbatteurs.com/viewtopic.php?f=20&t=3118



En à peu près 1/4 d'heure de démontage et remontage , Miracle, la pédale refonctionne au top, le volume du son à la fermeture au pied est au moins 5 à 10 fois plus fort, la sensibilité retrouvée également, peu être même trop vu les réglages que j'avais poussés au maximun!



Il y a effectivement un problème de conception à la base (à ce prix, c'est plutôt honteux !), car le caoutchouc n'appuie pas assez fort sur le capteur en bout de course de la fermeture de la prédale, il manque entre 3 à 5 mim d'épaisseur. D'ailleurs, pour s'en rendre compte, il suffit d'appuyer avec le doigt sur le capteur, et c'est là qu'on se rend compte qu'il fonctionne encore très bien avec un appui fort du doigt.



Car au début, comme je l'avais vu (comme pour certains dans divers articles), que la panne pouvait aussi provenir d'une défaillance du capteur (ROLAND C3400026R0 - Capteur électronique FD-8). Ce test du doigt permet de vérifier qu'il fonctionne bien.

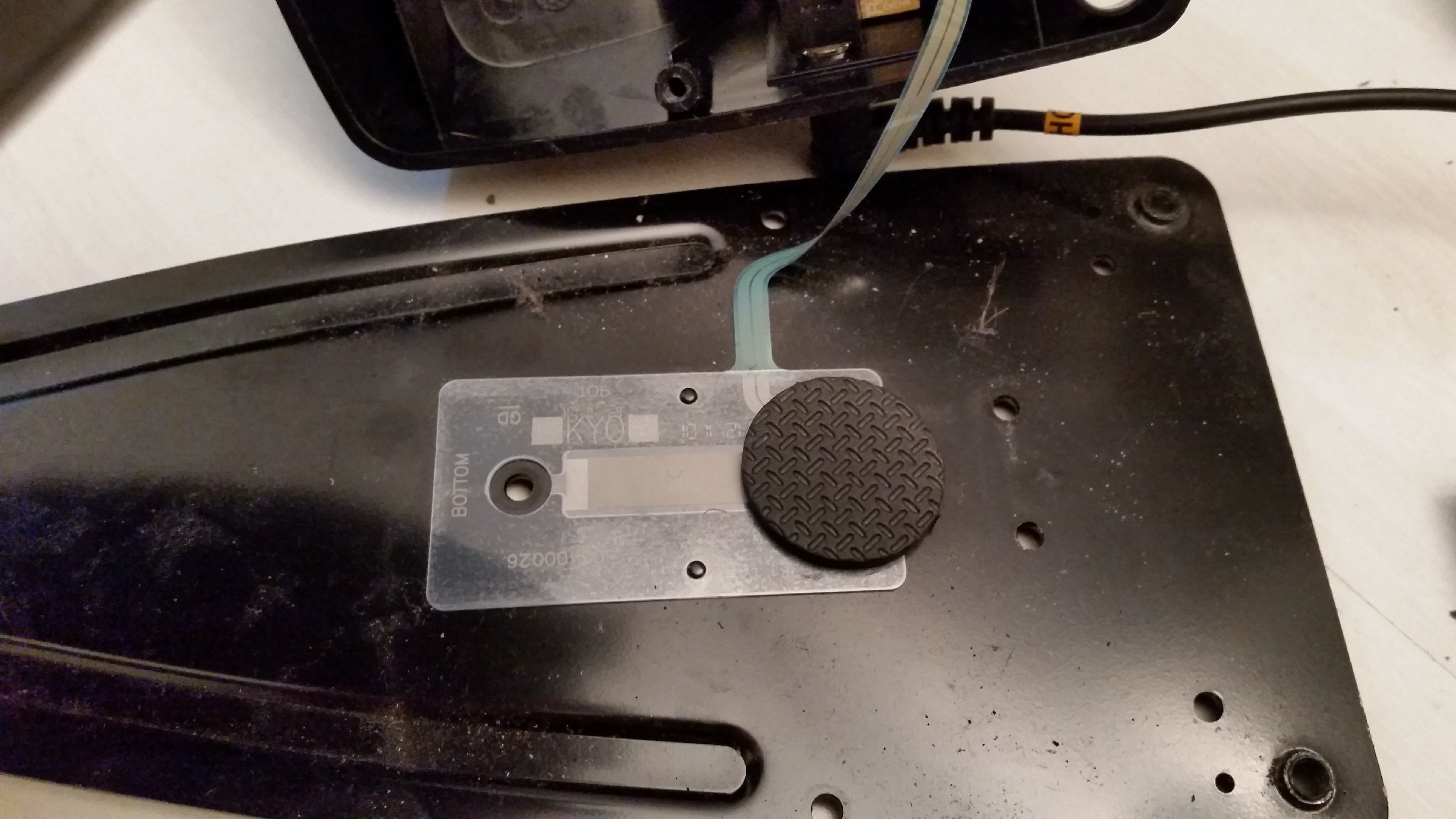

Donc, la SOLUTION, intercaler entre le capteur et le marteau en caoutchouc, une épaisseur équivalente à environ au moins 3mm.

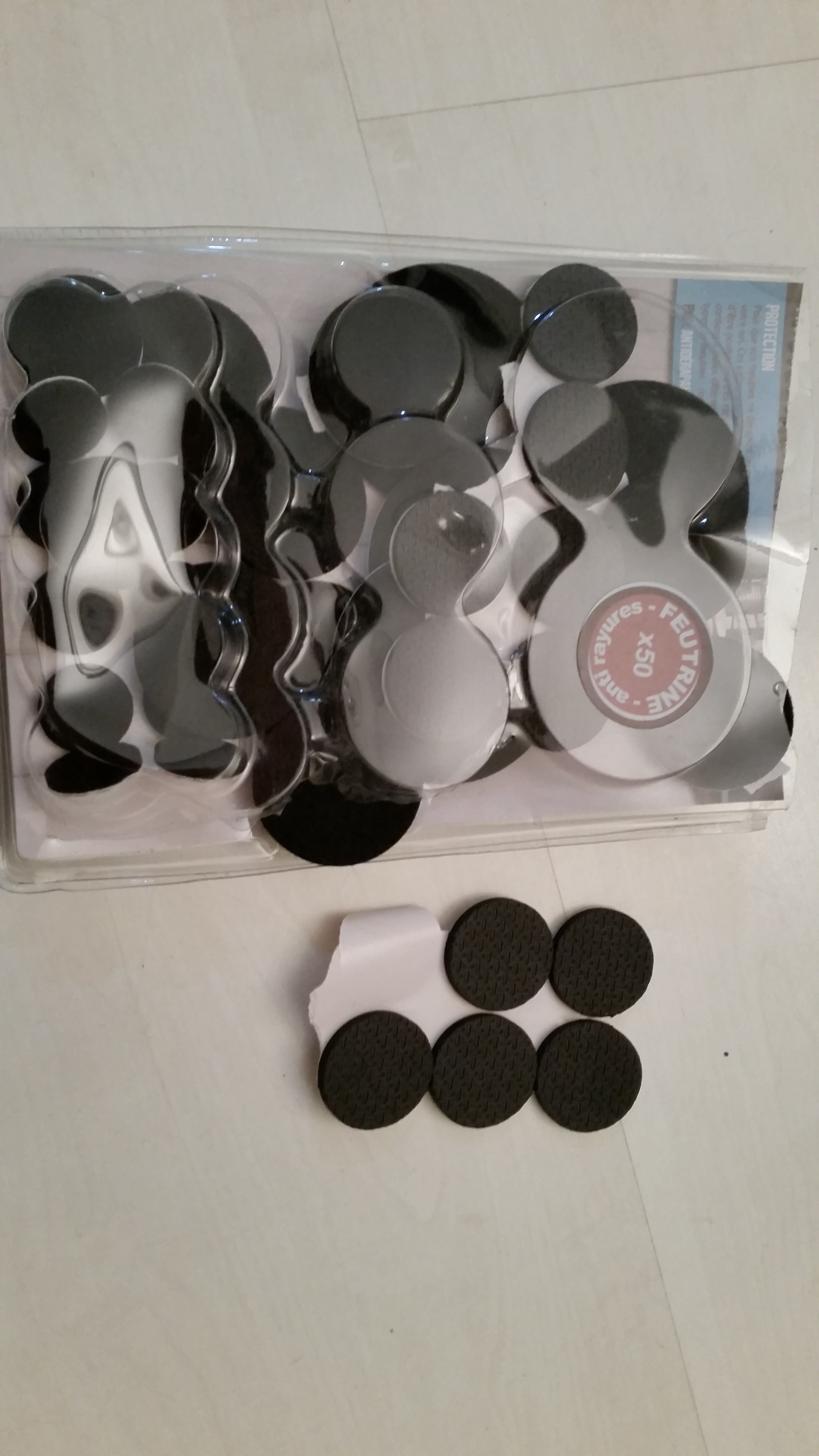

N'ayant pas trop de chose sous la main, j'ai opté pour un vulgaire tampon qu'on place sous les pieds de chaises ou meubles, en plus autocollant, donc ne bouge pas une fois collé sur le capteur.

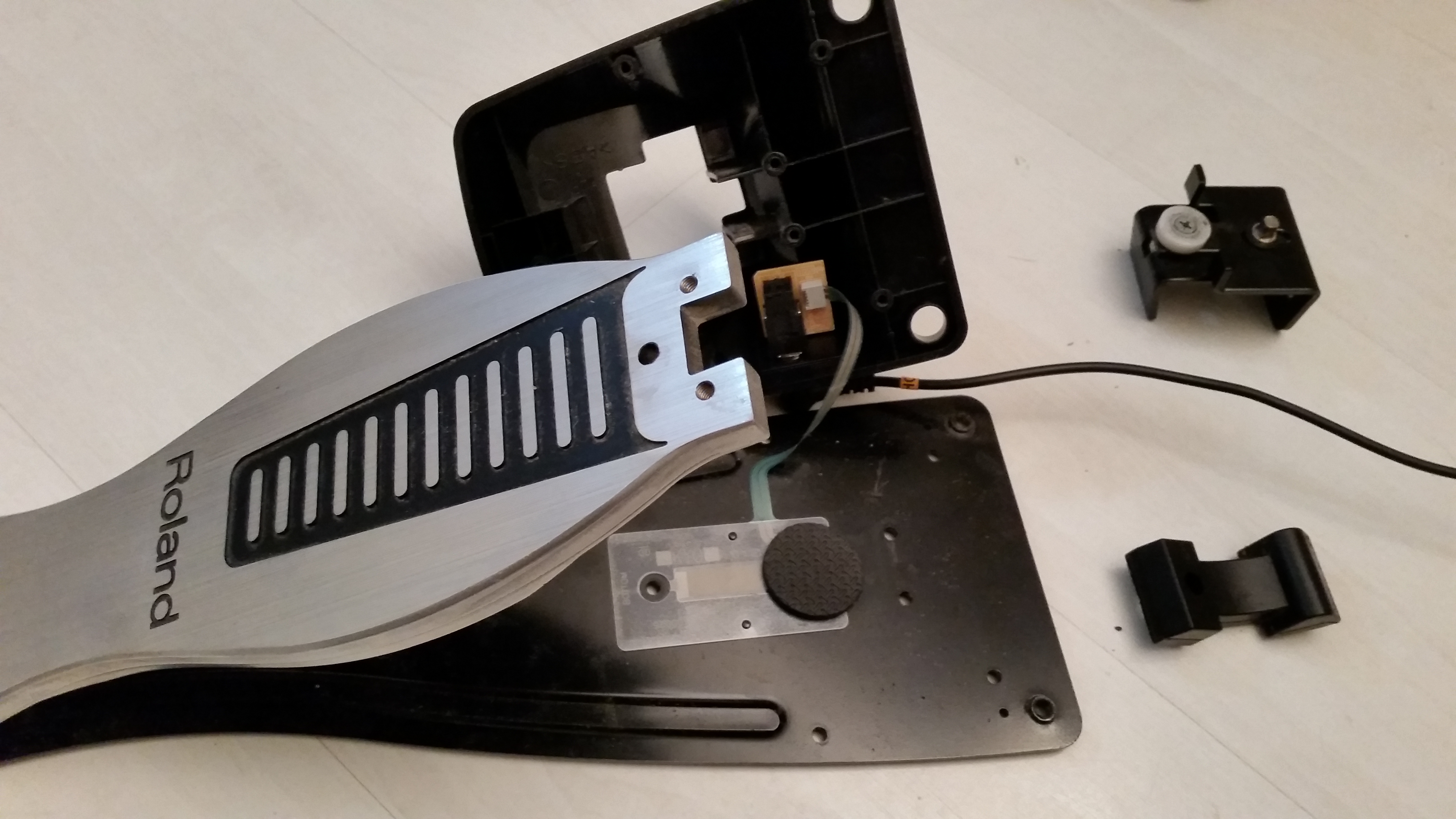

Ci dessous, les photos de la solution :

20170303 192216



20170303 192222



20170303 192321

 Et voilà, en espérant que celà vous aidera à ne pas trop galèrer comme moi !!!

ET MERCI au tutoiel de Mr drum !

Bye.
