Tutoriel : Comment avoir 5 Octaves sur un EWI USB

Par Fred160656 le 28/02/2019 - (Débutant)
< Tous les tutoriels & astuces

Postulat de départ

Par construction le contrôleur à vent AKAI EWI USB permet de jouer 3 octaves par défaut, il est toutefois possible de jouer jusqu'à 5 octaves mais le résultat n'est pas toujours très fiable.

En effet, l'EWI USB se présente de la façon suivante

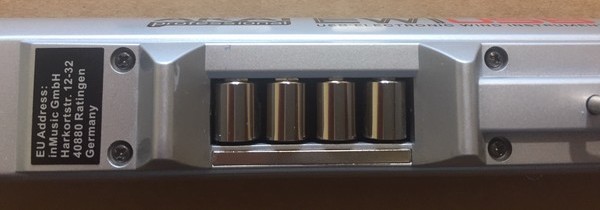

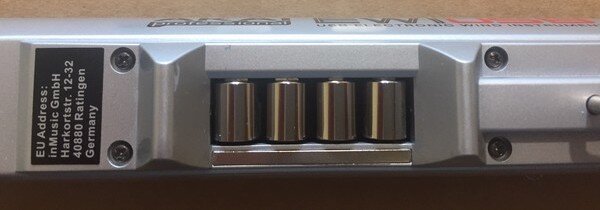

00a - EWI USB



















Il y a 4 rouleaux, les 2 rouleaux situés au centre sont mobiles et les 2 situés aux extrémités sont fixes. Pour changer d'octave il suffit de déplacer votre pouce gauche et que celui-ci fasse contacte avec 2 rouleaux (si on numérote les rouleaux de 1 à 4)

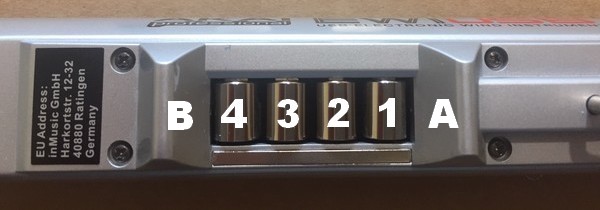

00b - EWI USB Numbers

Pour obtenir l'octave basse le pouce doit être entre les rouleaux 1 & 2

Pour obtenir l'octave médiane le pouce doit être entre les rouleaux 2 & 3

Pour obtenir l'octave haute le pouce doit être entre les rouleaux 3 & 4

Il est possible d'atteindre une octave encore plus basse en mettant le pouce uniquement sur le rouleau 1 et une octave encore plus haute en mettant le pouce que le rouleau 4, mais si comme moi vous avez de gros doigts vous allez devoir vous contorsionnez (faire pivoter votre pouce) afin qu'il ne touche pas le rouleau adjacent ce qui, lorsque vous jouez un trait rapide, n'est pas des plus simple.

Afin de sécuriser ces passages d'octave délicats il est possible de modifier facilement l'EWI USB en utilisant les parties A & B (voir illustration)

Pièces nécessaires

Pour pouvoir faire la modification il vous faudra les éléments suivants :

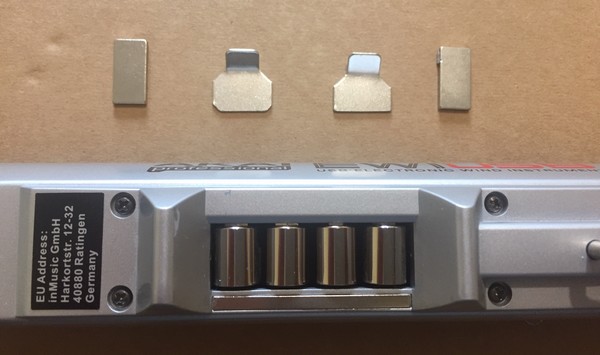

01 - EWI USB 5Oct All Parts
Les 2 petites pièces métalliques en haut et au centre de l'image sont en fait une partie d'un cache carte PCI que vous trouvez sur la plupart des ordinateurs et qui permettent de masquer les emplacement PCI non utilisés.

02 - EWI USB 5Oct PCI Card
Et plus particulièrement la partie en bas à droite de l'image qu'il faudra découper de manière à couvrir les parties internes A & B.

03 - EWI USB 5Oct PCI Card Detail
Il faudra également tordre légèrement l'extrémité carrée afin de lui donner un angle identique aux partie A & B (image plus haut)


Ensuite vous devrez insérer ces petites pièces métalliques entre A & 1 de manière que le contact se fasse entre la pièce métallique et le rouleau 1

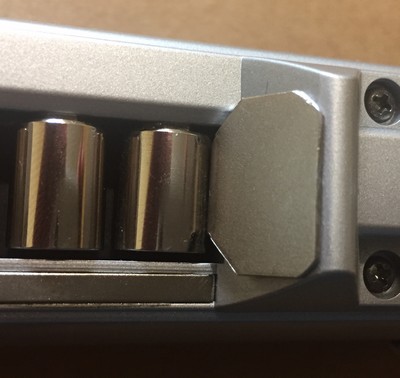

04 - EWI USB 5Oct Metal Piece B

Faire de même avec l'autre pièce entre 4 & B de manière que le contact se fasse entre la pièce métallique et le rouleau 4. (Les rouleaux étant reliés à la masse de l'EWI)

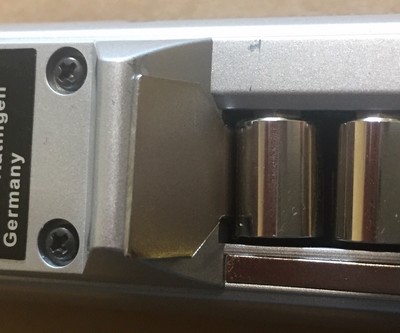

05 - EWI USB 5Oct Metal Piece H


C'est presque fini

Les 2 autres petites pièces métalliques rectangulaires sont en fait des aimants Néodiyme surpuissants et que l'on positionnent sur les parties métalliques que l'on a positionnées sur A & B.

Ces aimants ne sont pas nécessaires pour le fonctionnement mais permettent d'améliorer le confort de jeu, en permettant au pouce de glisser plus facilement.

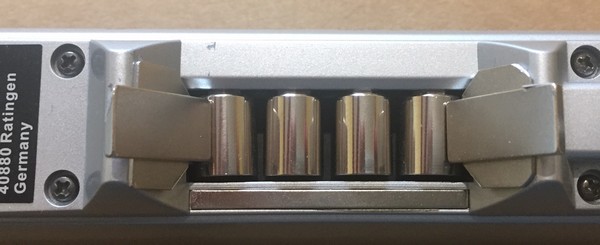

06 - EWI USB 5Oct Magnets

J'ai commandé des aimants plus larges 20*20mm 1mm d'épaisseur et 20*20mm 3mm pour faire d'autres essais.

Voici les références de ces aimants :

Q-20-20-01-STIC et Q-20-20-03-N que vous trouverez sur https://www.supermagnete.fr

Il faut essayer plusieurs épaisseurs pour trouver celle qui vous convient le mieux.

Vous pouvez maintenant obtenir 5 octaves facilement et de façon fiable sur l'AKAI EWI USB.

Astuce : pour obtenir la meilleure efficacité il faut faire glisser le pouce le long des aimants en le remontant légèrement afin de le pas toucher les rouleaux 2 & 3.

Un grand merci à Ingo Scherzinger (DynaSample) pour avoir partagé ces informations et permettre aux utilisateurs d’EWI USB de pouvoir jouer 5 octaves de manière fiable sur leur instrument.
