Aide pour branchement ampli de puissance Paso P4201-E
- 6 réponses
- 3 participants
- 294 vues
- 3 followers
Acide Folklorique
44
Nouvel·le AFfilié·e
Membre depuis 7 ans
Bonjour à tous !
J'ai fait l'acquisition d'un ampli Paso P4201-E de 1988, en très bon etat.
Le souci c'est que je ne comprends pas comment brancher les enceintes dessus. Je joins une photo de la face arrière au post.
J'ai deux enceintes diy qui étaient alimentées avant par des amplis 90w, j'ai mesuré leur impédance à 4ohms. Sur les enceintes il y a deux prises Jack qui permette de les chainer.
Donc pour brancher les enceintes j'ai mi le fil - sur le 0 dans le bornier du bas et le fil + sur le 8ohms dans le même bornier. Et j'ai branché une deuxième enceinte en parallèle sur la deuxième prise jack de la première enceinte.
Pour envoyer le son dans l'entrée de l'ampli j'ai utilisé la prise "input".
Et pour l'alimentation en électricité j'utilise la prise 220v ( donc pas la prise batterie).
Du coup comme ça, ça marchait bien mais au bout d'un bon moment (2-3h) l'ampli chauffe et coupe même par intermittence. En baissant le volume et en enlevant la deuxième enceintes ça remarchait bien.
J'aimerais savoir comment brancher les enceintes au mieux ou si c'est l'ampli qui déconne et chauffe. Et j'aimerais savoir pourquoi le deuxième bornier sur l'ampli est sous un couvercle en plastique comme si on ne devait pas brancher des trucs dessus.
Merci d'avance pour les réponses
J'ai fait l'acquisition d'un ampli Paso P4201-E de 1988, en très bon etat.
Le souci c'est que je ne comprends pas comment brancher les enceintes dessus. Je joins une photo de la face arrière au post.
J'ai deux enceintes diy qui étaient alimentées avant par des amplis 90w, j'ai mesuré leur impédance à 4ohms. Sur les enceintes il y a deux prises Jack qui permette de les chainer.
Donc pour brancher les enceintes j'ai mi le fil - sur le 0 dans le bornier du bas et le fil + sur le 8ohms dans le même bornier. Et j'ai branché une deuxième enceinte en parallèle sur la deuxième prise jack de la première enceinte.
Pour envoyer le son dans l'entrée de l'ampli j'ai utilisé la prise "input".
Et pour l'alimentation en électricité j'utilise la prise 220v ( donc pas la prise batterie).
Du coup comme ça, ça marchait bien mais au bout d'un bon moment (2-3h) l'ampli chauffe et coupe même par intermittence. En baissant le volume et en enlevant la deuxième enceintes ça remarchait bien.
J'aimerais savoir comment brancher les enceintes au mieux ou si c'est l'ampli qui déconne et chauffe. Et j'aimerais savoir pourquoi le deuxième bornier sur l'ampli est sous un couvercle en plastique comme si on ne devait pas brancher des trucs dessus.
Merci d'avance pour les réponses
brikabrak
5616
Je poste, donc je suis
Membre depuis 15 ans
Acide Folklorique
44
Nouvel·le AFfilié·e
Membre depuis 7 ans
venuxdeluxe
3856
Squatteur·euse d’AF
Membre depuis 13 ans
Citation :

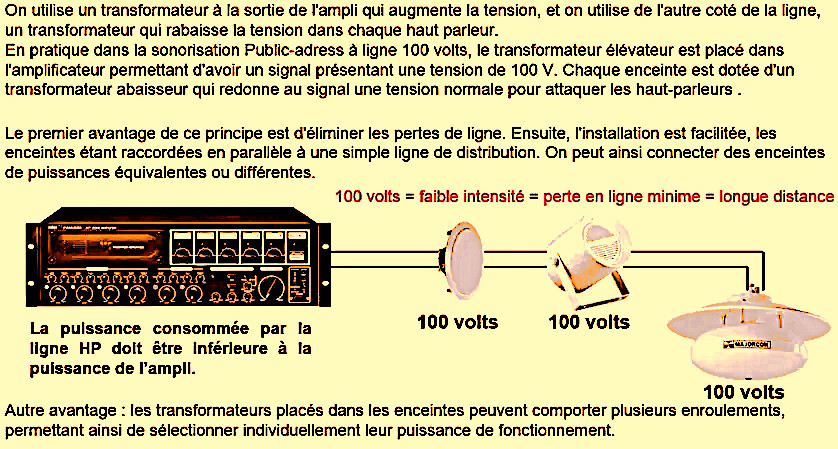

OUCH ! ! ! Attention , tu as mesuré la résistance pas l'impédance qui elle varie suivant la fréquence et est au plus haut à la fréquence de resonance ! Pour ne pas " fatiguer " ton ampli tu dois brancher tes enceintes en série ( 4+4 = 8 ) afin de ne pas surcharger la sortie de l'ampli qui dans le meilleur des cas se met en sécurité . Le PASO est un ampli de " public adress " et les borniers servent à brancher des accessoires fixes ( micro d'appel , sonnerie , diffuseur son ) et les autres borniers sont pour les sorties , généralement 4/8 ohms , 70 Volts , 100 Volts , pour "attaquer" les lignes trés longues sans pertes , mais les enceintes doivent avoir également un transfo d'adaptation inverse ( 70-100Volts ....4/8 Ohms ) J'ai deux enceintes diy qui étaient alimentées avant par des amplis 90w, j'ai mesuré leur impédance à 4ohms. Sur les enceintes il y a deux prises Jack qui permette de les chaîner.
"The music business is a cruel and shallow money trench, a long plastic hallway where thieves and pimps run free, and good men die like dogs..............
There's also a negative side."
venuxdeluxe
3856
Squatteur·euse d’AF
Membre depuis 13 ans
venuxdeluxe
3856
Squatteur·euse d’AF
Membre depuis 13 ans
https://www.rondson.com/accessoires-haut-parleurs/609-transformateurs-audio-ligne-100v.html

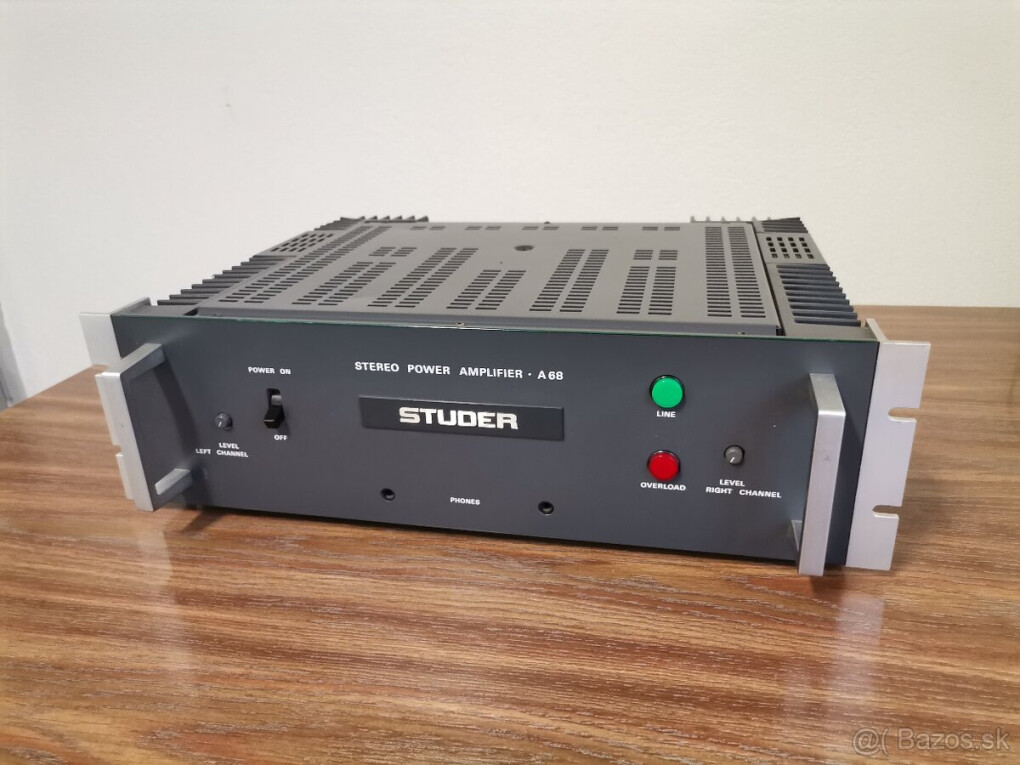

Le son produit par un ampli sur transfo a quelque chose d'étonnant ! J'ai eu un ampli STUDER A 68 avec son unité transfo de sorties et j'ai rarement " entendu " un son aussi propre et puissant malgré la relative modestie de la puissance de l'ampli ! Je ne te parles pas du prix ..... Les amis Suisse sont riches !
Le son produit par un ampli sur transfo a quelque chose d'étonnant ! J'ai eu un ampli STUDER A 68 avec son unité transfo de sorties et j'ai rarement " entendu " un son aussi propre et puissant malgré la relative modestie de la puissance de l'ampli ! Je ne te parles pas du prix ..... Les amis Suisse sont riches !
"The music business is a cruel and shallow money trench, a long plastic hallway where thieves and pimps run free, and good men die like dogs..............
There's also a negative side."
brikabrak
5616
Je poste, donc je suis
Membre depuis 15 ans
