Sujet de la discussion Posté le 12/09/2024 à 10:25:09Résistance étrange
Bonjour à tous!

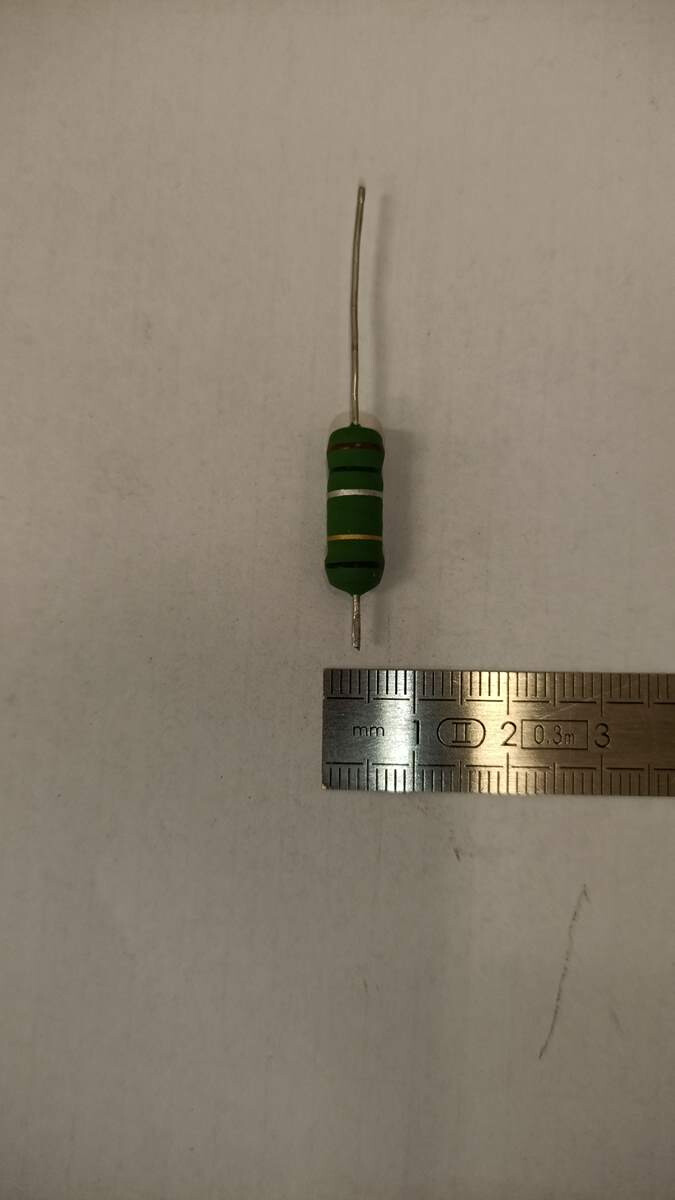

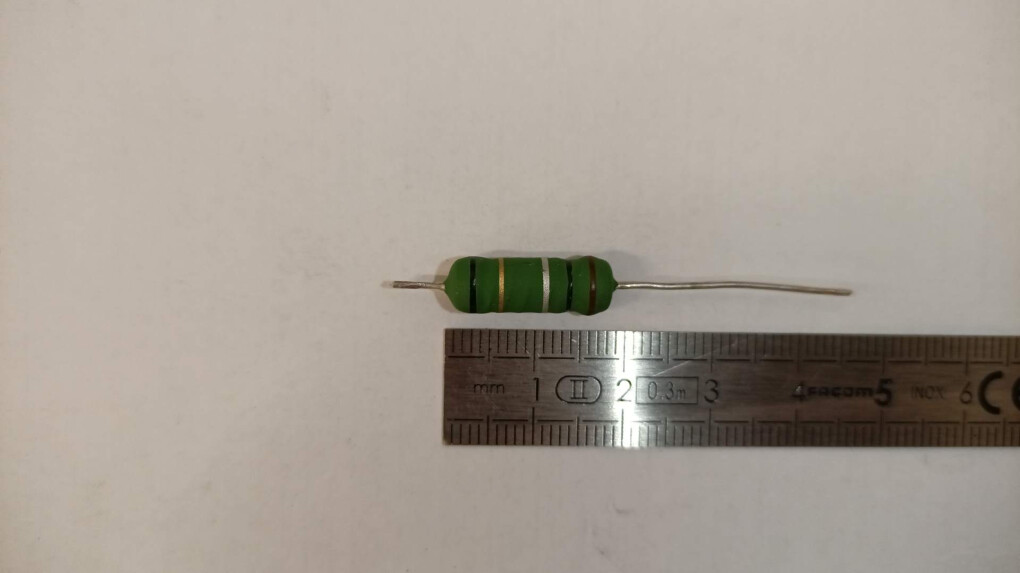

J'essaie de dépanner un ampli de puissance ( Celto Acoustique T4.26 ( 4x2600W) sans aucun schéma ou pièces de rechange ) et il manque plusieurs résistances, prises il y a quelques temps pour dépanner un autre ampli par un ancien technicien, avec qui nous n'avons plus contact.

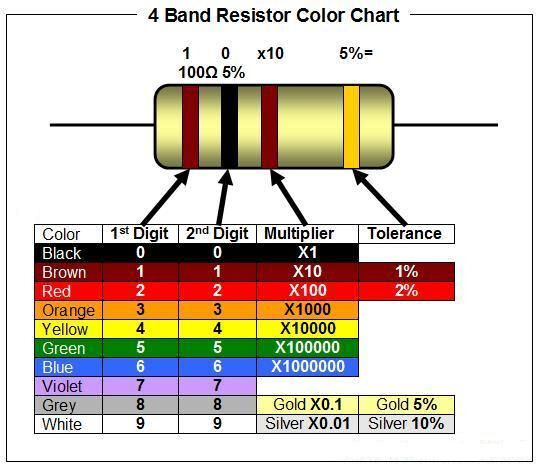

J'ai d'abord essayer de trouver cette résistance via Google Lens ( après avoir évidemment cherché par le tableau de couleurs, sans succès, une couleur ne correspondant pas. )
J'ai demandé à RS ( Radiospare ) via mail et téléphone, lui non plus ne comprends pas ce à quoi peut correspondre cette couleur en plus. Marquage du constructeur? Marque de qualité?
J'en ai dessoudé 4 pour tester la valeur, qui oscille entre 0,1 et 0,4 Ohms.
Est-ce que l'un d'entre vous aurait déjà vu cette étrangeté?
Merci d'avance!
[ Dernière édition du message le 12/09/2024 à 10:25:59 ]
- 1
- 2
Ipwarrior
8312
Je poste, donc je suis
Membre depuis 20 ans
2 Posté le 12/09/2024 à 21:32:43
0.1 ohms 5%
On dirait une résistance de 2 à 3 Watts.
LOULOU31140
310
Posteur·euse AFfamé·e
Membre depuis 19 ans
3 Posté le 16/09/2024 à 15:21:57
ta resistance est verte car elle plus puissante ( on les appelle résistance de puissance ) que celle qui sont couleur marron clair ou couleur chair on vas dire fond 1/2 ou 1/4 de watt , tu a aussi des blanche en forme de rectangle la aussi ce sont des résistance de puissance , et pour finir tu en trouve couleur doré avec des ailette en acier et la aussi résistance de puissance , le top c'est de mettre la meme valeurs mais plus puissante en watt si d'origine elle fait 1 ou 2 watt derrière tu met jusqu'a 5 watt et elle resistera plus a la chaleur du au fonctionnement de ton ampli . apres si elle a peter a voir si ta pas d'autre composant avant la resistance qui sont deffectueux aussi , souvent quand un composant pete derrière d'autre aussi on souffert . bon courage
Le_Moine_Bhangra
5
Nouvel·le AFfilié·e
Membre depuis 3 mois
4 Posté le 16/09/2024 à 15:38:49
Bonjour, et cette 5ème couleur?
Serais-ce une tolérance de température?
Serais-ce une tolérance de température?
Le_Moine_Bhangra
5
Nouvel·le AFfilié·e
Membre depuis 3 mois
5 Posté le 16/09/2024 à 15:41:27
Citation de LOULOU31140 :
ta resistance est verte car elle plus puissante ( on les appelle résistance de puissance ) que celle qui sont couleur marron clair ou couleur chair on vas dire fond 1/2 ou 1/4 de watt , tu a aussi des blanche en forme de rectangle la aussi ce sont des résistance de puissance , et pour finir tu en trouve couleur doré avec des ailette en acier et la aussi résistance de puissance , le top c'est de mettre la meme valeurs mais plus puissante en watt si d'origine elle fait 1 ou 2 watt derrière tu met jusqu'a 5 watt et elle resistera plus a la chaleur du au fonctionnement de ton ampli . apres si elle a peter a voir si ta pas d'autre composant avant la resistance qui sont deffectueux aussi , souvent quand un composant pete derrière d'autre aussi on souffert . bon courage
Voila une réponse précise! Je vais regarder de ce côté. Merci!!
Ju nad be
1583
AFicionado·a
Membre depuis 9 ans
6 Posté le 18/09/2024 à 00:29:01
Je me demande si ça n'est pas pour indiquer une particularité comme le fait que ça soit une résistance de type "surge" qui est faite pour encaisser des pics de puissance.
Vu la taille, je dirais que c'est entre 1 et 3W.
Je vais demander "à mon mentor" demain et fouiller dans les datasheets de vishay, yageo... pour voir si je ne trouve rien à ce sujet... on utilise surtout du SMD de nos jours donc plus vraiment l'habitude des codes couleurs.
Vu la taille, je dirais que c'est entre 1 et 3W.
Je vais demander "à mon mentor" demain et fouiller dans les datasheets de vishay, yageo... pour voir si je ne trouve rien à ce sujet... on utilise surtout du SMD de nos jours donc plus vraiment l'habitude des codes couleurs.
Ju nad be
1583
AFicionado·a
Membre depuis 9 ans
7 Posté le 18/09/2024 à 00:35:23
Après avoir cherché un peu, je pense que la bande supplémentaitre signifie "flameproof". C'est commun dans les amplis.
Le_Moine_Bhangra
5
Nouvel·le AFfilié·e
Membre depuis 3 mois
8 Posté le 18/09/2024 à 08:09:50
Effectivement, une résistance faite pour encaisser des pics de puissance serait assez logique à cet endroit... Je vais regarder ça dans la journée, merci!
Ju nad be
1583
AFicionado·a
Membre depuis 9 ans
9 Posté le 18/09/2024 à 08:50:25
Ça peut être aussi le coefficient de température
yoyo70
1022
AFicionado·a
Membre depuis 21 ans
10 Posté le 18/09/2024 à 09:37:31
C'est peut-être une inductance.
https://www.youtube.com/watch?v=R-5MRMy4gcY
https://www.youtube.com/watch?v=R-5MRMy4gcY
