Astuce : Réglage Bias

Par davidcab le 19/02/2019 - (Expert)

Entre la pin 3 des supports tubes, il y a des résistances en série avec les anodes des tubes de puissance : 5,62 ohms par tube, installées directement aux bornes des transfos de sortie.

Le réglage des courants de repos se fait en mesurant la tension sur chacune de ces résistances.

Au bout de 10 minutes, on doit obtenir entre 90 et 120 mV (110mV parfait) sur ces R, avec la même valeur pour les 4. (I repos proche 18 mA).

Il vous faut 3 volmètres, 1 aux bornes de chaque R, et un autre entre les broches 3 (Anode) de chaque tube par côté. Celui devra se rapprocher du plus possible des 0mV après chaque réglage des potentiomètre de 22k ( il faut y aller par tatonnement)

Vérifier aussi, une fois décharger, chaque condensateur chimiques en Farad et sa résistance interne ESR...)

Mesurer Vanode (530V) et V chauffe (6.5V)

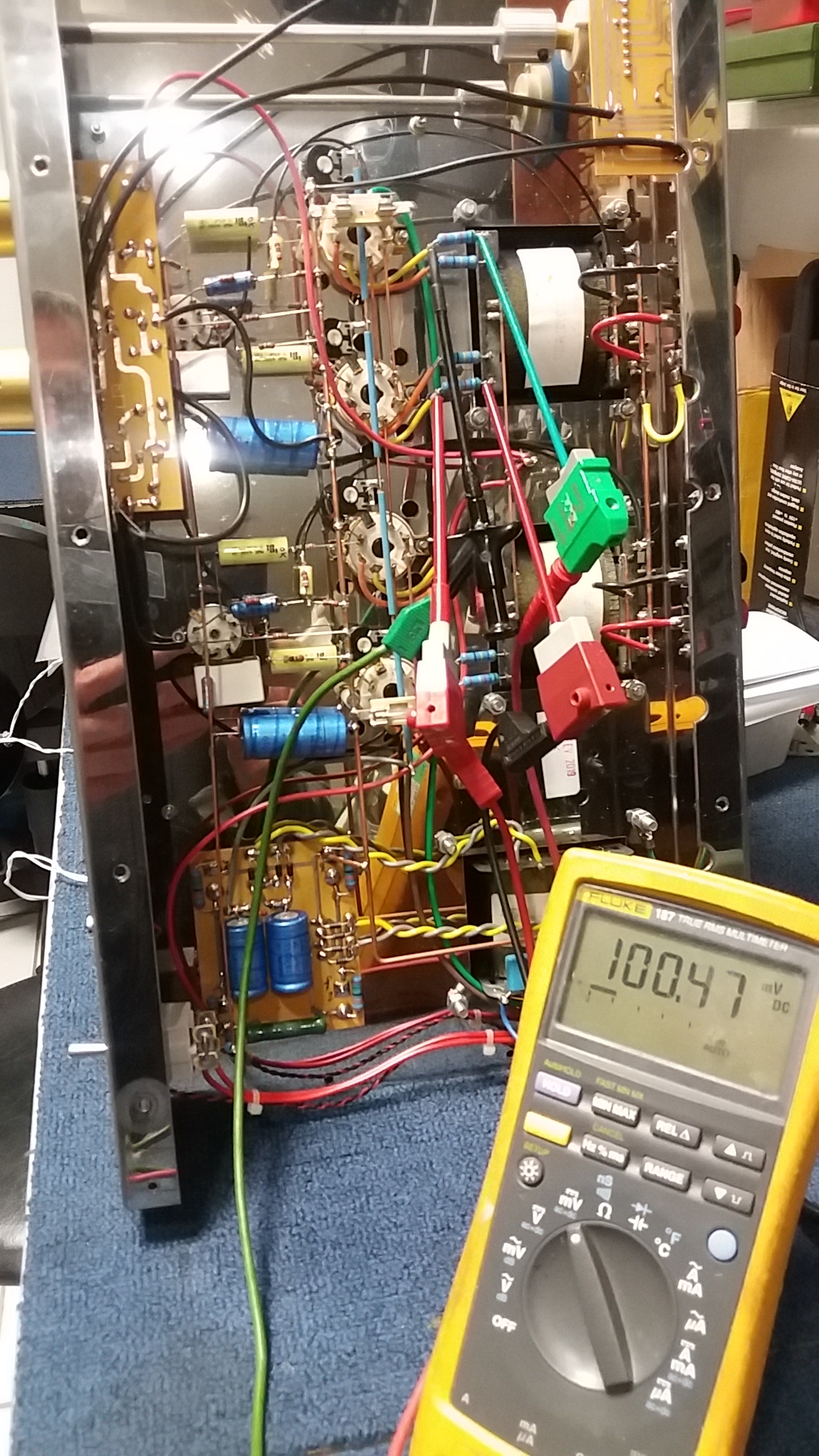

V pour I bias
