PSA-2 : Réparation complète, FAN, 240V
- 1 réponse
- 1 participant
- 1 235 vues
- 1 follower
davidcab
1234
AFicionado·a
Membre depuis 21 ans
1 ière chose :

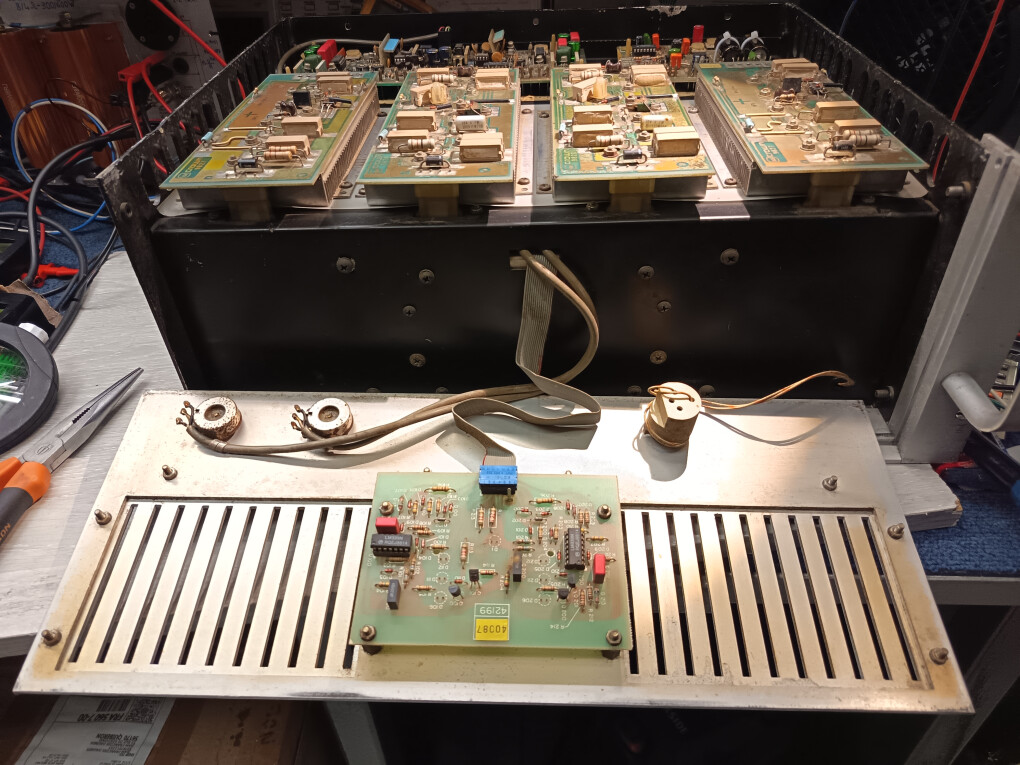

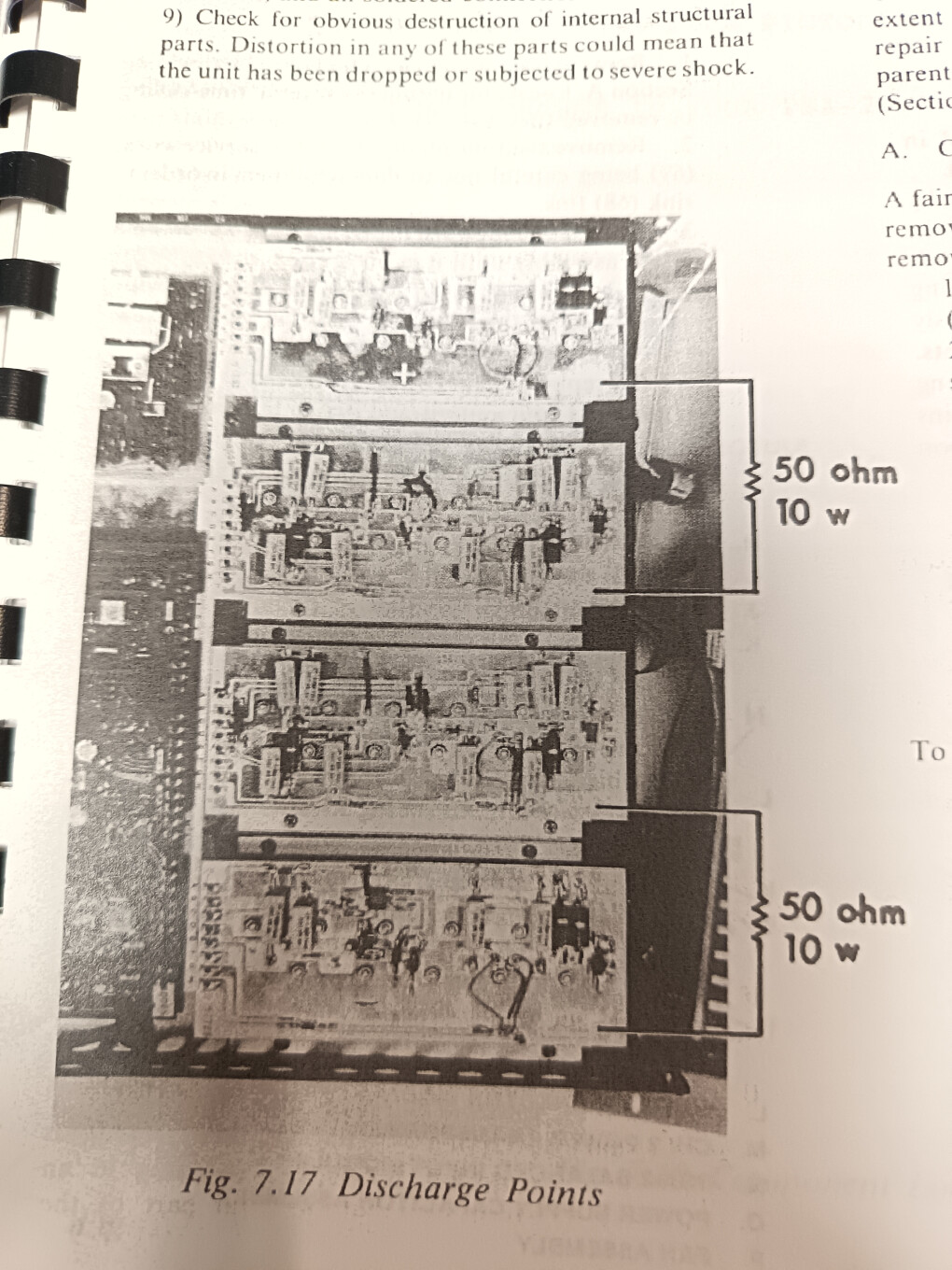

Avant toute intervention, décharger les condensateurs de filtrage :

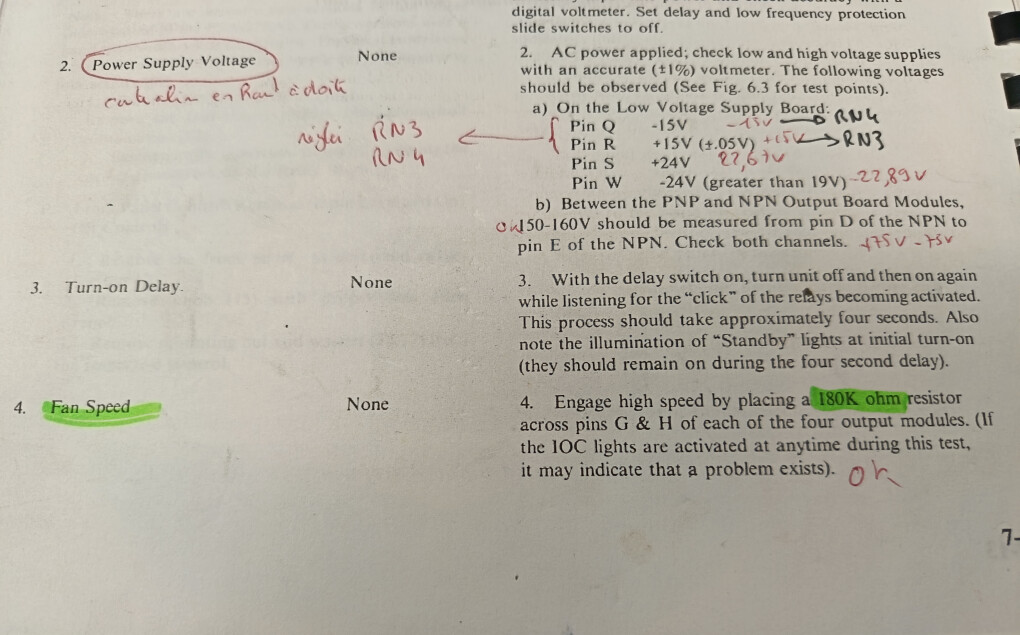

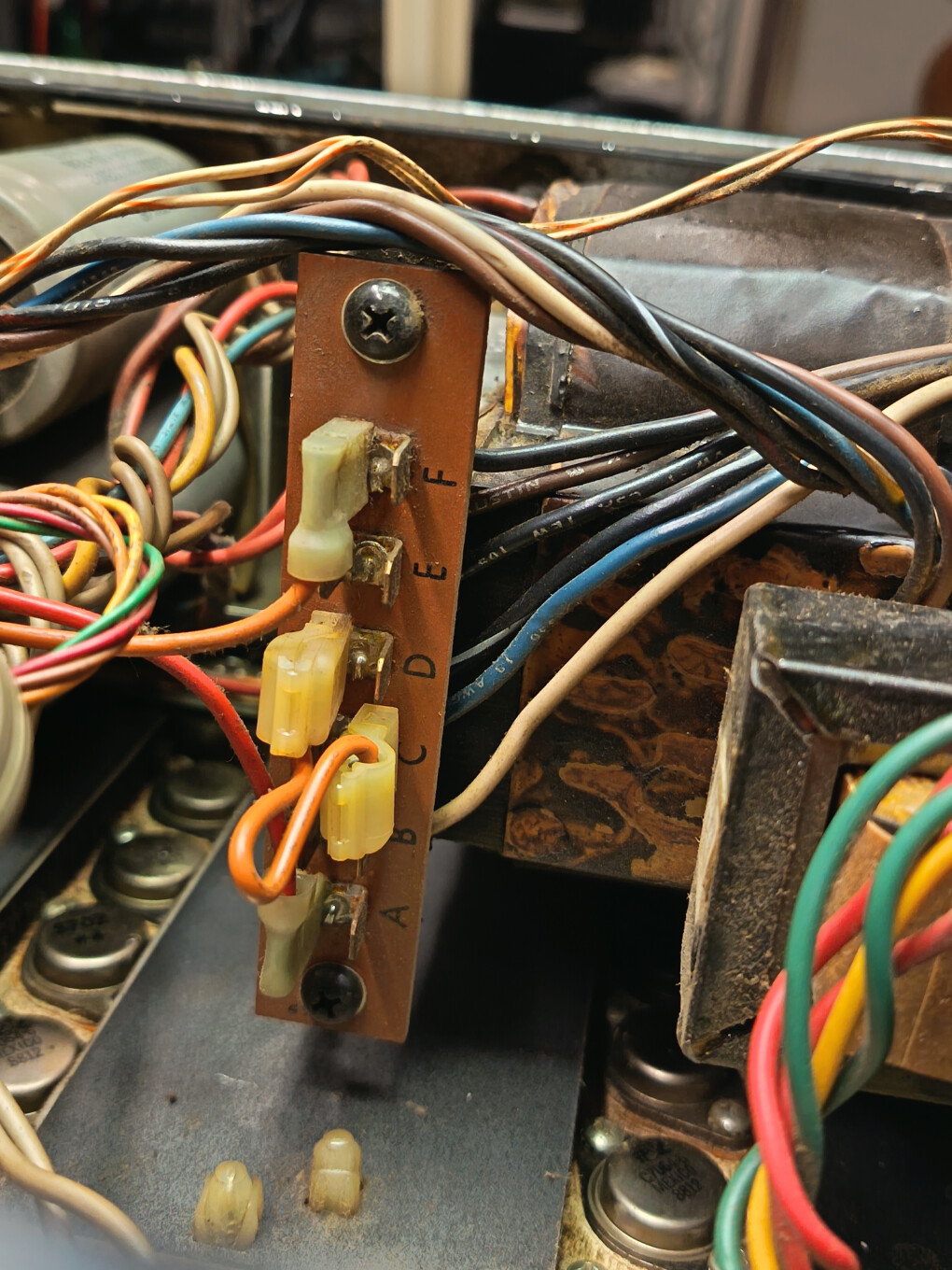

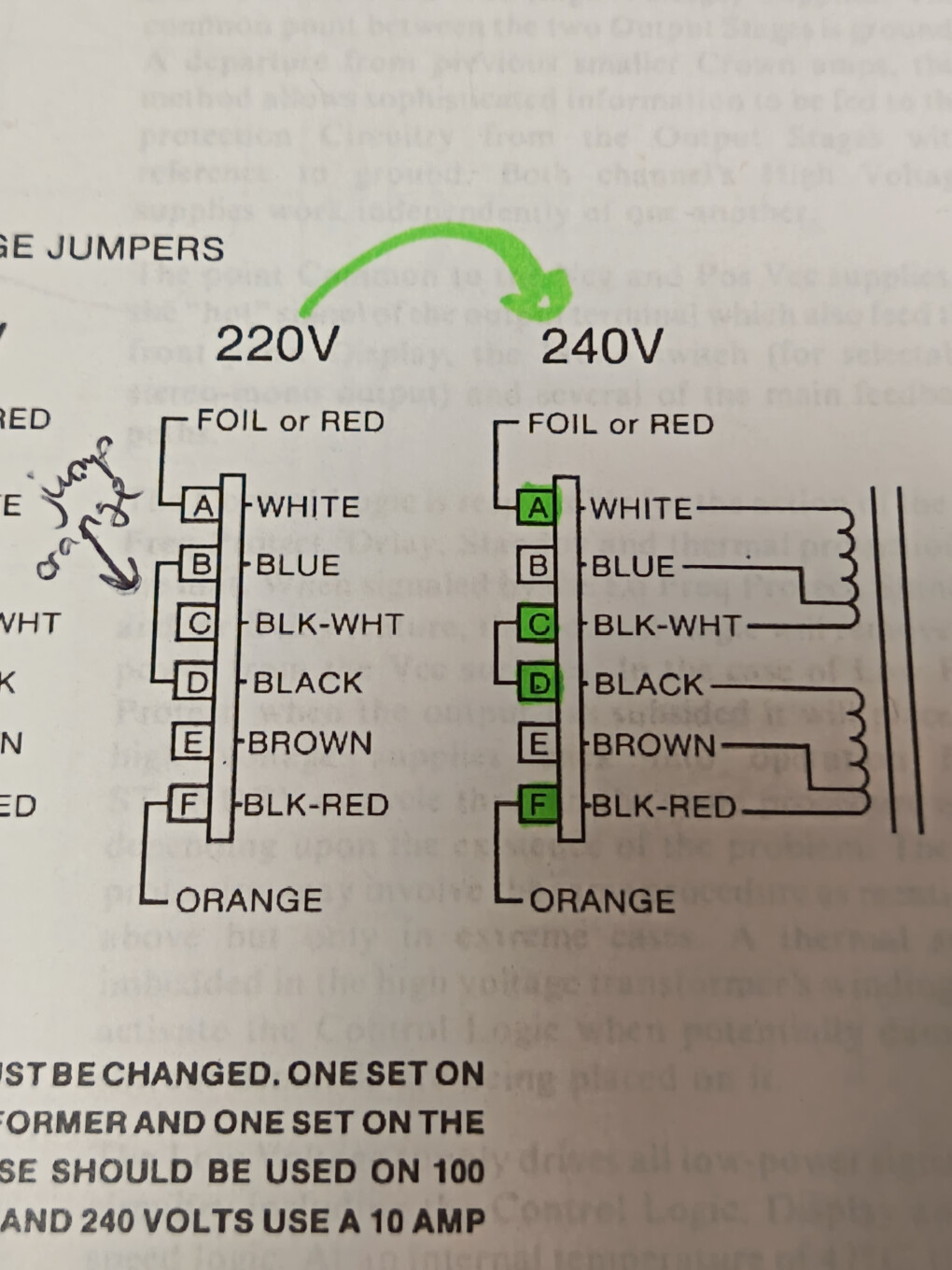

Passer le primaire des 2 transfos en 240V (via fil cavalier voir service manual), on est plus en 220v, et du coup, toutes les valeurs en tensions secondaires sont trop hautes.

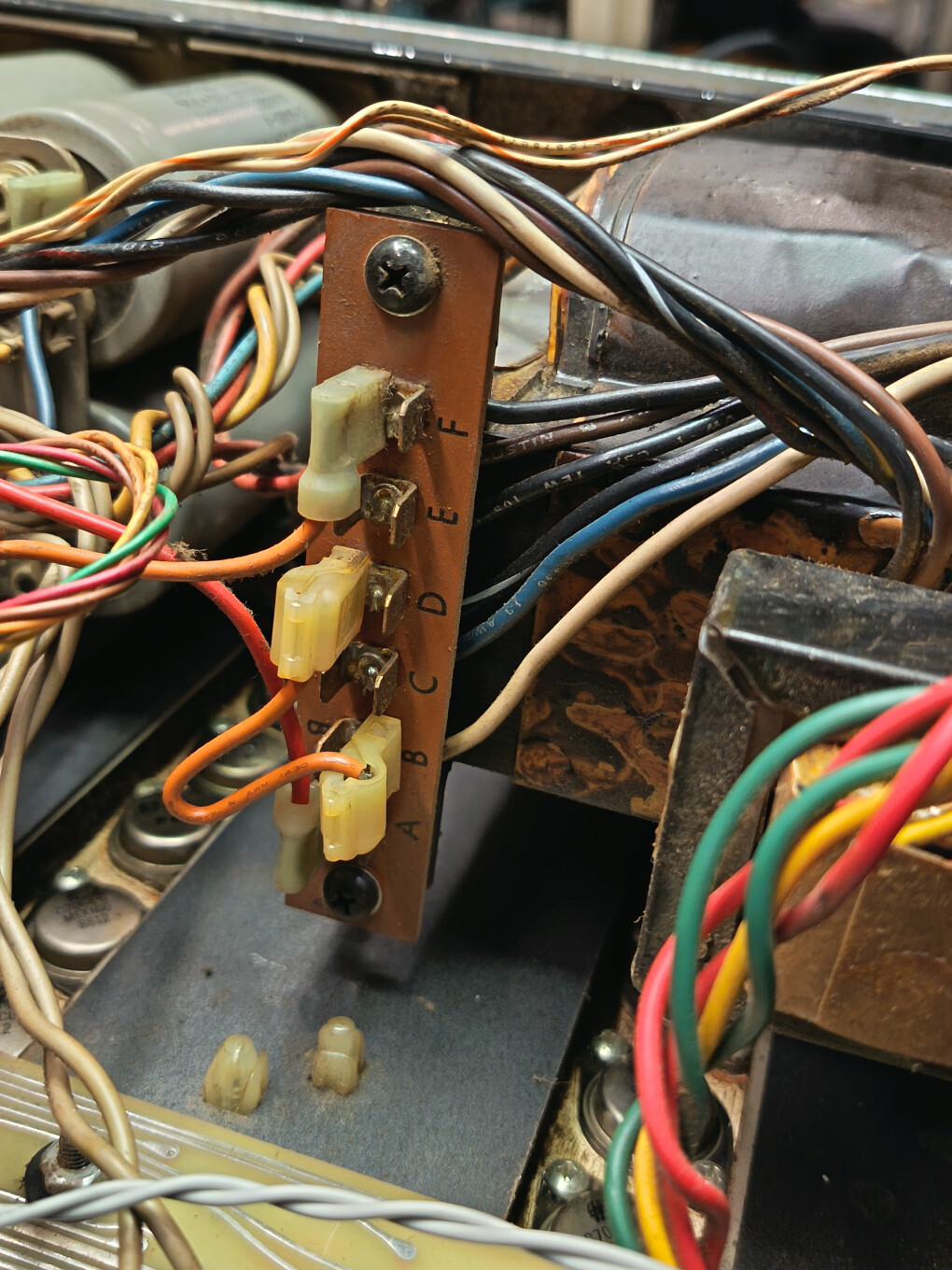

Relier en C - D

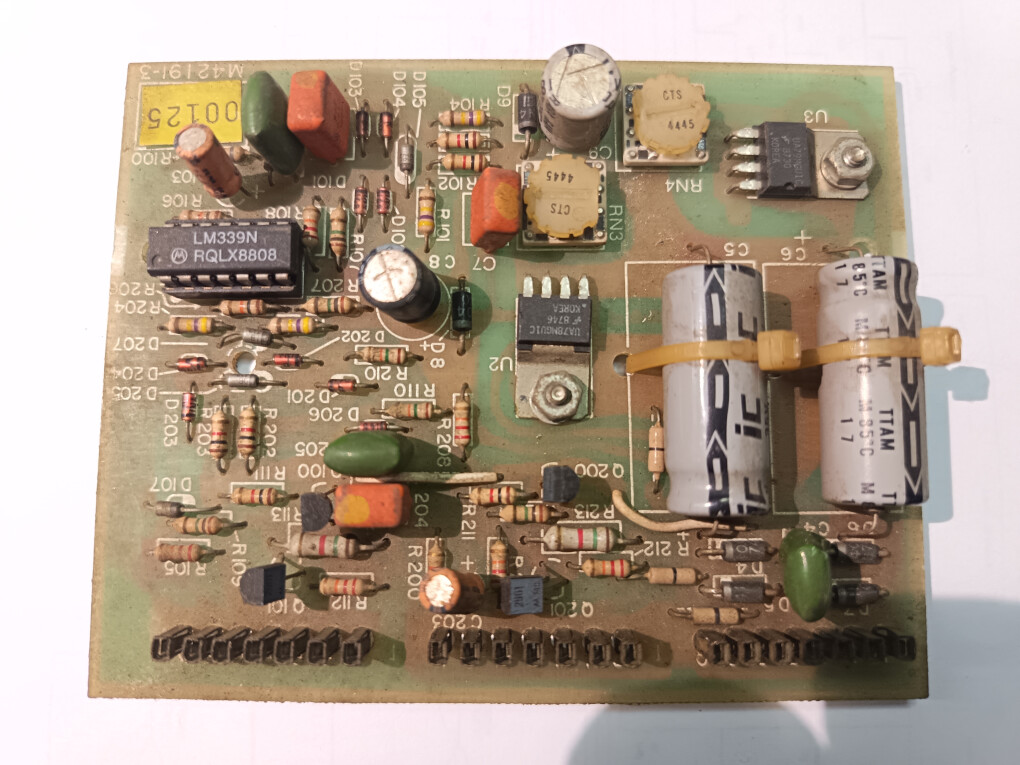

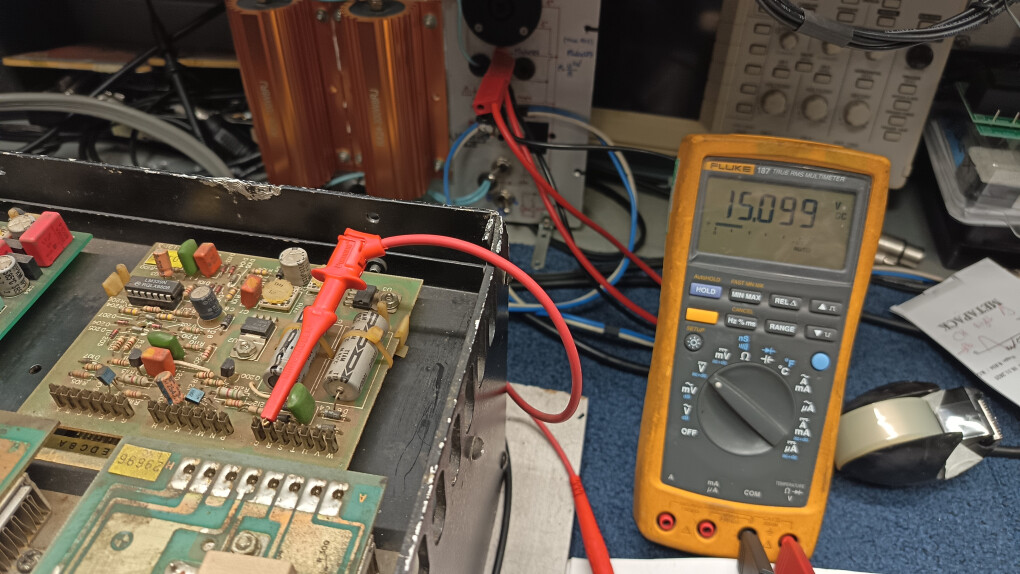

Ensuite réglage précis avec RN3 et RN4 (+/-15v) régulées.

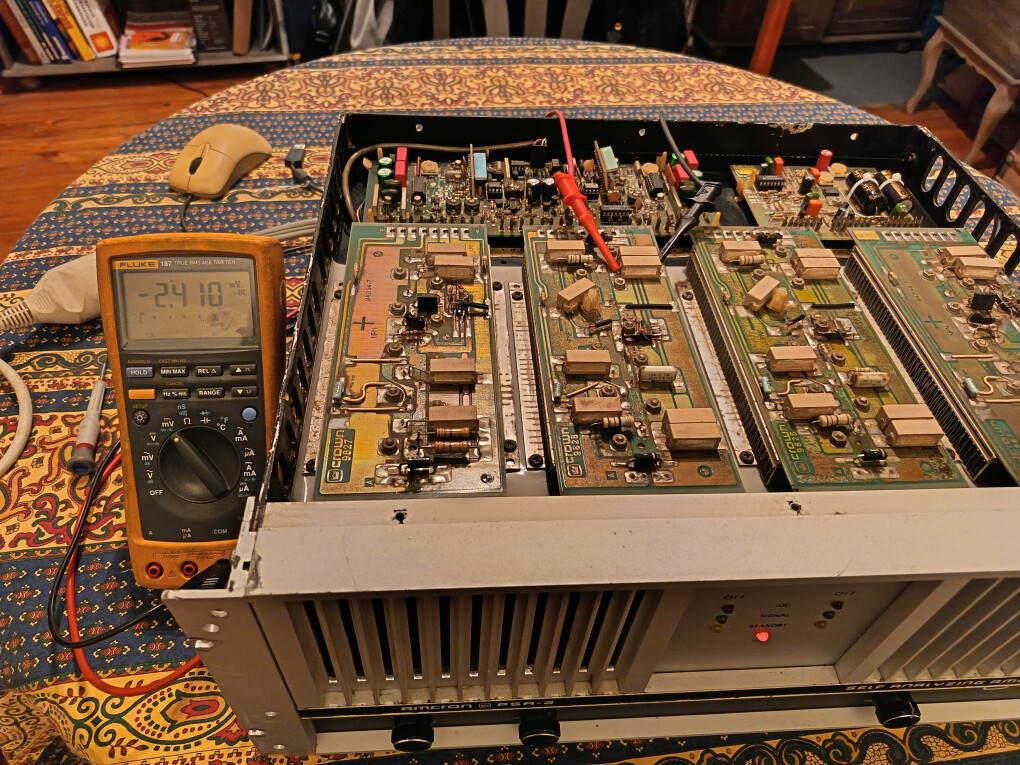

Vérification +/-24V (dans mon cas +/-22.6V, ok)
Test FAN en vitesse rapide avec 180k :
Pas de signal sur CH2 :

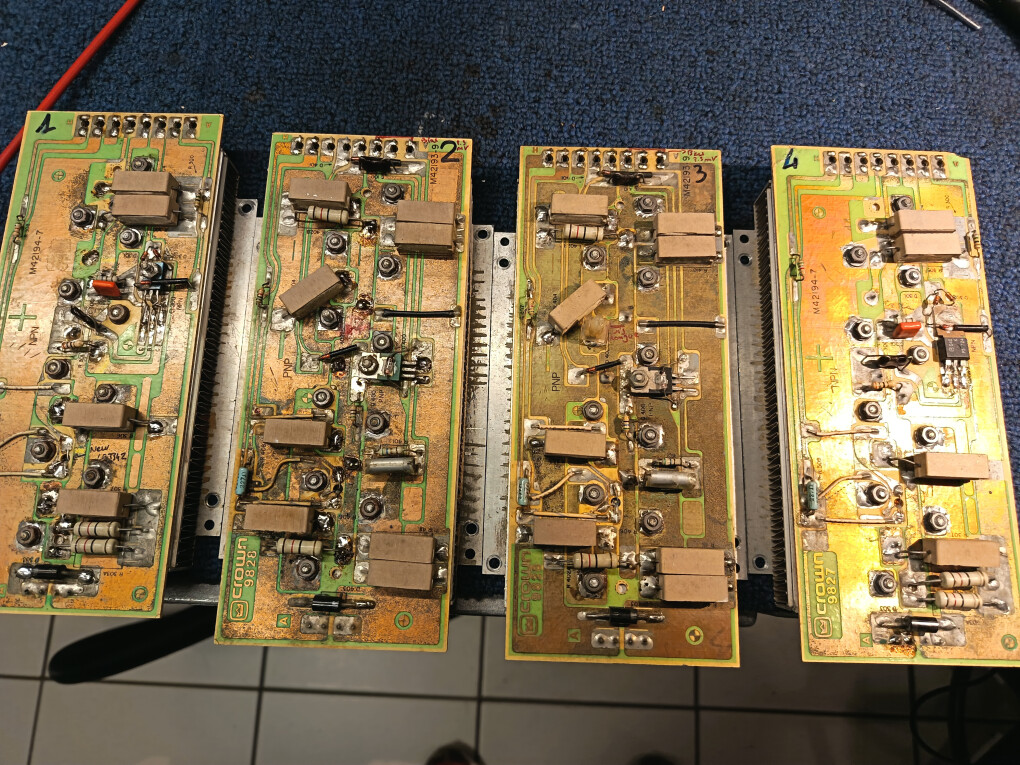

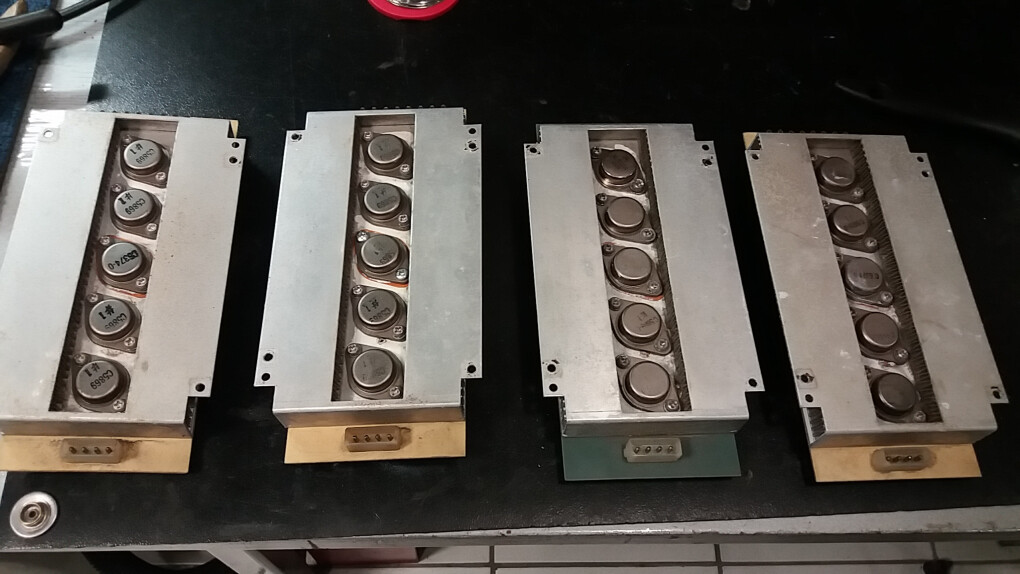

Sur module puissance remplacement résistances 0.33/5W, transistors C5869, Diode 1N270 (D400) ...
Nouvelle graisse thermique sur les TO3
Impossiblité de régler 1 des 4 pot pour TP1 TP2 TP3 et TP4. TP1 en défaut dû à RN104 introuvable , remplacé par le remplacement de R à 1%
ou D4922-7 – Réseau de résistances CTS9539 (chez proaudioparts.nl)
Les réglages sont nombreux (3 pages) et OBLIGATOIRES pour une vrai révision.
Ne vous lancer pas sur un AMCRON sans expériences sérieuse !
Ne permuter pas les cartes comme ça, il faut les régler (Bias, Offset ...)
Réglages :
- BIAS 2.5mV
- Offset # 0mV
- Réglage alim +/-15V00
- Réjection mode commun
- Test protection avec 180k
- Test vitesse ventilation
- Contrôleur t° U300 et U400 LM334z TO-92)
etc ... ( Point 7.9 page 5 et 6 du service manual de 87 pages !)
SANS CES REGLAGES délicats et nécessaires, risque de destruction des étages de puissances.
C'et un AMCRON, conception qui a lancée les série Microtech et Macrotech, les successeurs.
Ecoute limpide, claire sans être brouillon !
C5869 remplacés par des MJ15003G
Transistor C7064-6 = MJ15003G (d'après proaudioparts.nl)
Transistor D5841-8 #3 = MJ15150 (d'après proaudioparts.nl)

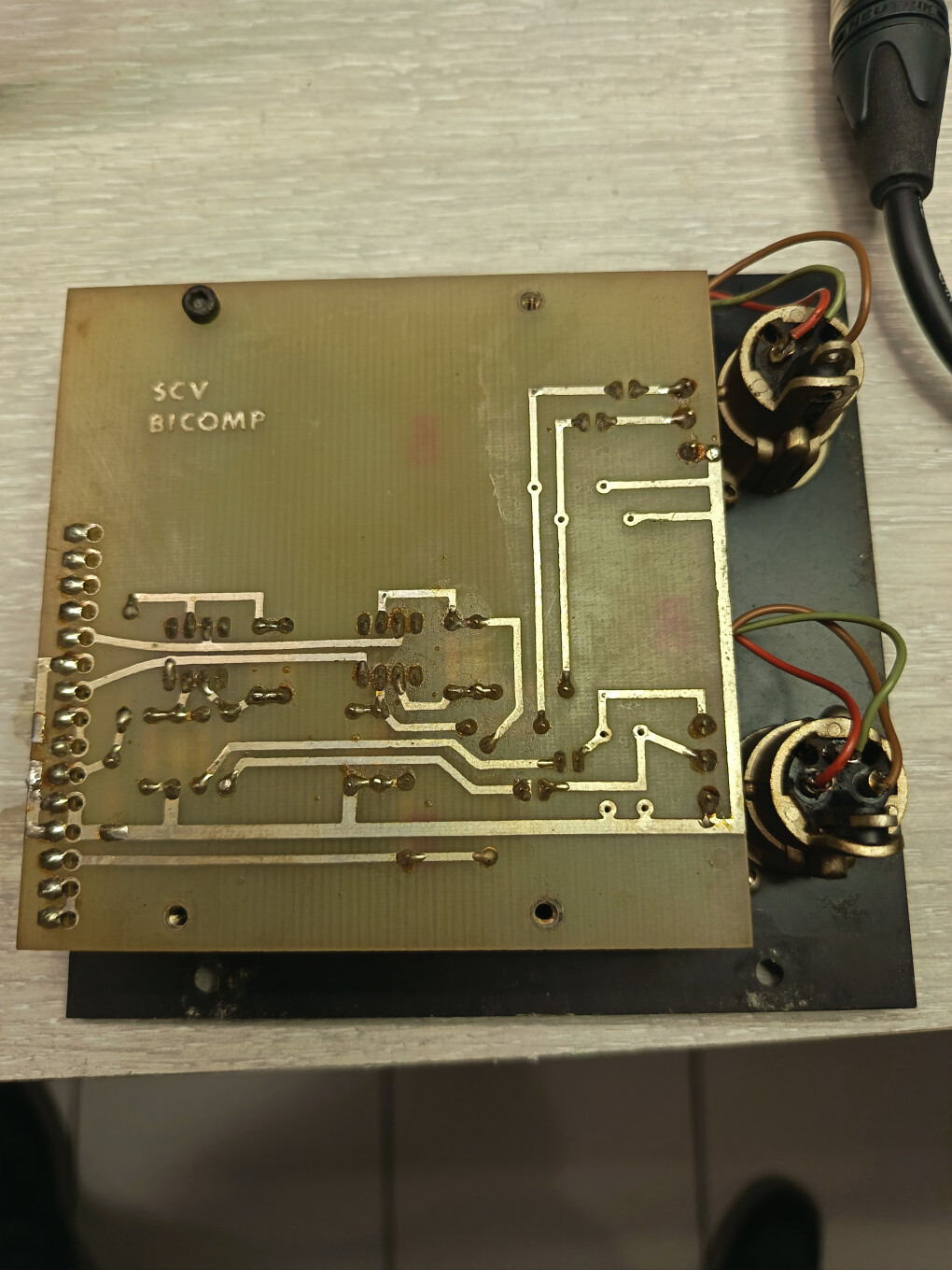

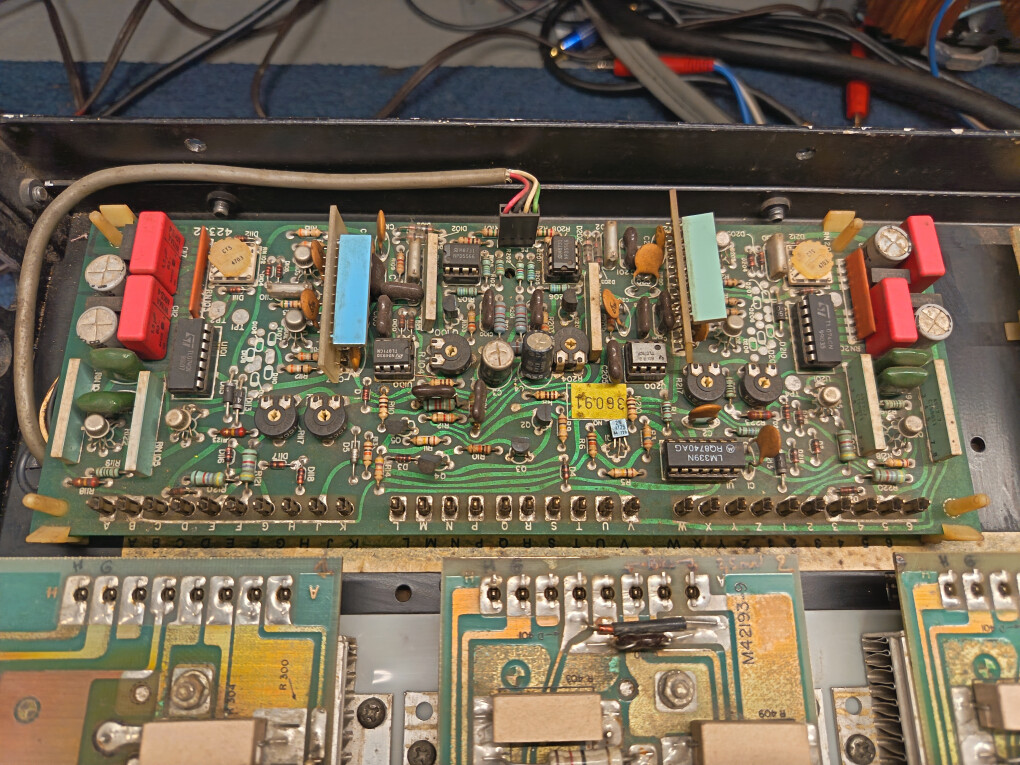

XLR IN :

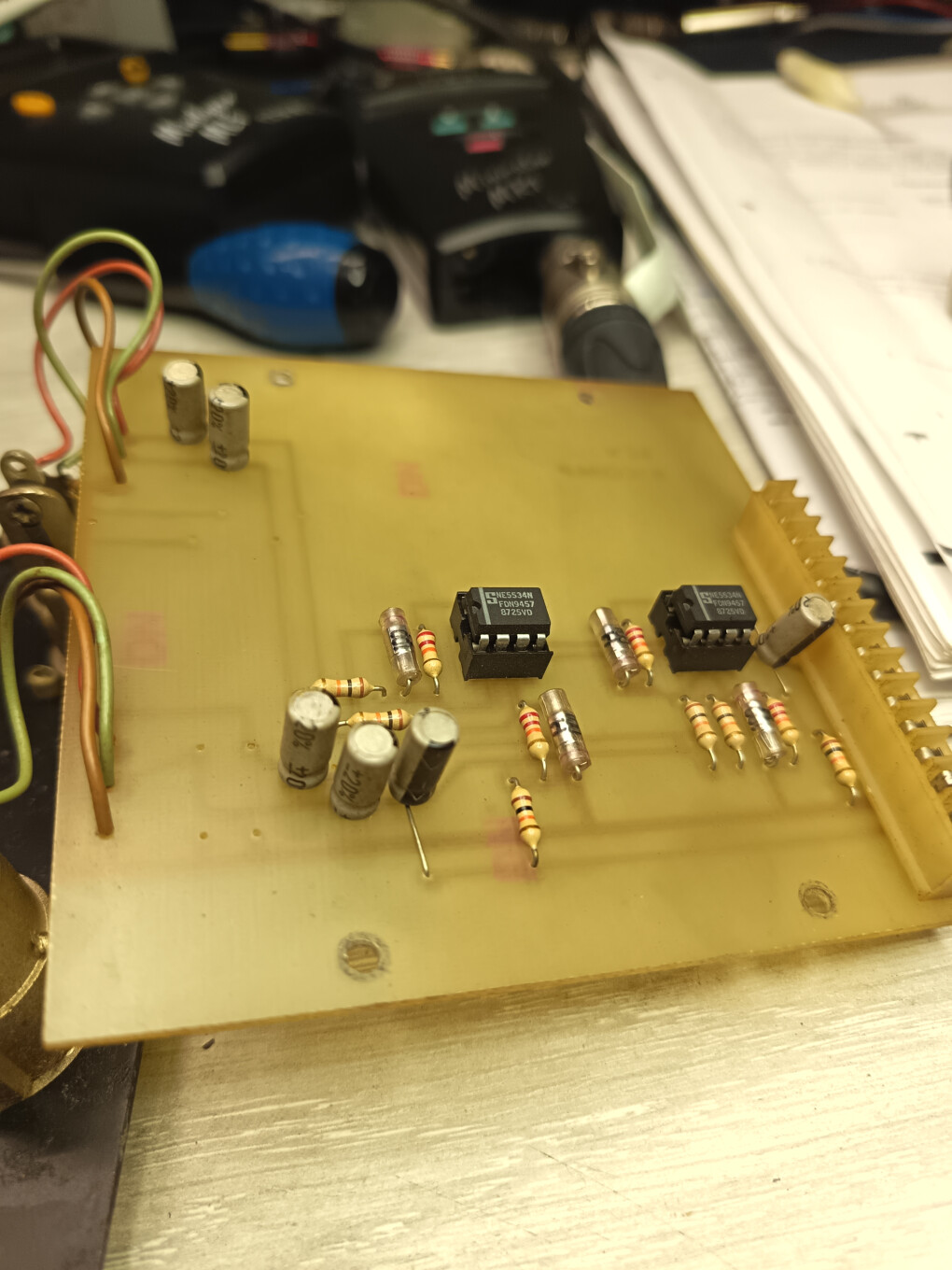

Avec la carte simple Actived balanced Input (XLR) utilisant deux LF351 (pas la A-13 avec filtre et Test tone), il faudra inverser les fils blanc et rouge afin d'avoir le rouge en +2 et le blanc en -3, car c'était câbler avec l'ancienne norme (déphasage 180° du signal) et remplacement des 4.7uF
Vis capot : 8-32 UNC x 3/8
https://fr.rs-online.com/web/p/vis-a-six-pans/2454535

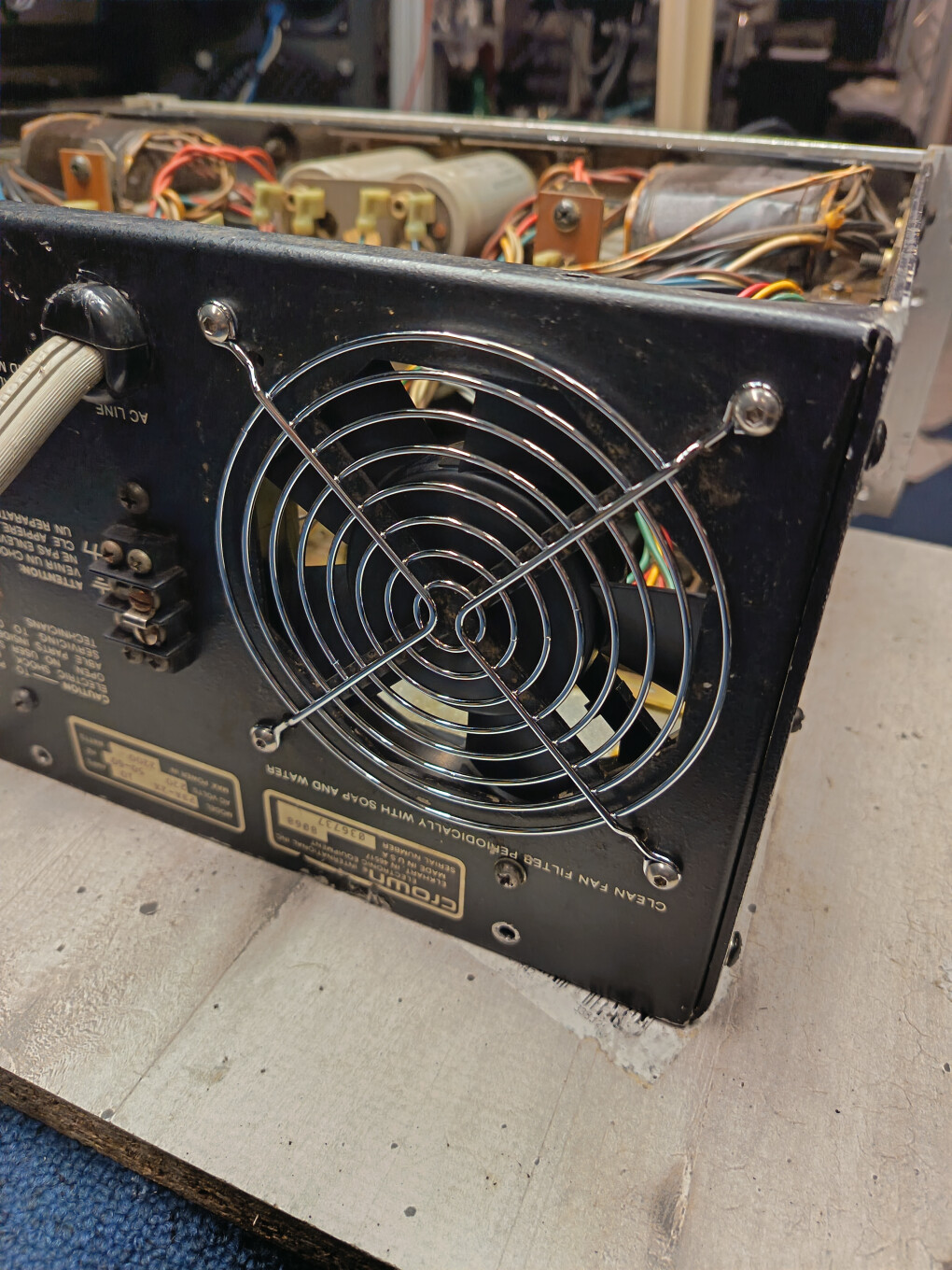

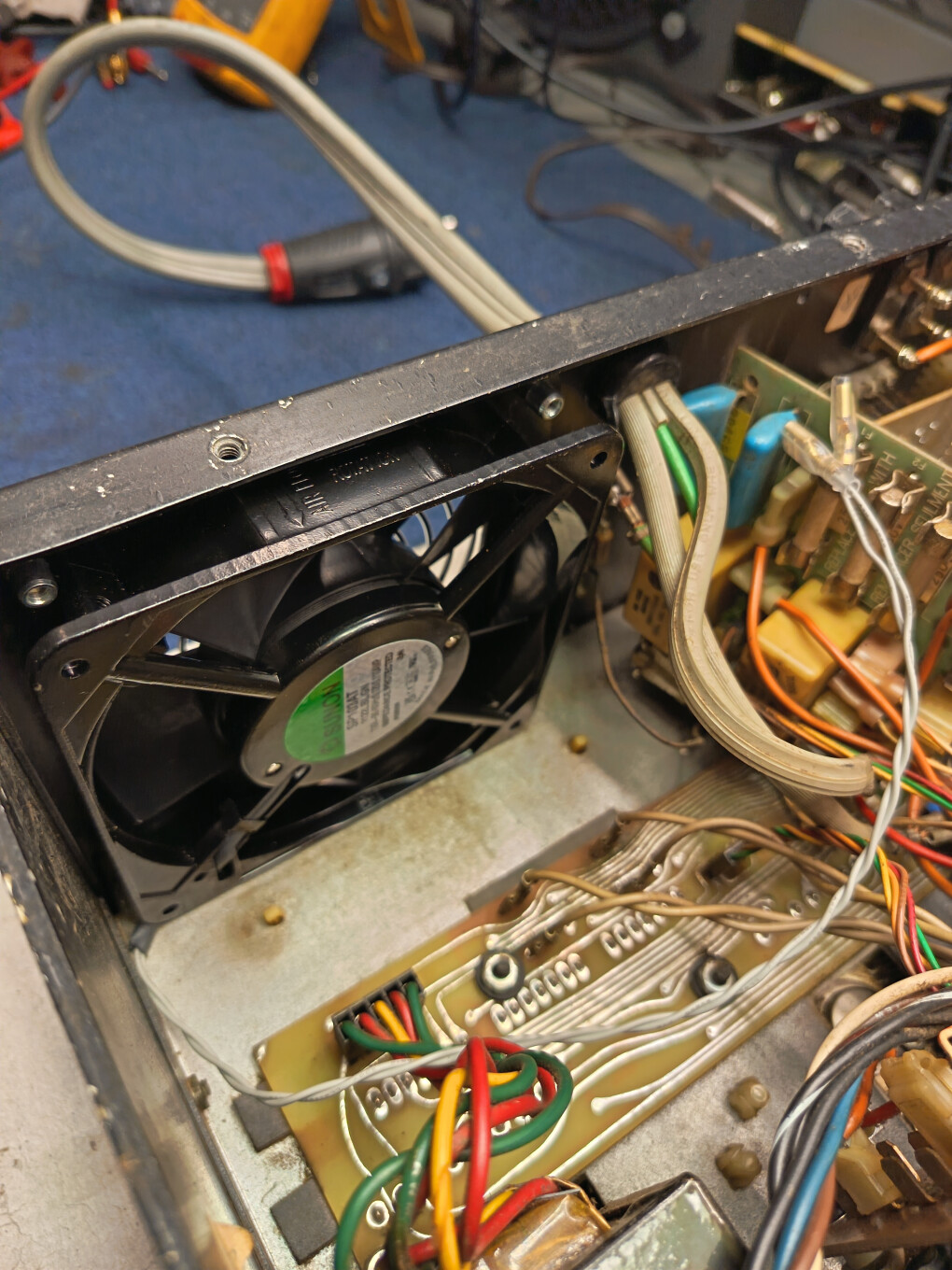

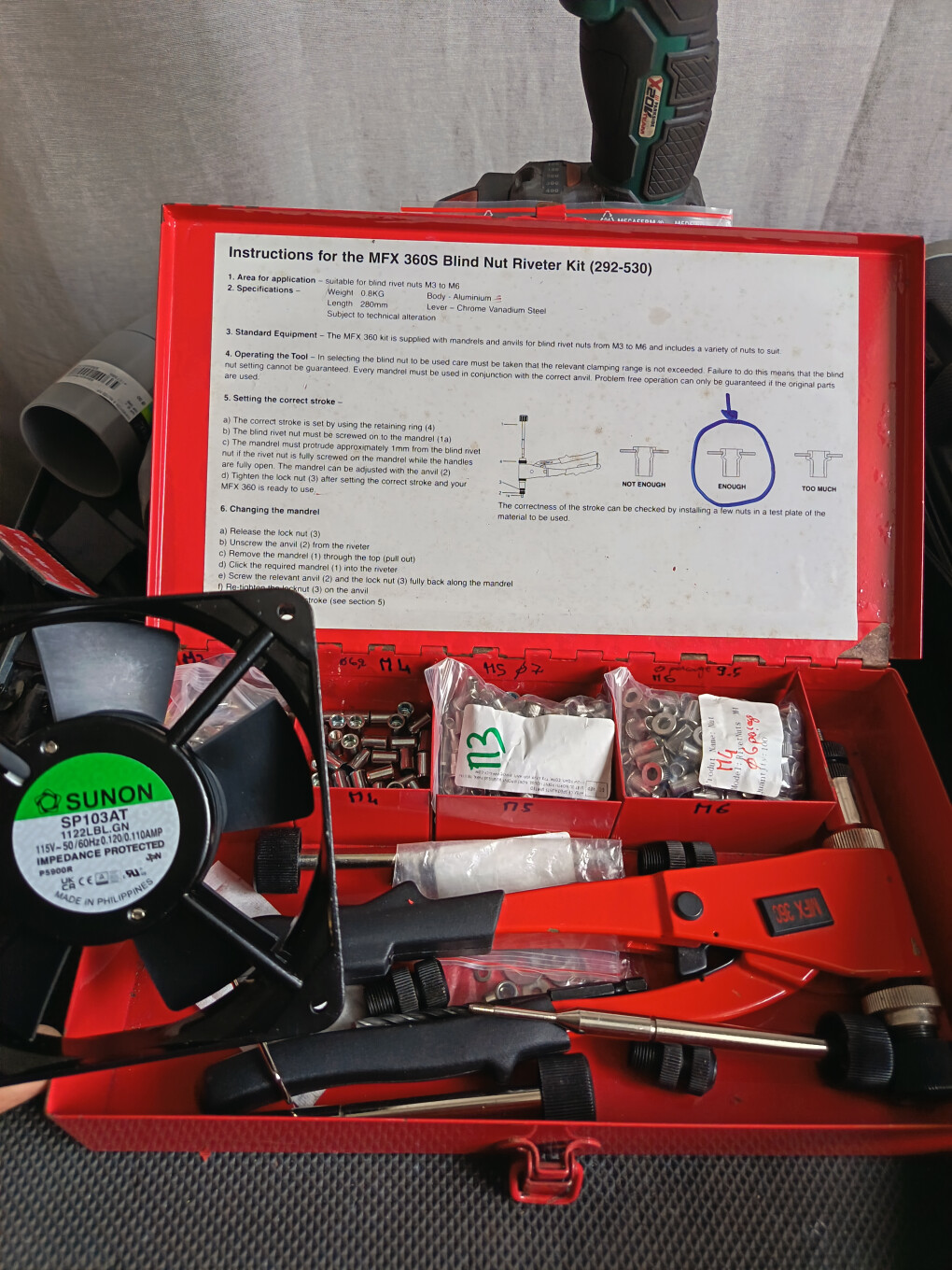

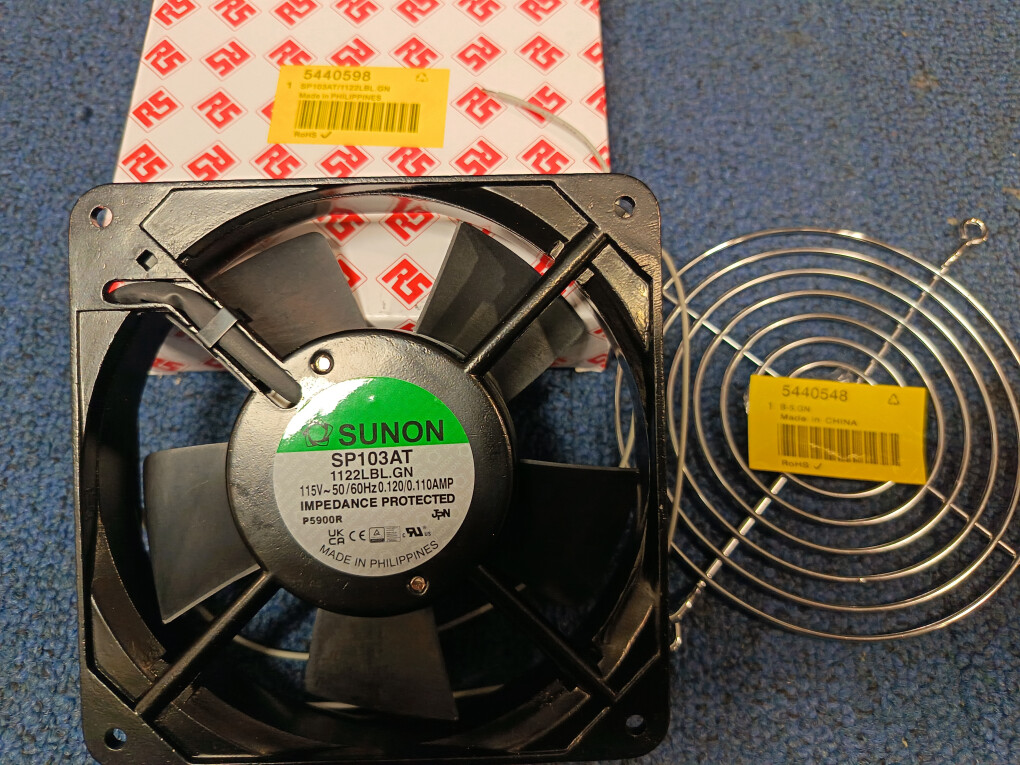

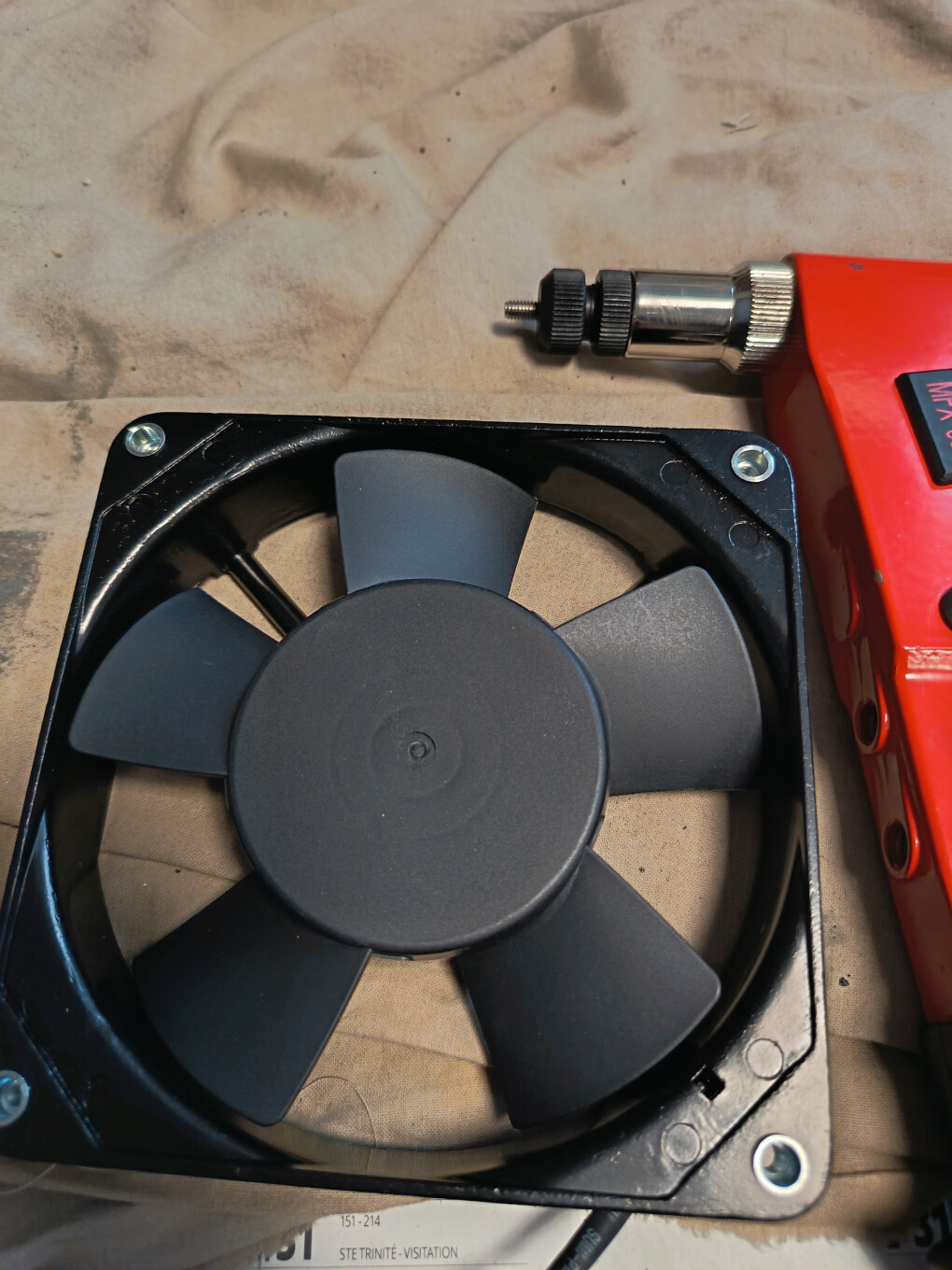

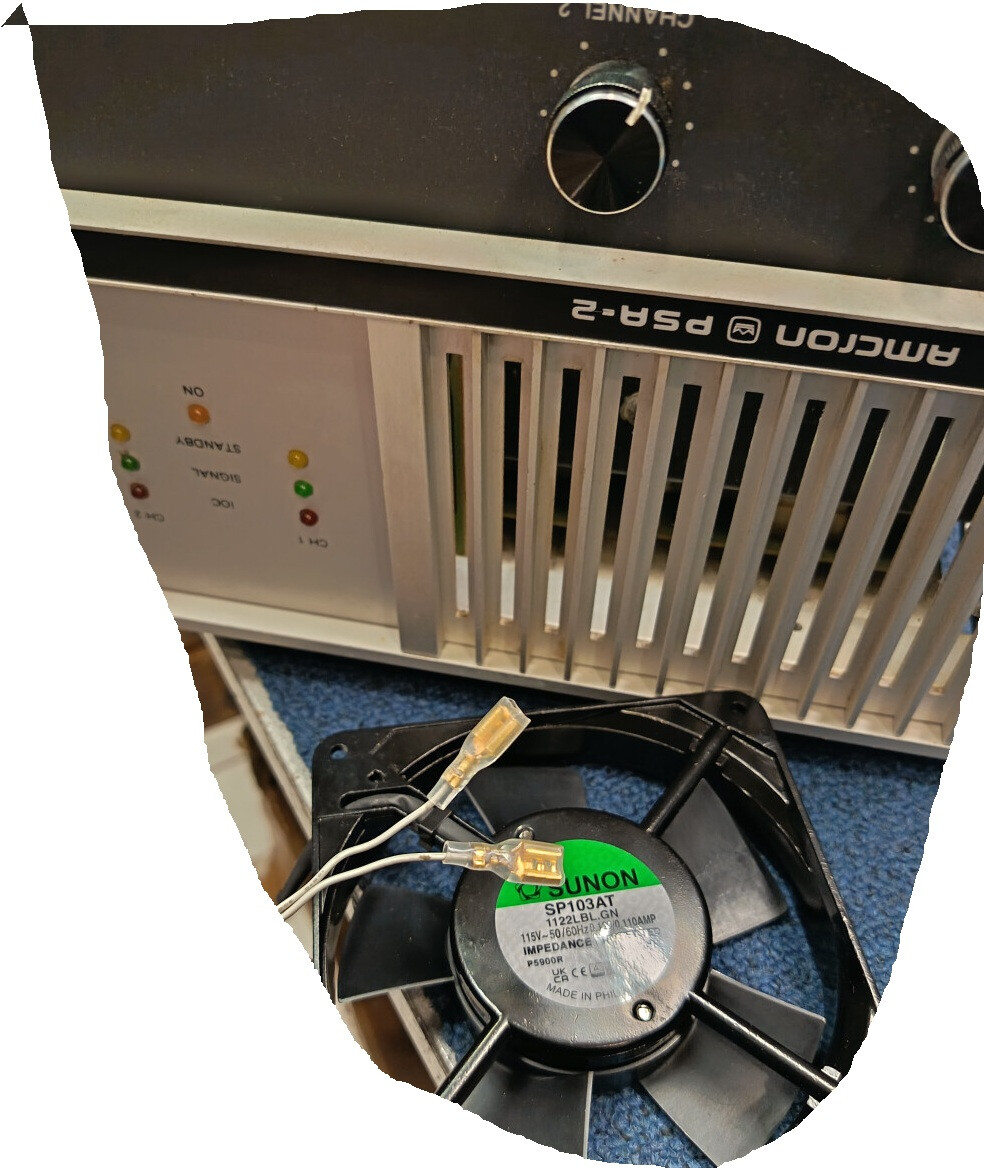

Remplacement ventilateur version 115v (RS 544-0598)

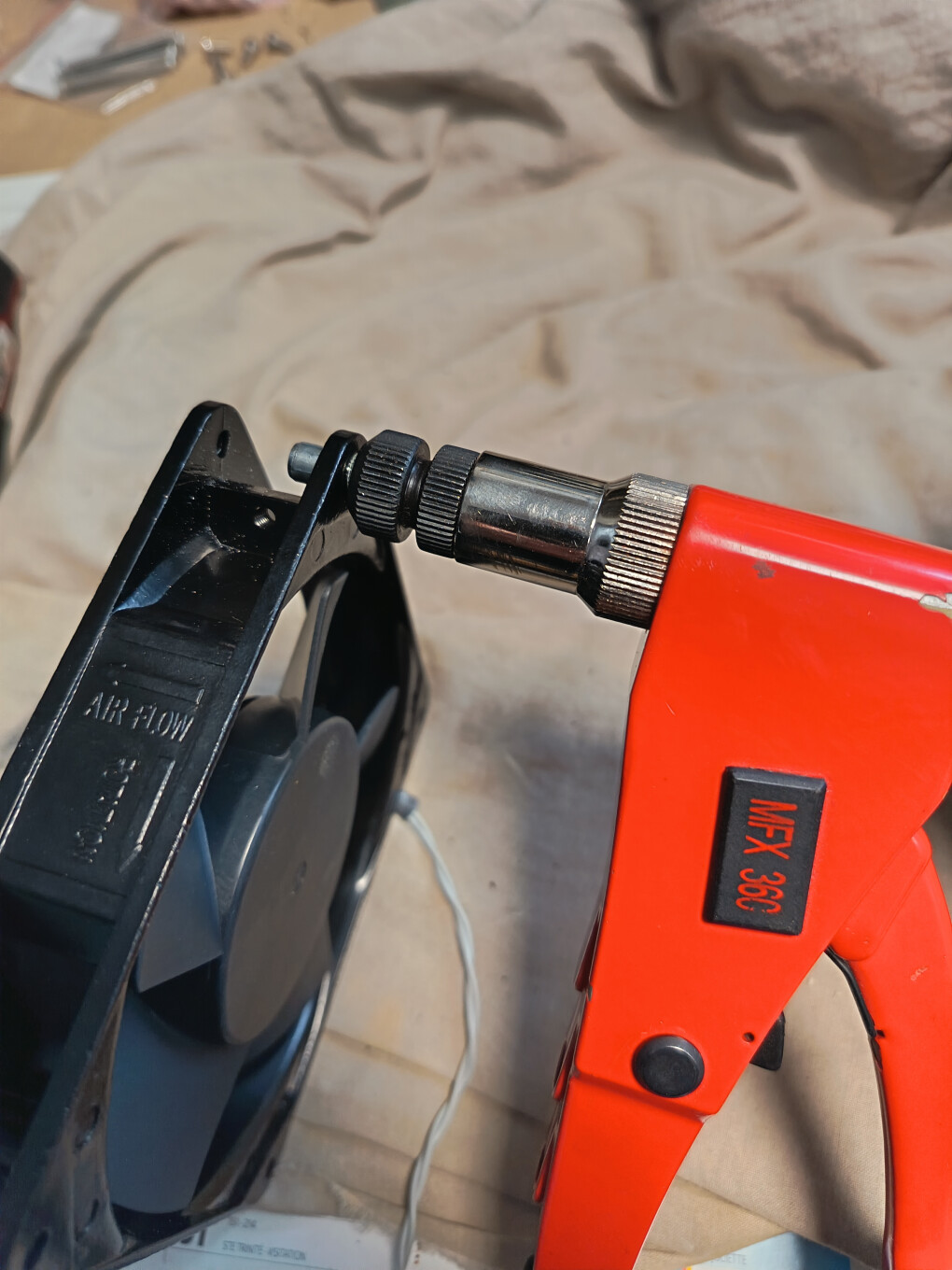

Mise en place insert M4
Câblé en T et J
Avant toute intervention, décharger les condensateurs de filtrage :
Passer le primaire des 2 transfos en 240V (via fil cavalier voir service manual), on est plus en 220v, et du coup, toutes les valeurs en tensions secondaires sont trop hautes.
Relier en C - D
Ensuite réglage précis avec RN3 et RN4 (+/-15v) régulées.
Vérification +/-24V (dans mon cas +/-22.6V, ok)
Test FAN en vitesse rapide avec 180k :
Pas de signal sur CH2 :
Sur module puissance remplacement résistances 0.33/5W, transistors C5869, Diode 1N270 (D400) ...
Nouvelle graisse thermique sur les TO3
Impossiblité de régler 1 des 4 pot pour TP1 TP2 TP3 et TP4. TP1 en défaut dû à RN104 introuvable , remplacé par le remplacement de R à 1%
ou D4922-7 – Réseau de résistances CTS9539 (chez proaudioparts.nl)
Les réglages sont nombreux (3 pages) et OBLIGATOIRES pour une vrai révision.
Ne vous lancer pas sur un AMCRON sans expériences sérieuse !
Ne permuter pas les cartes comme ça, il faut les régler (Bias, Offset ...)
Réglages :
- BIAS 2.5mV
- Offset # 0mV
- Réglage alim +/-15V00
- Réjection mode commun
- Test protection avec 180k
- Test vitesse ventilation
- Contrôleur t° U300 et U400 LM334z TO-92)
etc ... ( Point 7.9 page 5 et 6 du service manual de 87 pages !)
SANS CES REGLAGES délicats et nécessaires, risque de destruction des étages de puissances.
C'et un AMCRON, conception qui a lancée les série Microtech et Macrotech, les successeurs.
Ecoute limpide, claire sans être brouillon !
C5869 remplacés par des MJ15003G
Transistor C7064-6 = MJ15003G (d'après proaudioparts.nl)
Transistor D5841-8 #3 = MJ15150 (d'après proaudioparts.nl)
XLR IN :
Avec la carte simple Actived balanced Input (XLR) utilisant deux LF351 (pas la A-13 avec filtre et Test tone), il faudra inverser les fils blanc et rouge afin d'avoir le rouge en +2 et le blanc en -3, car c'était câbler avec l'ancienne norme (déphasage 180° du signal) et remplacement des 4.7uF
Vis capot : 8-32 UNC x 3/8
https://fr.rs-online.com/web/p/vis-a-six-pans/2454535
Remplacement ventilateur version 115v (RS 544-0598)
Mise en place insert M4
Câblé en T et J
Posts techniques déposés gracieusement. Je ne résous pas vos pannes, je ne fais pas de support technique. L'électronique demande un niveau d'études minimum et beaucoup d'expérience pratique.
davidcab
1234
AFicionado·a
Membre depuis 21 ans

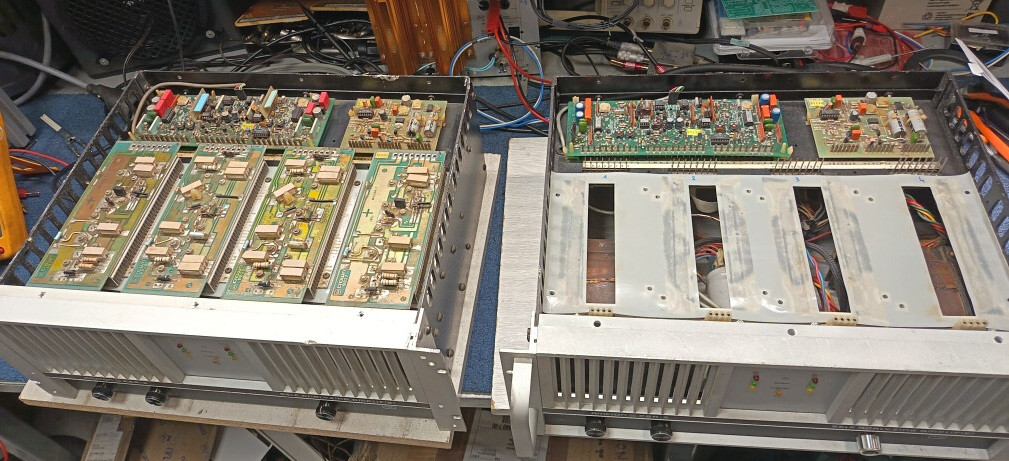

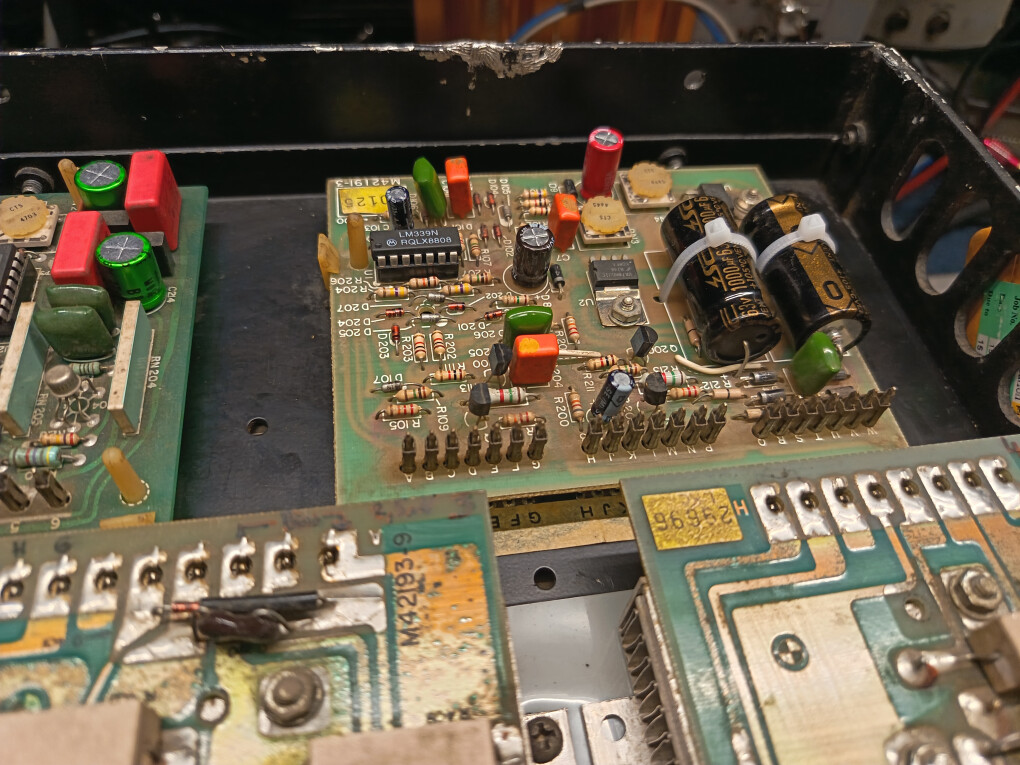

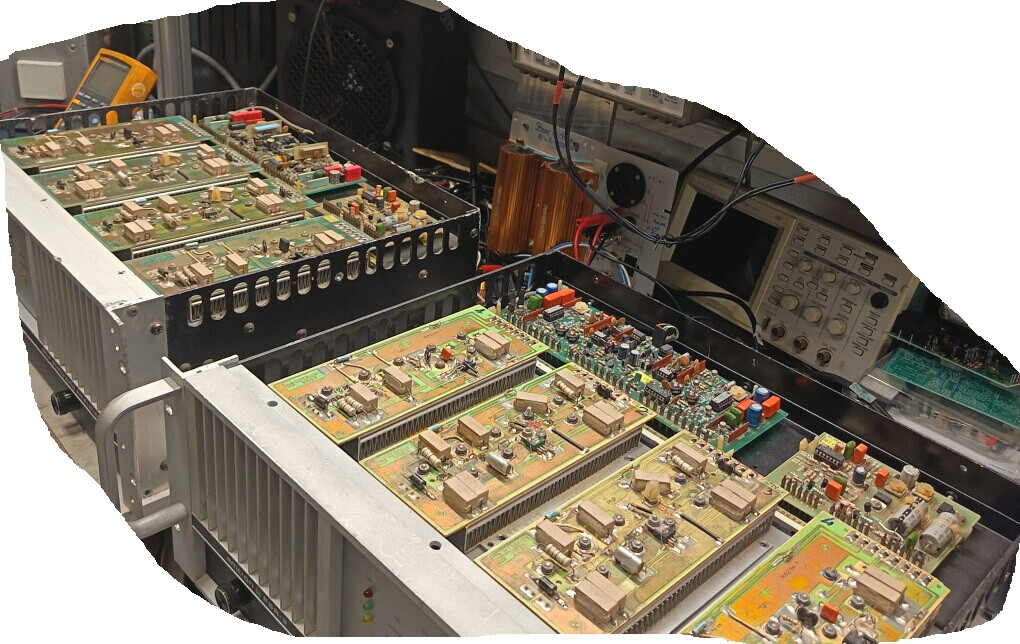

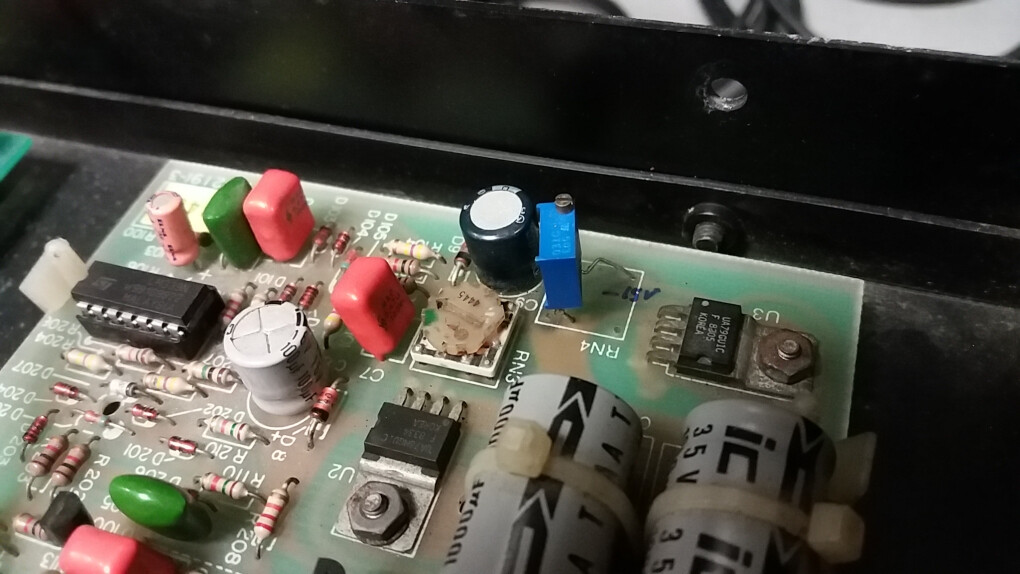

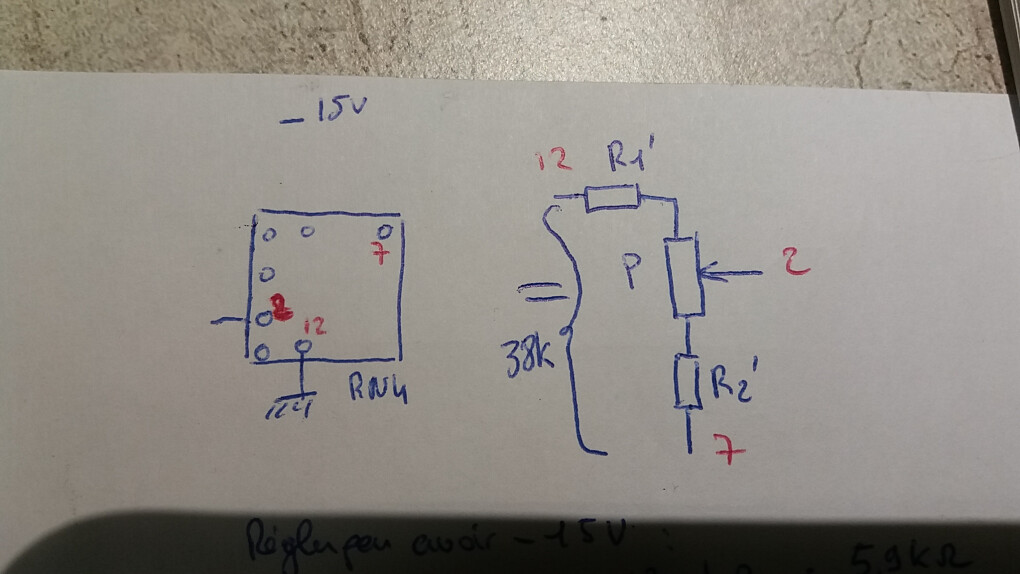

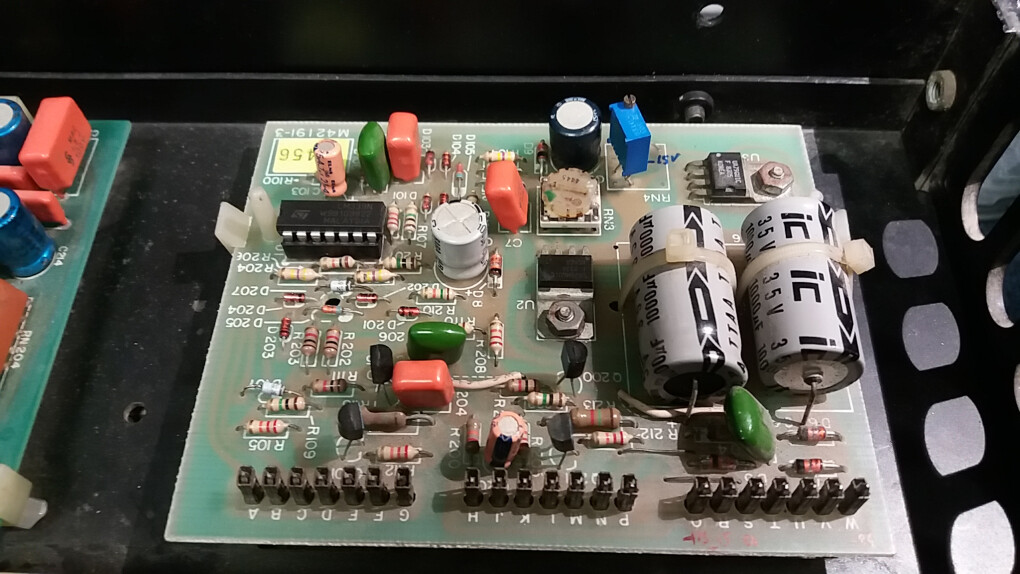

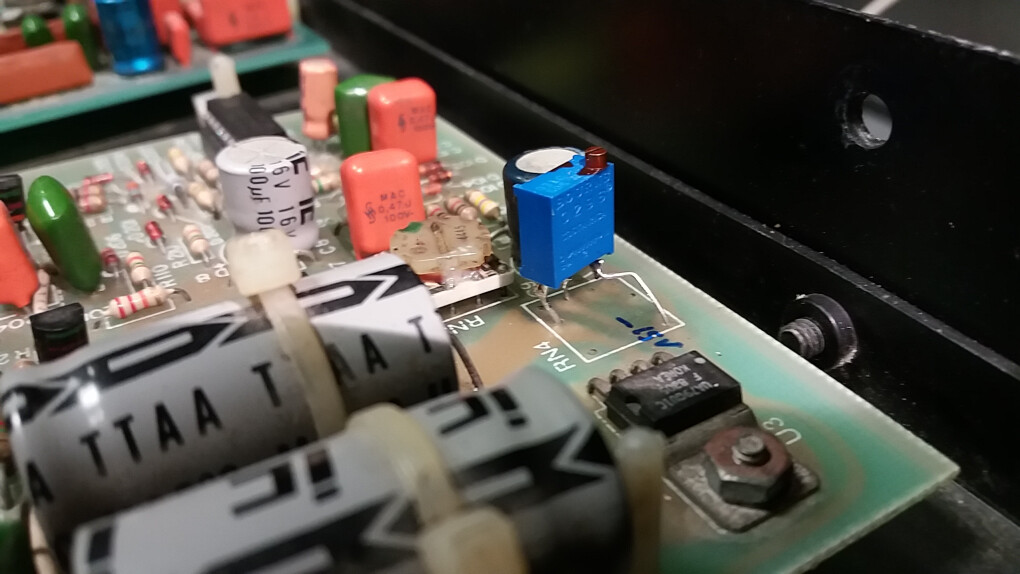

Remplacement trimmer pour carte alimentation (+/-15V)
Très spéciaux et introuvable en neuf (même au US), remplacé par un trimmer Bourns 47K
Et surtout pour le modèle avec les XLR en entrée ne pas oublier d'inverser le point chaud et le mettre en pin 2 et le point froid en pin 3.
Sinon inversion de phase de 180 degrés
Nettoyage

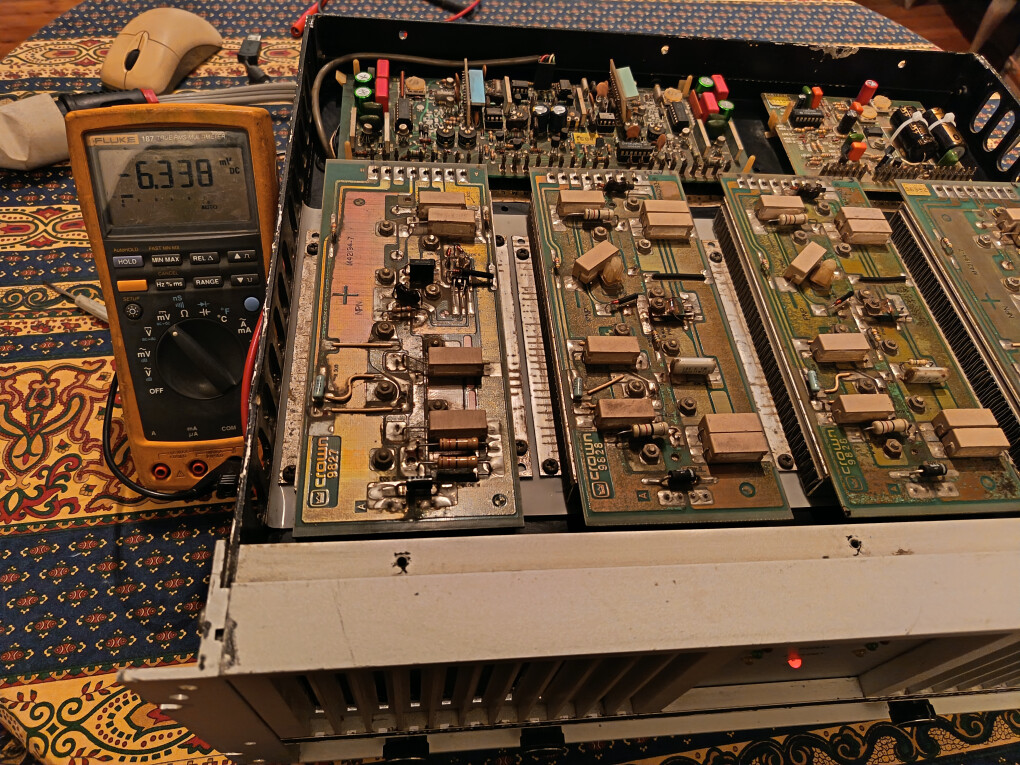

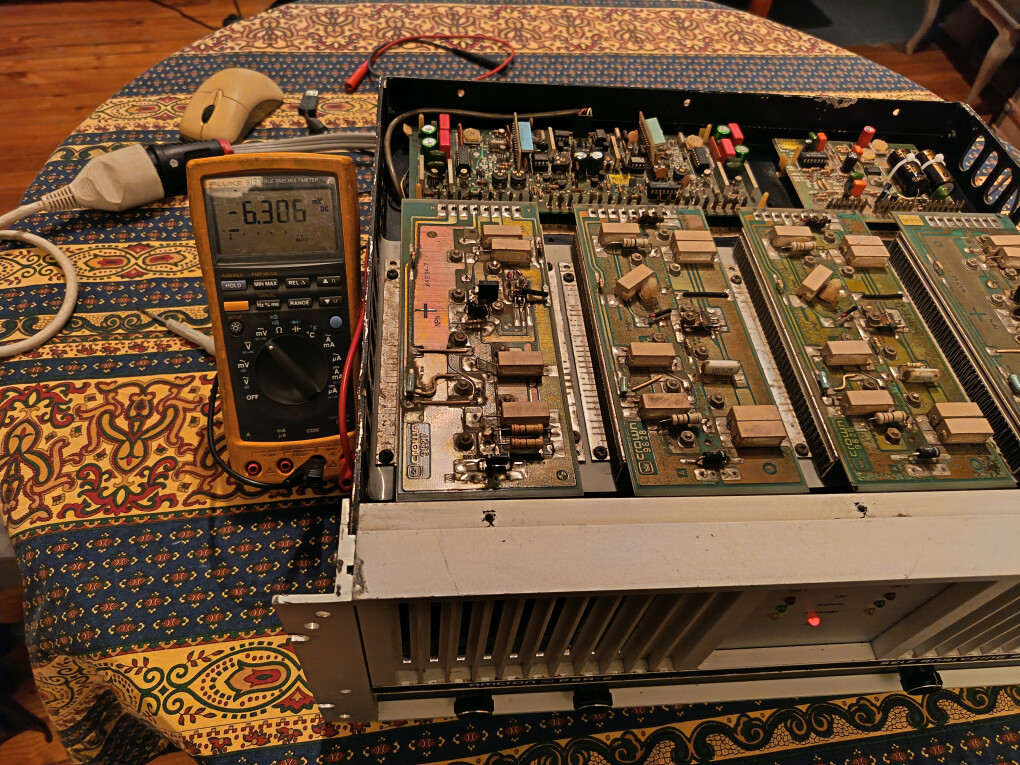

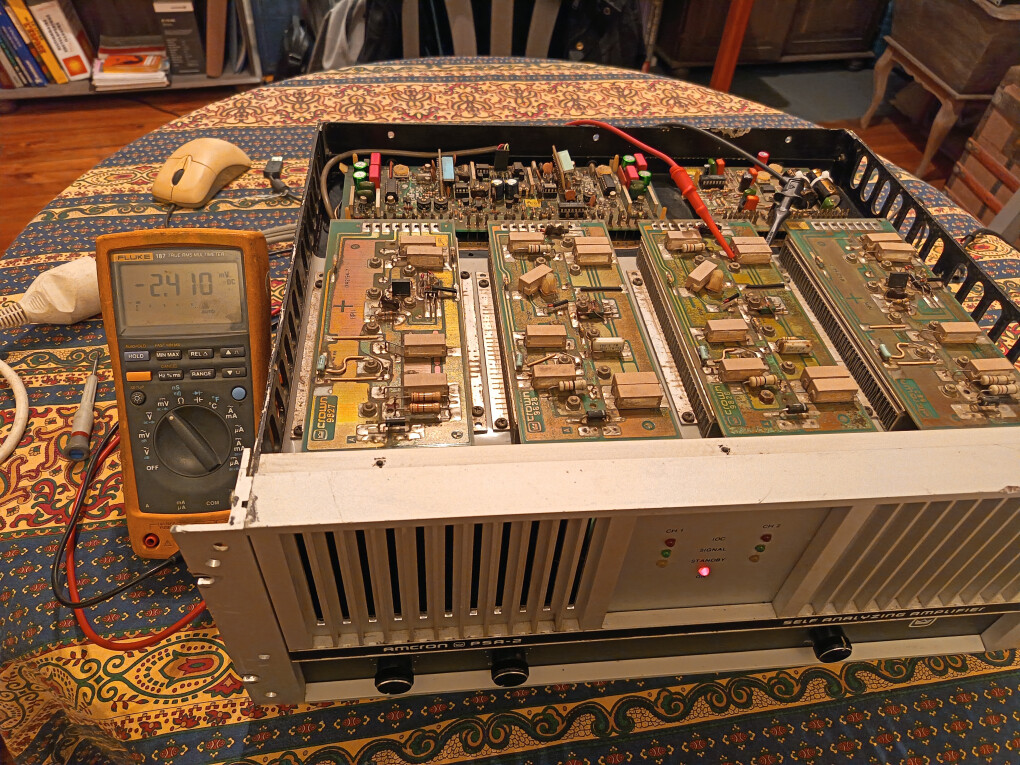

Mesure offset et Bias
En haut, offset
En bas à gauche, début et montée progressive du courant Bias
Point 5 :
+/-12 V Ok.
Et 6,7 Ok
Offset #0mV
Bias Ok

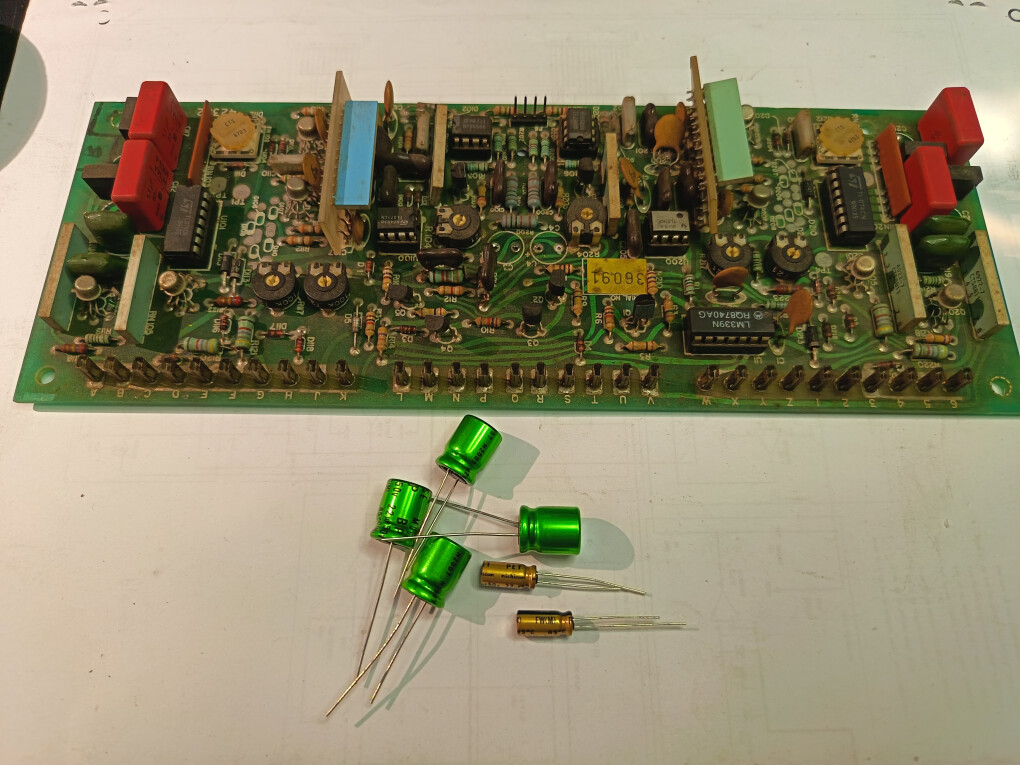

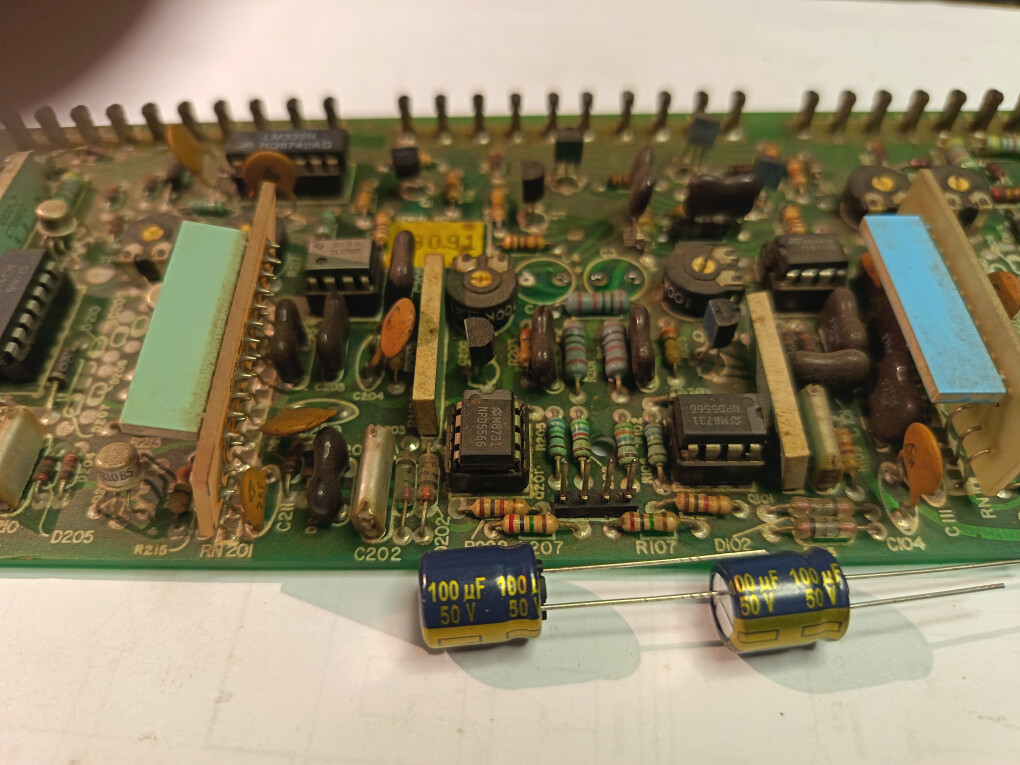

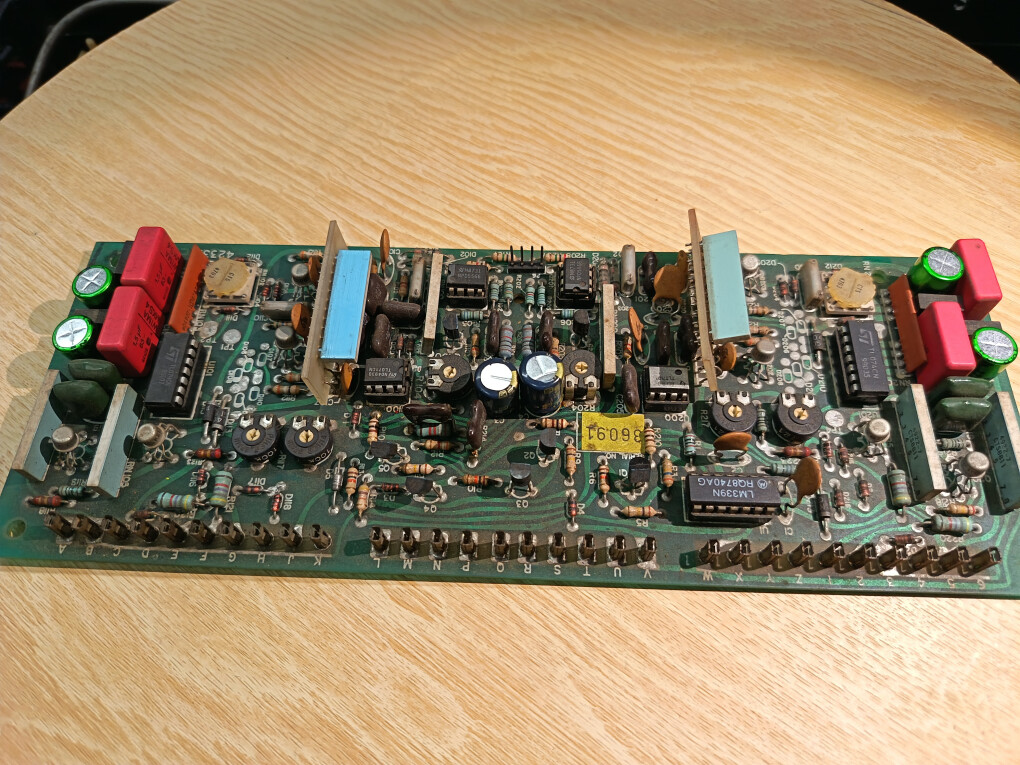

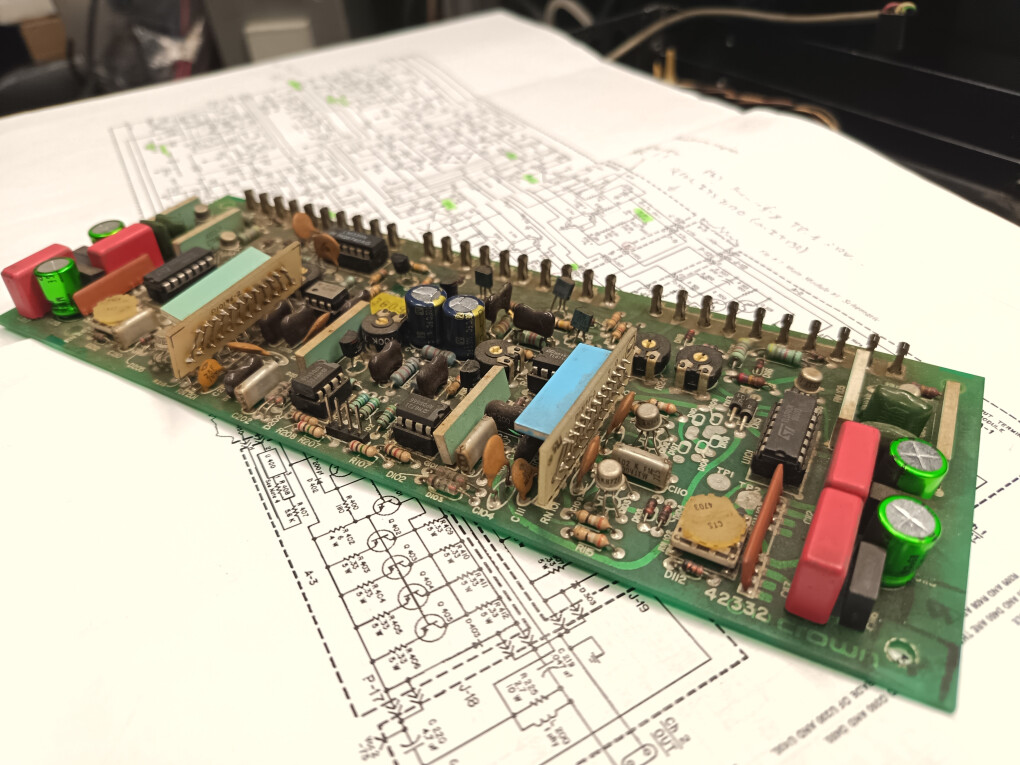

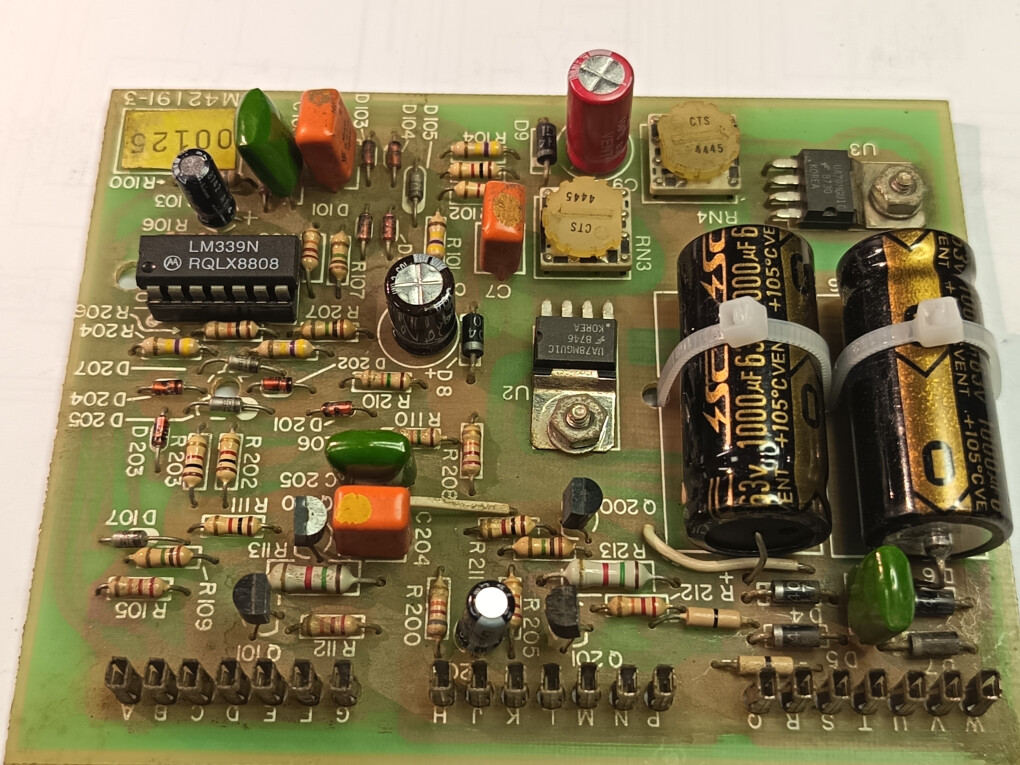

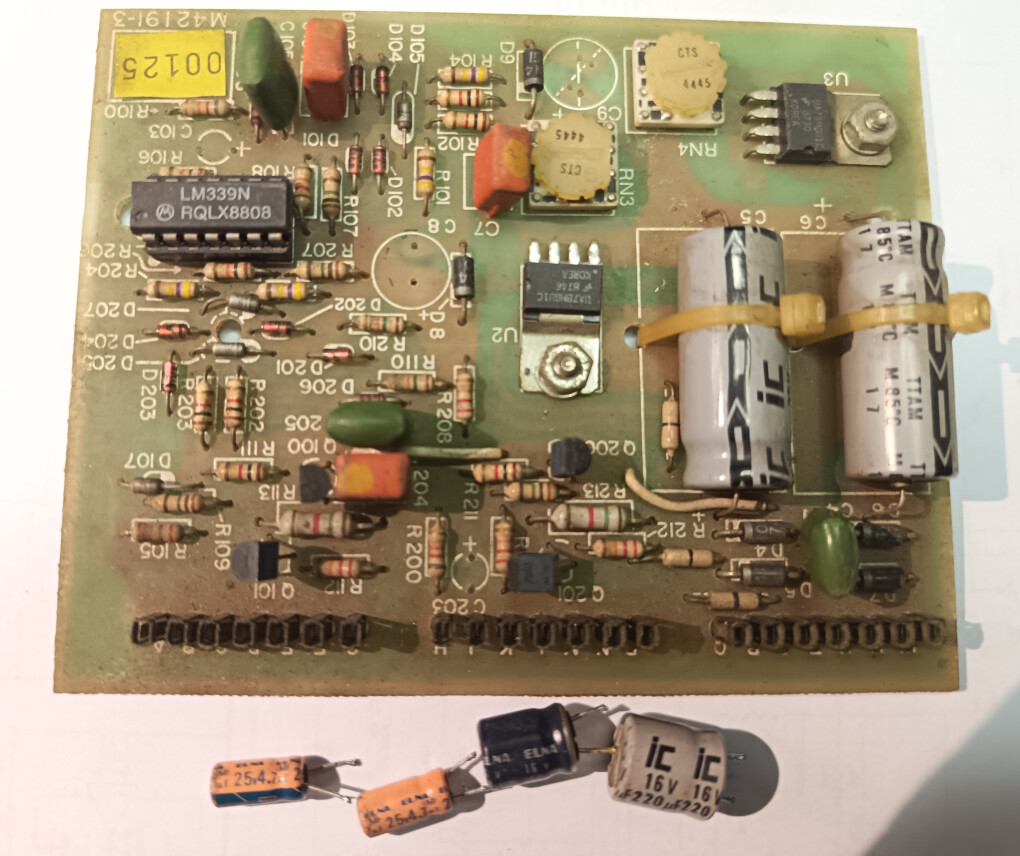

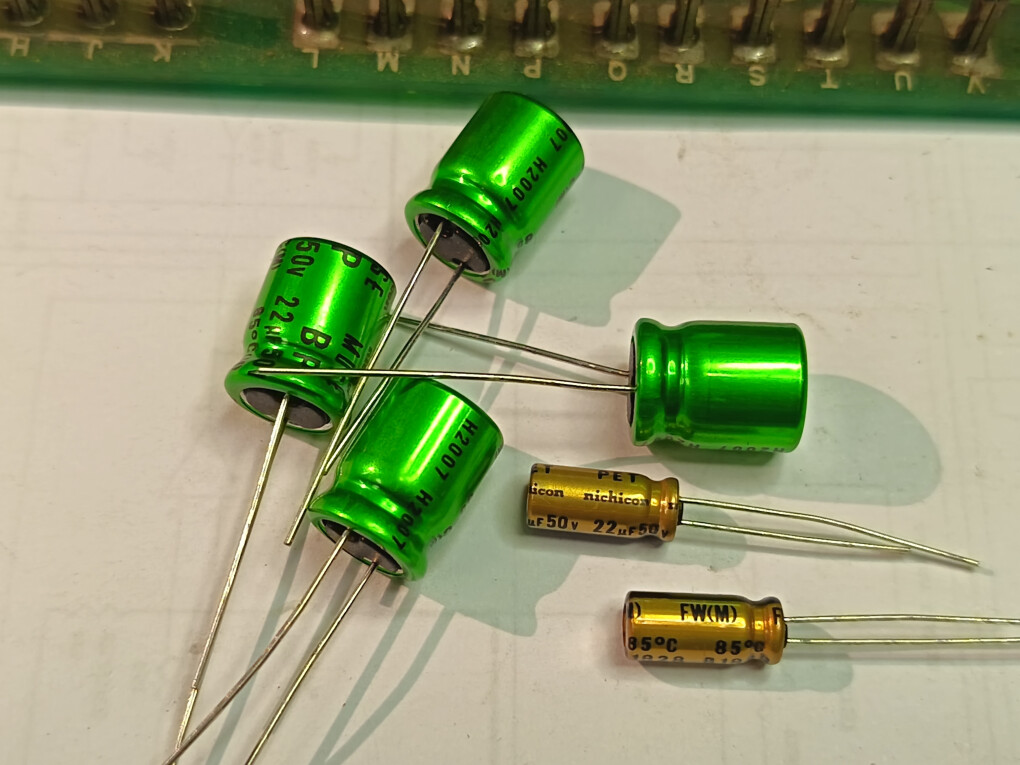

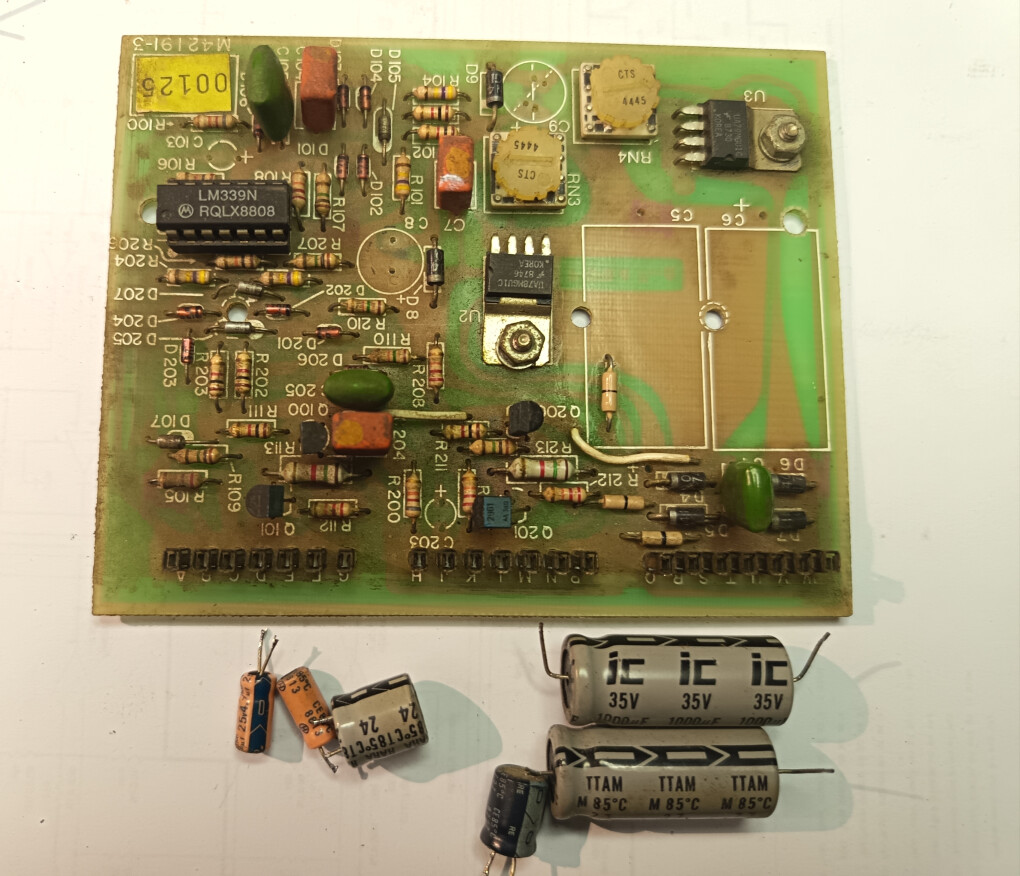

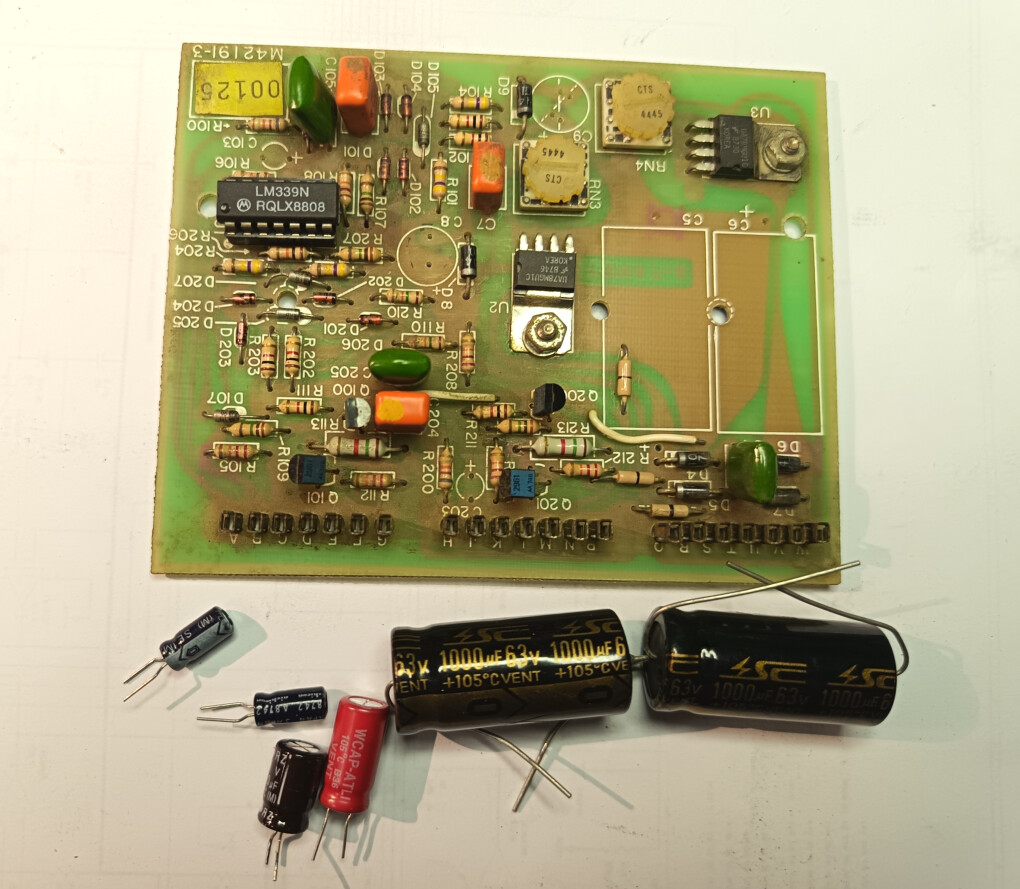

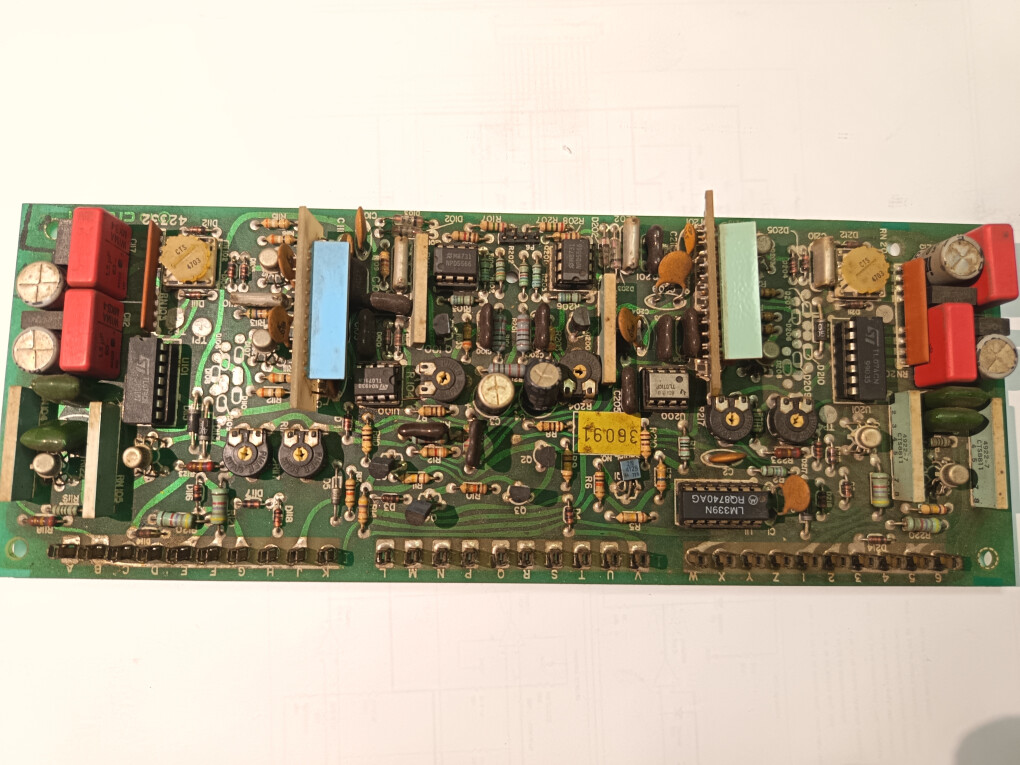

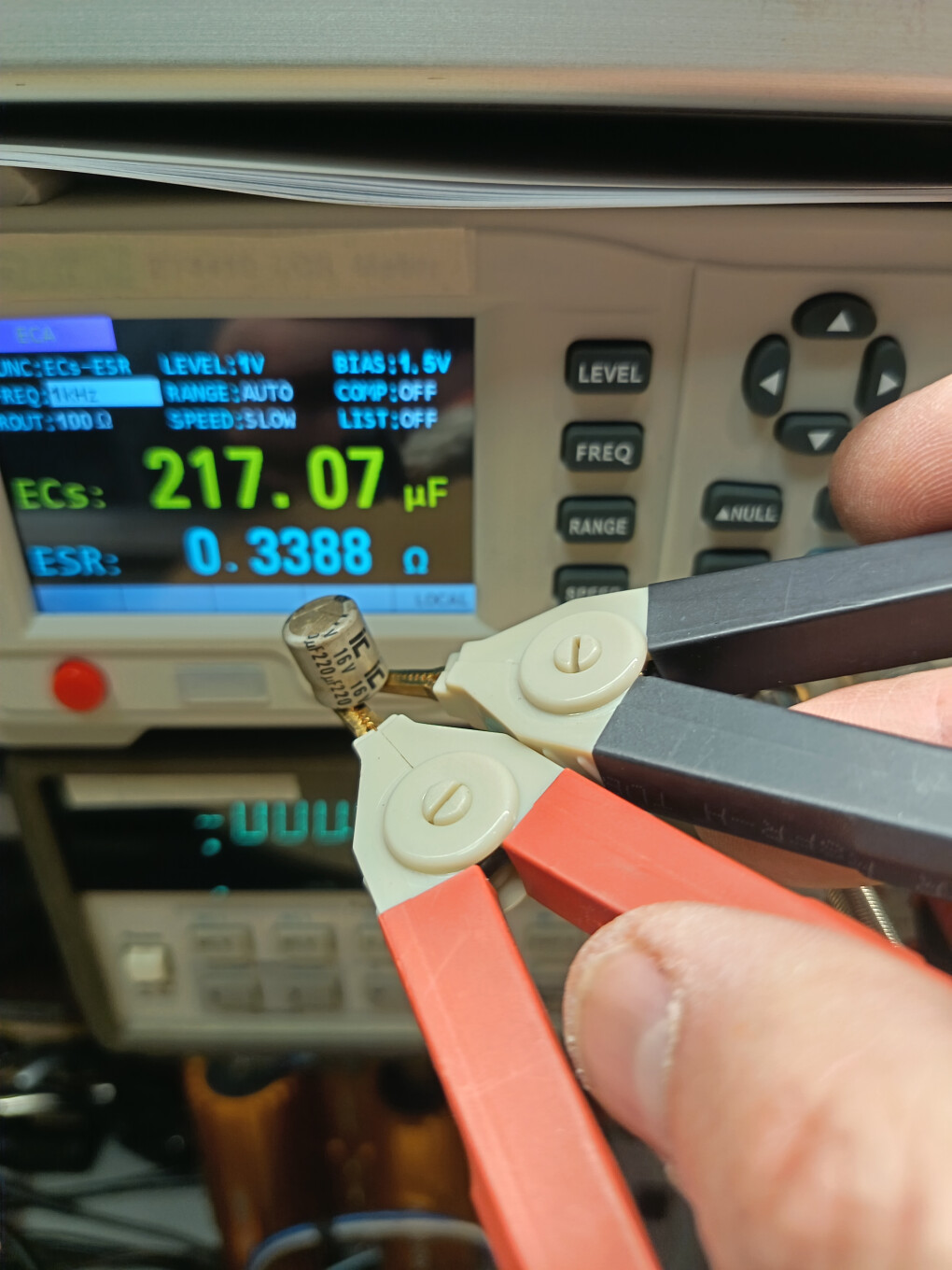

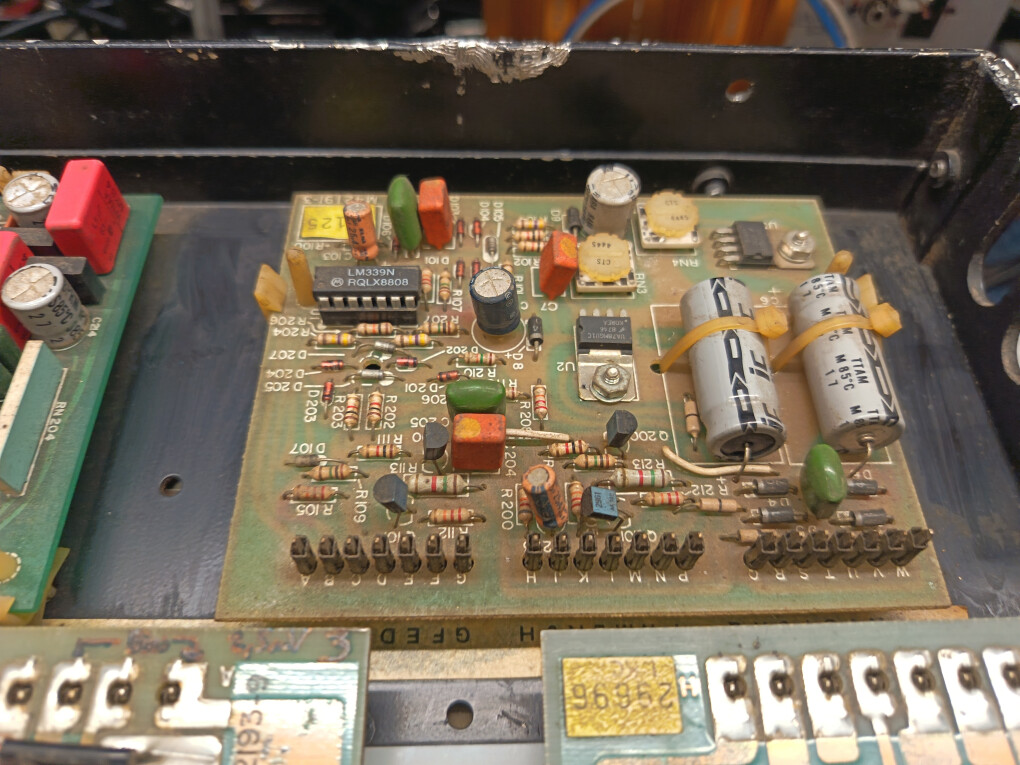

Condensateurs remplacés sur carte alimentation et carte main.
- Muse pour audio.
- Nichicon FC ou FM 105°C pour découplage
Les réglages de Bias à 20°C, à 2,5 mV, on y va progressivement...
(@15°C, 2mV)

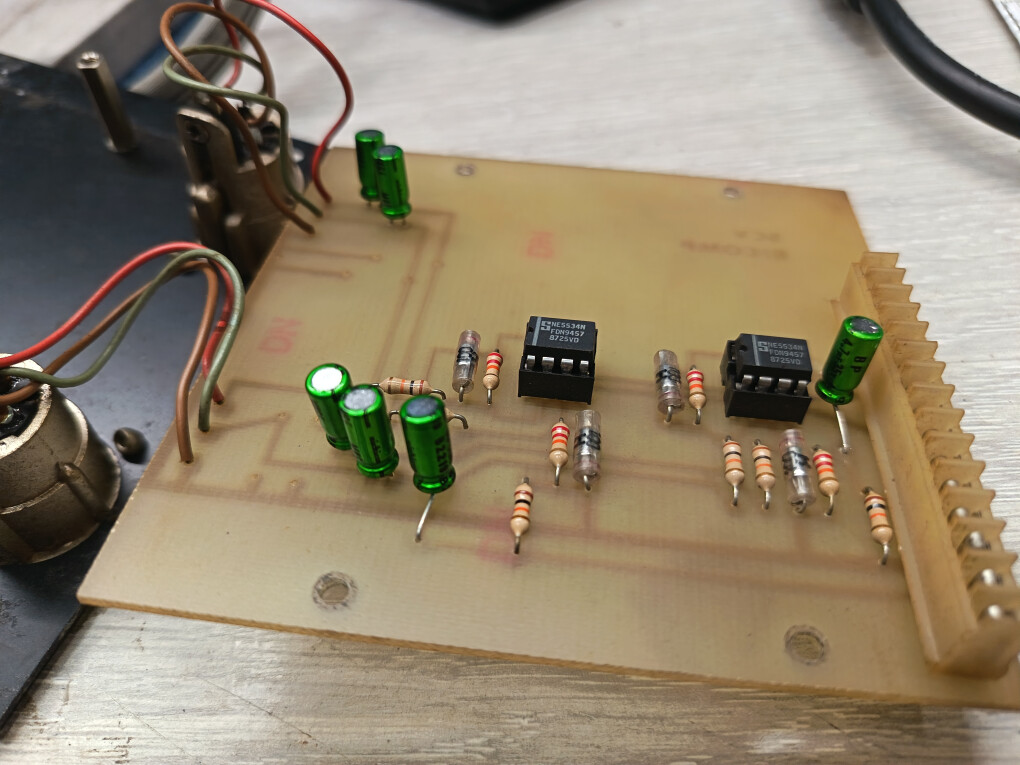

Conso Muse 4.7uF sur carte AOP XLR

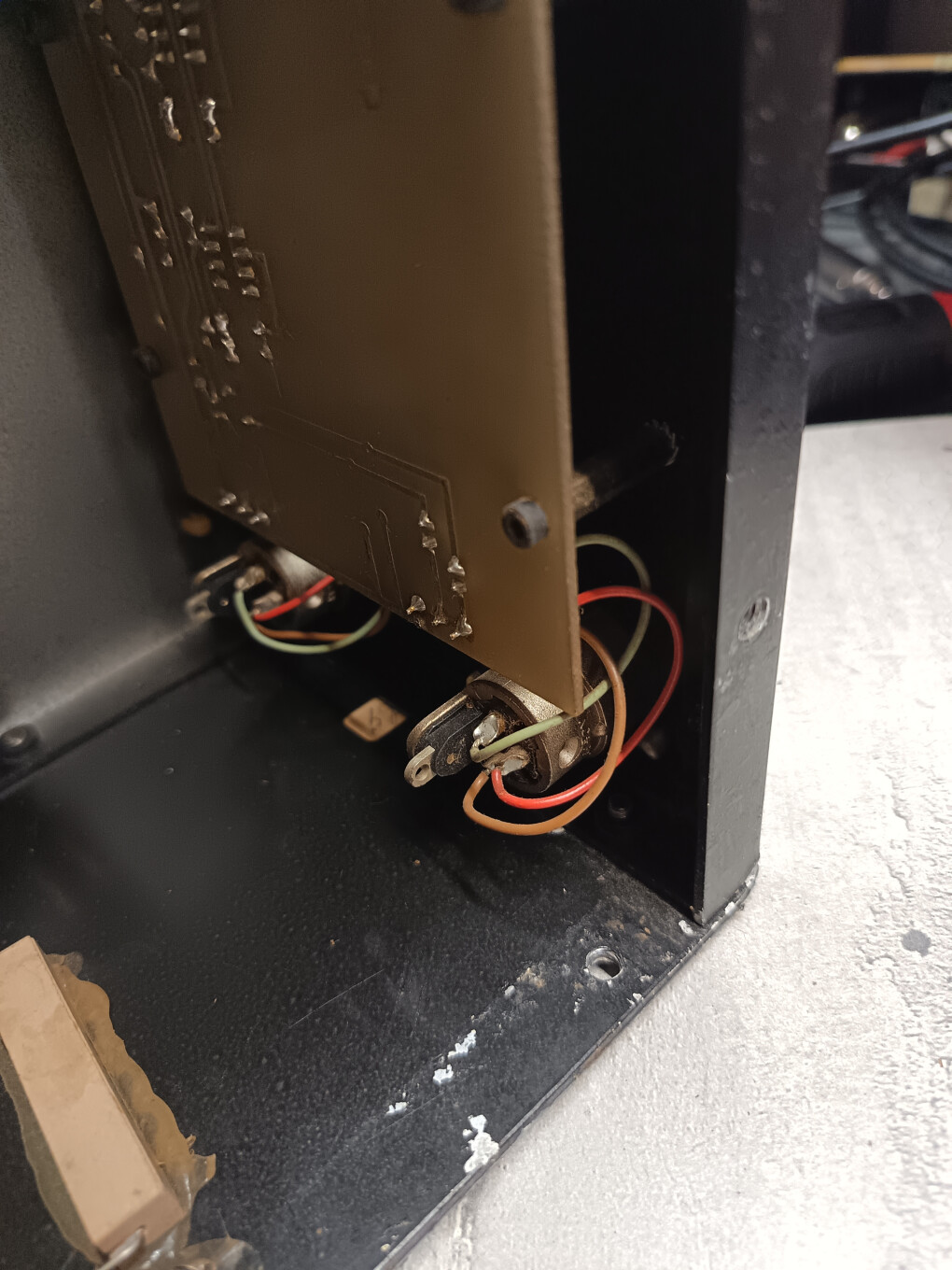

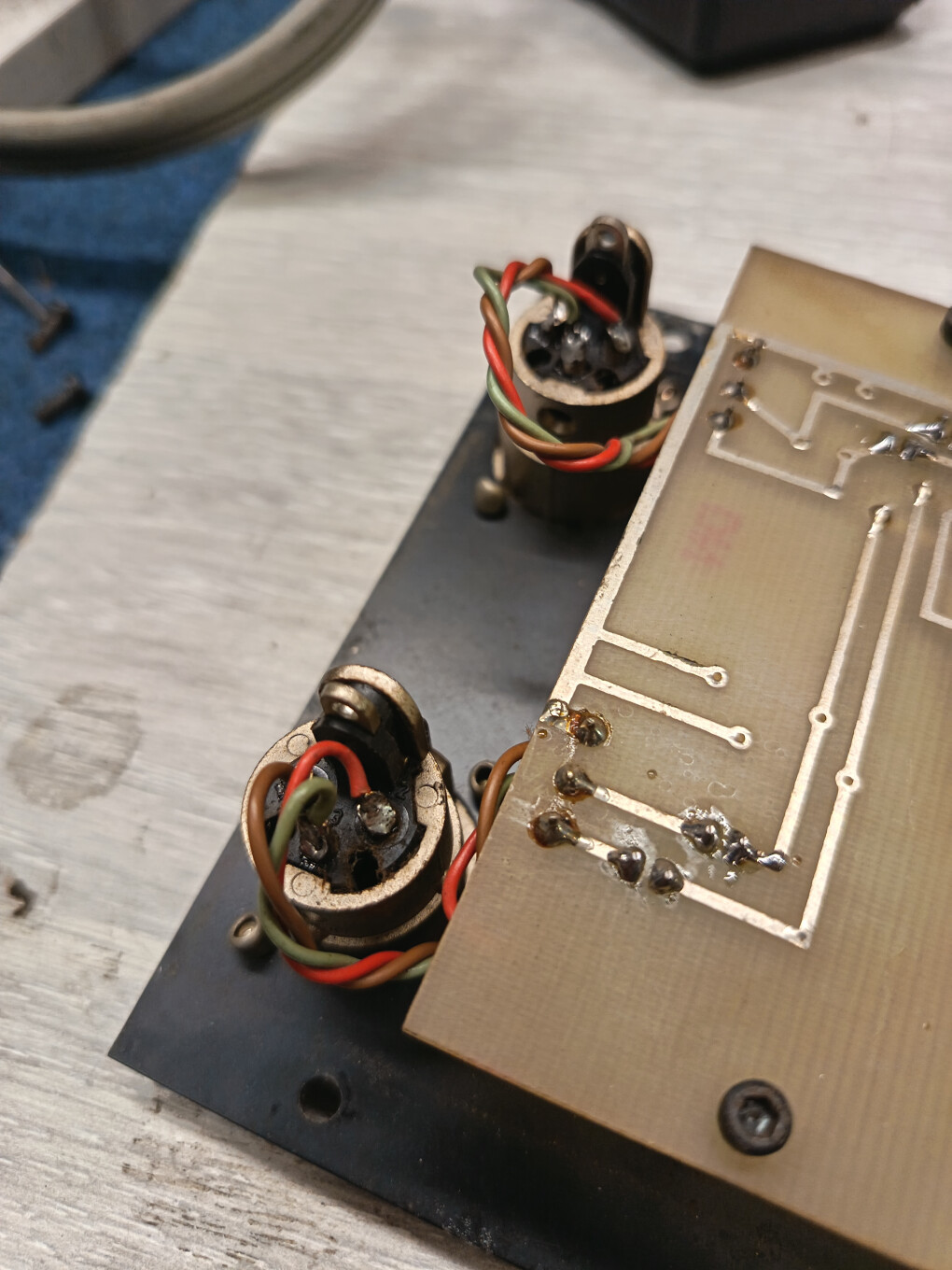

Fils torsadés avec point chaud sur pin 2 :

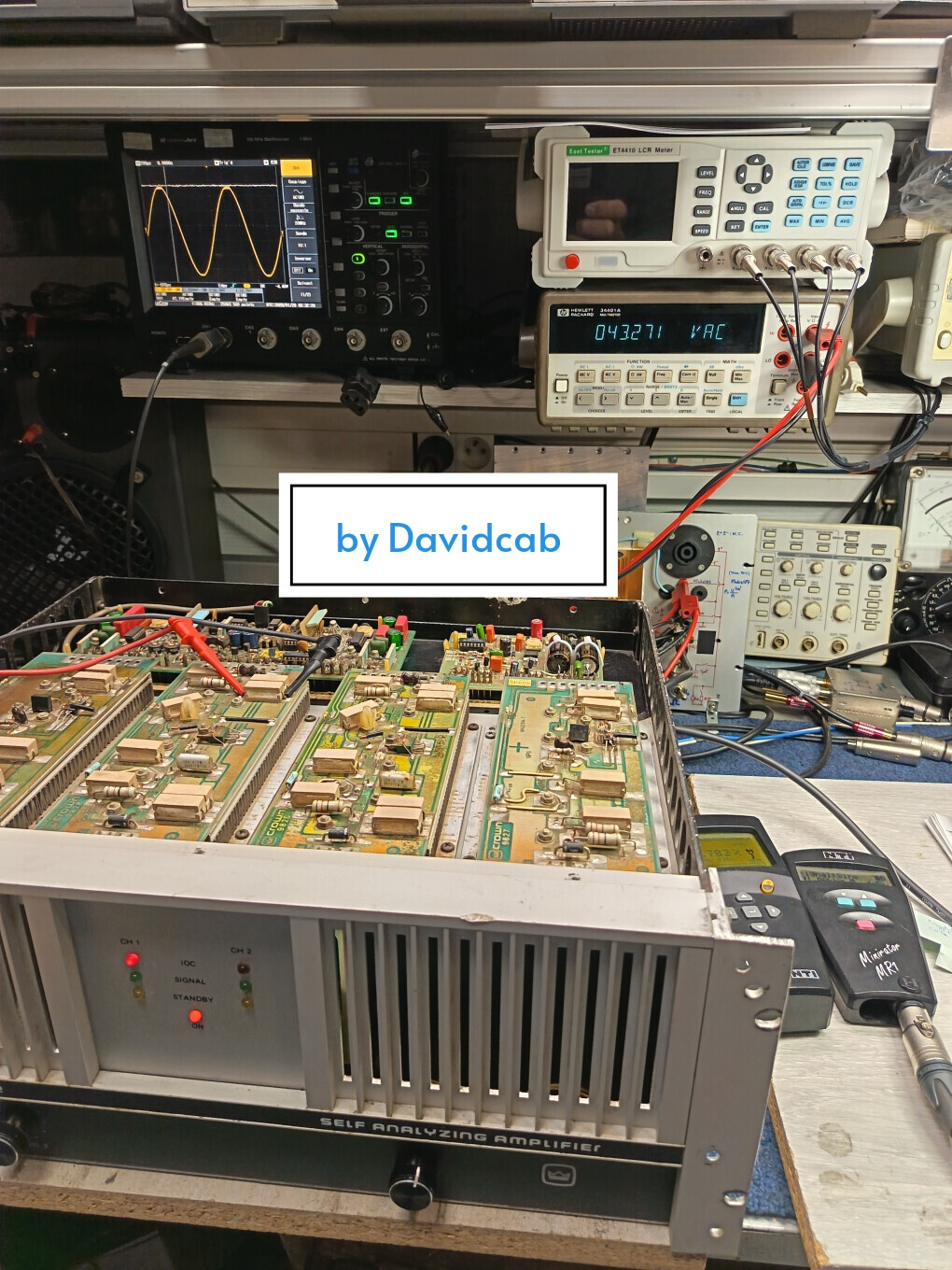

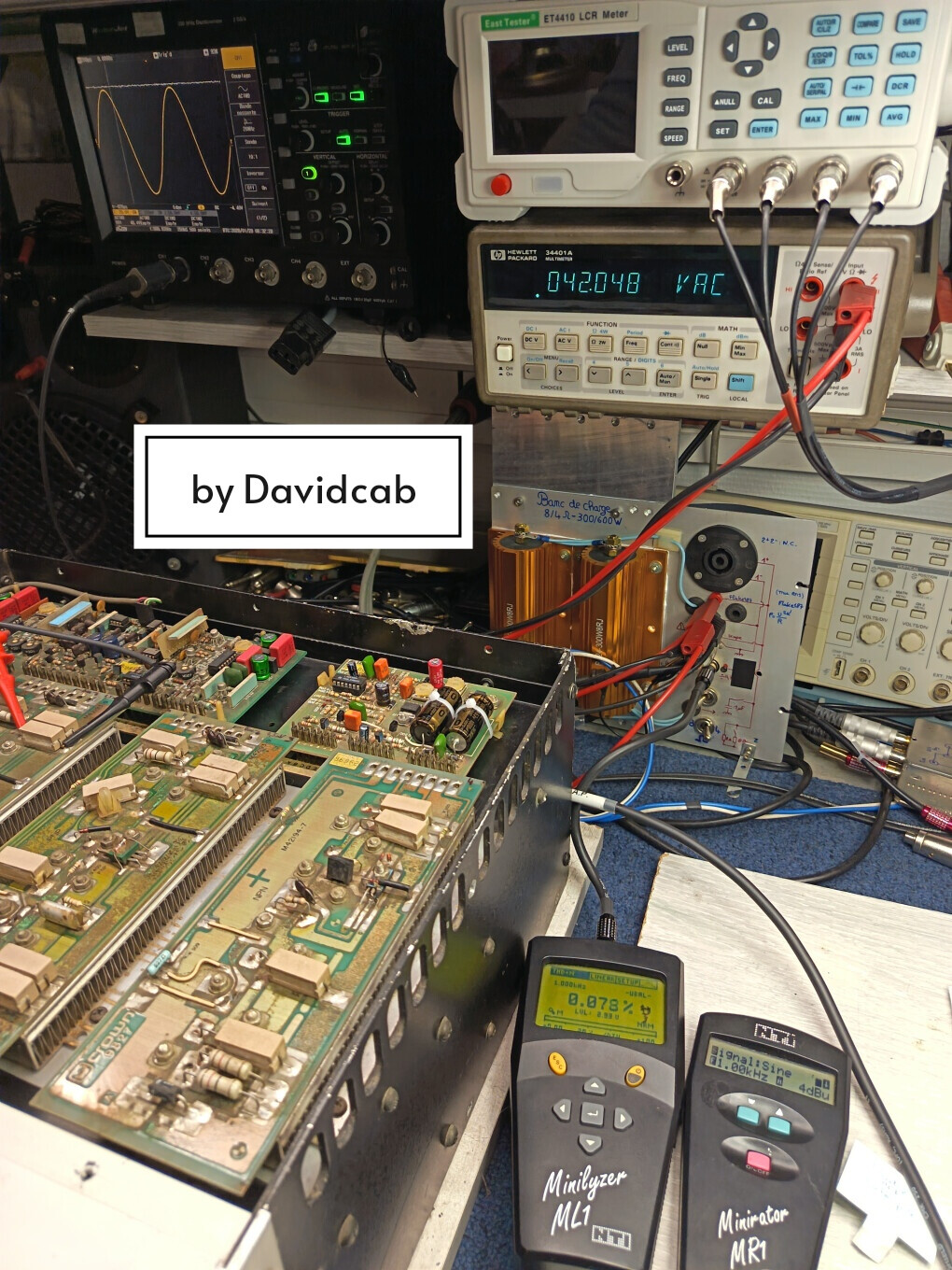

Tests et mesures en charge
Vin =+4dBu, F=1kHz :
[*]list item[newline ]8 ohms Vout =45V, P=250W THD=0.05%
[*]list item[newline ]4 ohms , Vout=43V, P=440w, THD=0.06%
THD < 0.025℅ sur un autre PSA2
Reprise des réglages Bias 2.5mV @ T=20°C dans une autre pièce tempérée
C'est obligatoire à cette T°, ce n'est ni à 15 ° ni à 25 °C... 👹
Et mesures offset
Les 2 sont au TOP 🙂🙂
Très spéciaux et introuvable en neuf (même au US), remplacé par un trimmer Bourns 47K
Et surtout pour le modèle avec les XLR en entrée ne pas oublier d'inverser le point chaud et le mettre en pin 2 et le point froid en pin 3.
Sinon inversion de phase de 180 degrés
Nettoyage

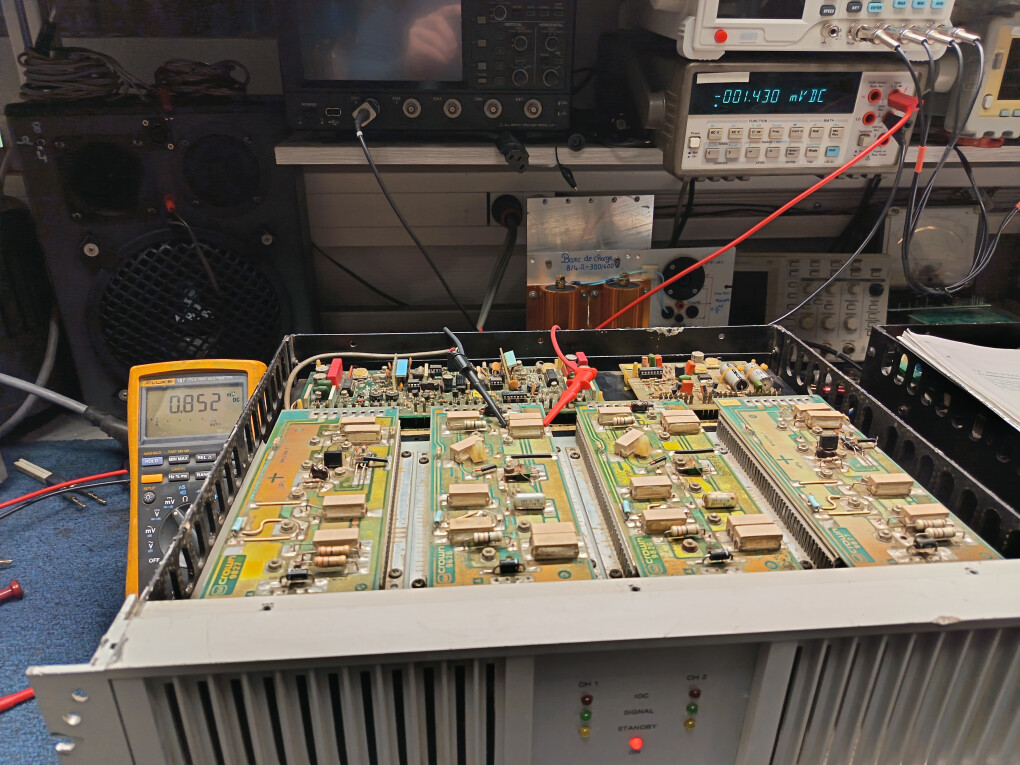

Mesure offset et Bias
En haut, offset
En bas à gauche, début et montée progressive du courant Bias
Point 5 :
+/-12 V Ok.
Et 6,7 Ok
Offset #0mV
Bias Ok

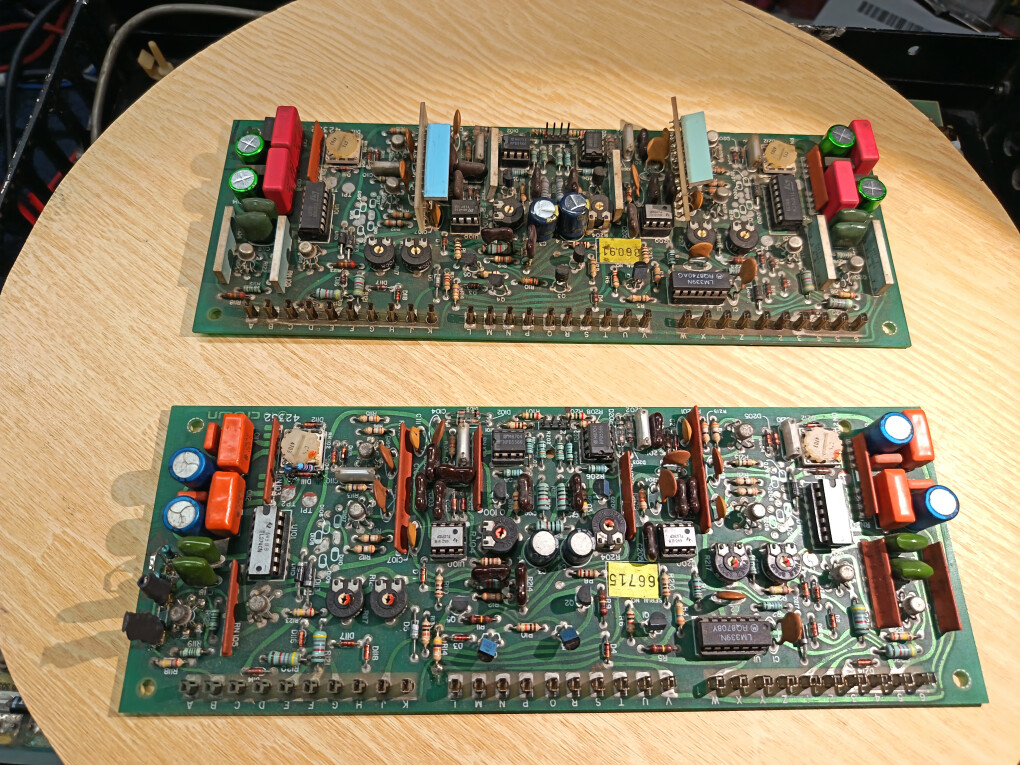

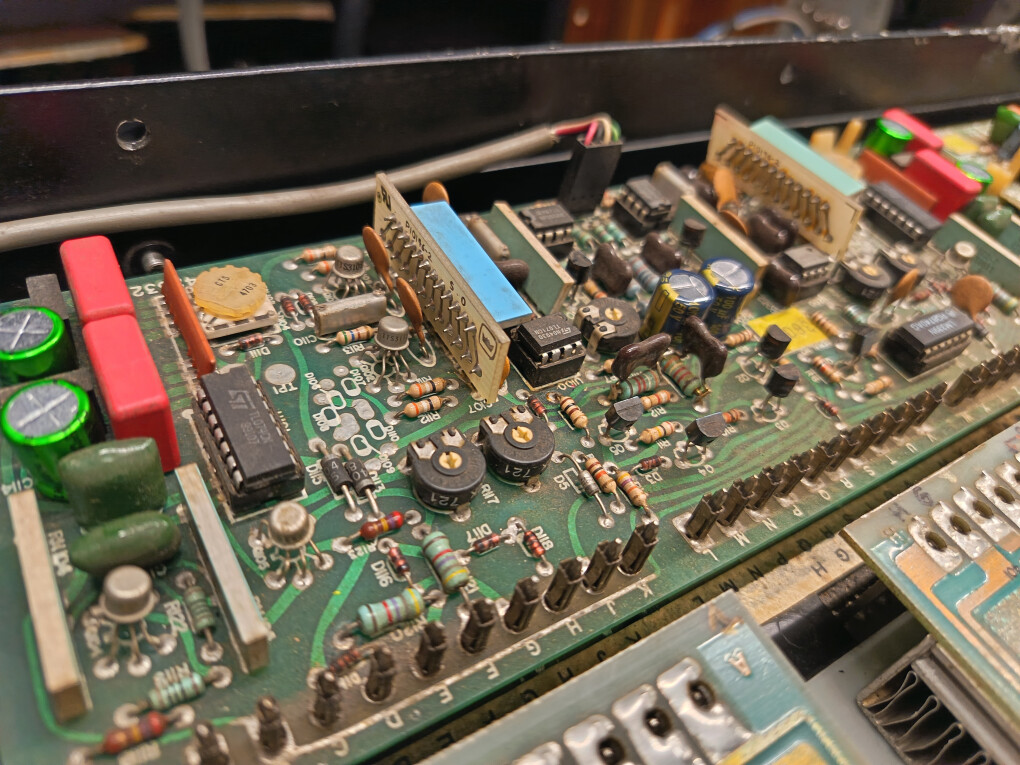

Condensateurs remplacés sur carte alimentation et carte main.
- Muse pour audio.
- Nichicon FC ou FM 105°C pour découplage
Les réglages de Bias à 20°C, à 2,5 mV, on y va progressivement...
(@15°C, 2mV)
Conso Muse 4.7uF sur carte AOP XLR
Fils torsadés avec point chaud sur pin 2 :
Tests et mesures en charge
Vin =+4dBu, F=1kHz :
[*]list item[newline ]8 ohms Vout =45V, P=250W THD=0.05%
[*]list item[newline ]4 ohms , Vout=43V, P=440w, THD=0.06%

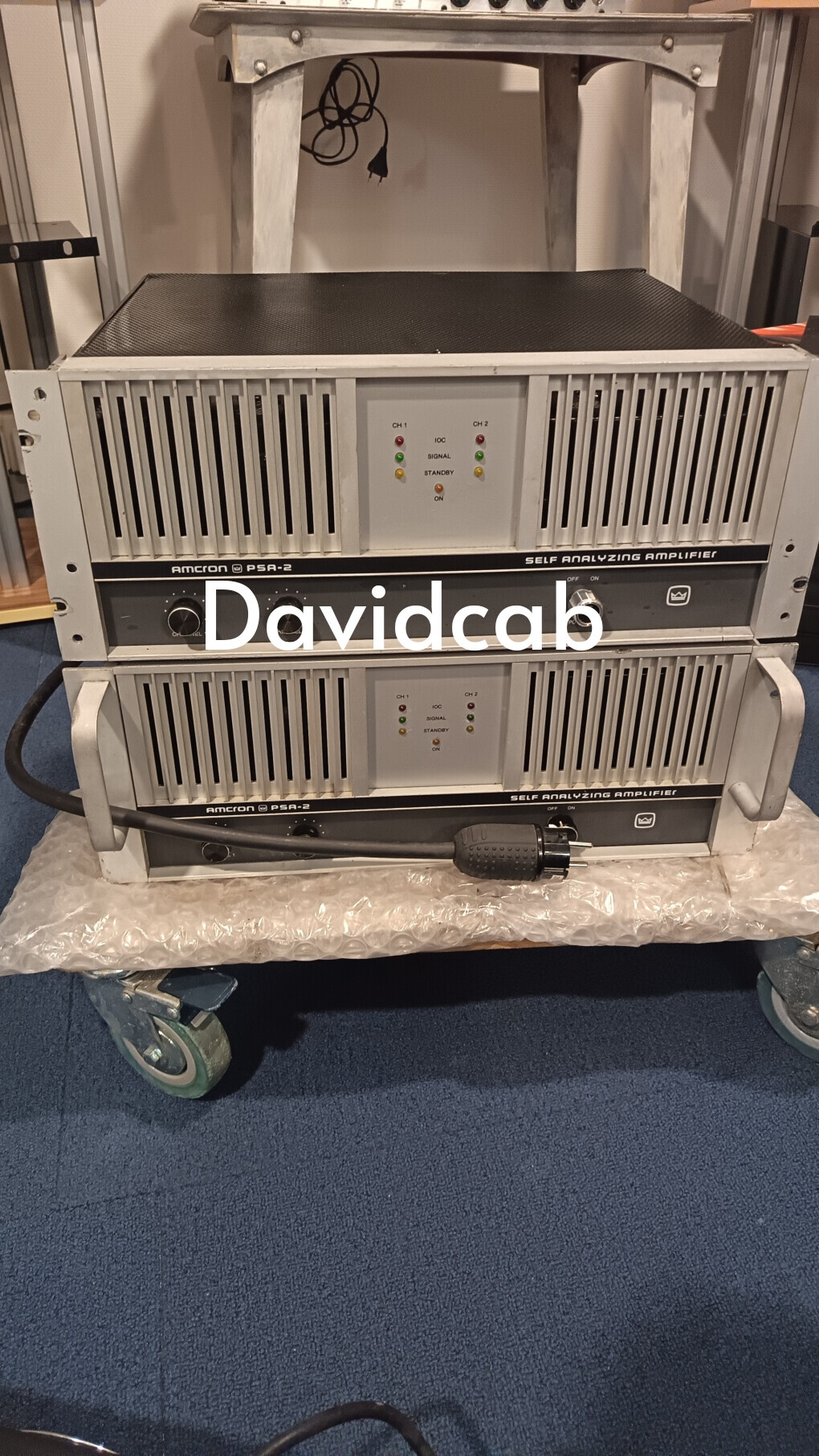

THD < 0.025℅ sur un autre PSA2
Reprise des réglages Bias 2.5mV @ T=20°C dans une autre pièce tempérée
C'est obligatoire à cette T°, ce n'est ni à 15 ° ni à 25 °C... 👹
Et mesures offset
Les 2 sont au TOP 🙂🙂
Posts techniques déposés gracieusement. Je ne résous pas vos pannes, je ne fais pas de support technique. L'électronique demande un niveau d'études minimum et beaucoup d'expérience pratique.
