Recondionnement EMB CS2
- 4 réponses
- 2 participants
- 243 vues
- 2 followers
davidcab
1145
AFicionado·a
Membre depuis 21 ans

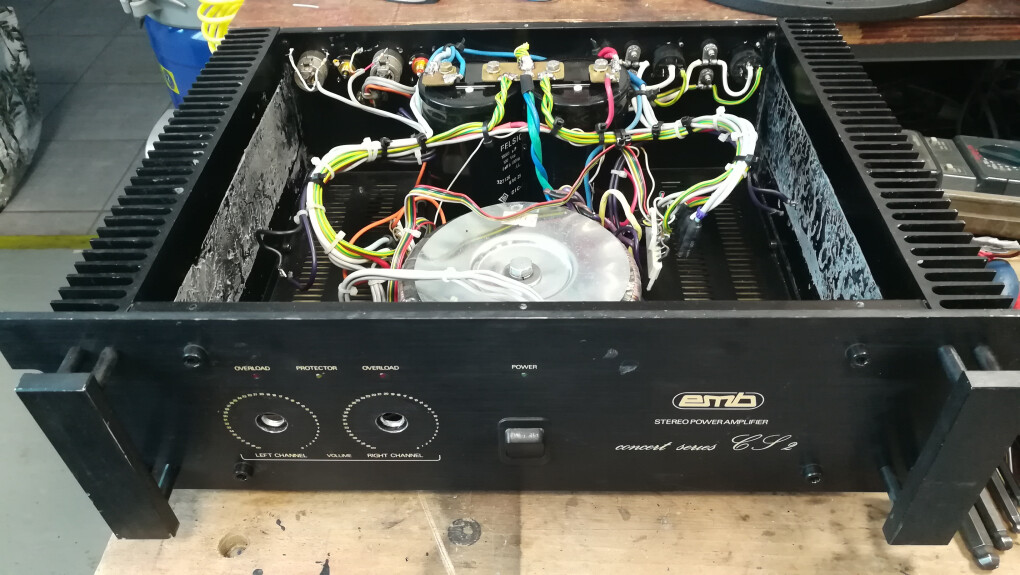

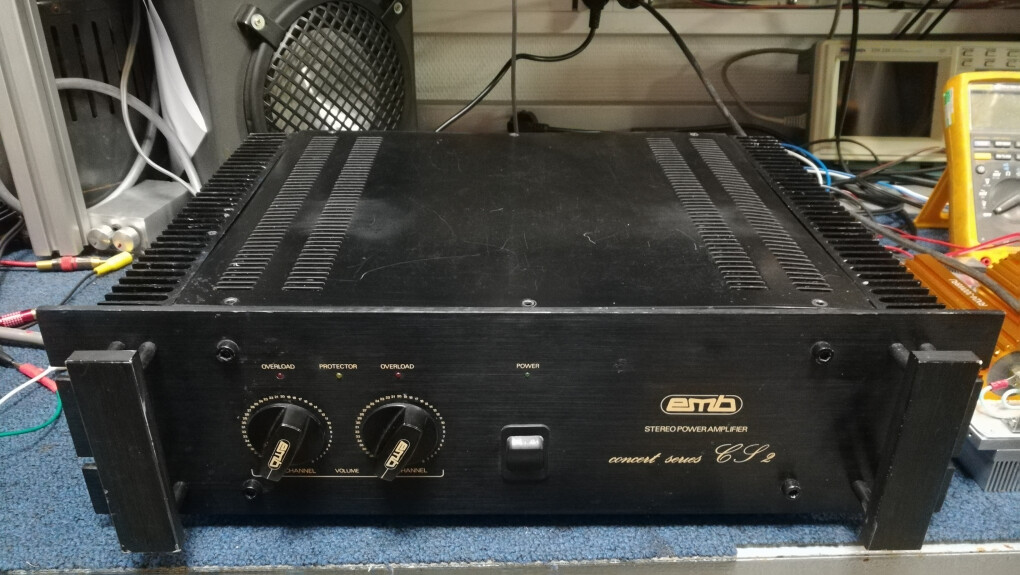

En cours de réfection totale sur ce superbe ampli inspiré des séries P1000
VCC=+/-75V
1 torique de 500VA mini voir plus ...
2 capas à cosses 15000uF/100V, 1 pont de diode 35A
Déjà ce qu'il faut faire :

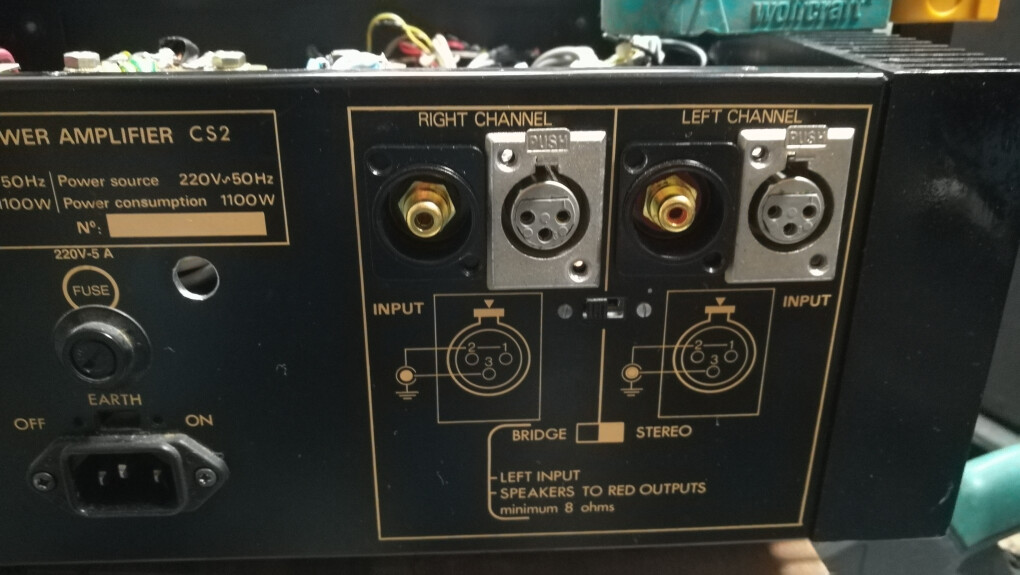

- Passer les XLR IN à la norme depuis 1992, Pin 1&3 à la masse, 2 (+)

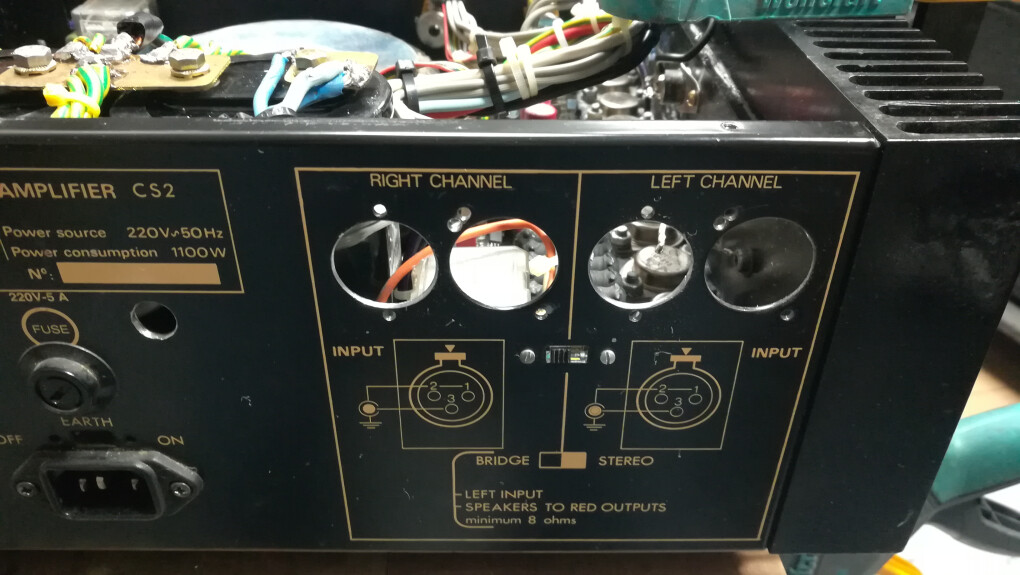

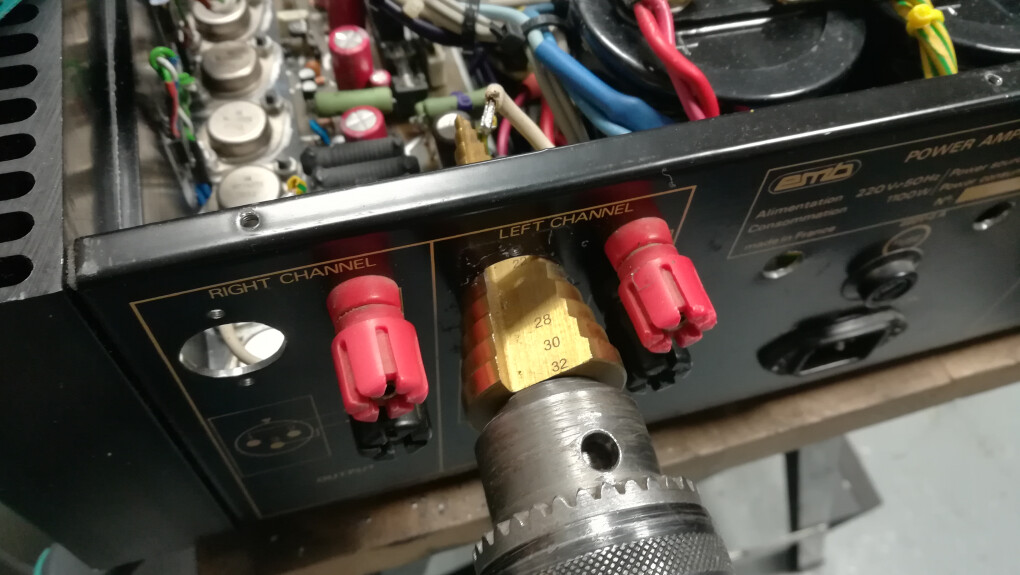

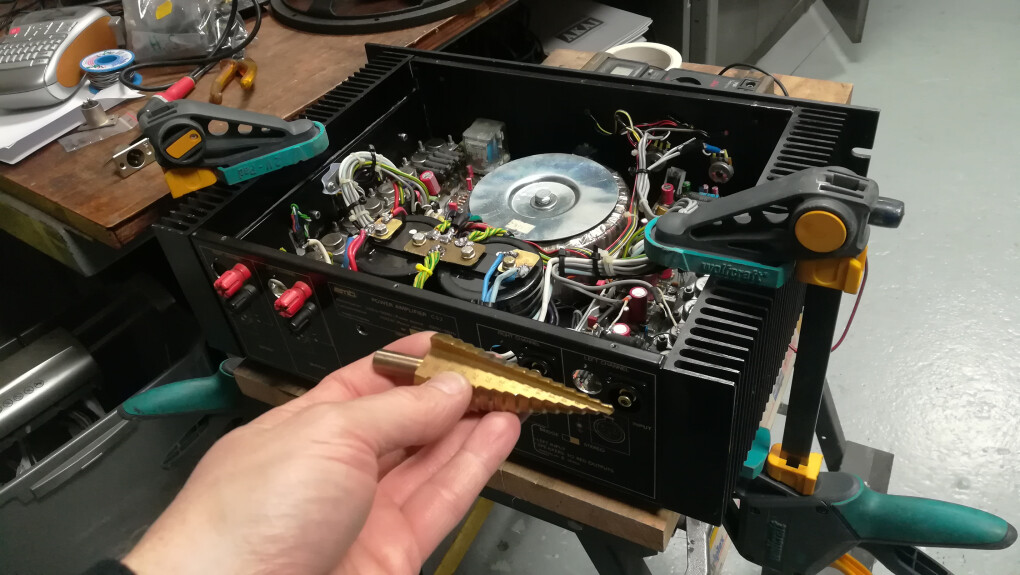

- Virer les XLR mâle HP (interdit) ----> Speakon
- Mettre des multitours sur les pot 10k Bias, car inréglable

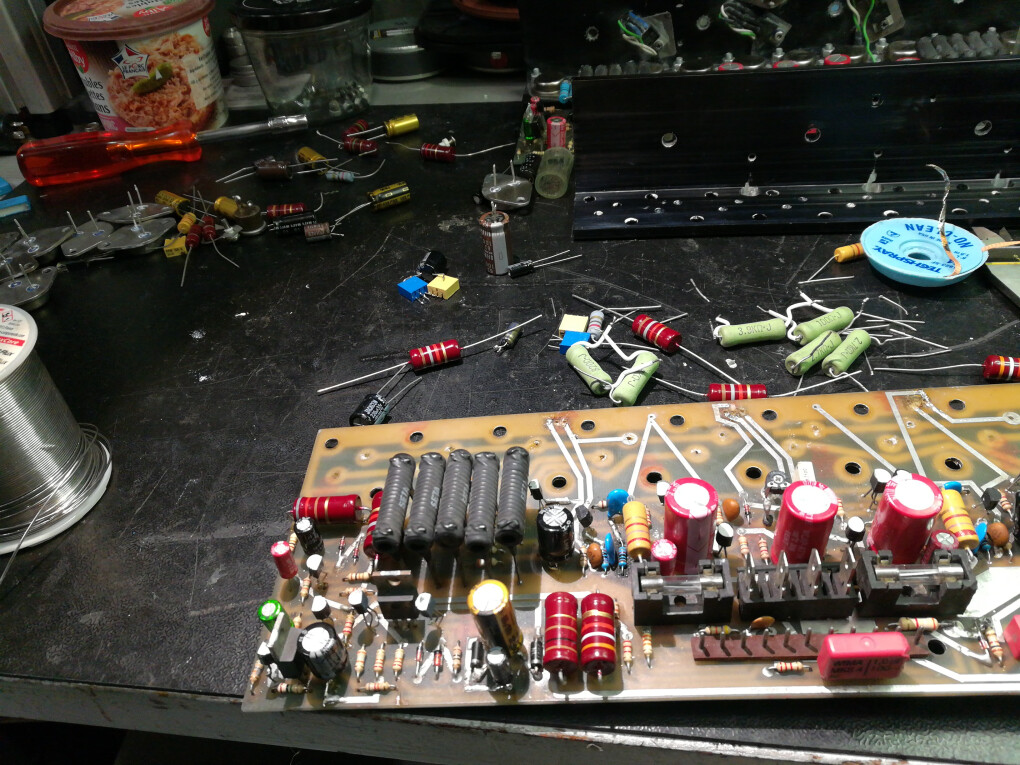

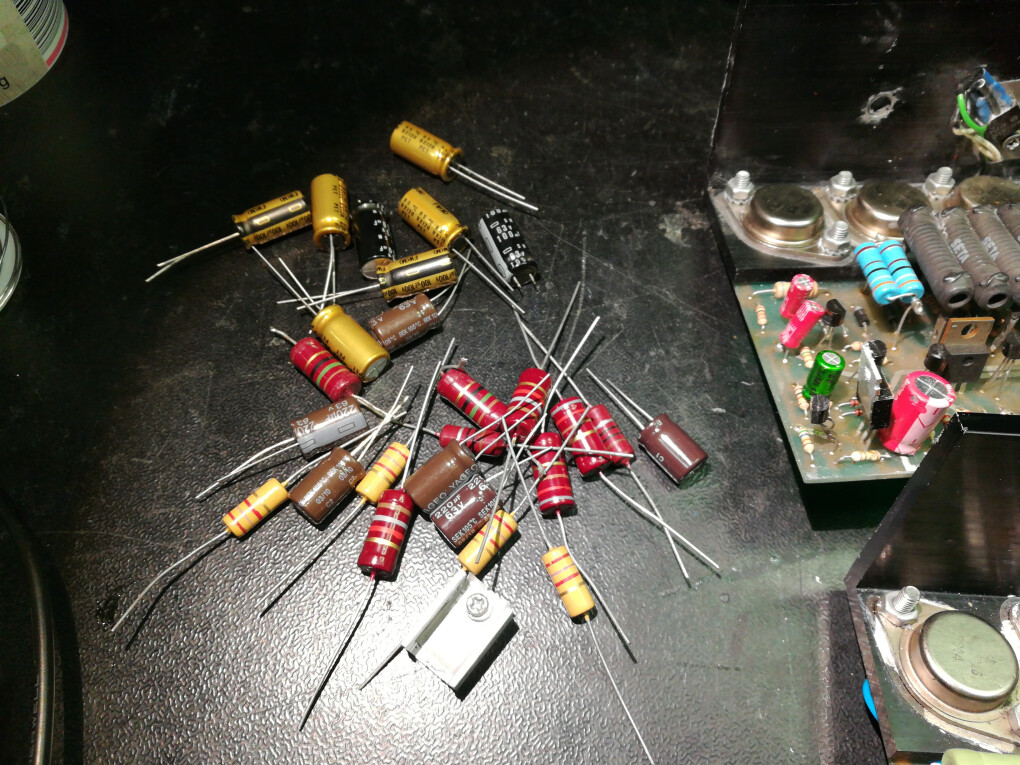

- Condos chimiques de qualité (BP, Muse FC...)
- Option : capotage et blindage torique (Feuillard cuivre 0.6mm...)
Etc ...

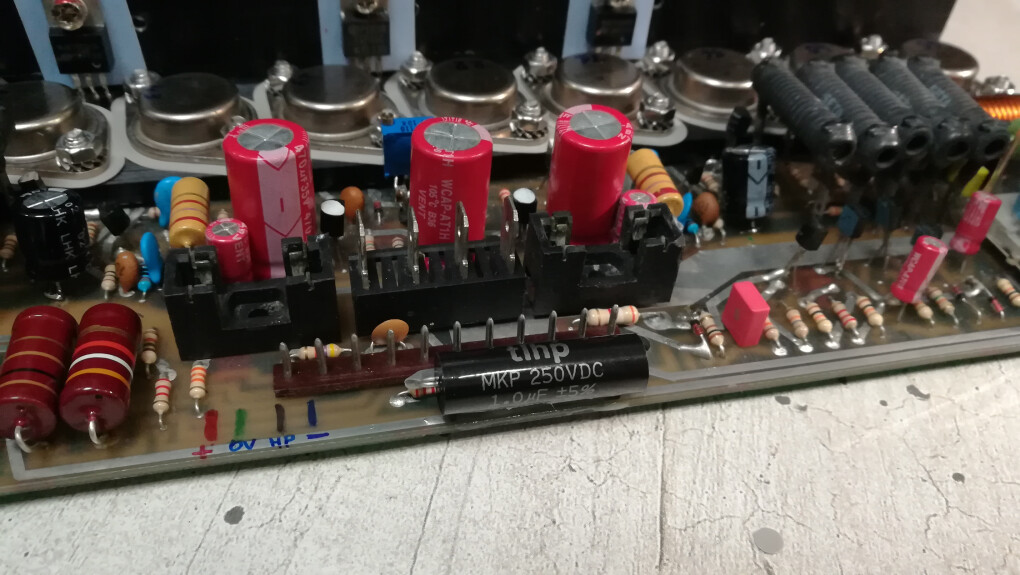

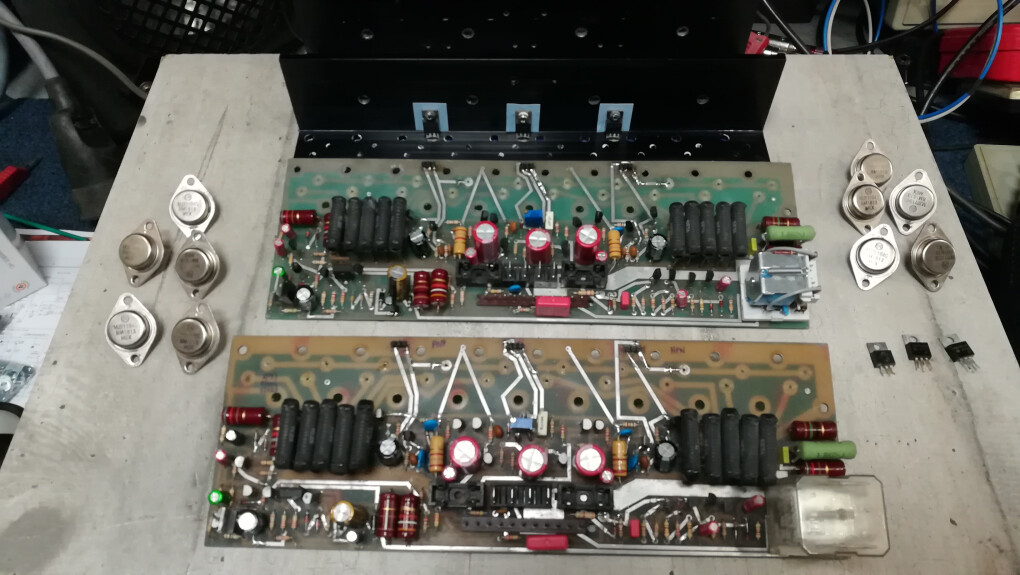

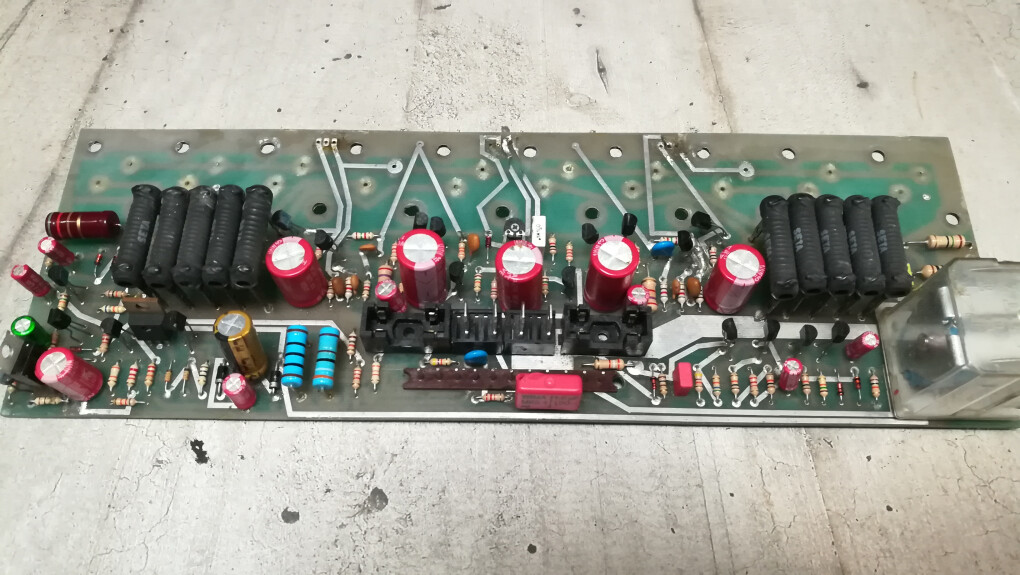

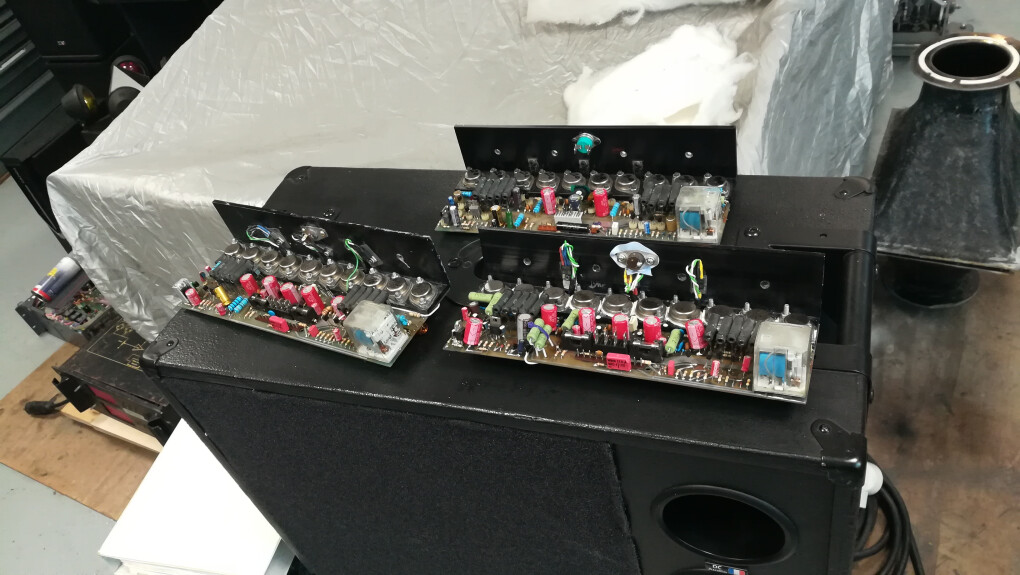

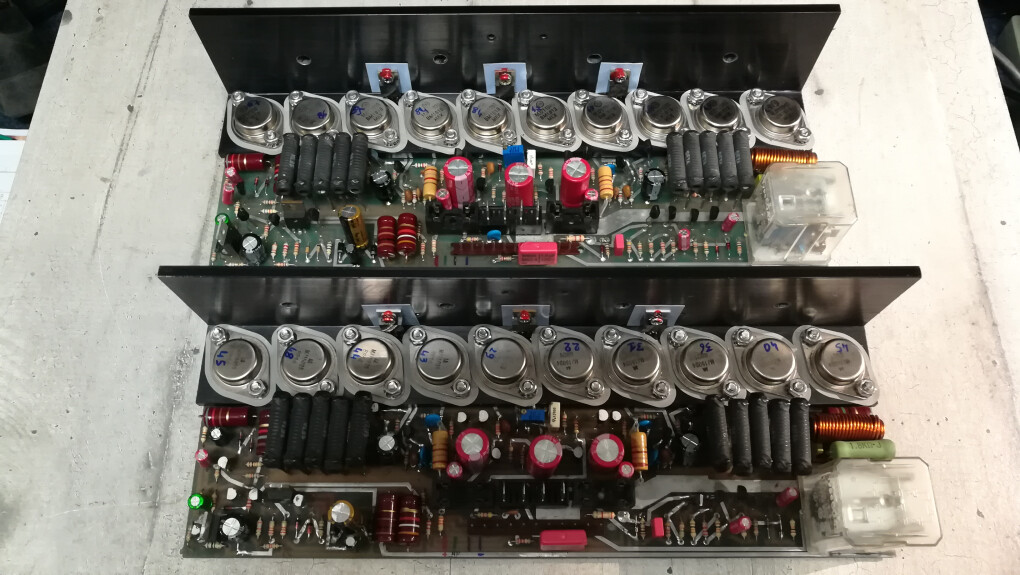

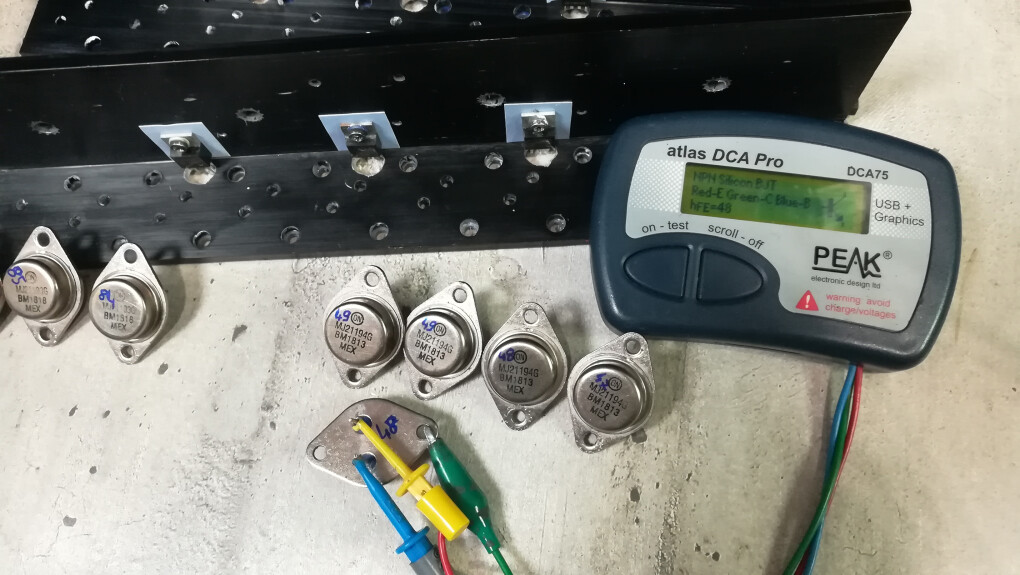

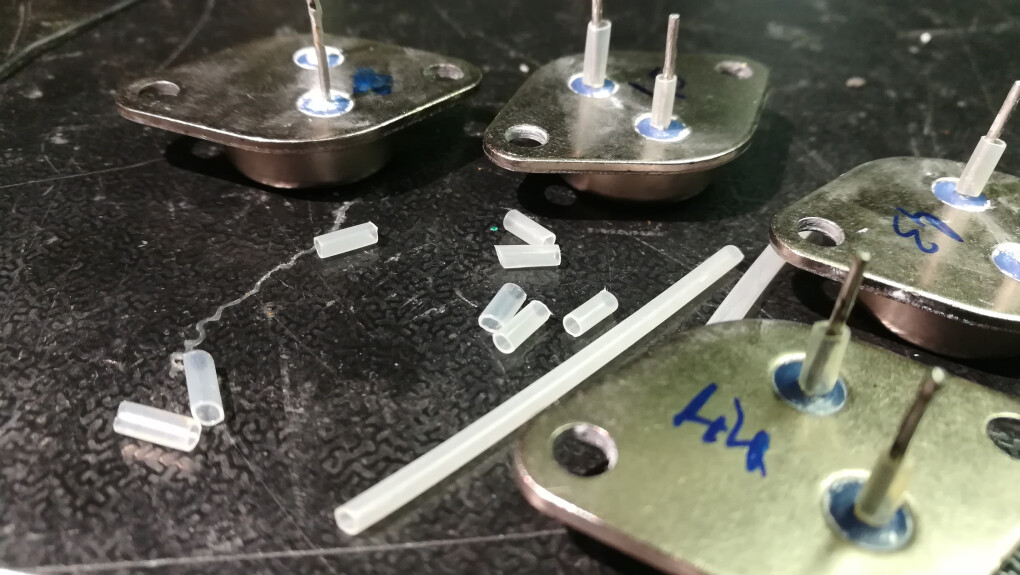

Les modules sont entièrement démontés et revus
VCC=+/-75V
1 torique de 500VA mini voir plus ...
2 capas à cosses 15000uF/100V, 1 pont de diode 35A
Déjà ce qu'il faut faire :
- Passer les XLR IN à la norme depuis 1992, Pin 1&3 à la masse, 2 (+)
- Virer les XLR mâle HP (interdit) ----> Speakon
- Mettre des multitours sur les pot 10k Bias, car inréglable
- Condos chimiques de qualité (BP, Muse FC...)
- Option : capotage et blindage torique (Feuillard cuivre 0.6mm...)
Etc ...
Les modules sont entièrement démontés et revus
Posts techniques déposés gracieusement sur mes pannes rencontrées.
Ne résous pas vos pannes.
[ Dernière édition du message le 12/04/2025 à 20:33:55 ]
michel.29
3317
Squatteur·euse d’AF
Membre depuis 16 ans
davidcab
1145
AFicionado·a
Membre depuis 21 ans
Wurth-electronic capas mises avant moi
Idéal pour le filtrage d'alimentation, pas pour le signal audio (---> BP Muse)
Je dirai 1990 fin XLR en HP et interdit surtout pour pas mélanger avec le 0dB, et après la norme de 1992 des PIN 3 en point chaud signal XLR
Essai avec feuillard 0.6mm cuivre

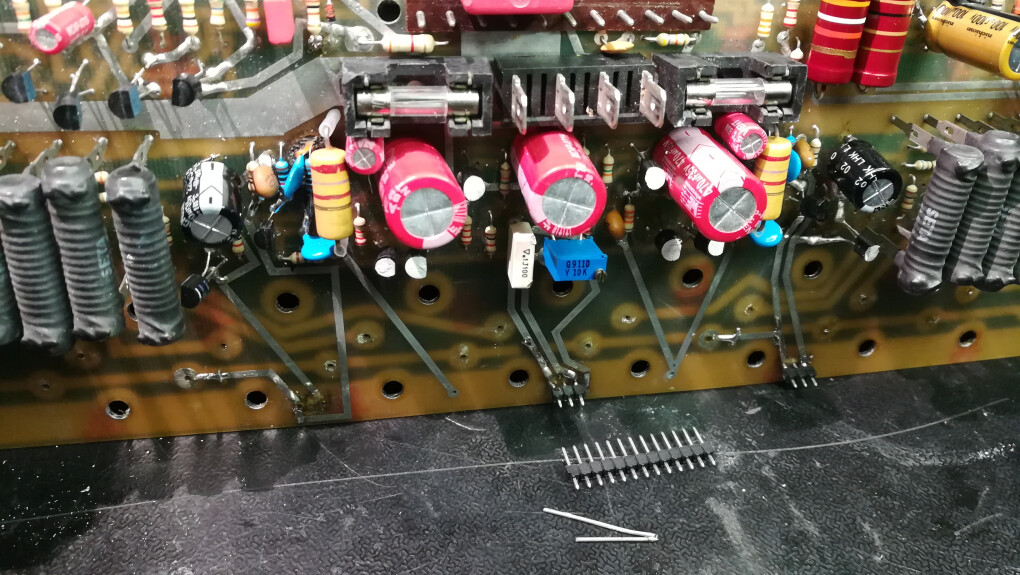

AVANT:

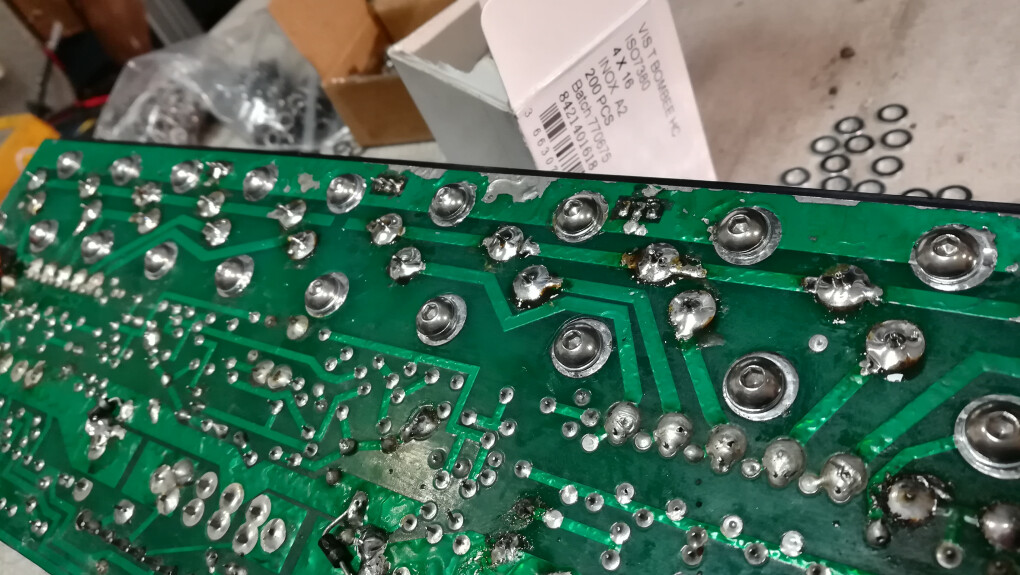

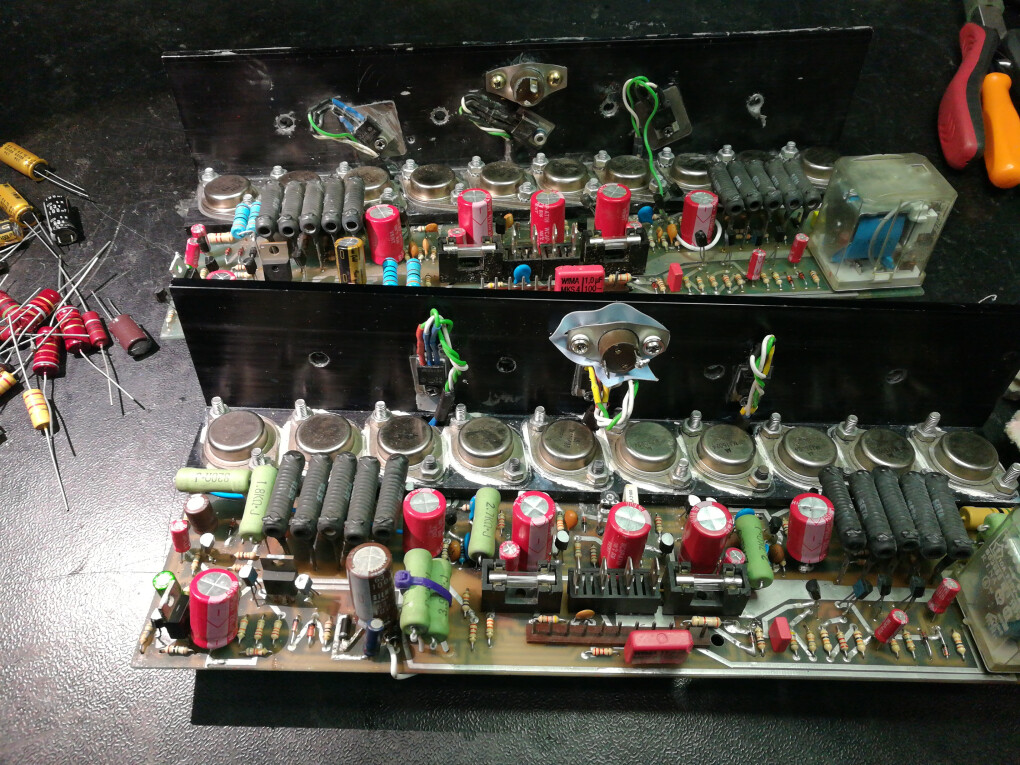

Pistes sous TO220 arrachées, mauvaise conception de principe de TO220 mis au fond du dissipateur; SAV compliqué, du coup je met des PIN 3 broches (transistor à souder dessus)

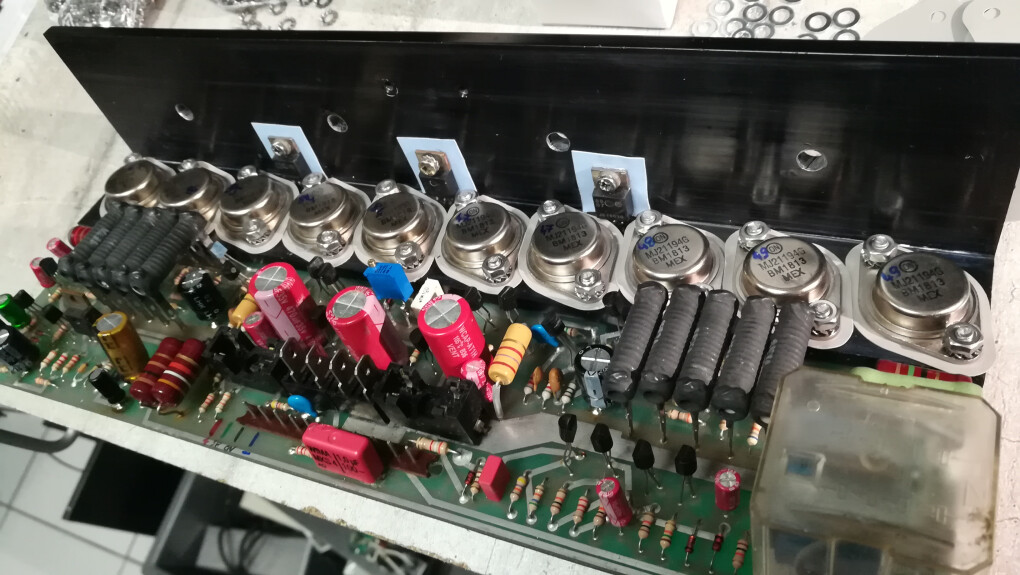

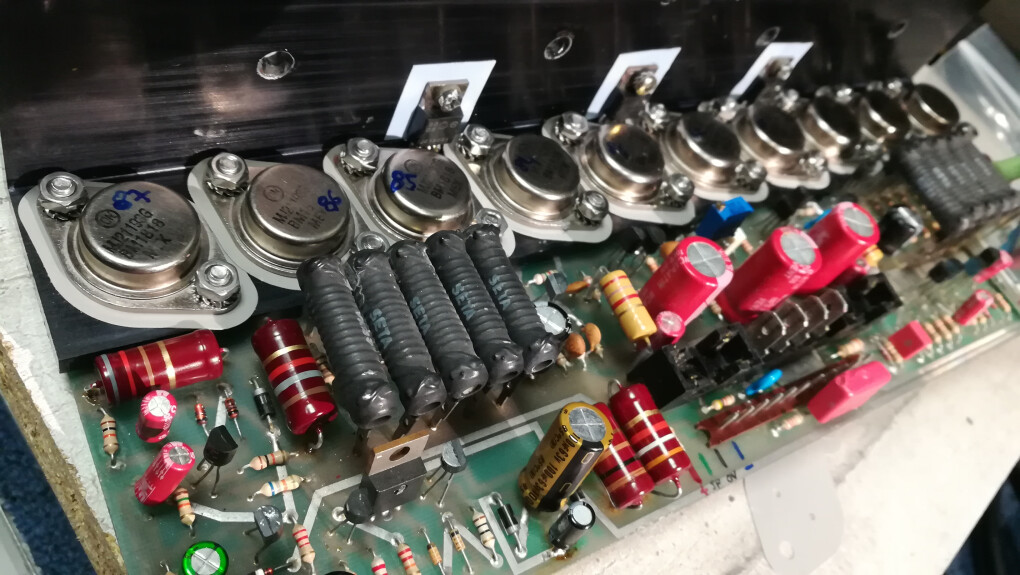

APRES:

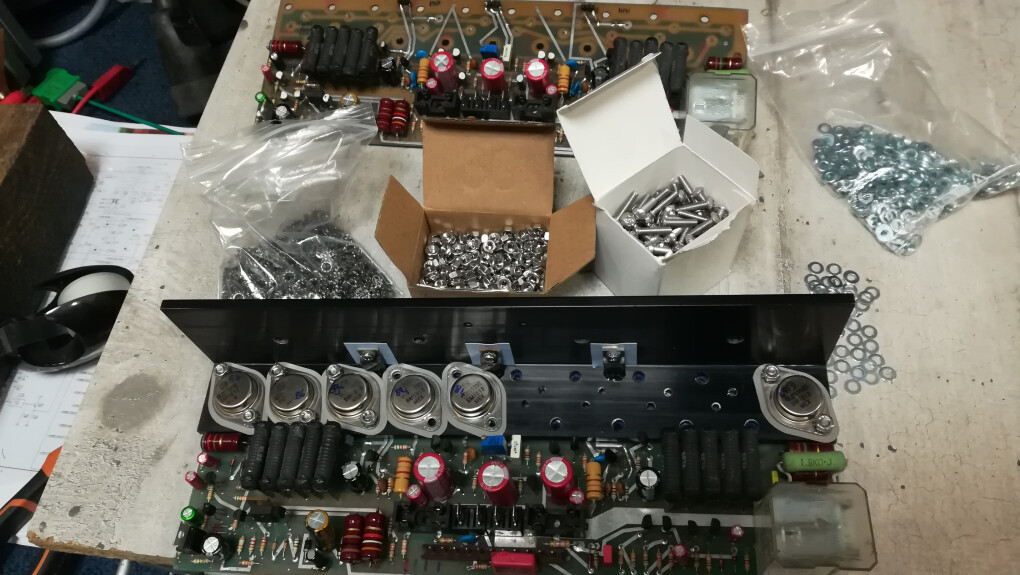

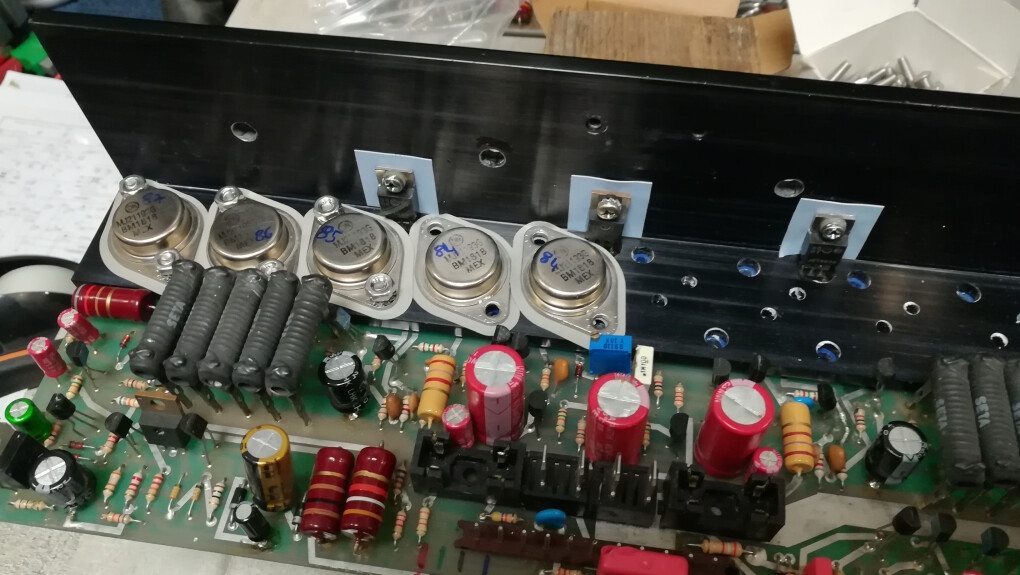

Visserie inox A2, rondelle sous tête de vis, évite de "bouffer la pastille au serrage, rondelle éventail et vis M4x16
Serrage tous au même couple
Idéal pour le filtrage d'alimentation, pas pour le signal audio (---> BP Muse)
Je dirai 1990 fin XLR en HP et interdit surtout pour pas mélanger avec le 0dB, et après la norme de 1992 des PIN 3 en point chaud signal XLR
Essai avec feuillard 0.6mm cuivre
AVANT:
Pistes sous TO220 arrachées, mauvaise conception de principe de TO220 mis au fond du dissipateur; SAV compliqué, du coup je met des PIN 3 broches (transistor à souder dessus)

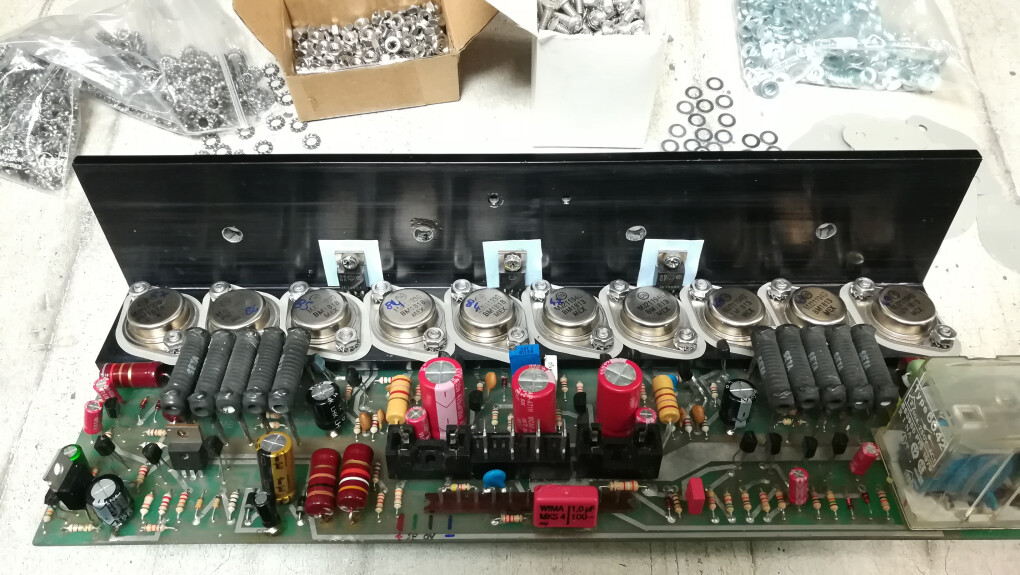

APRES:
Visserie inox A2, rondelle sous tête de vis, évite de "bouffer la pastille au serrage, rondelle éventail et vis M4x16
Serrage tous au même couple
Posts techniques déposés gracieusement sur mes pannes rencontrées.
Ne résous pas vos pannes.
[ Dernière édition du message le 08/04/2025 à 11:29:14 ]
davidcab
1145
AFicionado·a
Membre depuis 21 ans

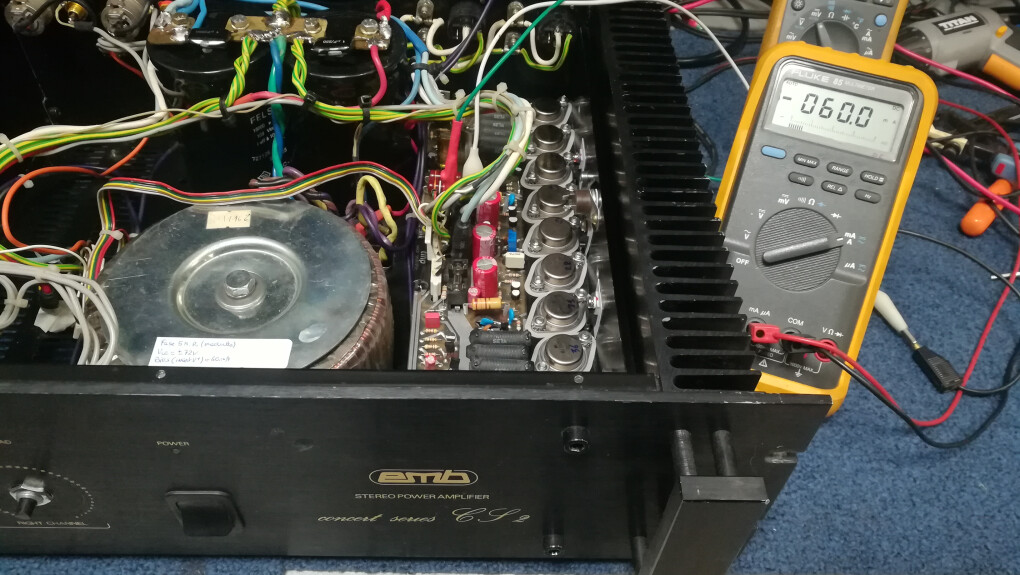

BIAS :
Tournez au mini l'ajustable de précision (vive les mulitours !) de 10k (à gauche, anti-horaire) au départ, c'est obligatoire.
DEMARREZ doucement au variac pour avoir un courant de repos de 60 mA sur le rail positif (ou -) : amperemètre (petit calibre, pas de 10 ou 20A) à insérer à la place du fusible 5AR
Laissez allumé 10mn, sans charge, volume au mini, vérifiez et réajustez le réglage.
Offset < 20mV
Tournez au mini l'ajustable de précision (vive les mulitours !) de 10k (à gauche, anti-horaire) au départ, c'est obligatoire.
DEMARREZ doucement au variac pour avoir un courant de repos de 60 mA sur le rail positif (ou -) : amperemètre (petit calibre, pas de 10 ou 20A) à insérer à la place du fusible 5AR
Laissez allumé 10mn, sans charge, volume au mini, vérifiez et réajustez le réglage.
Offset < 20mV
Posts techniques déposés gracieusement sur mes pannes rencontrées.
Ne résous pas vos pannes.
[ Dernière édition du message le 06/05/2025 à 14:19:44 ]
davidcab
1145
AFicionado·a
Membre depuis 21 ans

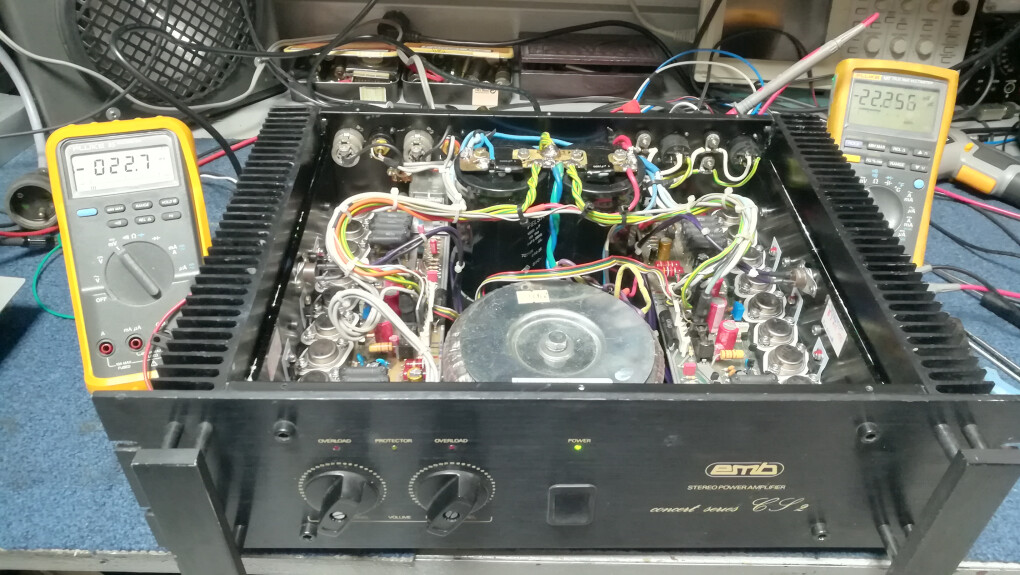

MESURES :
F=1kHz, 6dBu (asymétrique)
U=42V sous 8Ω ---> P=220W
U=39V sous 4Ω ----> P=380W
Ceci pour 1 canal activé, donc les 2 canaux chargés et sur 20Hz<BP<20kHz, on aura # P=200W/8Ω et 350W/4 Ω
THD< 0.045%
Une écoute très fine, détaillé avec une présence de basse, j'adore
F=1kHz, 6dBu (asymétrique)
U=42V sous 8Ω ---> P=220W
U=39V sous 4Ω ----> P=380W
Ceci pour 1 canal activé, donc les 2 canaux chargés et sur 20Hz<BP<20kHz, on aura # P=200W/8Ω et 350W/4 Ω
THD< 0.045%
Une écoute très fine, détaillé avec une présence de basse, j'adore
Posts techniques déposés gracieusement sur mes pannes rencontrées.
Ne résous pas vos pannes.
[ Dernière édition du message le 09/05/2025 à 11:07:33 ]
