(Malheureusement, je reprend car tout à bugger dans mon 1er message)

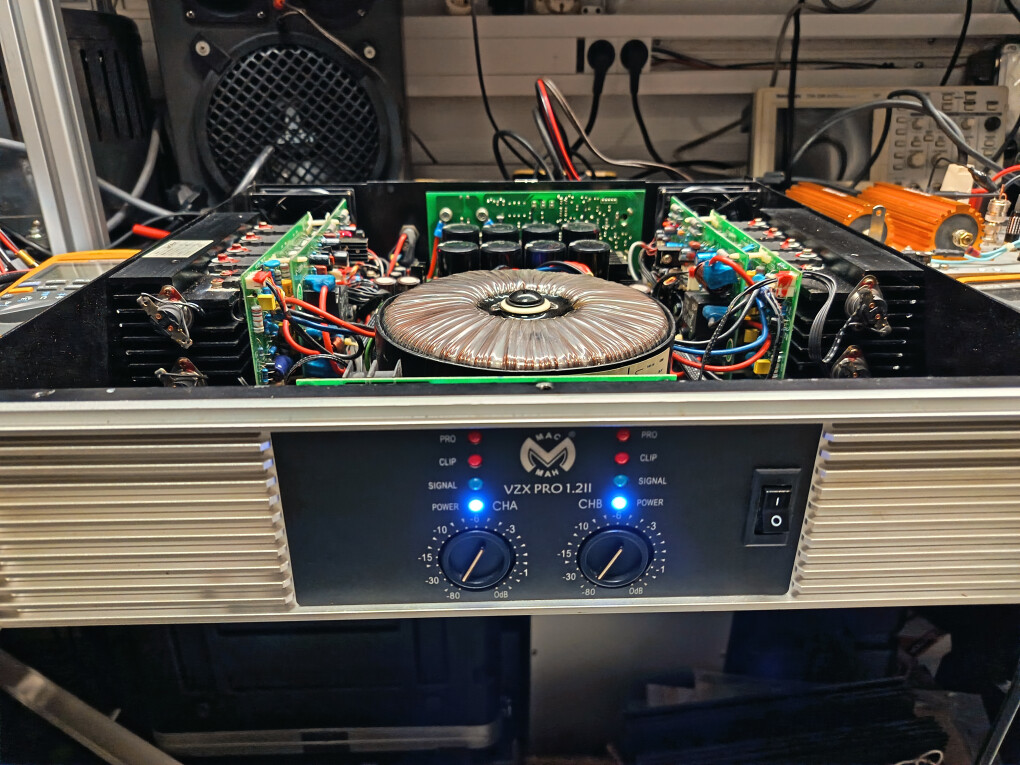

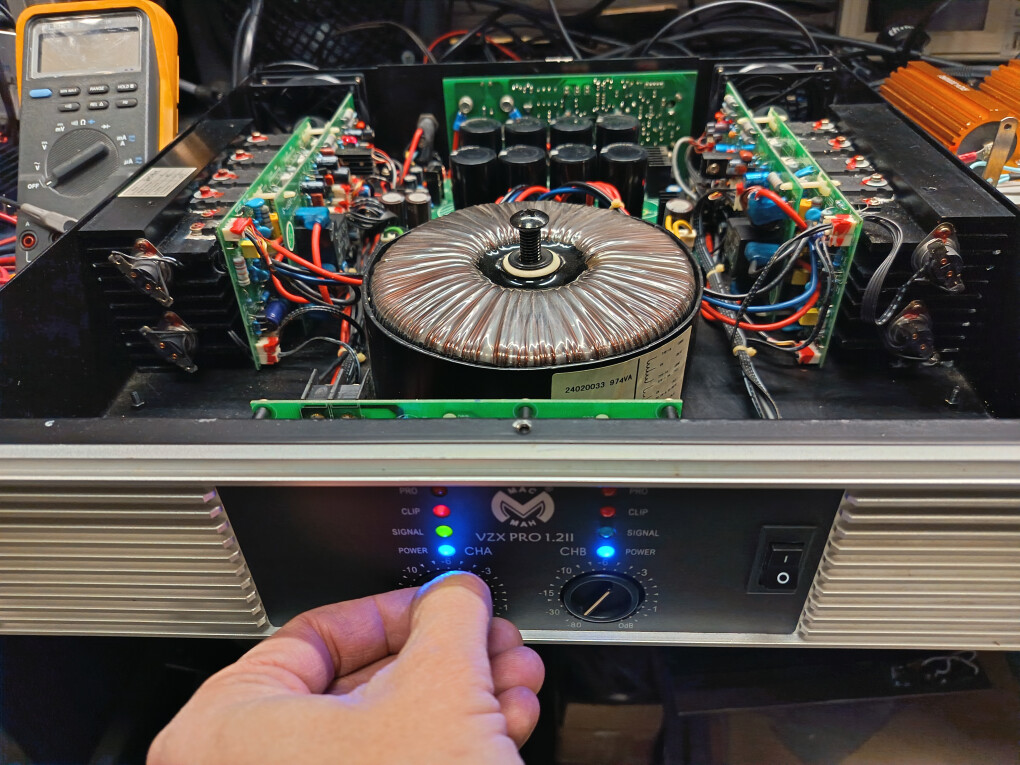

Agréablement surpris par la fabrication mécanique et électronique.

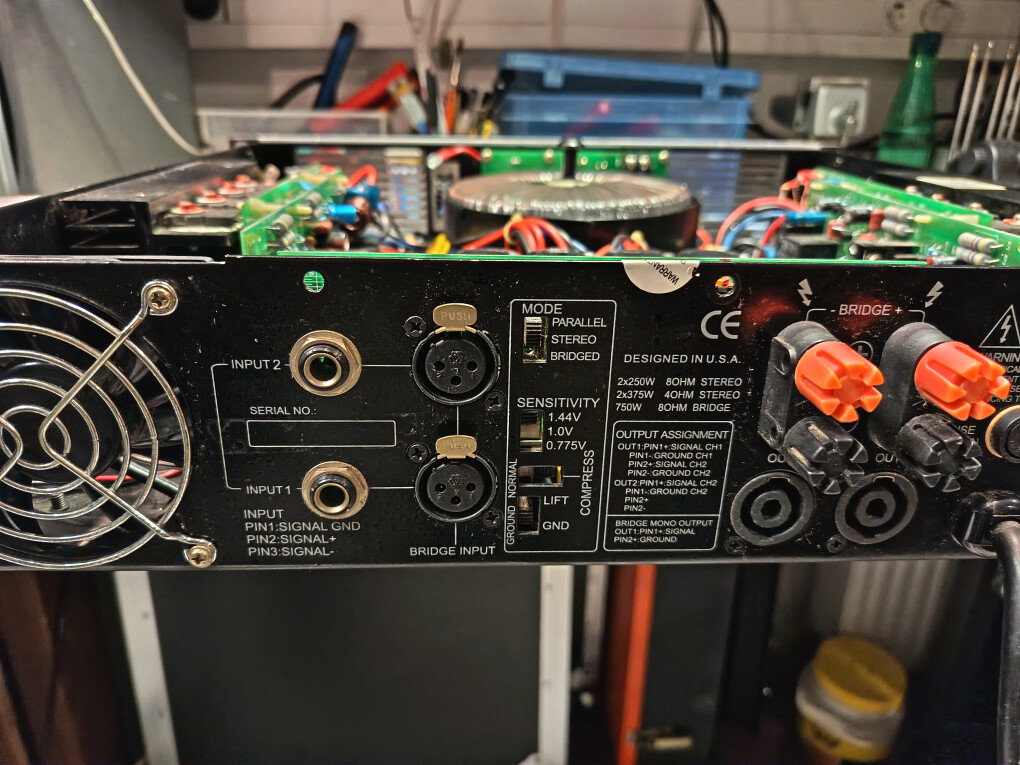

Très complet en connectique et fonctions

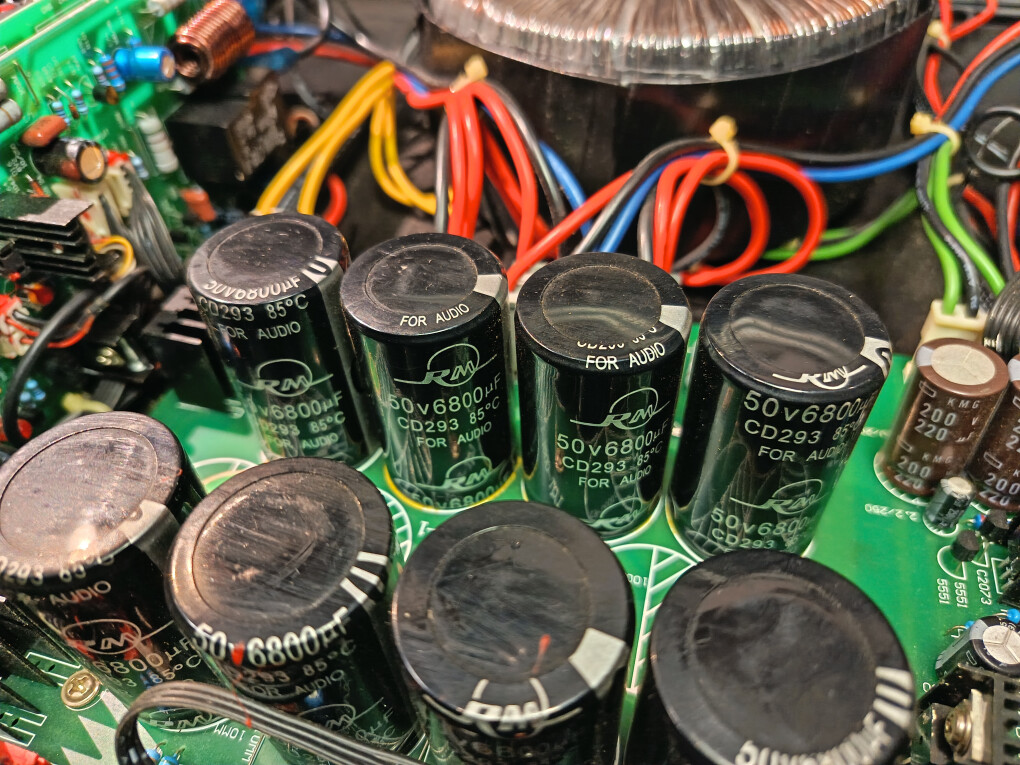

Par contre, je n'ai jamais été fan des condensateurs type SNAP-IN pour le filtrage, bien moins bons que les versions pro à cosses (Ir @ 100Hz bien plus élevé), mais ils sont encore très bons.

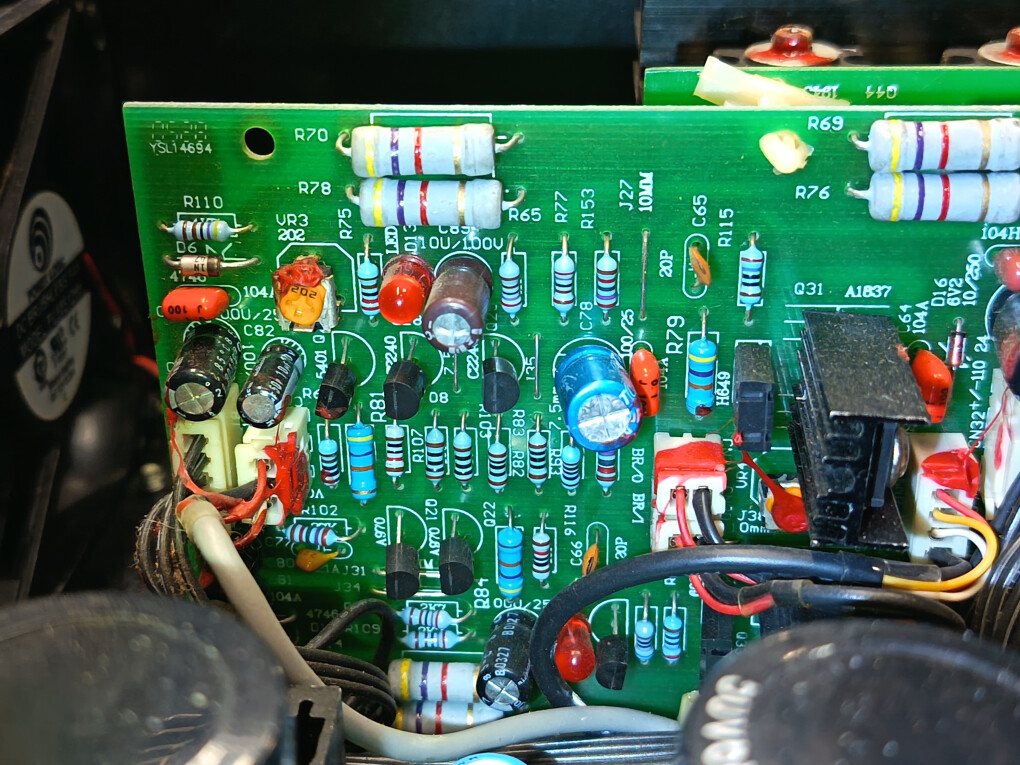

Le reste conçu avec des composants de bonnes factures.
Résistances 1℅ à film métal, condensateurs BP (bleu) haut de gamme et MKP sur module puissance.
Transistors TOSHIBA 2SA1943 & 2SC5200

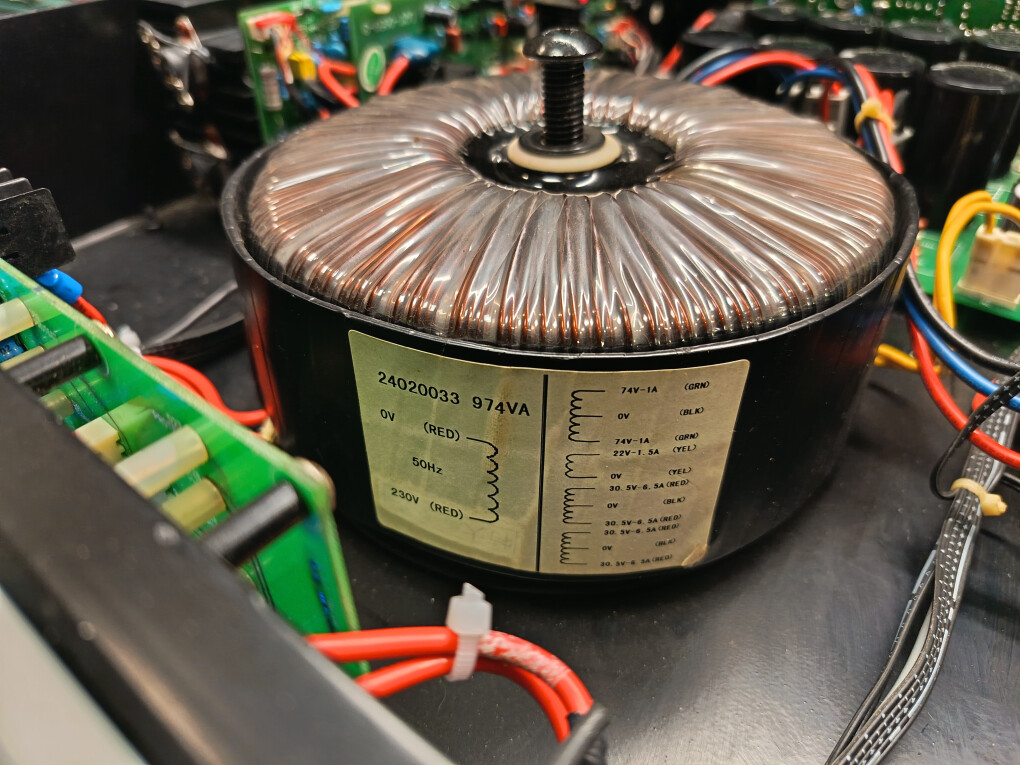

Torique 1kVA blindé par tôle acier 1mm, norme CE contre le magnétisme
Toutes protections

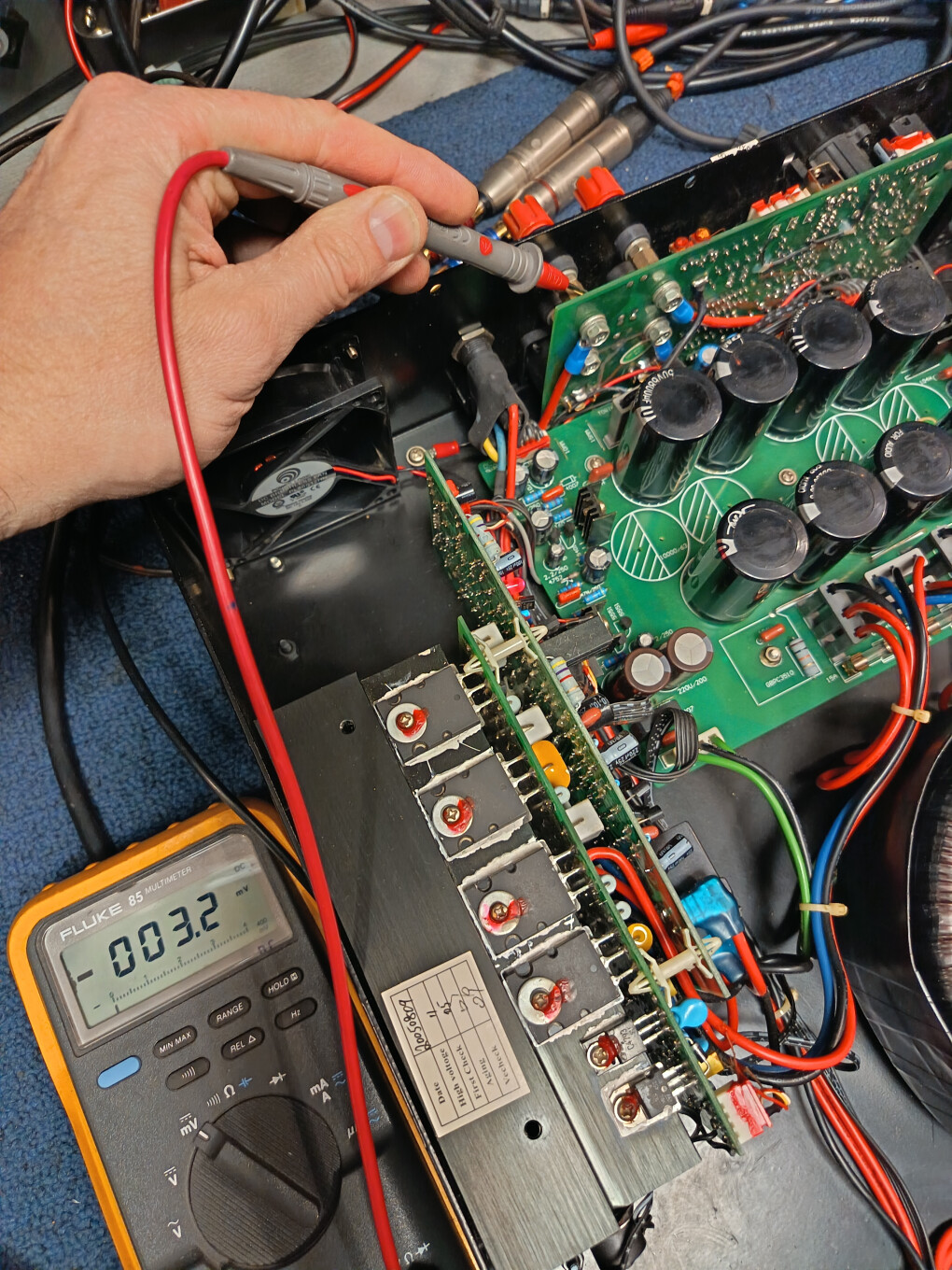

Offset #3.2mV Ok (réglable via VR3)
Gros Relais soft start pour primaire torique
Gros relais HP

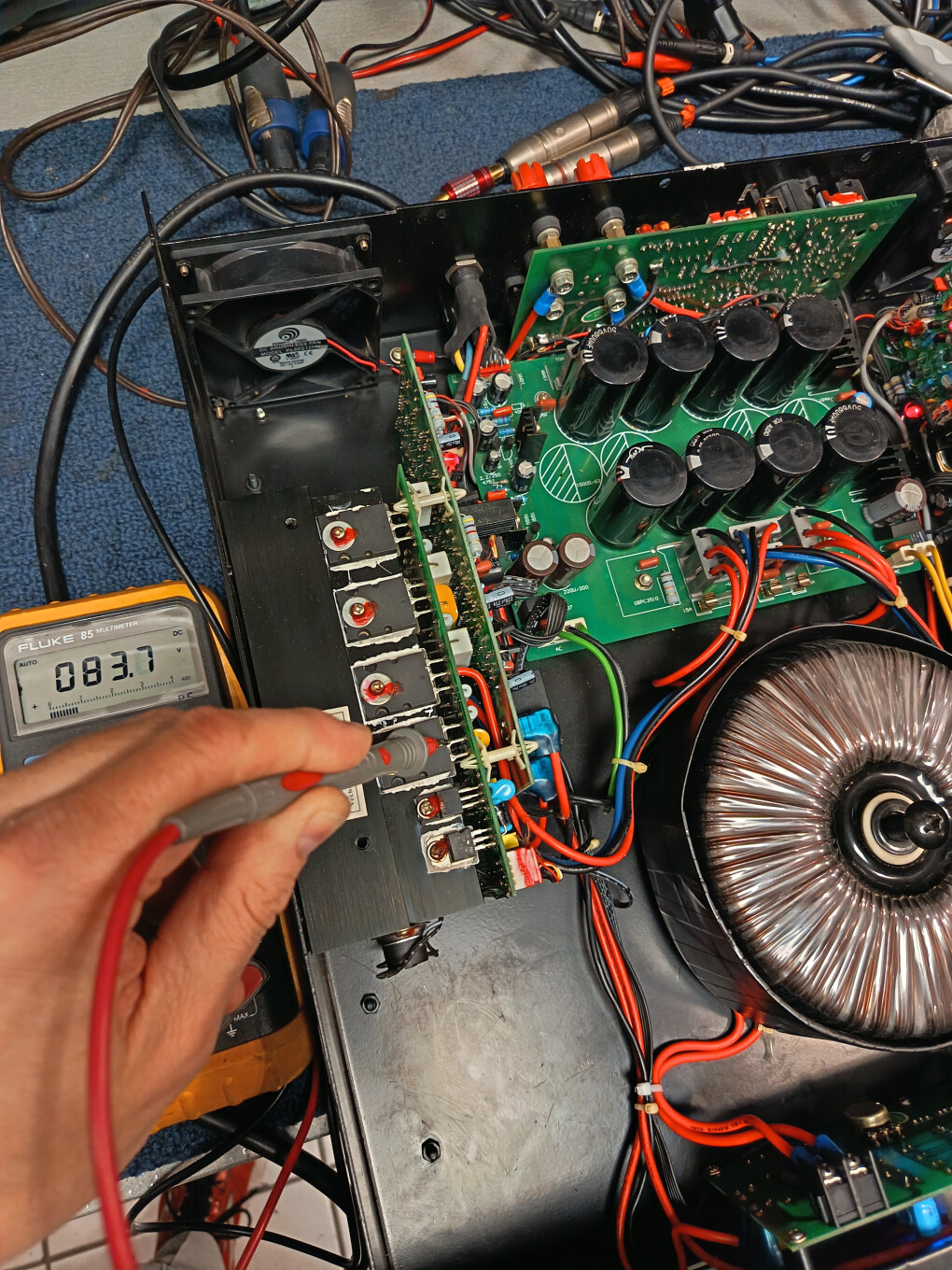

Alim +/-83V
Bias réglable via VR4

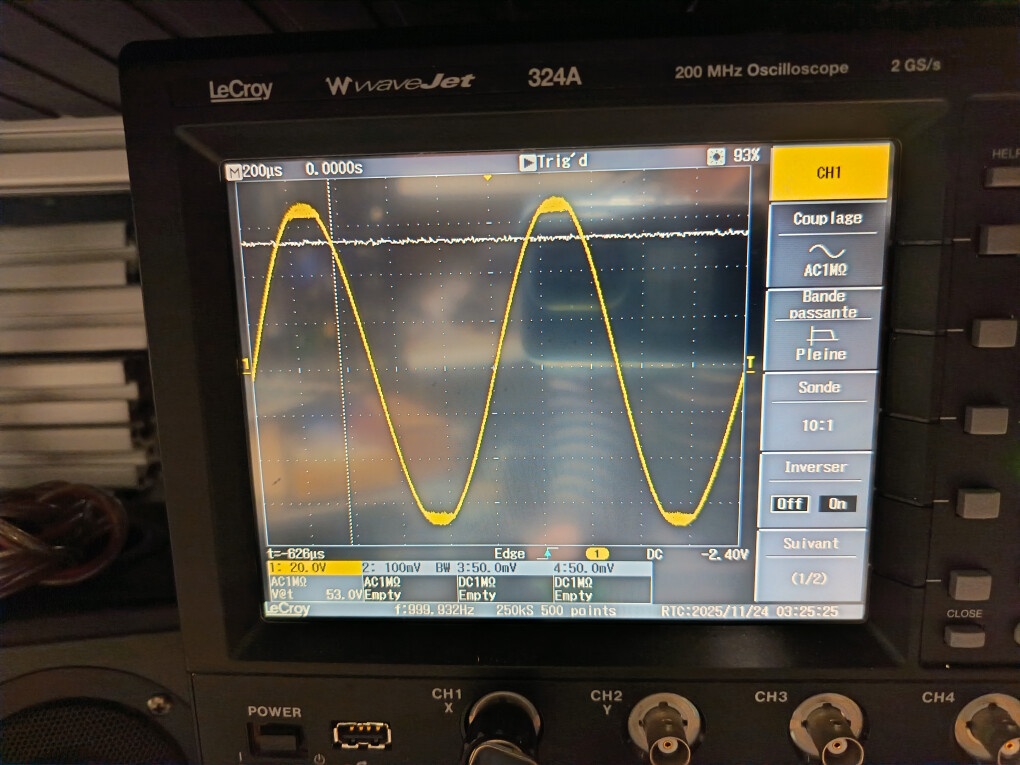

Taux de distorsion harmonique : THD (spec=0.03%), là on est à la limite de l'écrêtage : ok

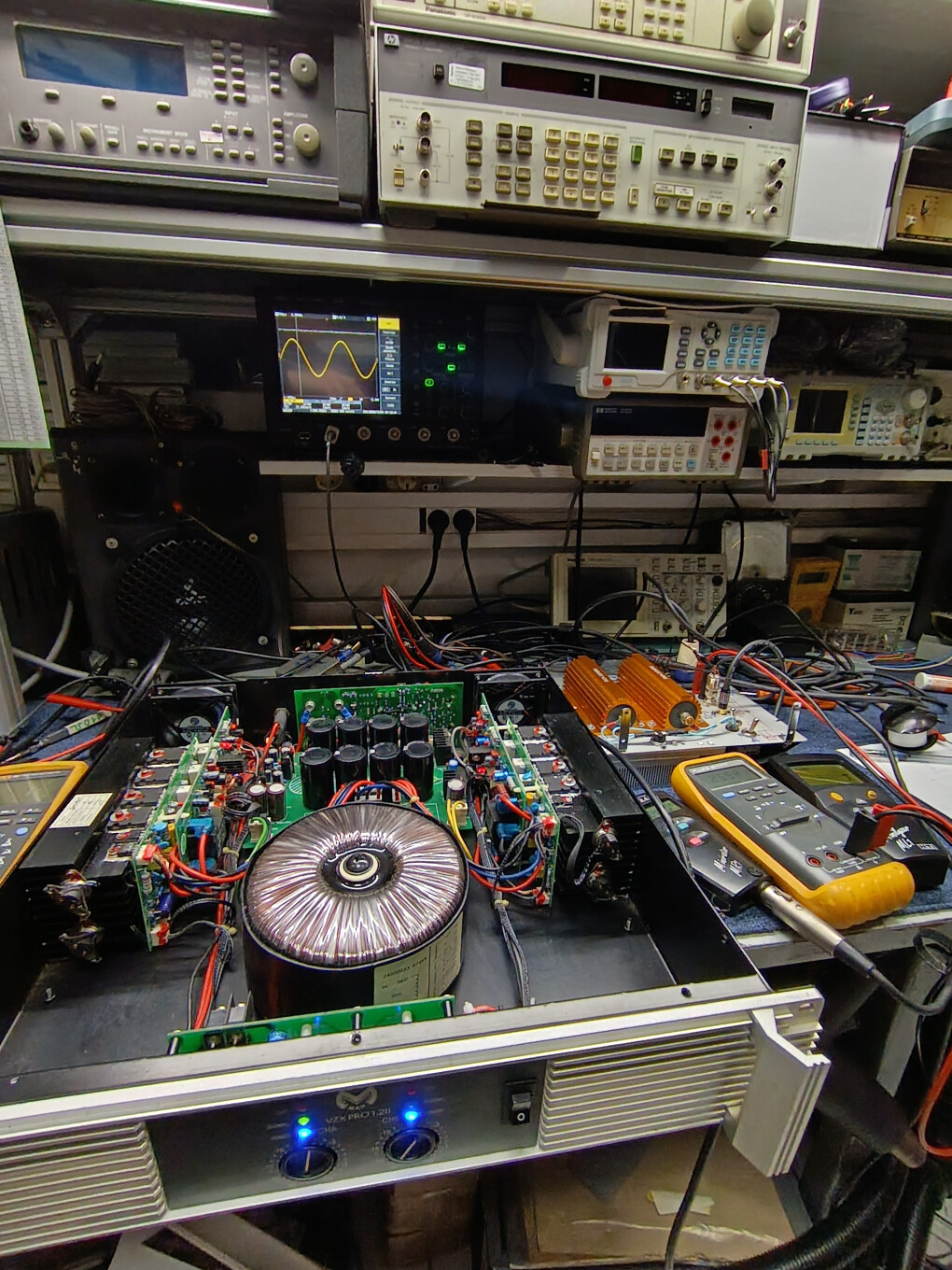

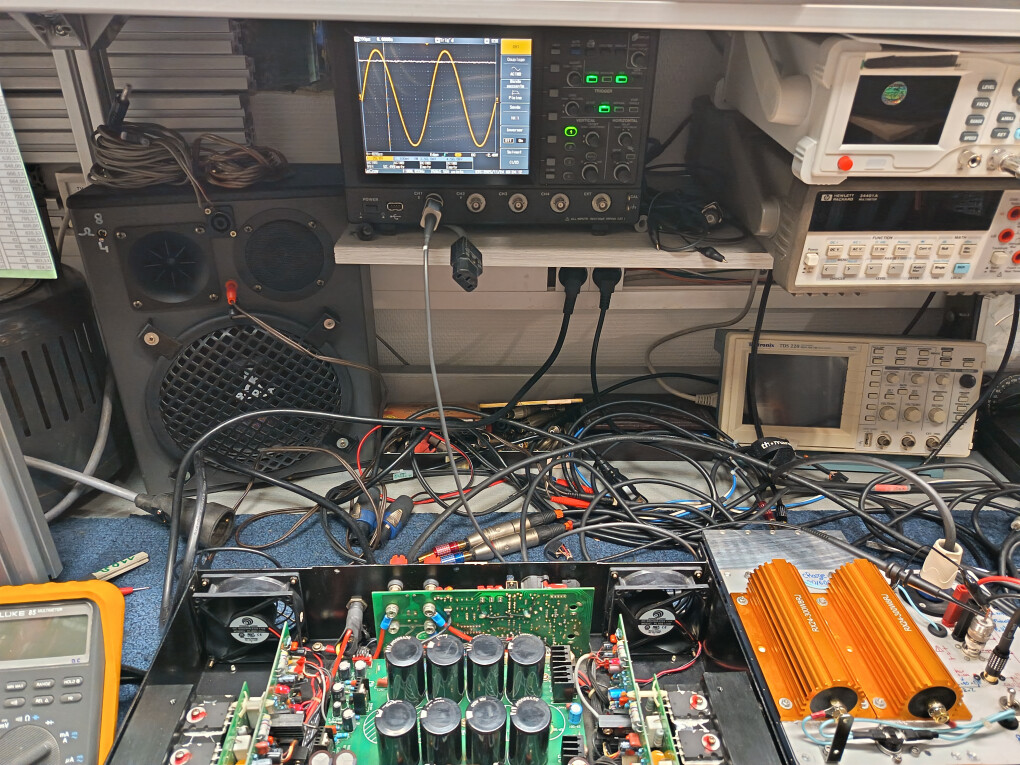

Mesure 1 canal :
@ F=1kHz, 6dBu, sous 235 V secteur et pas sur BP 20-20kHz :
50Vac / 8 ohms soit 310 W
45Vac / 4 ohms soit 500 W
La tension d'alim de rail passe de 83 à 75V DC

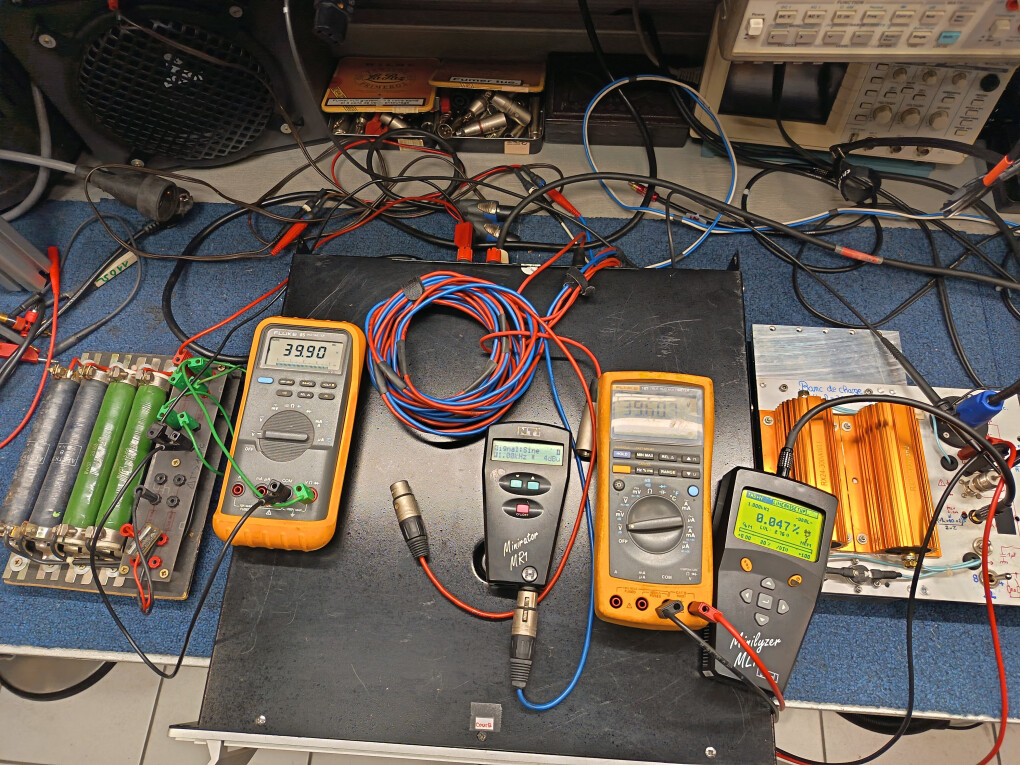

Mesure 2 canaux :
Et on aura bien moins en puissance si les 2 canaux sont chargés par 4 ohms car il faudrait un torique de 1.6 fois la puissance en pont sur 8 ohms, soit 1.3kVA, ce qui n'est pas le cas, raison économique.
@ F=1kHz, 4dBu IN
Vout=40Vac / 4 ohms soit 400 W avec THD 0.047%
Bien pour du 4 ohms, 3.3 ohms ok, en 2 ohms, pas testé, sceptique...
Lors des test à fond, sans le ménager, 1 des fusible 10A.R a lâché, sans conséquences. Je suis passé à des 15A.R (comme précisés sur le CI)

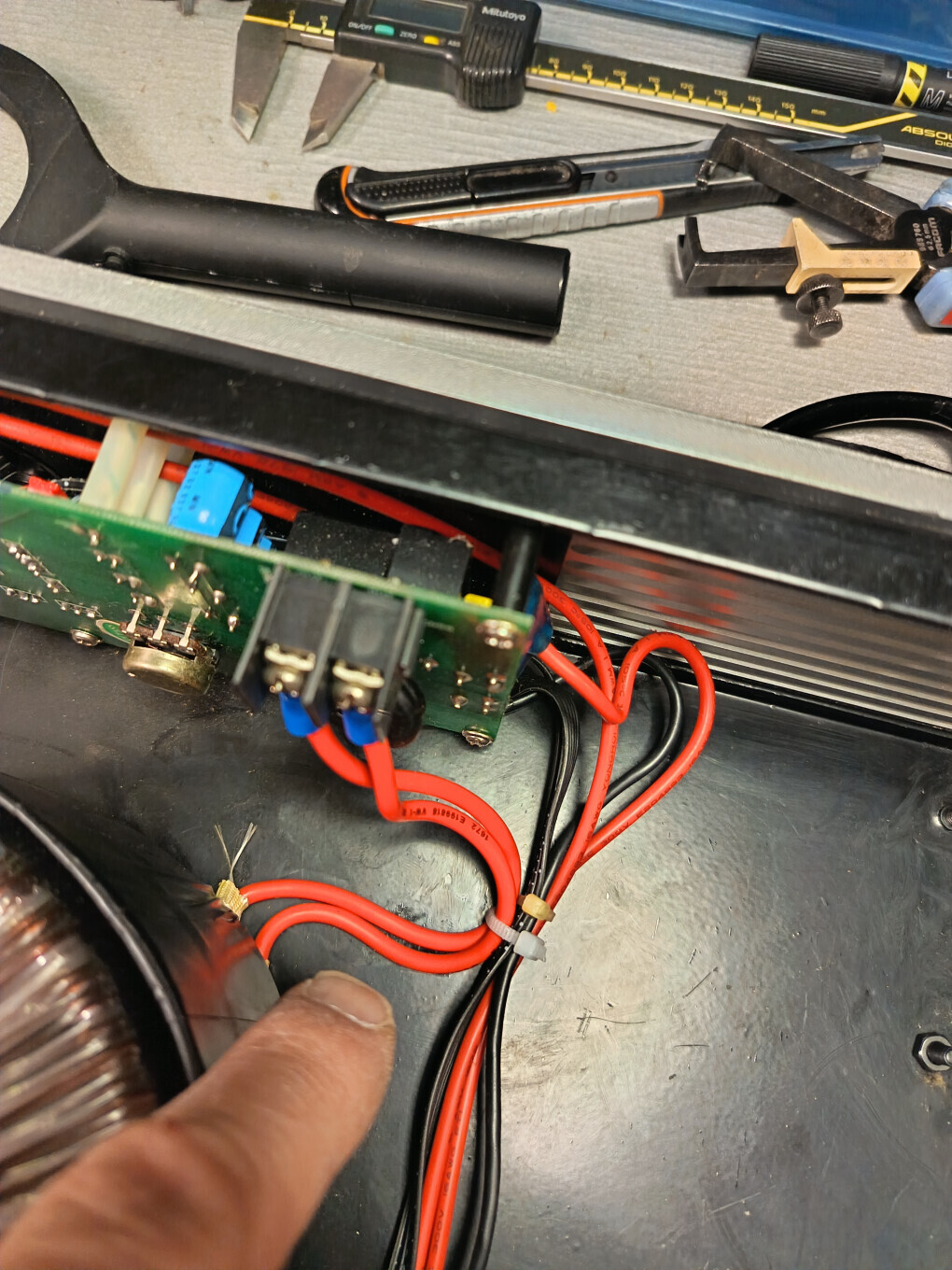

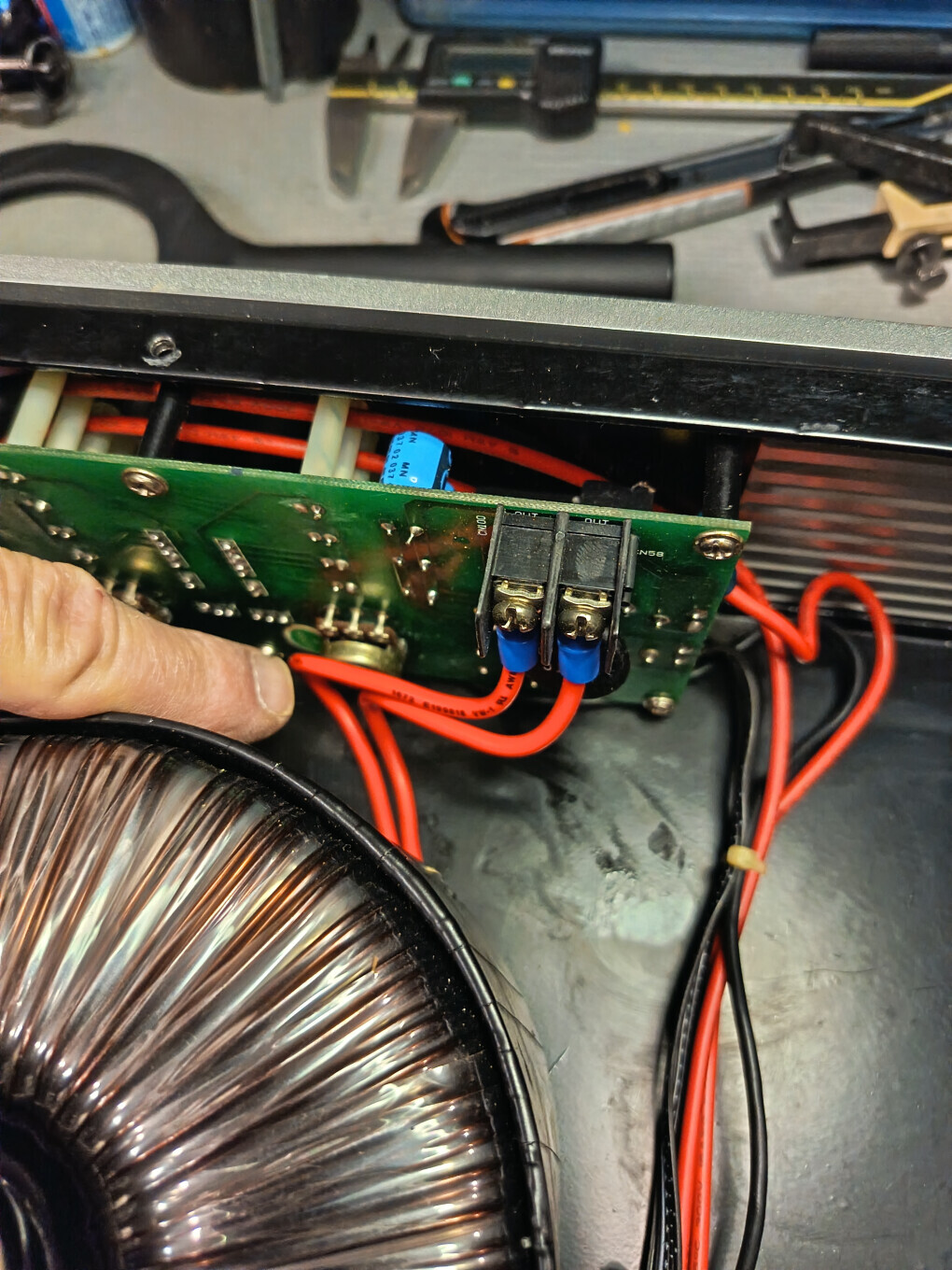

Pensez à éloigner les fils secteurs des volumes (ronfle à 50Hz perfectible)
Agréablement surpris par la fabrication mécanique et électronique.
Très complet en connectique et fonctions
Par contre, je n'ai jamais été fan des condensateurs type SNAP-IN pour le filtrage, bien moins bons que les versions pro à cosses (Ir @ 100Hz bien plus élevé), mais ils sont encore très bons.
Le reste conçu avec des composants de bonnes factures.
Résistances 1℅ à film métal, condensateurs BP (bleu) haut de gamme et MKP sur module puissance.
Transistors TOSHIBA 2SA1943 & 2SC5200
Torique 1kVA blindé par tôle acier 1mm, norme CE contre le magnétisme
Toutes protections
Offset #3.2mV Ok (réglable via VR3)
Gros Relais soft start pour primaire torique
Gros relais HP
Alim +/-83V
Bias réglable via VR4
Taux de distorsion harmonique : THD (spec=0.03%), là on est à la limite de l'écrêtage : ok
Mesure 1 canal :
@ F=1kHz, 6dBu, sous 235 V secteur et pas sur BP 20-20kHz :
50Vac / 8 ohms soit 310 W
45Vac / 4 ohms soit 500 W
La tension d'alim de rail passe de 83 à 75V DC
Mesure 2 canaux :
Et on aura bien moins en puissance si les 2 canaux sont chargés par 4 ohms car il faudrait un torique de 1.6 fois la puissance en pont sur 8 ohms, soit 1.3kVA, ce qui n'est pas le cas, raison économique.
@ F=1kHz, 4dBu IN
Vout=40Vac / 4 ohms soit 400 W avec THD 0.047%
Bien pour du 4 ohms, 3.3 ohms ok, en 2 ohms, pas testé, sceptique...
Lors des test à fond, sans le ménager, 1 des fusible 10A.R a lâché, sans conséquences. Je suis passé à des 15A.R (comme précisés sur le CI)
Pensez à éloigner les fils secteurs des volumes (ronfle à 50Hz perfectible)
Posts techniques déposés gracieusement.
Je ne résous pas vos pannes. L'électronique demande un minimum d'études.
[ Dernière édition du message le 27/11/2025 à 15:59:45 ]
