Pour le réglage des courants de repos - I Bias, envoyer un signal 1kHz de -10dBu avec une charge de 8 ohms et un oscilloscope branché (avec sonde).
Régler le potentiomètre afin d'avoir un THD le plus bas possible au distorsiomètre (# 0.03%). Le réglage final du potentiomètre sera proche de 0hms (presque complètement à droite) , SANS ni être complètement afin de pas avoir une chauffe des transistors de puissance.
C'est très délicat à faire
Pour expert.
*************************************************************************************************************

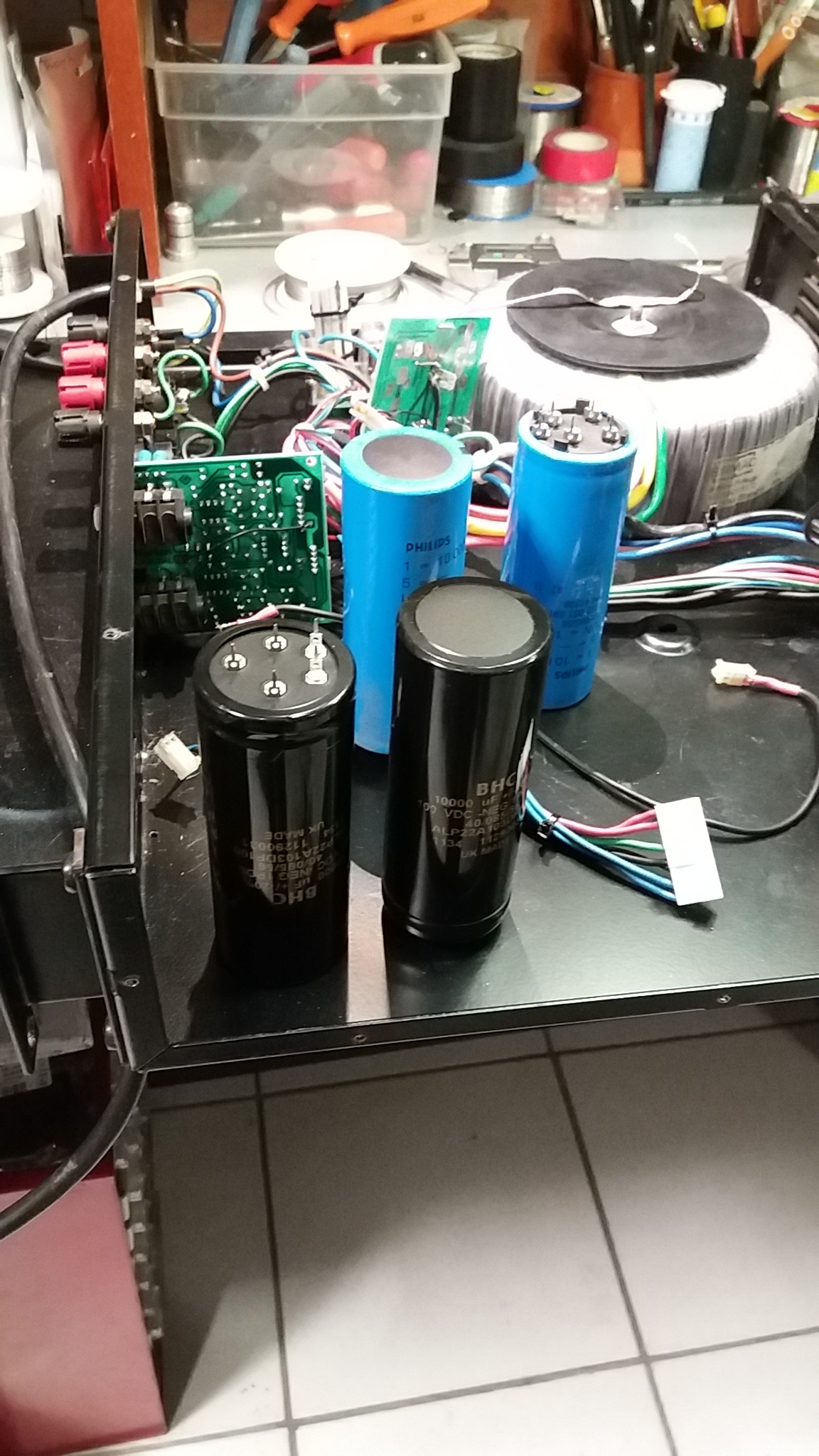

J'ai remplacé les 2 condensateurs aluminium 10000uF/100V (105x40mm) Philips de 1992 par leur équivalent actuel :
BHC (RS ALP22A103DF100 réf : 227-1232, 40€ pièce)

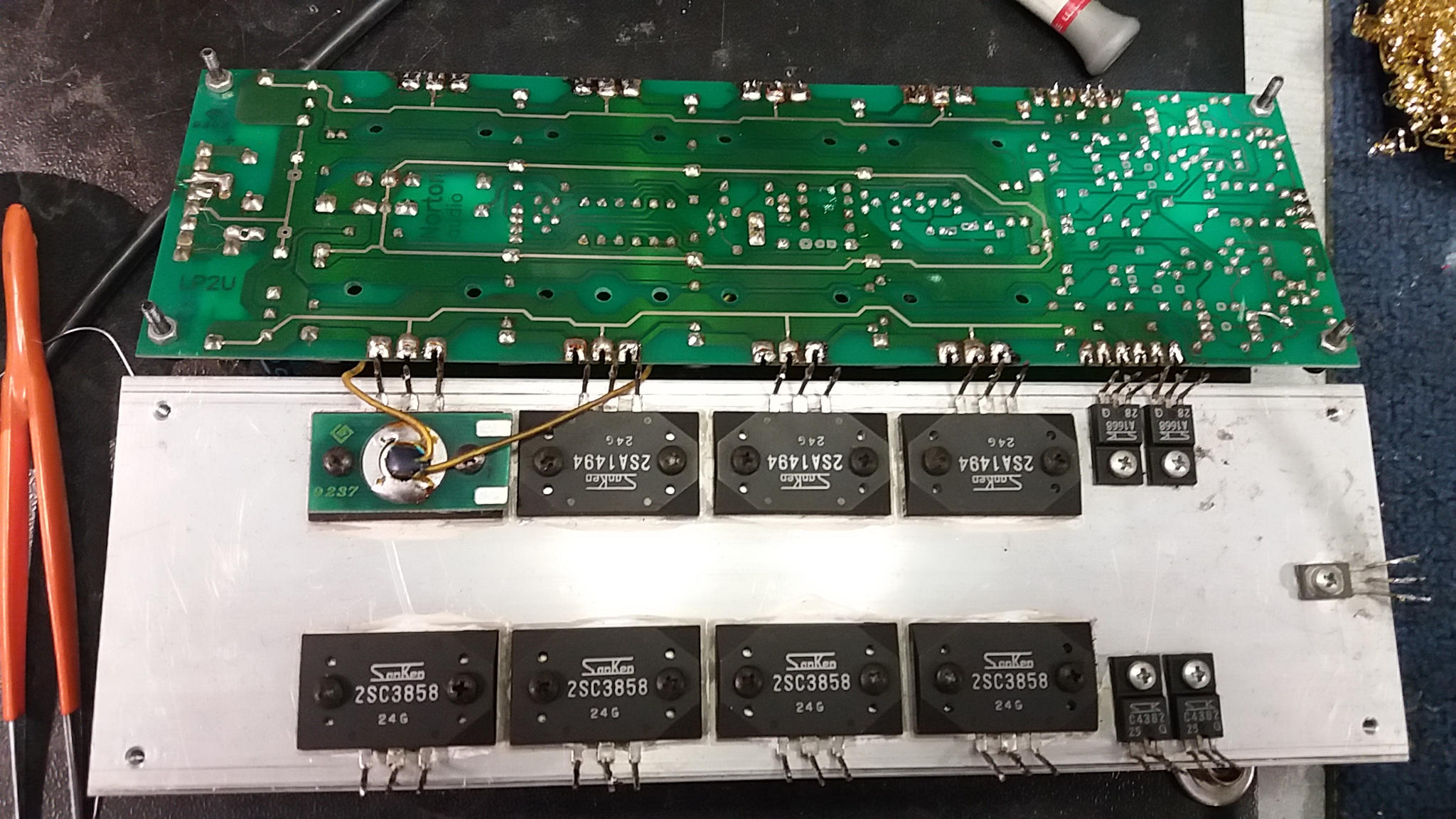

Chaque transistors de puissance démonté du radiateur pour remplacer la pâte thermique.
Vérifier chaque petit condensateur chimique sur carte entrée et module puissance.
Remplacement des 2 diodes zener BZX78C16V0 par des modèles plus costaud BZX85C15V0 (sur carte filtrage)

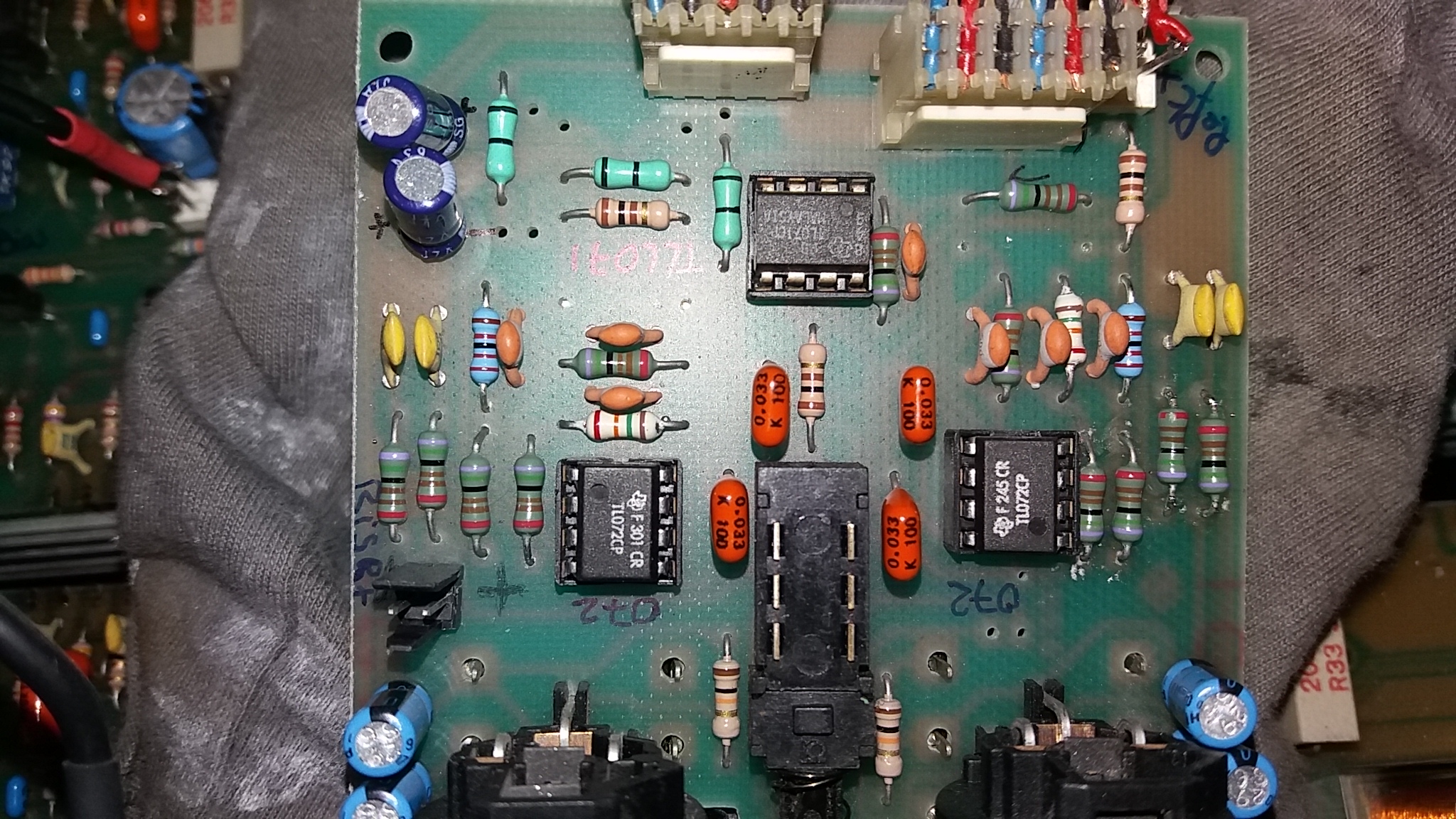

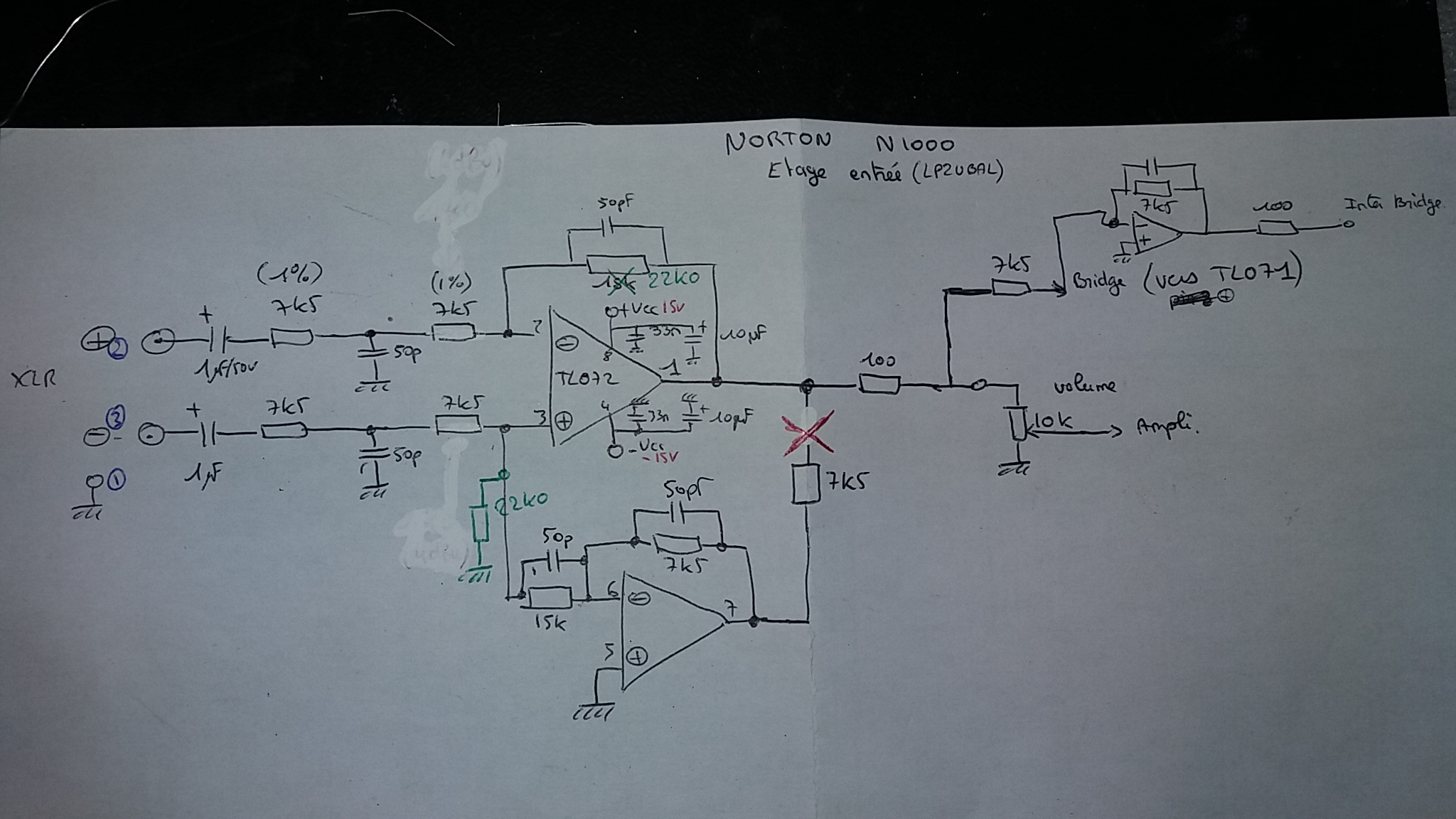

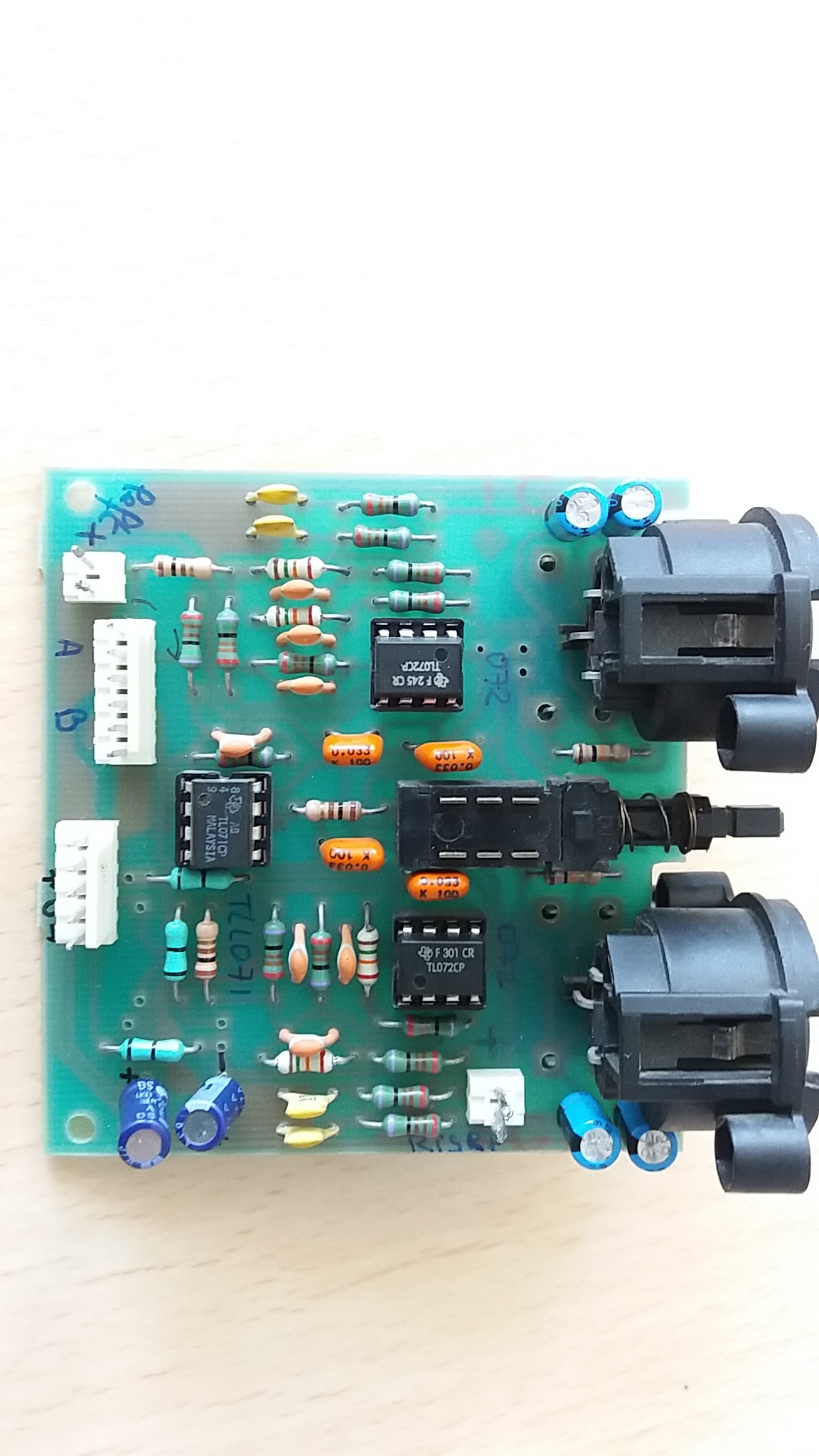

Sur carte entré (Norton Lp2ubal), j'ai relevé le schéma. Par contre quand je rentre +4dBu (1.4V), je ne suis pas à la puissance max (31V ac / 8ohms) soit 120W ...
J'ai en sortie de l'étage d'entrée (après pot) 0.6V
Modification :

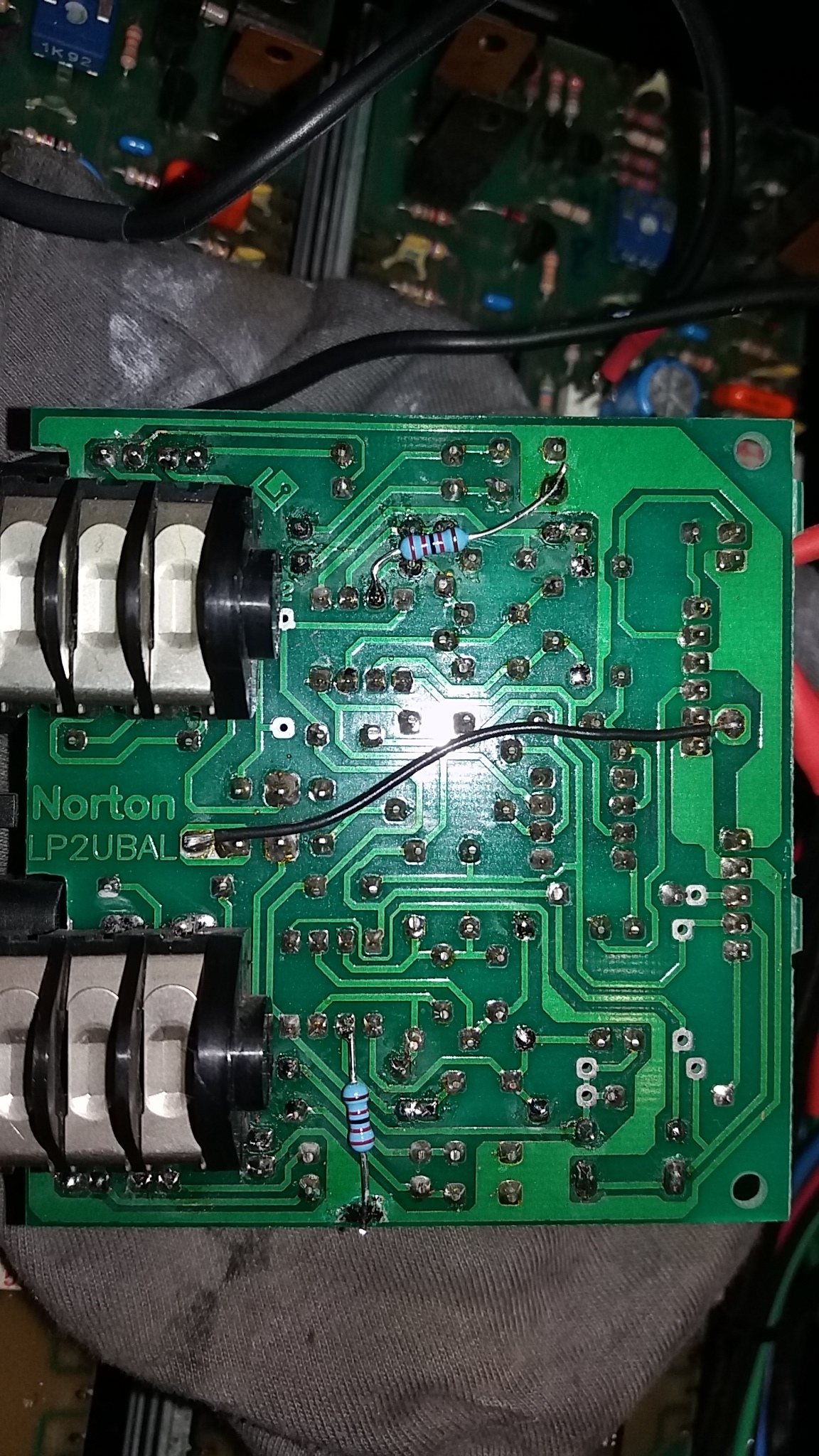

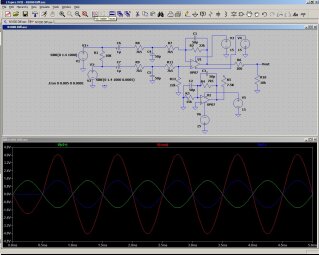

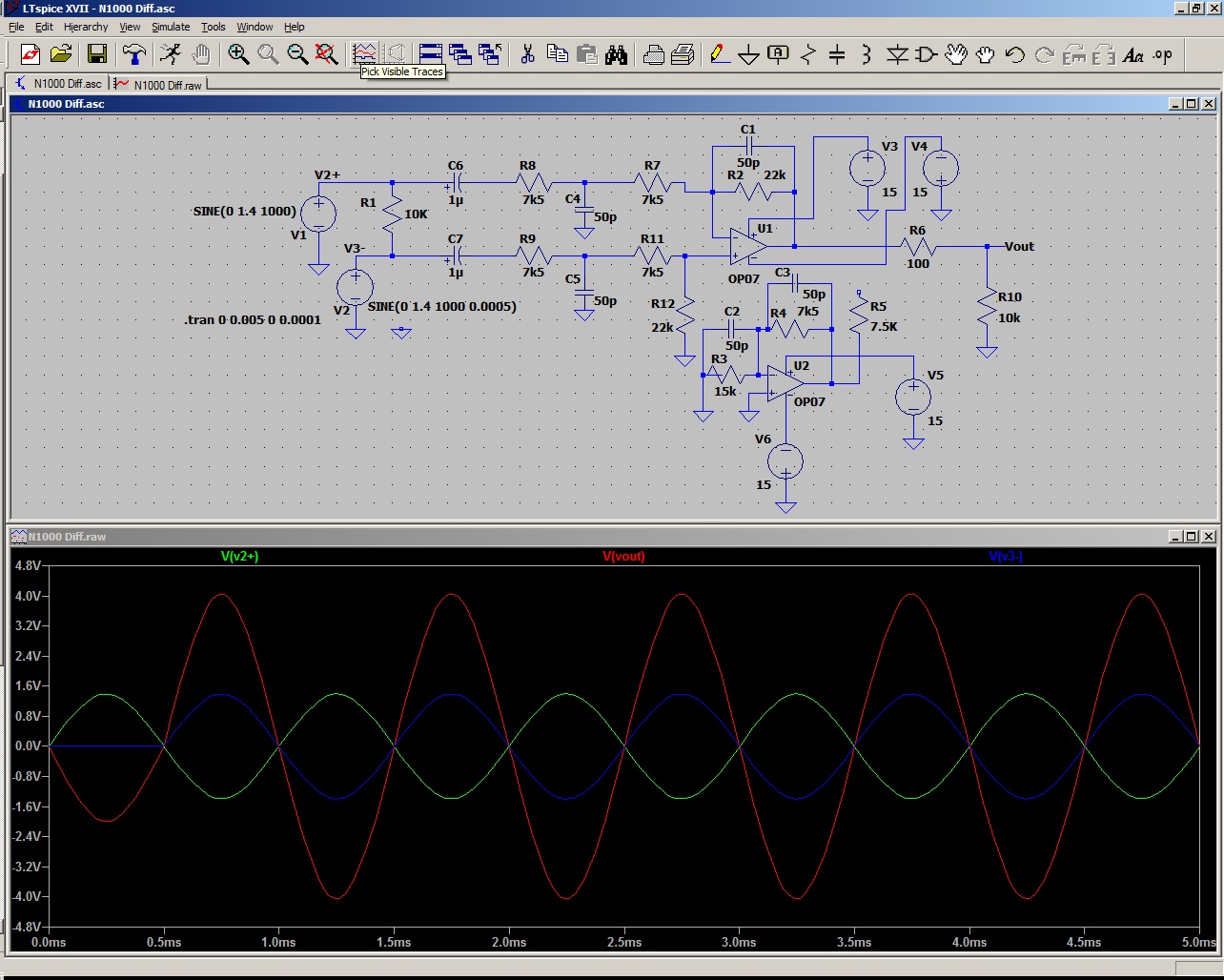

Suppression liaison sortie (7k5) 2nd AOP, sur 1er étage diff, ajout R12 (22k) et remplacement de R2 15k à 22k
Faire la même chose sur l'autre canal
