Fiche technique
- Fabricant : PKN Audio

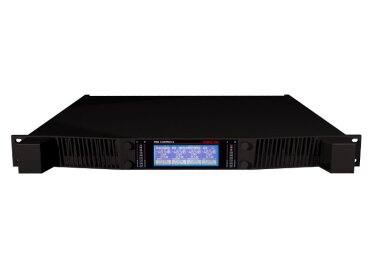

- Modèle : 3Phase 20K
- Catégorie : Amplis de sono 2 canaux
- Fiche créée le : 29/09/2011
Informations clés :
– La plus grande puissance de sortie mondiale, et une dynamique d’un autre monde.
– Trois ou simple phase avec une large gamme de tensions d’operation, avec APFC
– Unterface facile avec le systeme triphase 3X 400V** sans connection neutre.
– Tension consommee reduite, ce qui reduit les couts de cablage, et economise beaucoup de cuivre.
– Plus de problemes de balance ligne par ligne grace a l’operation en triphase, l’amplificateur aide a garder la meilleure symetrie entre phases en mode 3phase.
– Tolerant aux anomalies de ligne de puissance, toujours operationnel seulement avec 2 phases.
– Contrôleur réseau depuis un ETHERNET standard, drivers en Open Source
– Module DSP optionnel module avec definition 24bit/192KHz.
– « Full soft switching » mis en place avec une conversion de puissance de conversion haute efficacité.
– Une taille super compacte et un poids léger dans un boitier acier 1RU.
– Ecran large format, pour une lisibilité facile et une haute visibilité du niveau de sortie.
|
Parametres |
PKN 3PHASE-20K |
|---|---|
| Nombre de canaux | 2 entrees / 2 sorties |
| Puissance de sortie 8 Ohms | 2 x 4000W |
| Puissance de sortie 4 Ohms | 2 x 7500W |
| Puissance de sortie 2.6 Ohms | 2 x 10000W |
| Puissance de sortie bridge 8 Ohms | 1 x 8000W |
| Puissance de sortie bridger 4 Ohms | 1 x 15000W |
| Puissance de sortie bridge 2.6 Ohms | 1 x 20000W |
| Peak Output Voltage per Channel | 256V (181Vrms) |
| Peak Output Current per Channel | 130A |
| Power Supply | Dual, Two independent High Frequency Resonant Switching with active Power Factor Correction |
| Typical Power Factor | >0.92 above 2000W |
| AC Power input in Three Phase mode | 3x 400V (25A**) no Neutral connection needed |
| AC Power input in Single Phase mode | 230V (63A**) |
| Operational AC Voltage range in Three Phase mode | 3X 208V- 3X480V 45…65Hz Still operational in case of single phase loss |
| Operational AC Voltage range in Single Phase mode | 90V- 275V** 45…65Hz 400Vac proof in single-phase mode |
| Maximum AC line current draw in Three Phase mode | 3 x 16A |
| Maximum AC line current draw in Single Phase mode | 40A |
| Inrush current limiting | Yes, very soft turn-on |
| Minimum Operational AC input | 65V (Single Phase mode) |
| AC Overvoltage Proof | 1.5 KV in Three Phase mode, 0.75 KV in Single Phase mode |
| Signal to Noise ratio (with “A-weighed” filter) | 112dB |
| Frequency response (+/- 0,05dB) | 20Hz – 30KHz |
| Frequency response (+/- 3dB | 5Hz – 60Khz (High Frequency filter off) |
| Damping factor (20-100Hz, 8R****) | >12000 |
| Damping factor (1KHz, 8R****) | >6500 |
| THD + IMD (20Hz – 20kHz full power) | 0.15% max (typical <0.05%) |
| Output Slew Rate | 100V/us (Input and HF filters bypassed) |
| Crosstalk (A <-> B), (C <-> D) | >75dB |
| Crosstalk (AB <-> CD) | – |
| Output protections | CCM (0 Ohm STABLE), Overload, Short circuit, HF, unmatched loads, DC fault, lost connection, Programmable limiters |
| Input sensitivity (analog inputs) | 0.775Vrms or 2Vrms (configurable from the menu) |
| Input impedance | 10K+10K, Balanced |
| Output connectors | 2X NEUTRIK NLT4M* |
| Input connectors | 2X NEUTRIK XLR |
| Networking | Standard Ethernet |
| Built-in DSP | Optional |
| Size | 1RU, 285mm depth |
| Limiter | Output Voltage (1V/step), Sustained Output Power Limiter (10W/step) |
| Latency from the analog inputs | 1 ms |
| Weight | 8 Kgs |
| Operational temperature range | 0C – +45C |
| Built-in DSP | Optional |
| Cooling | Forced air cooling with hidden high-performance FANS , Front to rear airflow |
** There is a possibility of multiple line-current limiting methods from the menu booth in three and single phase mode
*** Maximum performance is around 3X400V or 230V operation, bellow 208V the sustained output power performance drops, please see the deration graphs(1).
**** Measured directly on the output points Preliminary Specificiations are subject to change without prior notice
Distribué par NVI Sound Soutions
