Power Magnum 1200 qui fonctionne mais avec néanmoins beaucoup de choses à reprendre quand on regarde de près ...
Début de restauration sur cet ampli de 1986, une bête de course pour l'époque.
Meures offset en sortie : ok
Écoute ET AUCUNE ronfle audio (toriques, CEM,...) sans sources, ventilateurs déssoudés, aucune ronfle type "ronfle secteur" dans les enceintes des deux côtés, même en montant volumes, entrées débranchées, c'est parfait et rare 😁👍
Ampli de 28kg, en tôle acier 2mm, faces AV en alu, avec deux vrais alimentations en transfo toriques séparées, +/-94V DC à la mesure, <60mVac d'ondulation résiduelle, comme on ne fait plus.
A l'époque en France, seuls EMB (CS4, CS5, P1000) et EAA Square 1000, étaient la concurrence française.
Point de départ, l'alimentation, La base :
Pour un très bon ampli au final, pour avoir une bonne écoute et une descente dans le grave avec une grande réserve, une alimentation bien dimensionnée est nécessaire.
En théorie, en classe AB, les VA du torique par canal seront = à Prms/4ohms x 1.5---->1kVA par côté. En général on mettra 650VA. Le pont de de iode suivra ainsi que de vrais ça pas en cosses, fort d'un courant redressé important ( noté dans les datasheet en Ir @ f=100Hz)
Bien souvent on voit moins...
Les condensateurs de contre - réaction sont hyper important à surveiller (100uF) et le 22uF à l'entrée
Pas top ...
Meilleur
Là-dessus remplacement de tous les chimiques :
Découplage : Panasonic FC
Série audio : Muse BP ou mieux type MKP argent en entrée et SURTOUT de celui de la CR (contre-réaction) en bipolaire (ES MUSE)
Pour les gros condensateurs à cosses, le vrai test de mesure se fait, en les débranchant, et par mesure de courant (fuite en courant de charge en uA final) via une résistance de 100R/10W, on monte en escalier jusqu'à 100v par palier de 20v, avec phase de décharge à chaque palier, puis charge par R... etc.. Le I final à Vcc +10% doit être inférieur à 100uA ----- > on en déduit l'ESR. en général et par expérience, ces condos sont souvent très bons.
On en profitera pour rajouter des condensateurs de lissage de 2.2uF/250V MKP aux bornes des quatre 20000uF/100V
et ampli sous tension, on mesurera l'ondulation résiduelle AC aux bornes des gros condensateurs de filtrage, ce qui nous donne l'état de santé de ceux-ci en mVac ...
Pas doté de soft start sur les primaires secteur, (polyswitch...) mais ça passe pour l'appel de courant sur secteur.
Vérifiez chaque diode et transistor quitte à les dessouder, puissance adaptées pour chaque résistance remplacées auparavant
On est plus en 220v mais 235v secteur ... donc les valeurs de réglages ne sont plus bonnes
Remplacer les ajustables par de vrai trimmer de précision multi tour Bourns de 5k. Attention relever les valeurs ohmiques de celui du bias et remettre à l'identique !!
Sinon destruction étages de puissance ⚡⚡
Remplacer les potentiomètres de façade par des ALPS RK27 20kA (bleu) et surtout pas du 20kB comme j'ai sur mon exemplaire (linéaire)...
Passer les XLR IN (asymétrique, et non une vraie symétrique) : 2 point chaud (+) et 3 et 1 à la masse, RCA pas vraiment utiles dessus, mode bridge intérêt, ( à part des fils volant se baladant ...)
Bien séparer les fils secteurs du signal audio (toron ...)
Ensuite passage sur banc Audio Précision portable one THD, V, W.... sur charge R et complexe
Facteur d'amortissement moyen, je vous conseille de lire l'article (photos) du regretté E. Lemery
En face AV, je rajouterai 2 LED Peak sur chaque voie :
En sortie, on pourra jouer sur le temps du collage relais en modifiant le C de 6.8uF
Les 2 ventilateurs 220v branchés en direct, tournent à fond, l'ampli ne chauffant pas trop en classe AB, une solution est envisagée, de faire un systsème de vitesse automatique par bilame T°.
Je me permet de remettre des schémas du net, car il y a des oublis de référence et des erreurs de référence sur les 3 feuilles, que j'ai complété :
A la mise en route pour mesures THD, j'ai remarqué, ventilateurs débranchés, dissipateur froid en Left
, et tiède en right (normal), et la THD explique un courant de polarisation pour moi trop bas en Left :
Côté LEFT :
I bien trop faible !
Côté RIGHT :
Courant pour moi trop haut (200mA aurait été pas mal... mais à suivre)
Pour transformer les potentiomètres axe long de LIN vers LOG, ajout de R entre point milieu et masse R1 = RV1 / 10 :
Au final, le boitier sera mis à nu, sablé et peinture noire satinée en poudre époxy, sauf les 2 faces AV Alu, dont une sérigraphiée ...
Le câblage revue, secteur, surtout les coaxiaux IN (trop fin), Vitesse ventilateurs en mode AUTO
Face AV :
Leds PEAK rouge rajoutés, Led ON vertes
Face AR :
Neutrik Speakon, Ground lift, (RCA et Bridge utilités ?)
Réfection totales des cartes
Mesures courant de repos avant démontage, c'est pas du bon pour moi 😥

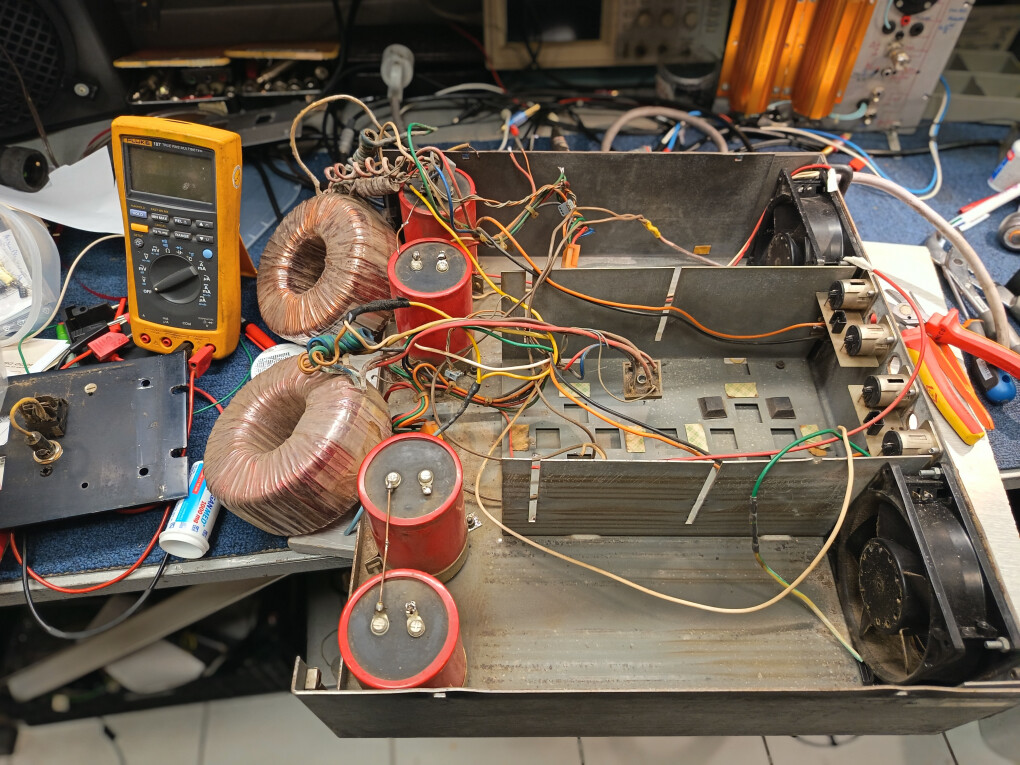

Donc le démontage :
Les toriques sont fixés par des Colson
et du double face pour isoler les vibrations des toriques, c'est pas terrible moi je mettrais des coupelles de 120mm.
Futurs connecteurs AR (Speakon, ground lift, RCA puis inter Bridge) et nouveau cordon secteur en 2x2.5mm² souple et noir :
L'idée future
Poncage avant microbillage et poudre :
Début de restauration sur cet ampli de 1986, une bête de course pour l'époque.
Meures offset en sortie : ok
Écoute ET AUCUNE ronfle audio (toriques, CEM,...) sans sources, ventilateurs déssoudés, aucune ronfle type "ronfle secteur" dans les enceintes des deux côtés, même en montant volumes, entrées débranchées, c'est parfait et rare 😁👍
Ampli de 28kg, en tôle acier 2mm, faces AV en alu, avec deux vrais alimentations en transfo toriques séparées, +/-94V DC à la mesure, <60mVac d'ondulation résiduelle, comme on ne fait plus.
A l'époque en France, seuls EMB (CS4, CS5, P1000) et EAA Square 1000, étaient la concurrence française.
Point de départ, l'alimentation, La base :
Pour un très bon ampli au final, pour avoir une bonne écoute et une descente dans le grave avec une grande réserve, une alimentation bien dimensionnée est nécessaire.
En théorie, en classe AB, les VA du torique par canal seront = à Prms/4ohms x 1.5---->1kVA par côté. En général on mettra 650VA. Le pont de de iode suivra ainsi que de vrais ça pas en cosses, fort d'un courant redressé important ( noté dans les datasheet en Ir @ f=100Hz)
Bien souvent on voit moins...
Les condensateurs de contre - réaction sont hyper important à surveiller (100uF) et le 22uF à l'entrée
Pas top ...
Meilleur
Là-dessus remplacement de tous les chimiques :
Découplage : Panasonic FC
Série audio : Muse BP ou mieux type MKP argent en entrée et SURTOUT de celui de la CR (contre-réaction) en bipolaire (ES MUSE)
Pour les gros condensateurs à cosses, le vrai test de mesure se fait, en les débranchant, et par mesure de courant (fuite en courant de charge en uA final) via une résistance de 100R/10W, on monte en escalier jusqu'à 100v par palier de 20v, avec phase de décharge à chaque palier, puis charge par R... etc.. Le I final à Vcc +10% doit être inférieur à 100uA ----- > on en déduit l'ESR. en général et par expérience, ces condos sont souvent très bons.
On en profitera pour rajouter des condensateurs de lissage de 2.2uF/250V MKP aux bornes des quatre 20000uF/100V
et ampli sous tension, on mesurera l'ondulation résiduelle AC aux bornes des gros condensateurs de filtrage, ce qui nous donne l'état de santé de ceux-ci en mVac ...
Pas doté de soft start sur les primaires secteur, (polyswitch...) mais ça passe pour l'appel de courant sur secteur.
Vérifiez chaque diode et transistor quitte à les dessouder, puissance adaptées pour chaque résistance remplacées auparavant
On est plus en 220v mais 235v secteur ... donc les valeurs de réglages ne sont plus bonnes
Remplacer les ajustables par de vrai trimmer de précision multi tour Bourns de 5k. Attention relever les valeurs ohmiques de celui du bias et remettre à l'identique !!
Sinon destruction étages de puissance ⚡⚡
Remplacer les potentiomètres de façade par des ALPS RK27 20kA (bleu) et surtout pas du 20kB comme j'ai sur mon exemplaire (linéaire)...
Passer les XLR IN (asymétrique, et non une vraie symétrique) : 2 point chaud (+) et 3 et 1 à la masse, RCA pas vraiment utiles dessus, mode bridge intérêt, ( à part des fils volant se baladant ...)
Bien séparer les fils secteurs du signal audio (toron ...)
Ensuite passage sur banc Audio Précision portable one THD, V, W.... sur charge R et complexe
Facteur d'amortissement moyen, je vous conseille de lire l'article (photos) du regretté E. Lemery
En face AV, je rajouterai 2 LED Peak sur chaque voie :
En sortie, on pourra jouer sur le temps du collage relais en modifiant le C de 6.8uF
Les 2 ventilateurs 220v branchés en direct, tournent à fond, l'ampli ne chauffant pas trop en classe AB, une solution est envisagée, de faire un systsème de vitesse automatique par bilame T°.
Je me permet de remettre des schémas du net, car il y a des oublis de référence et des erreurs de référence sur les 3 feuilles, que j'ai complété :
A la mise en route pour mesures THD, j'ai remarqué, ventilateurs débranchés, dissipateur froid en Left
, et tiède en right (normal), et la THD explique un courant de polarisation pour moi trop bas en Left :Côté LEFT :
I bien trop faible !
Côté RIGHT :
Courant pour moi trop haut (200mA aurait été pas mal... mais à suivre)
Pour transformer les potentiomètres axe long de LIN vers LOG, ajout de R entre point milieu et masse R1 = RV1 / 10 :

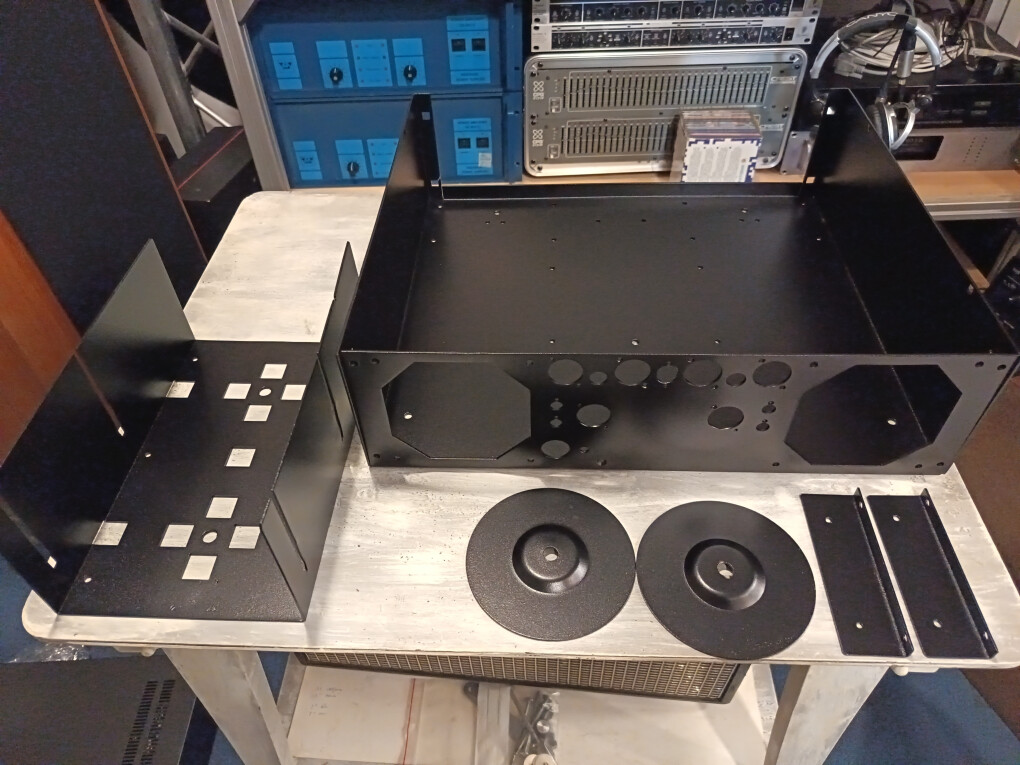

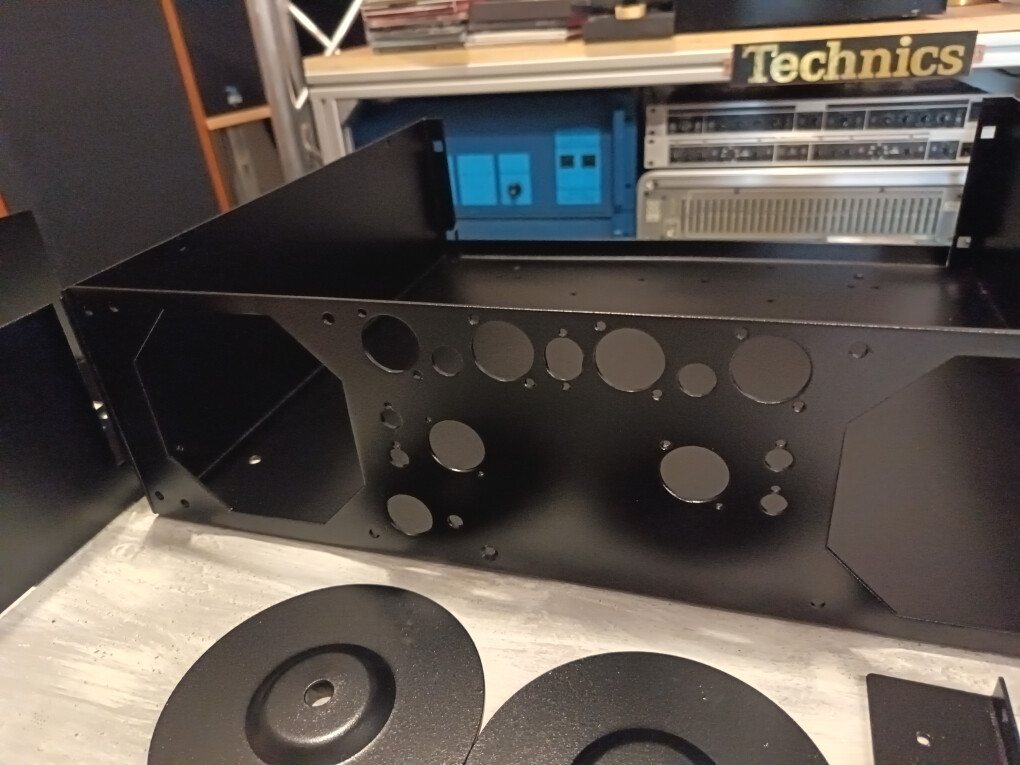

Au final, le boitier sera mis à nu, sablé et peinture noire satinée en poudre époxy, sauf les 2 faces AV Alu, dont une sérigraphiée ...
Le câblage revue, secteur, surtout les coaxiaux IN (trop fin), Vitesse ventilateurs en mode AUTO
Face AV :
Leds PEAK rouge rajoutés, Led ON vertes
Face AR :
Neutrik Speakon, Ground lift, (RCA et Bridge utilités ?)
Réfection totales des cartes
Mesures courant de repos avant démontage, c'est pas du bon pour moi 😥
Donc le démontage :
Les toriques sont fixés par des Colson
et du double face pour isoler les vibrations des toriques, c'est pas terrible moi je mettrais des coupelles de 120mm.Futurs connecteurs AR (Speakon, ground lift, RCA puis inter Bridge) et nouveau cordon secteur en 2x2.5mm² souple et noir :
L'idée future
Poncage avant microbillage et poudre :
Posts techniques déposés gracieusement.
L'électronique demande un certain niveau d'études (compréhension et maîtrise), et, beaucoup d'expérience pratique.
- Feupied
michel.29
3376
Squatteur·euse d’AF
Membre depuis 16 ans
davidcab
1244
AFicionado·a
Membre depuis 21 ans
Michel,
cet ampli, comme beaucoup, est en restauration complète pour une utilisation personnelle et pour collection.
Ça reste un plaisir pour moi.
Gros travail dessus, beaucoup d'heures et si je souhaite le vendre, le prix il sera élevé vu le travail qui va être fait dessus, pour un résultat qui sera au top (type concours, comme mes autos).
Bien sûr les toriques vont être fixés avec des coupelles caoutchouc + métal et enlever ce système de colliers...
cet ampli, comme beaucoup, est en restauration complète pour une utilisation personnelle et pour collection.
Ça reste un plaisir pour moi.
Gros travail dessus, beaucoup d'heures et si je souhaite le vendre, le prix il sera élevé vu le travail qui va être fait dessus, pour un résultat qui sera au top (type concours, comme mes autos).
Bien sûr les toriques vont être fixés avec des coupelles caoutchouc + métal et enlever ce système de colliers...
