Pb coupure répétitive voie LF

  • 9 réponses
  • 3 participants
  • 704 vues
  • 3 followers
Sujet de la discussion Pb coupure répétitive voie LF

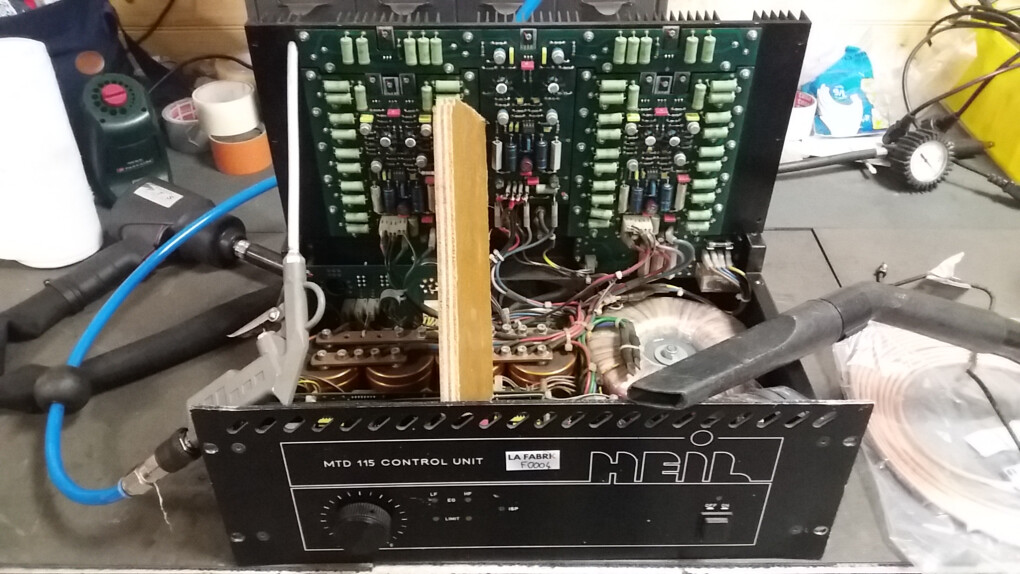

Sur 3 amplis, j'ai un pb coupure répétitive (relais) sur la voie LF en montant le signal en entrée. La led façade proche inter M/A, clignote et en baissant le volume, ça redevient normal.
Même avec schéma et le "service manual", je ne situe pas le soucis...
Une idée ?

Posts techniques déposés gracieusement.

Toutes les pannes sur un même appareil ne se ressemble pas ...
Ne résoud pas vos pannes

2
Surement dû à un défaut de la bobine du HP de basse qui doit se mettre en court-circuit lors du déplacement en Xmax... car un pb sur 3 amplis, pourtant que j'ai révisé, me parait bizarre.
MTD115 1ière version (datant) avec une EV DH1A 16 ohms.

Posts techniques déposés gracieusement.

Toutes les pannes sur un même appareil ne se ressemble pas ...
Ne résoud pas vos pannes

3
un court-jus fugitif dans le boomer ?

bizarre que la bobine n'ait pas eu une spire fondue à l'endroit du contact

il faudrait tenter un essai du canal grave de l'ampli sur des résistances , si OK

essai sur le boomer d'une autre enceinte ou celui d'un sub

résistances?
tout du moment que l'assemblage supporte les watts et fasse à peu près 8 ohm
chez moi , c'est 3 résistances de lave-linge en parallèle environ 7 ohm

autre option , si tu as un oscillo et fastidieuse
pouvoir se procurer un capteur de courant ou une pince-sonde ampèremétrique pour oscillo et surveiller le courant qui passe réellement dans la gamelle quand l'excursion est importante
à défaut , si la structure de l'ampli le permet borne "-" à la masse électrique de l'ampli et à la terre si le "ground-lift" est à "ground"( possible de mettre la masse de l'oscillo sur le "-" de la sortie Hp )

mettre une résistance de 0,1R du coté "-" de la sorite Hp pour mesurer le courant réel dans la gamelle
4
Possible...
La diode d'en bas ? (limiteur)
5
La LED à côté du bouton Power (ON/OFF)

Posts techniques déposés gracieusement.

Toutes les pannes sur un même appareil ne se ressemble pas ...
Ne résoud pas vos pannes

6
Sur un autre hp neuf, même soucis.
Au scope sur charge de 8 ohms résistive, même soucis.
A vide, j'ai 78mV en tension continue d'offset par rapport à la masse, sur les 2 voies de l'ampli LF, qui fonctionne en bridge. En sortie proche 0mV sur la sortie LF (Bridge) de la voie basse.
Je vais essayer d'autre AOP, style AD817 équivalent CA3100...
Je ne pense pas qu'il y ait un réglage sur la carte de sécurité contrôle (SAFE unit). Je n'ai pas le schéma, seulement la version 4.2, pas la mienne.

A suivre

Posts techniques déposés gracieusement.

Toutes les pannes sur un même appareil ne se ressemble pas ...
Ne résoud pas vos pannes

7
défauts sur des résistances ?

ne connaissant pas cet ampli je ne saurais te dire ce que son circuit de protection accepte en offset avant de couper
100mV ?
+ ?

chose encore moins évidente
que devient son offset à plein puissance ?
je ne vois pas trop comment mesurer autrement que de prendre un point de mesure dans le circuit de protection
çà doit commencer par un filtre passe-bas

possible aussi qu'il y ait un défaut dans le circuit de protection
défaut qui le rend trop rapide et le fait intervenir avec 40Hz à pleine puissance là ou il ne devrait pas intervenir avant 15Hz à plein puissance

un condo en fin de vie ?
une diode ou un transistor claqué ?
8
Je te remercie de ta réponse.
Je vais continuer mes investigations, la partie est assez classique, par contre le traitement filtrage .... est assez complexe.

Posts techniques déposés gracieusement.

Toutes les pannes sur un même appareil ne se ressemble pas ...
Ne résoud pas vos pannes

9
à priori le filtre actif est hors de cause
à vérifier mais je pense qu'il y a au moins un condo pour couper le continu entre la sortie du filtre actif et la puissance

je parlais de passe_bas, c'est le début du circuit de protection qui doit probablement commencer par un passe-bas basique
10
Pb résolu:
c'était bien le défaut.
Une dérive importante des composants est à l'origine du défaut

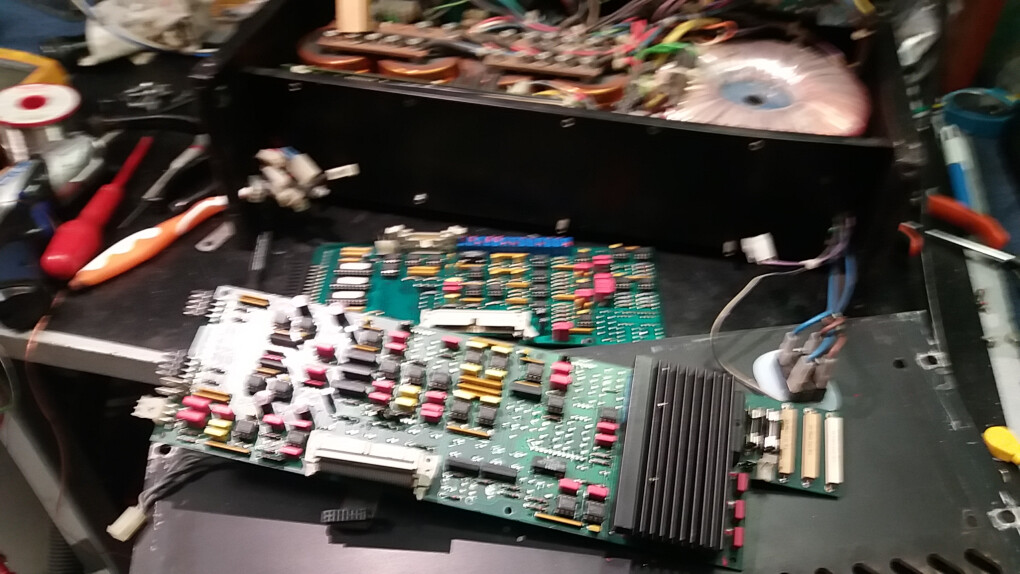

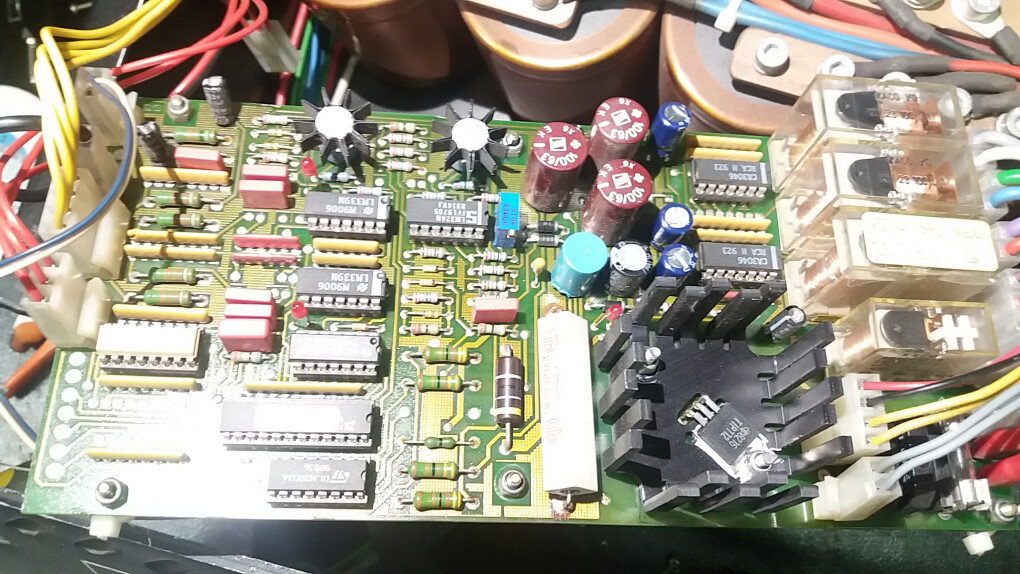

Accès difficile pour tous les remplacer!(C NP) sur les cartes amplis, relais et carte du milieu
:lol:

Posts techniques déposés gracieusement.

Toutes les pannes sur un même appareil ne se ressemble pas ...
Ne résoud pas vos pannes

[ Dernière édition du message le 18/07/2019 à 09:44:44 ]
