Réparation Servo 170 & 260

Par xavierbzh le 28/02/2016 - (Tout public)
Agrandir
Ajouter ce produit à
  • Mon ancien matos
  • Mon matos actuel
  • Mon futur matos
Samson Technologies Servo 170
Photos
1/81
Samson Technologies Servo 170

Ampli de monitoring de la marque Samson Technologies appartenant à la série Servo

Réparation d'un Servo

Pas celui d'un politicien !





Mode d'demploi fait à partir de celui de No.k avec des photos.



Utilisation aussi de 2 photos bien explicite de gwenmollo





Si comme moi vous avez des problèmes avec une voie, craquement et baisse de volume et que votre garantie est terminé alors voici comment le réparer… si vous n'avez pas deux mains gauche.



C'est la même référence de relai sur le Servo 170 & 260, HR-CR323DC24.



Achetez un relai bipolaire au format 29x13 à commande 24V DC pouvant couper au moins 5A . Voici des exemples :

- Chez Farnell réf. 3081291

- Chez Radiospares ref. 365-0591 Rérérence fabricant G2RL-2 24DC

- Chez Reboul ref. 1135-6417 Référence fabricant G2RL224DC



Voici les étapes :

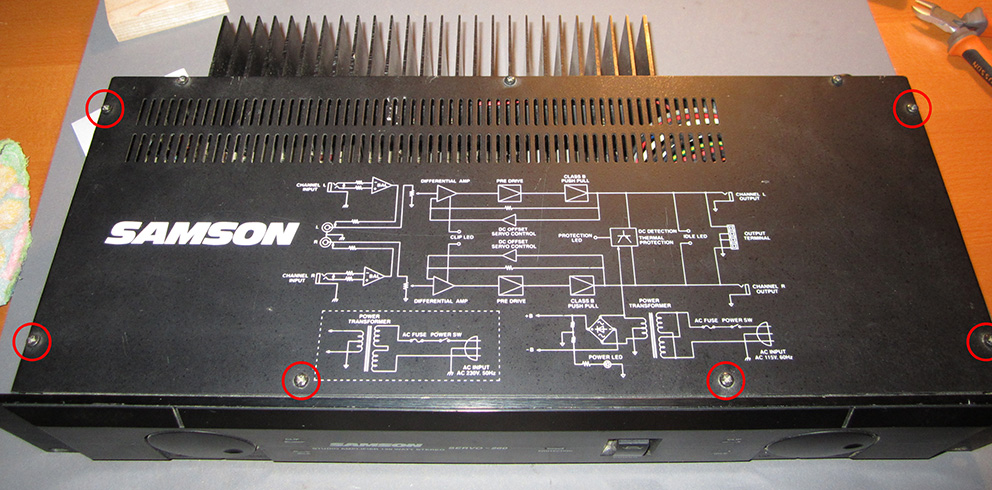

Démonter le dessus de l'ampli.



Samson Technologies Servo 170 : Samson Technologies Servo 170 (94610)

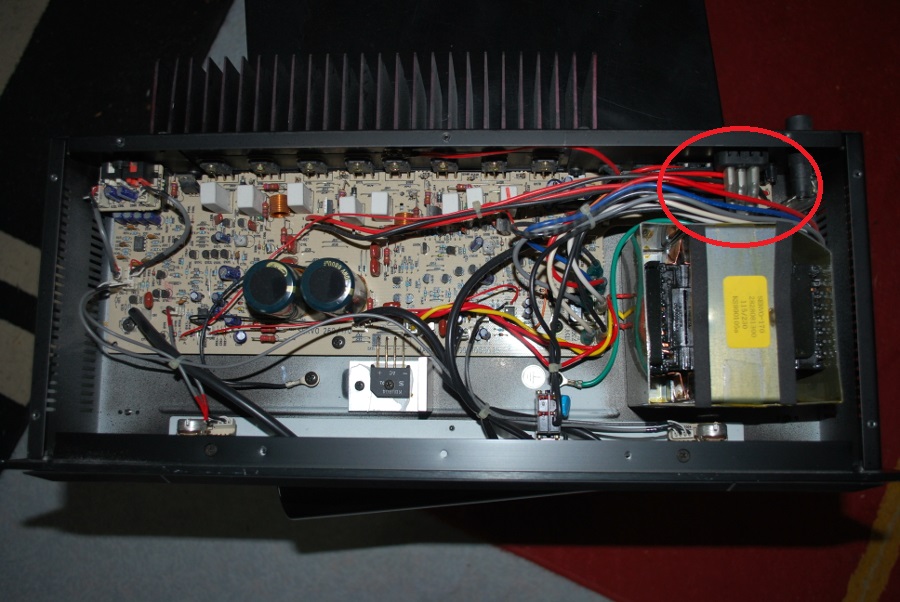

Le relai se trouve ici :



Samson Technologies Servo 260 : Samson Technologies Servo 170 (64423)

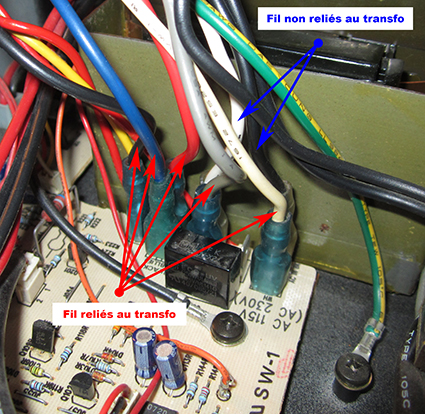

Je conseille de déconnecter les cosses du transfo qui sont sur la carte électronique.

Attention de bien repérer les couleurs des cosses où elles sont branchées, pas sûr que les couleurs soient les mêmes que sur le mien.



Samson Technologies Servo 260 : Samson Technologies Servo 170 (32827)

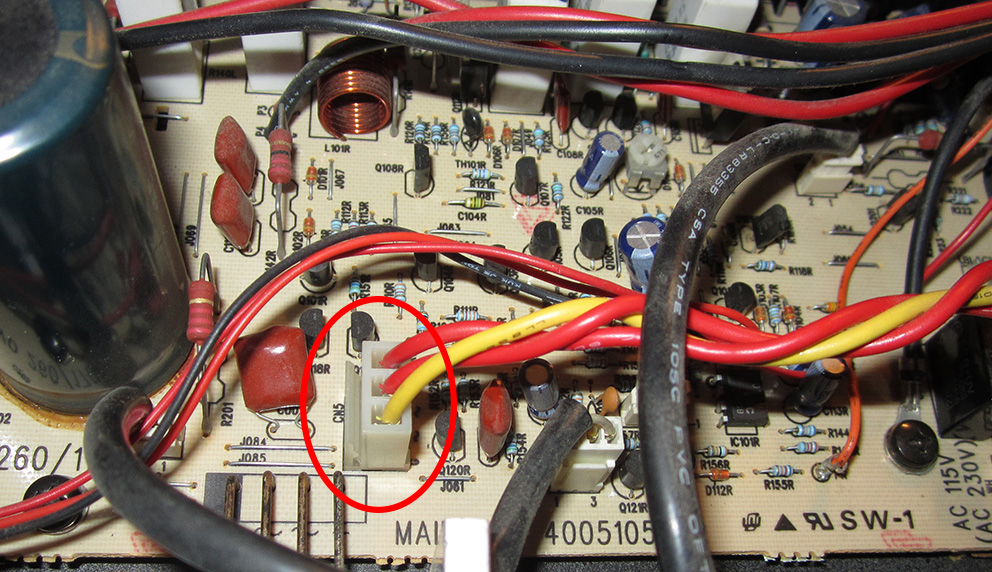

Ainsi que la borne également venant du transfo qui est connecté à la carte électronique.



Samson Technologies Servo 260 : Samson Technologies Servo 170 (24291)



Ceci permettra d'enlever complètement le transfo. Plus pratique vu son poids.

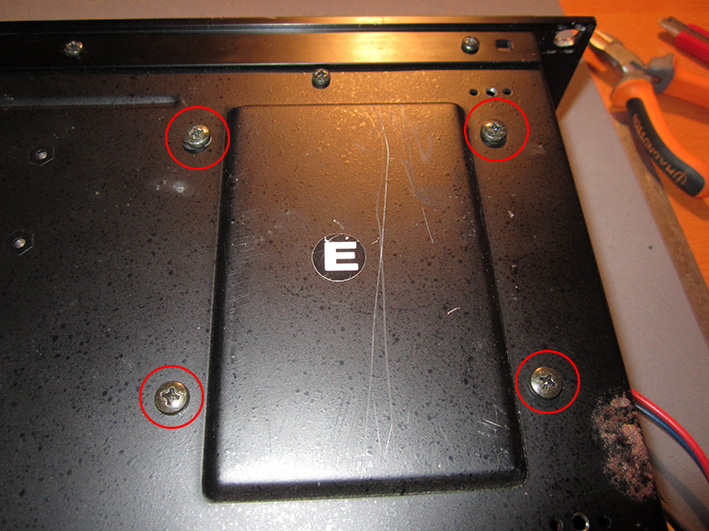

Puis le transfo par dessous, c'est le gros bloque très lourd derrière les sorties de l'ampli. Attention au poids, il faut soit caler le transfo ou le tenir avec une main pour éviter qu'il force sur la dernière vis démontée.



Samson Technologies Servo 260 : Samson Technologies Servo 170 (44947)

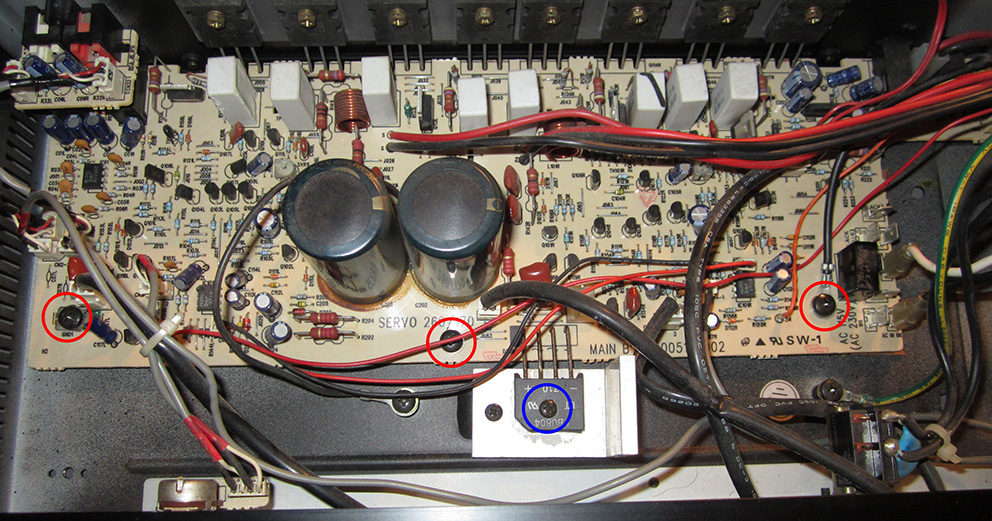

Dévissez les vis maintenant la carte électronique, il y en à 3, entourés en rouge.

Enlevez aussi la vis maintenant le pont de diode, entouré en bleu.



Samson Technologies Servo 260 : Samson Technologies Servo 170 (34597)



Dévisser la cosse reliant le boitier à la terre, câble jaune et vert.



Pas obligatoire si vous faites attention au câble, les 2 amplis que j'ai démonté, je n'ai pas eu l'utilité.

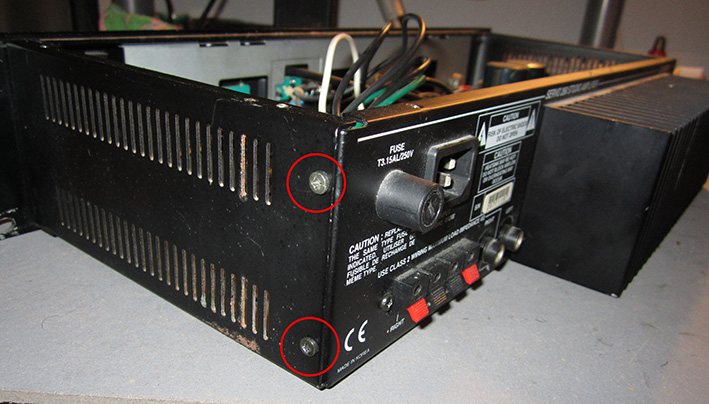

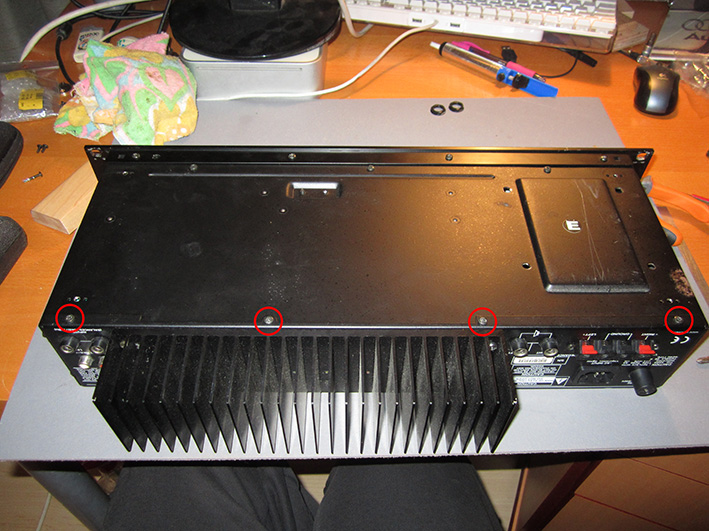

Enlever la partie arrière, celle qui à le dissipateur. 2 vis de chaque coté et 4 en dessous.

Samson Technologies Servo 260 : Samson Technologies Servo 170 (50229)

Samson Technologies Servo 170 : Samson Technologies Servo 170 (33373)

Vous pouvez alors retirer le bloc arrière et avoir ainsi accès au dessous de la carte électronique.



!!! Attention à ne pas tirer sur le fil toujours connectés !!!



Vous pouvez débranchez les connecteurs qui vous gène mais faites attention à bien les repérer pour le remontage. Au besoin faites une photo.

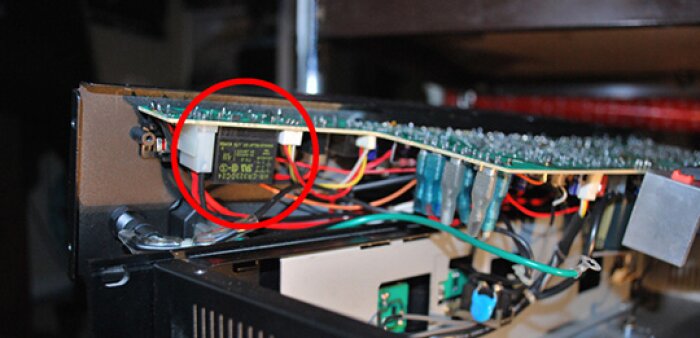

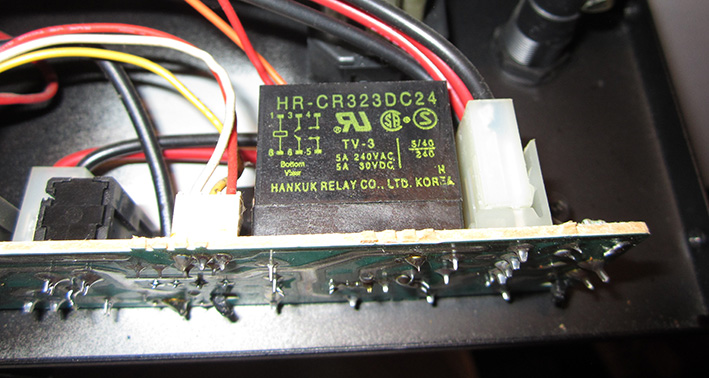

Dessouder le relai. Bloc noir situer au niveau des sortie de l'ampli avec la référence HR-CR323DC24 sérigraphiée dessus.

Samson Technologies Servo 260 : Samson Technologies Servo 170 (84326)

Samson Technologies Servo 260 : Samson Technologies Servo 170 (59717)

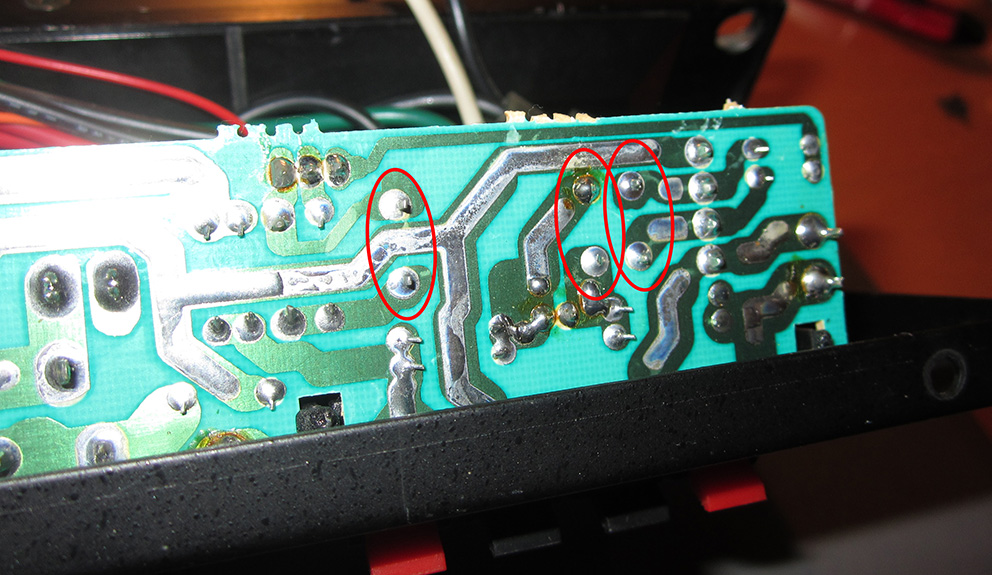

Les 6 pattes à dessouder sont entourées en rouge.

Samson Technologies Servo 260 : Samson Technologies Servo 170 (55132)

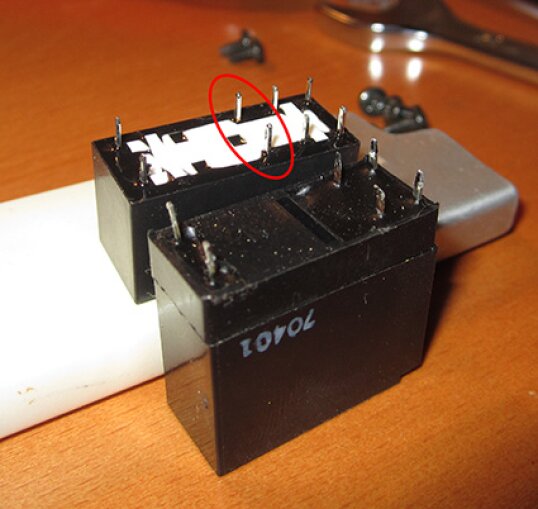

Sur le nouveau relai, couper les deux pattes de ce composant qui ne serve à rien, voir l'ancien relai. Le rélai de chez Radiospares est beaucoup moins haut mais cela n'a aucune incidence.

Samson Technologies Servo 260 : Samson Technologies Servo 170 (91329)

Placer le nouveau relai et le souder.



Remontez tout dans l'ordre inverse du démontage ce qui paraît logique une fois dit.

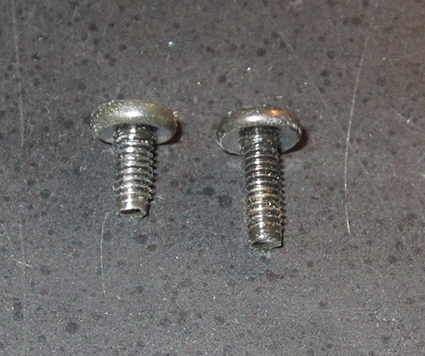

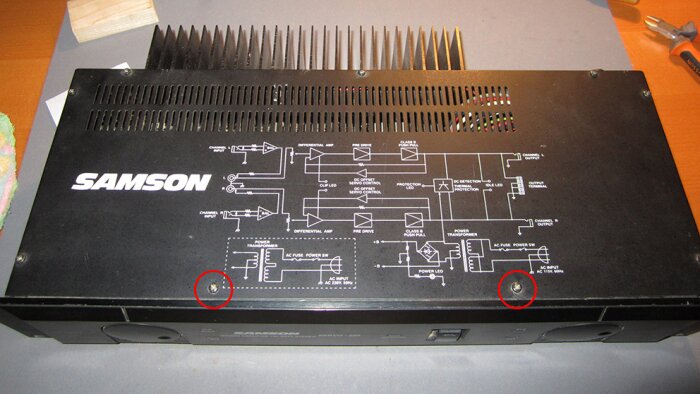

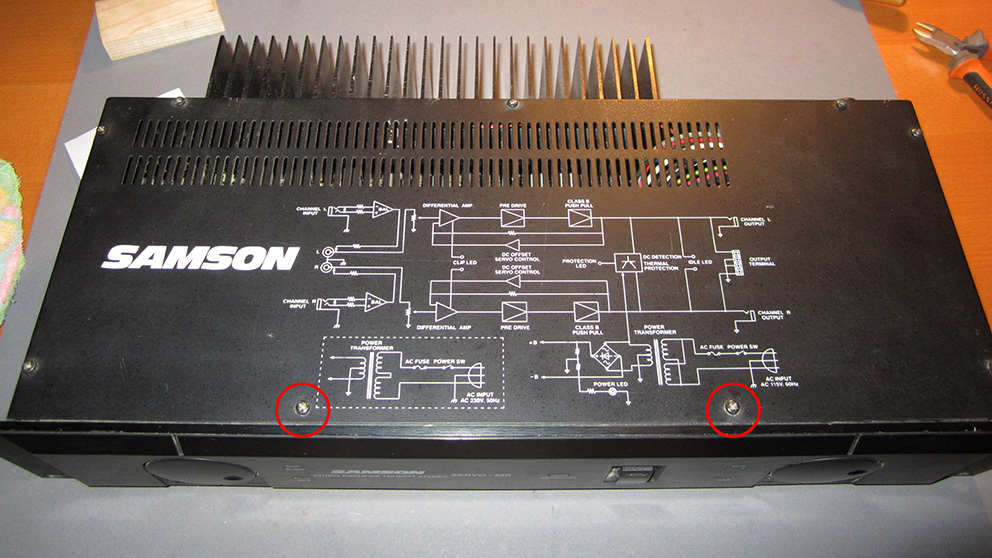

Attention, pour le capot, les 2 vis les plus longues sont au centre à l'avant.






Samson Technologies Servo 260 : Samson Technologies Servo 170 (79089)



Branchez et normalement c'est reparti.

  • sim_v 2 posts au compteur
    sim_v
    Nouvel·le AFfilié·e
    Posté le 31/07/2019 à 10:30:11
    Effectivement, c'est la maladie de ces amplis. Perso, j'ai shunté il y a une paire d'année le relais. j'ai oublié de prendre le temps de vérifier les 2 condensateurs de 63v/10000µF. Le démontage est laborieux pour accéder au dessous de la carte.

    EDIT : Cet ampli reprenant du service pour alimenter mes 2 caissons de homecinéma (et inspiré par ce tuto), j'ai décider de lui remettre un vrai relais pour profiter de la protection au cas où. J'en ai profité pour démonter et tester les 2 condensateurs de filtrage originaux : 10 et 9.9 sur 10mF ! Dans le doute j'avais commandé des 12mF mais ceux d'origine sont particulièrement robustes.
  • sim_v 2 posts au compteur
    sim_v
    Nouvel·le AFfilié·e
    Posté le 02/08/2019 à 09:39:08
    Même solution, la plus économique, prendre un relais 8 broches et plier les 2 intérieures (celles qui sont connectées avec les broches centrales au repos).
  • DOUBLE MALT 3 posts au compteur
    DOUBLE MALT
    Nouvel·le AFfilié·e
    Posté le 11/08/2022 à 11:35:09
    j'ai le même problème ,j'ai remplacé le relais mais ça n'a rien changé. peut être que quelqu'un a une autre solution.
  • xavierbzh 1269 posts au compteur
    xavierbzh
    AFicionado·a
    Posté le 11/08/2022 à 13:17:28
    Je ne sais pas. J'en ai même acheté un en panne et réparé comme ça. Donc j'en ai réparé 3 qui avaient ce souci.

    Question bête, est-ce que tu as bien fait les soudures ? Après, peut être que le nouveau est défaillant.

    Je m'y connais pas plus que cela, mais tu as bien pris le même type de relais ?

    Xavier
