Tutoriel : Sorties séparées en 3 coups de fer à souder !

Par kosmix le 18/10/2016 - (Tout public)

Bonjour !



La Rhythm Wolf est bien plus sympa à utiliser avec des sorties séparées pour un mixage plus précis et des traitements externes (EQ, compresseur, réverbe et autres effets). Le synthé bass possédant déjà sa sortie dédiée, nous allons ajouter 4 sorties individuelles : kick (BD), snare (SD), perc et hats (la cymbale ouverte et fermée étant malheureusement générée par le même instrument).



Deux méthodes s'offrent à nous :



- La plus simple consiste a câbler nos 4 sorties en plus de la sortie principale main out (celle où tous les instruments sont mixés et à laquelle s'applique la distorsion globale "Howl"). Cela veut dire que si l'on récupère les sons séparément, ils resteront néanmoins présents dans la sortie principale, sauf la basse si vous utilisez sa sortie individuelle.

- La deuxième solution, légèrement plus complexe à réaliser, consiste à utiliser des jacks avec switch, ceci afin de retirer de la sortie principale tout instrument utilisé avec sa sortie individuelle.



1 - Fournitures, outillage et démontage



4 mini jacks (3,5mm) conventionnels ainsi qu'un peu de fil électrique suffiront. Il vous faudra bien-sûr un fer à souder et de l'étain.

L'installation des jacks dans le boîtier nécessite de percer celui-ci ; une perceuse sera donc indispensable.

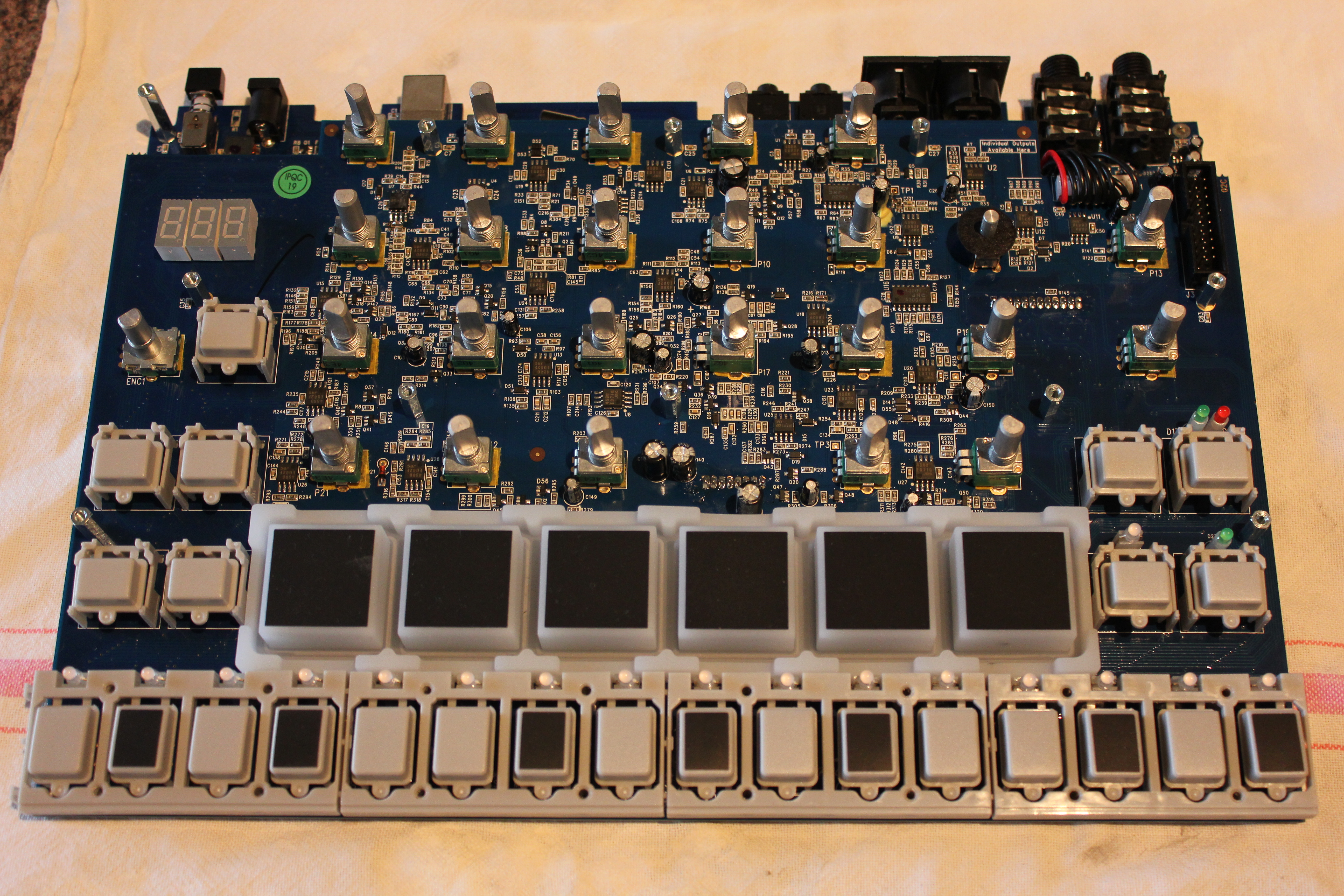

Enfin le démontage de l'appareil, quoique facile se fait à l'aide d'une simple tournevis cruciforme mais il faut commencer par retirer les flancs (en bois de plastique) à l'aide d'un embout de type "étoile". Penser à retirer les boutons, pour le reste il n'y a vraiment aucune difficulté particulière, à l'intérieur tout est en un seul bloc comme vous pouvez le voir sur la belle photo récupérée dans l'excellent test de Synthwalker :



974101



2 - Méthode simple



La modification est très très simple pour peu que vous sachiez vous servir d'un fer à souder.

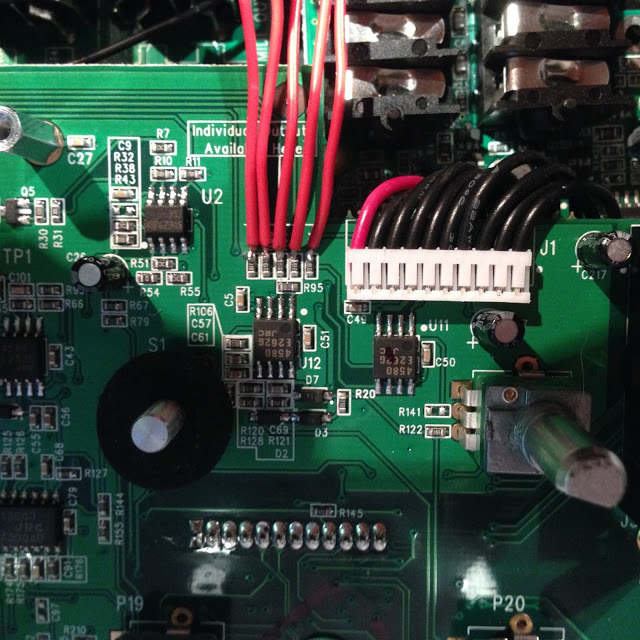

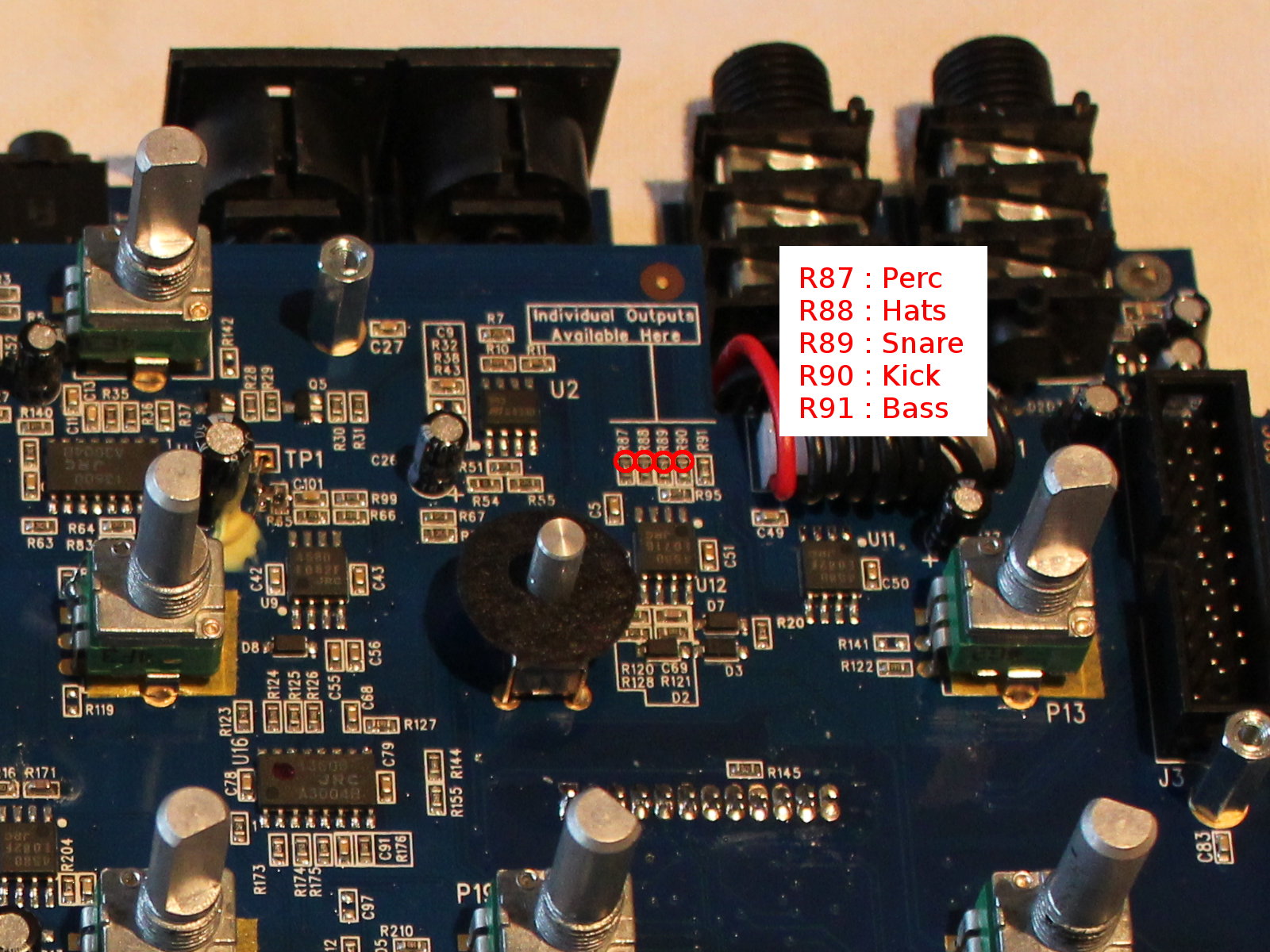

Les 4 sorties se récupèrent soit sur les résistances R87, 88, 89 et 90 :



rw mod1
IMG 0691

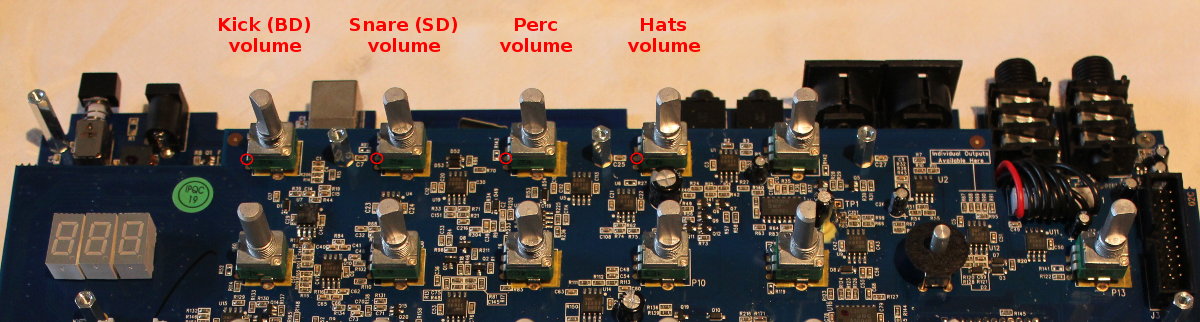

soit directement sur les potentiomètres de volume des instruments (patte/soudure du milieu) :



rw mod2

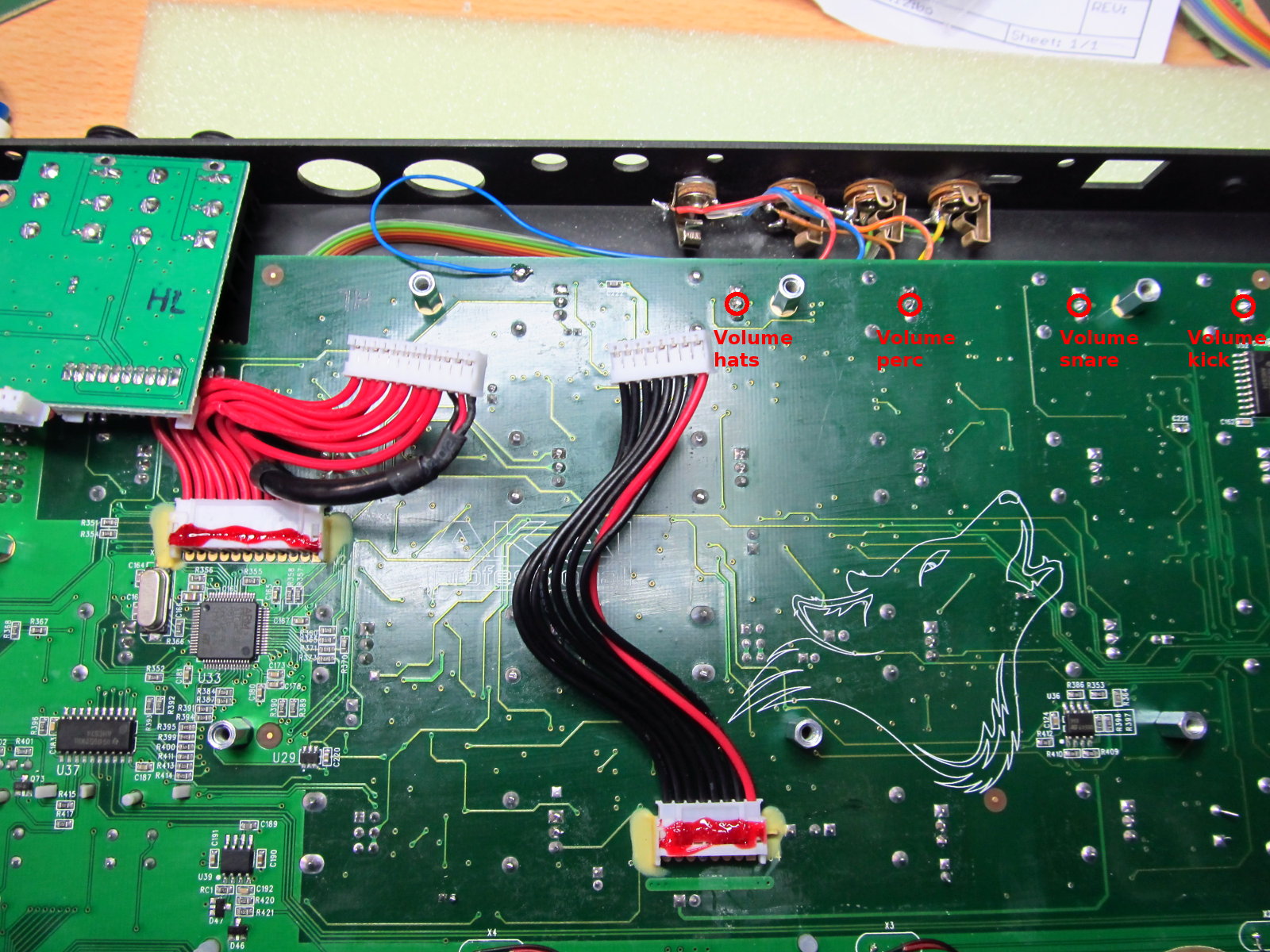

Cette solution est d'ailleurs beaucoup plus facile, l'idéal étant de souder les fils sur la face opposée de la carte électronique :



16776908730 a11dc53689 o



Les 4 fils doivent être reliés au point chaud ("tip") des jacks.

La masse ("sleeve" des jacks) est commune aux 4 sorties donc relier les 4 à une masse quelconque du circuit (exemple :  le fil bleu sur la photo précédente).

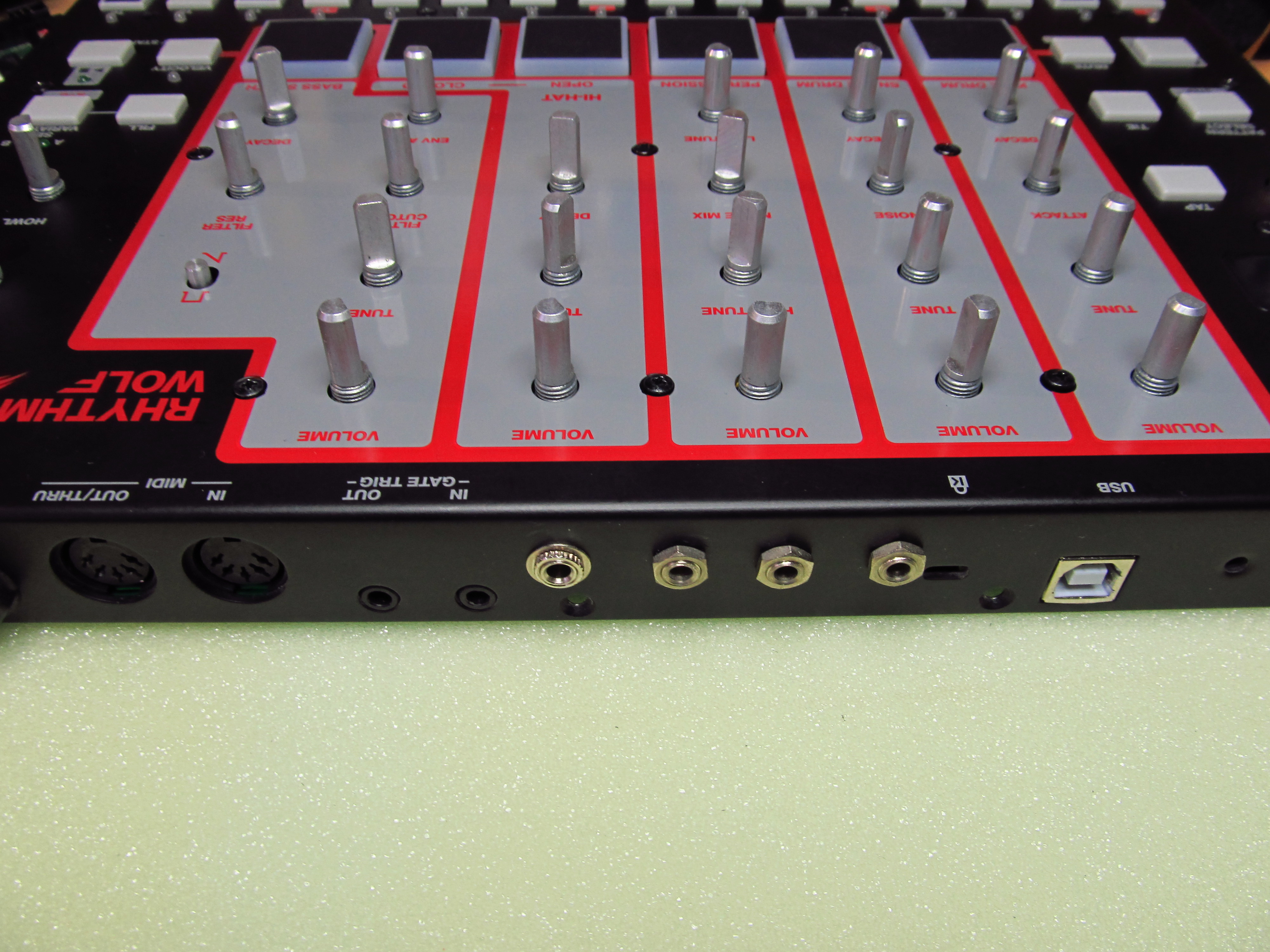

Pour l'installation des jacks un espace suffisant se trouve à l'arrière du boîtier où vous pourrez percer vos trous :



16776676168 530d9b1493 o



3 - Méthode avancée

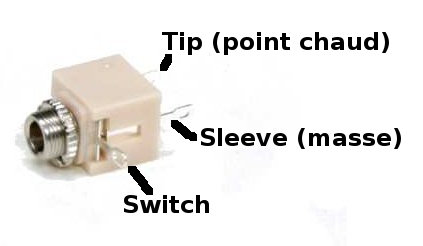

Cette méthode nécessite d'avoir des connecteurs jacks pourvus de switches, comme celui-ci :



35mm Klinkenbuchse Mono

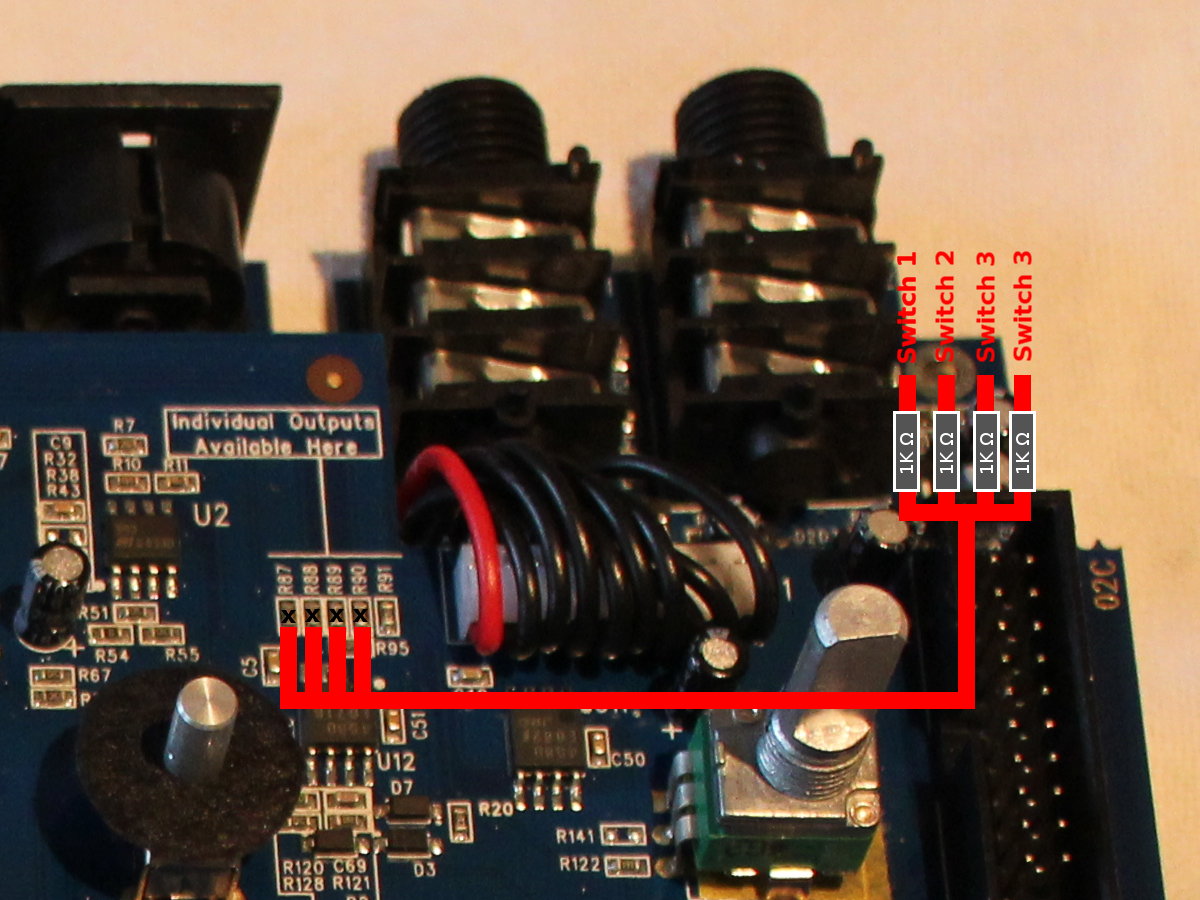

 Tout d'abord il faut retirer (déssouder) les résistances R87, 88, 89 et 90. Ensuite on va relier entre eux les points inférieurs où elles se situaient et les souder aux switches en y insérant à chaque fois une résistance de 1K Ohm :



rw mod3



Les points chauds des jacks ("tip") sont reliés soit aux points supérieurs de l'emplacement des précédentes résistances, soit directement aux potentiomètres de volume des instruments, comme dans la méthode précédente.

De-même les 4 masses  seront reliés entre elles et soudées à une masse du circuit.



Cette méthode est certes plus complexe mais ça vaut le coup car elle offre ensuite plus de flexibilité : vous pouvez utiliser la ou les sorties séparées que vous souhaitez tout en conservant le mix des autres instruments sur la sortie principale et ainsi continuer à avoir la distorsion Howl. Bref, vous faites ce que vous voulez alors que la première méthode conserve tous les instruments dans la sortie principale même si vous utilisez les sorties séparées (sauf pour la partie synthé bass qui possède d'origine sa sortie individuelle).



Voilà c'est fini :-)
