Je suis tout seul ou pas?

  • 70 réponses
  • 8 participants
  • 5 616 vues
  • 9 followers
Sujet de la discussion Je suis tout seul ou pas?

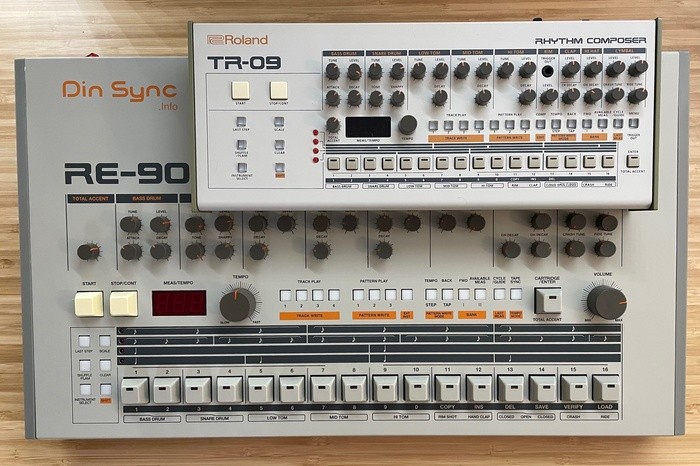

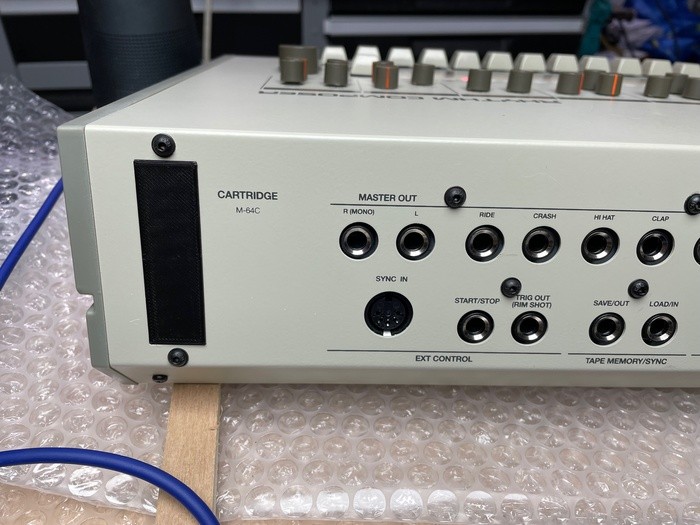

J'ai commencé à fabriquée la Re-909

Voici le séquenceur et l'alimentation dit PSU Safety :mdr:din-sync-re-909-3272769.jpg


Apparement il y a une modification à faire sur la PSU que j'avais pas vu et pas faite :furieux:

Je ne savais pas non plus que le BPM n'était pas affiché en permanence sur la TR909

ça ma fait mal au coeur de devoir souder les IC sans Support , mais on a pas le choix car il y a pas assez d'espace entre le boitier le PCB pour cela :(((
Afficher le sujet de la discussion
26
27
C’est ce que j’avais prévu juste avant de tomber sur l’autre système beaucoup plus simple non? Ça ne fonctionne pas?

Ca me fait chier d’acheter pour 30€ de rainbow ribbon.. surtout que je lance justement une commande chez tayda..

[ Dernière édition du message le 29/09/2021 à 18:22:32 ]

28
Cherche pas chez tayda il n'y a pas de cable plat. prendre un truc tout fait avec des prises dupond c'est pas terrible ... En plus tu risques de recevoir 40 cables et pas un cable plat ...

Pour avoir déjà utilisé des prises dupond je peux te dire que c'est pas terrible ça tient pas et fait des mauvais contactes , pour moi c'est à fuir ...

Si tu comptes utiliser le cable avec des prise molex une fois les prises coupé tu n'auras plus 30 cm de long en plus ...

il y a aussi chez aliexpress c'est peut être moins cher...

[ Dernière édition du message le 29/09/2021 à 20:26:00 ]

29
J’ai pris ça ducoup!

https://www.ebay.fr/itm/Cable-ruban-10-Core-24-AWG-10-m-Multicolore-PP001502-/154471068862?mkcid=16&mkevt=1&_trksid=p2349624.m2548.l6249&mkrid=710-127635-2958-0

J’espère que ca ira!
30
Re Zéph!

Dis moi tu peux m’expliquer pour quoi le fait de mettre un support sur la ride pourrai poser pb..? Je préférerai en mettre sur les ROM egalement. Tu déconseilles ducoup?

Merci
31
Tu veux le mettre ou ton support sur la petite carte ou comme moi sur le grand PCB?

Si tu veux faire comme moi tu verras que le montage de l'adaptateur sera un peu compliqué. il faudra aussi mettre les supports basique pas ceux qui sont rond ...

32
Je pensais mettre le support sur le grand PCB puis venir clipser les ROM (avec adaptateur)! Ça existe des supports qui acceptent les grosses pattes de l’adaptateur de ROM? Socket tulipes??

Après si c’est galère je vais peut être pas me prendre la tête et souder direct..
J’hésite également pour les NJM4558L. As tu mis des supports? Intérêt pour toi?

Merci et à+

[ Dernière édition du message le 06/10/2021 à 12:50:05 ]

33
Yo les gars! Petit retour sur le câblage.
Impossible pour moi de sertir correctement avec la pince achetée sur tayda. Le pb étant que les dents sont trop larges et obligent à sertir le fil et la gaine en même tps mais impossible sans aller abîmer le bout du connecteur. Zepherin est exactement la même pince que tu as? Et les crimp XH?
Après des heures de vidéos internet J’ai décidé d’investir dans une pince PA-09! Et la putin c’est le bonheur (voir photo).
Néanmoins certaines crimp ne rentrent pas dans les connecteurs.. Sur les 9/10 pins version jaunâtre ca passe mais sur les 3 et 6 pins que j’ai reçu en version blanches aucun de mes
Connecteurs ne rentrent!!peut être avez vous une idée de ce qui bloque..?

A+

34
J'ai pas utilisé des prise JST XH mais des molex.
Par contre j'ai ressèment essayé les JST XH et en effet la pince molex n'est pas adapté faute au ergot qui sert le cable qui sont très long.
C'est quoi ta pince PA-09 ?
En fait j'ai trouvé , j'aime pas trop ce genre de pince tu dois t'y reprendre en 2 fois avec les molex bof bof ....
En plus ça ma l'air plutôt aller pour les JST XH.

Par contre je ne comprend pas ta remarque -> obligent à sertir le fil et la gaine en même tps
C'est ce que l'on veux en fait :mdr:

Mais pourquoi as tu acheté des prises JST HX au lieu des prise molex ???

[ Dernière édition du message le 16/10/2021 à 23:56:15 ]

35
Hello Zephyrin!

Que veux tu dire par prise? J’ai acheté des connecteurs molex et crimp XH comme tu m’as dit?! Pour la pince oui l’idéal aurai été une pince qui fait les serti en une fois mais comme je disais, sur la tayda, les dents sont trop larges pour les crimp XH et de plus les serti sont vraiment dégeulasses..
Pour la pince je trouve pas mal de sertir d’abord le câble et de vérifier si il tient bien et ensuite de sertir la gaine pour renforcer..
Ce que je comprends pas c’est pourquoi les crimp XH que j’ai commandé ne rentre pas dans mes connecteurs Molex…

Bien à toi
36
Molex et JST sont 2 marques qui fabrique des prises (connecteur et crimp)

Chez molex on utilise plutôt la série KK 254 et chez JST la série XH.
Donc si tu as acheté des prises de type molex KK et des grimp pour connecteur XH c'est normal que cela n'aille pas ensemble ...

Ici molex KK ou equivalent chinois

ici des prise JST XH

37
Hello Zeph!

Merci!

Putin quel enfer il n’est nul part mention de la compatibilité avec les prise JST et il est même écrit Molex dans le produit..
Je suis bon pour une nouvelle commande de contact KK ducoup!din-sync-re-909-3914659.png

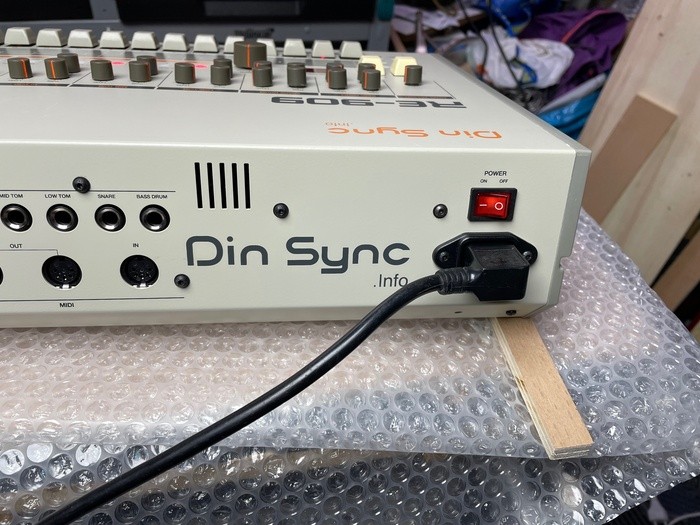

Au final pour l’alim j’ai pu commander chez syntonie une alim AC 15V Et pour clone Nava.

[ Dernière édition du message le 21/10/2021 à 14:52:53 ]

38
Plutôt ça ducoup?!


[ Dernière édition du message le 21/10/2021 à 16:57:41 ]

39
Apparement oui

Ce sont les CRIMP TERMINAL CONNECTOR 2.54MM SKU A-837

Du coup tu verras que la pince que je t'ai dit marche bien en fait :facepalm:

40
Bonjour,
Je n'ai jamais monté de kit mais je passe à l'action, j'ai besoin de votre soutien et je ne suis pas le seul je pense.
Je viens de commander le boîtier RE 909 et m'apprête à commander le RE-909 bundle avec en plus 1 BA662.
J'ai du mal à comprendre ce qu'il me manque.
Je pense qui serait bien de proposer une liste de toutes les pièces/ composants (avec références et QT) nécessaires à acheter en plus des éléments cités au dessus nécessaire pour faire fonctionner cette RE 909.
Il y a un site internent de références pour acheter cela ?

Merci de votre retour,

Electroniquement
41
Hello!

Il y a une liste (BOM) de tout les composants à acheter et les magasins ou tu peux te les acheter sur le site Dinsync. Il te manquera l’alimentation que j’ai perso acheté sur syntonie et les connecteurs, et les câbles pour le câblage. On a pas mal échangé la dessus sur le forum donc je t’invite à relire l’historique.

Les composants rares il y a des packs sur eBay avec tout les composants rares c’est plus cher mais au moins tu as tout dedans. Sinon faut chercher les composants un à un faisable aussi!
A+
42
normalement tu trouveras la BOM ici

https://shop.re-303.com/build-it-2/

Par contre si tu veux économiser un peu d'argent tu peux regarder les composants équivalents chez Tayda plutôt que chez mouser.
Certain doivent être pris sur ebay comme par exemple le firmware ...
43
Merci pour votre retour ! @keratokone @djzephyrin
44
Une idée du prix TTC de cette RE 909 sans compter la main d'oeuvre ?
45
Tu as déjà 300 à 350 € de boitier le kit 450 €
100 € de plus pour l'alimentation interne
pour les composants je pense que tu as entre 200 et 300 €

Donc je dirait pas loin de 1000 € à la louche.
46
Hello les gars!

Le mainboard est pret à être mis sous tension!
Merci pour les câbles Zeph! Nikel en effet avec la pince tayda et les bons contacts.
Seul bémol il me manque un potentiomètre de 100k (VR21). J’avais deux 500Ohm..Dinsync m’envoie ca semaine pro. mais j’hésite à mettre sous tension en attendant? Est ce dangereux pour le circuit du fait que le potard le relie à la masse?
Le 100KA sont différent des 100KB?

Au fait qu’avez vous utilisez pour les relier le mainboard à l’alim? Du 24awg ca suffit?

Merci et Bon week end à tousdin-sync-re-909-3983175.jpeg
!

[ Dernière édition du message le 13/11/2021 à 18:08:19 ]

47
Oui les KA et les KB sont different au niveau de la courbe de résistance en fonction de la position du curseur
A -> logarithmique ou aussi appelé audio
B -> Linéaire
En gros sur un 100kb au milieu tu es à 50K de chaque coté alors que sur un 100KA tu 20-30 k d'un coté et 80-70 de l'autre


Il me semble qu'il y a la masse qui est relié grâce au potards d'ailleurs.
Je te conseille de tester le séquenceur tout seul d'ailleurs

[ Dernière édition du message le 14/11/2021 à 15:24:13 ]

48
Hello Zeph! Yes séquenceur sous tension est ok! Je vais ce soir tester tt les fonctions en detail!

Pour l’alim 15V du Mainboard le 24 awg ca suffit? Y’a 3 cable a tirer c’est ca? Y’a 4 sorties sur l’alim!

Bonne soirée

49
Du 24 awg ça v le faire.
Il y a 3 cable oui il me semble +15 -15 et masse non ?
50

Vaut mieux mettre un connecteur 4 pin avec du Molex non?? Droit ou à 90•? J’ai pas le case encore.
J’ai aussi peur que les socket que j’ai mis sur la ride et la crash soient trop épaisses et que les ICs touchent le case.. ca va être drôle si je dois dessouder les 2 supports.. :non:

[ Dernière édition du message le 15/11/2021 à 11:10:53 ]
