Je suis tout seul ou pas?

70 réponses
8 participants
5 498 vues
9 followers

djzephyrin

8060

Je poste, donc je suis

Membre depuis 21 ans

Sujet de la discussion Posté le 17/02/2021 à 21:02:40

J'ai commencé à fabriquée la Re-909

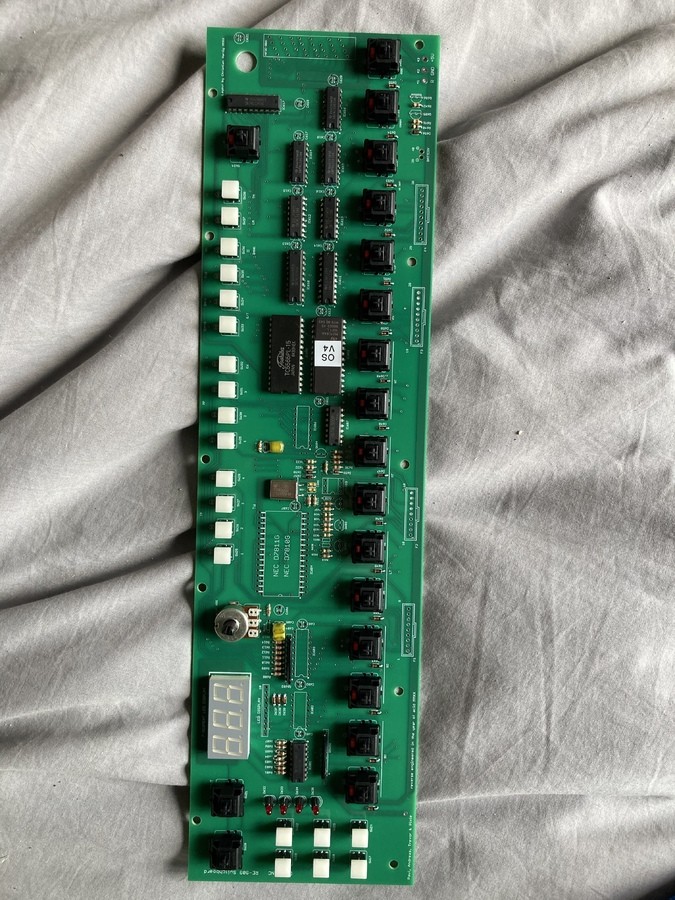

Voici le séquenceur et l'alimentation dit PSU Safety :mdr:

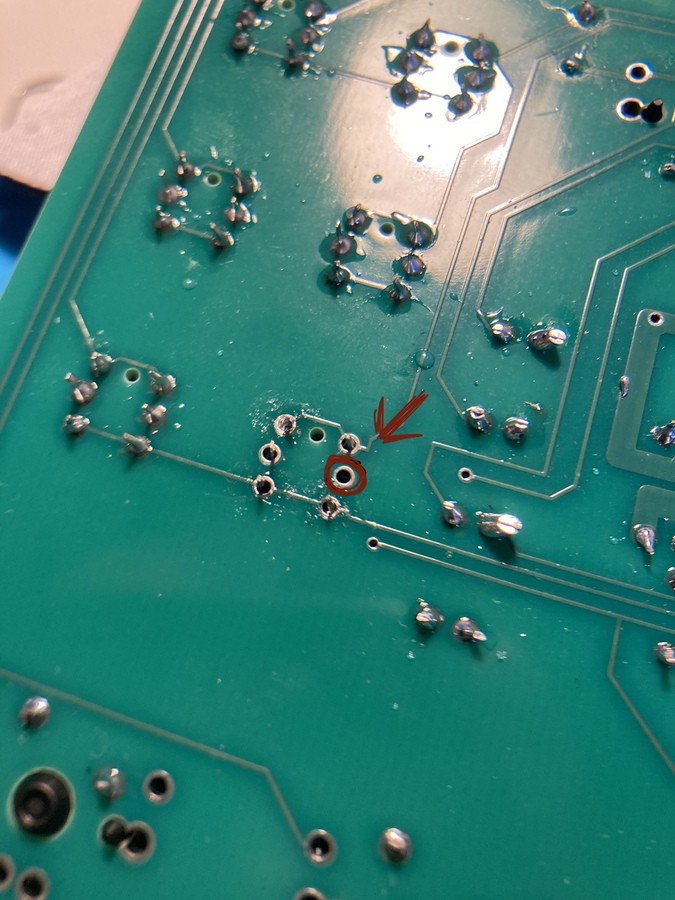

Apparement il y a une modification à faire sur la PSU que j'avais pas vu et pas faite :furieux:

Je ne savais pas non plus que le BPM n'était pas affiché en permanence sur la TR909

ça ma fait mal au coeur de devoir souder les IC sans Support , mais on a pas le choix car il y a pas assez d'espace entre le boitier le PCB pour cela :(((

Afficher le sujet de la discussion

keratokone

Nouvel·le AFfilié·e

Membre depuis 13 ans

21 Posté le 22/09/2021 à 13:10:39

Hello les gars! https://

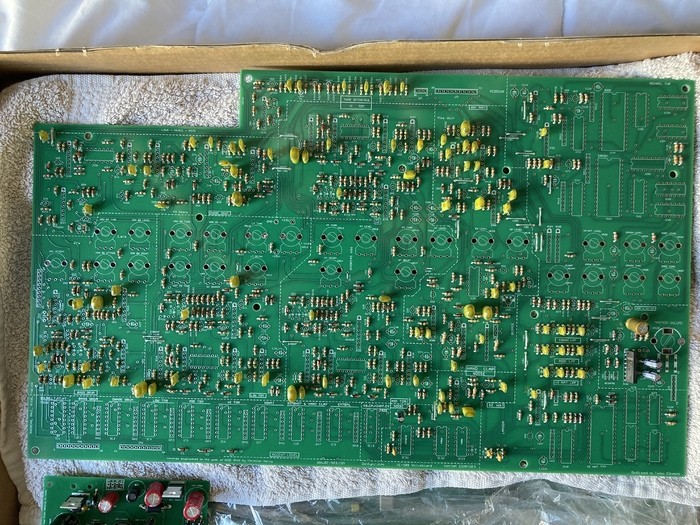

Ça avance tranquillement ici!

Tjs pas trouvé cette alim en AC jvoudrai un truc vraiment quali!
Si jamais vous avez une ref!

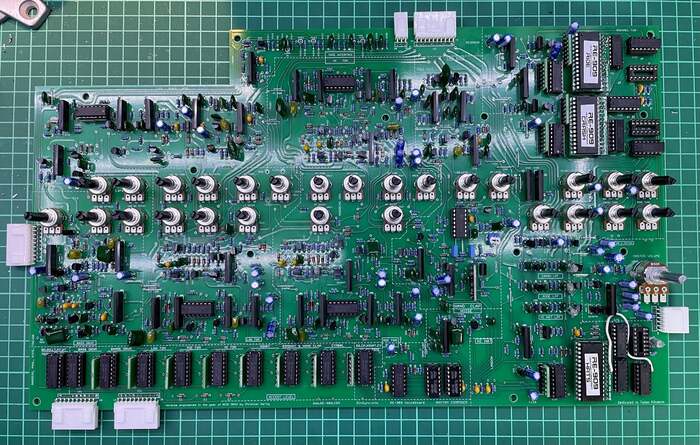

Avez vous mis des supports pour tout les IC sur le Voiceboard? La socket que j’ai mis en IC55 bloque la ride (IC avec adaptor)..

A +

[ Dernière édition du message le 27/09/2021 à 22:07:00 ]

keratokone

Nouvel·le AFfilié·e

Membre depuis 13 ans

22 Posté le 28/09/2021 à 17:56:47

Re les gars!

Pour les câblage, je n’ai pu choper que du AWG 28

Est ce trop petit? Il faut les connecteur mâles (à 90°), sockets femelles et les pinces adéquates. Des molex en normes 24 seront trop grands j’imagine...?

D’autre part pour insérer les câbles dans les pinces type molex j’ai vu qu’il fallait un outil molex.. Faisable sans? Pas trop chiant?

Au fait @djzephyrin ta ride c’est ok? Tu as trouvé le pb?

Bien à vous

[ Dernière édition du message le 28/09/2021 à 18:06:21 ]

djzephyrin

8060

Je poste, donc je suis

Membre depuis 21 ans

23 Posté le 28/09/2021 à 19:23:03

My ride merde je pense que cela vient du fait que j’ai mis un support d’IC pour les rom . J ai mis des support IC partout sur la Voicemail board. Pour les molex j’ai une pince à sertir acheter sur eBay . Maintenant on trouve la même chez tayda pour pas cher.

C’est faisable sans avec une pince ou en soudant mais ça prend plus de temps. Si tu fais beaucoup de montage , ce qui risque de t’arriver comme la plus part des gens , l’achat d’une pince est incontournable, comme la station air chaud.

Elle m’la servit pour enlever rapidement et proprement 40 prise molex à 3 pin.

Pour le transfot il n y a que velleman qui le fait…
Donc t’auras pas trop le choix. Sinon après tu passes au transfot interne comme moi.
AWG 28 c’est trop petit sur eBay tu vas trouver du awg 24

[ Dernière édition du message le 28/09/2021 à 19:26:27 ]

keratokone

Nouvel·le AFfilié·e

Membre depuis 13 ans

24 Posté le 29/09/2021 à 17:13:04

Salut zephyrin merci pour ta réponse.

Tu as donc utilisé des sockets en plus des adaptateurs ROM!
Pas de pb avec la socket de l’IC 55?? qui pour moi empêche d’enfoncer au max l’adaptateur de la ride…

Pour le câblage, je suis tombé la dessus https://www.taydaelectronics.com/premium-jumper-wires-awg24-female-female-300mm-pack-of-40.html" rel="ugc noopener" target="_blank"> https://www.taydaelectronics.com/premium-jumper-wires-awg24-female-female-300mm-pack-of-40.html avec des connecteurs compatible en 2,54: https://www.taydaelectronics.com/40-pin-2-54-mm-angle-single-row-pin-header.html" rel="ugc noopener" target="_blank"> https://www.taydaelectronics.com/40-pin-2-54-mm-angle-single-row-pin-header.html

Il y’a plus qu’à brancher et couper les connecteurs si besoin pour souder directement le câble sur le switchboard?! Après c’est peut être pas aussi costaud que des connecteurs type molex? Mais quand je vois la galère rien que pour choper un simple rainbow 24awg..

Dernière petite question il me manque loctocoupleur H11L3M. Est il substituable?

Merci!

[ Dernière édition du message le 29/09/2021 à 17:21:13 ]

djzephyrin

8060

Je poste, donc je suis

Membre depuis 21 ans

25 Posté le 29/09/2021 à 18:01:21

Tu vas pas acheter cela !
C'est plutôt cela qu'il te faut
https://www.ebay.fr/itm/363226204266?ssPageName=STRK%3AMEBIDX%3AIT&_trksid=p2060353.m2749.l2649" rel="ugc noopener" target="_blank"> https://www.ebay.fr/itm/363226204266?ssPageName=STRK%3AMEBIDX%3AIT&_trksid=p2060353.m2749.l2649

Et chez Tayda

La pince

Citation :

https://www.taydaelectronics.com/hardware/hand-tools/sn-28b-crimping-tool-plier-0-25-1-mm-for-awg-28-18.html

Citation :

https://www.taydaelectronics.com/connectors-sockets/wafer-housing-crimp-terminal/serie-2500-2-54mm.html

Par exemple

Citation :

https://www.taydaelectronics.com/connectors-sockets/wafer-housing-crimp-terminal/serie-2500-2-54mm/crimp-terminal-connector-xh-2-54mm.html

https://www.taydaelectronics.com/connectors-sockets/wafer-housing-crimp-terminal/serie-2500-2-54mm/wafer-connector-2-54mm-9-pins-right-angle.html

https://www.taydaelectronics.com/connectors-sockets/wafer-housing-crimp-terminal/serie-2500-2-54mm/housing-connector-2-54mm-9-pins.html

djzephyrin

8060

Je poste, donc je suis

Membre depuis 21 ans

26 Posté le 29/09/2021 à 18:03:21

keratokone

Nouvel·le AFfilié·e

Membre depuis 13 ans

27 Posté le 29/09/2021 à 18:18:27

C’est ce que j’avais prévu juste avant de tomber sur l’autre système beaucoup plus simple non? Ça ne fonctionne pas?

Ca me fait chier d’acheter pour 30€ de rainbow ribbon.. surtout que je lance justement une commande chez tayda..

[ Dernière édition du message le 29/09/2021 à 18:22:32 ]

djzephyrin

8060

Je poste, donc je suis

Membre depuis 21 ans

28 Posté le 29/09/2021 à 19:46:26

Cherche pas chez tayda il n'y a pas de cable plat. prendre un truc tout fait avec des prises dupond c'est pas terrible ... En plus tu risques de recevoir 40 cables et pas un cable plat ...

Pour avoir déjà utilisé des prises dupond je peux te dire que c'est pas terrible ça tient pas et fait des mauvais contactes , pour moi c'est à fuir ...

Si tu comptes utiliser le cable avec des prise molex une fois les prises coupé tu n'auras plus 30 cm de long en plus ...

il y a aussi chez aliexpress c'est peut être moins cher...

[ Dernière édition du message le 29/09/2021 à 20:26:00 ]

keratokone

Nouvel·le AFfilié·e

Membre depuis 13 ans

29 Posté le 03/10/2021 à 12:35:09

J’ai pris ça ducoup!

https://www.ebay.fr/itm/Cable-ruban-10-Core-24-AWG-10-m-Multicolore-PP001502-/154471068862?mkcid=16&mkevt=1&_trksid=p2349624.m2548.l6249&mkrid=710-127635-2958-0

J’espère que ca ira!

keratokone

Nouvel·le AFfilié·e

Membre depuis 13 ans

30 Posté le 03/10/2021 à 15:01:46

Re Zéph!

Dis moi tu peux m’expliquer pour quoi le fait de mettre un support sur la ride pourrai poser pb..? Je préférerai en mettre sur les ROM egalement. Tu déconseilles ducoup?

Merci
