Tutoriel

Ajout d'une prise d' alimentation DC 5 volts

Par Anonyme le 08/01/2017 - (Tout public)
Agrandir
Ajouter ce produit à
  • Mon ancien matos
  • Mon matos actuel
  • Mon futur matos
Roland TR-09
Photos
1/716
Roland TR-09

Boîte à rythmes de la marque Roland appartenant à la série Boutique

8/10

ATTENTION : un minimum de connaissance en éléctronique et electricité nécessaire !



Si vous souhaitez vous débarrasser des piles et éviter les problèmes de synchro lié l'utilisation du midi et de l'usb (décalage du beat etc...)

Utiliser une alim DC (-) au milieu (5 à 6V 1000ma max) !



TR testé avec une alim USB 5V avant et soucis de synchro avec le câble MIDI branché !



Avec cette manip plus de problèmes.

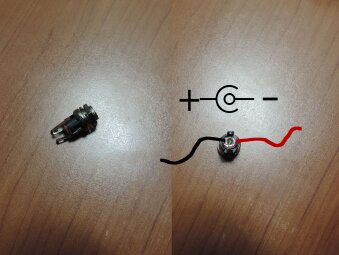

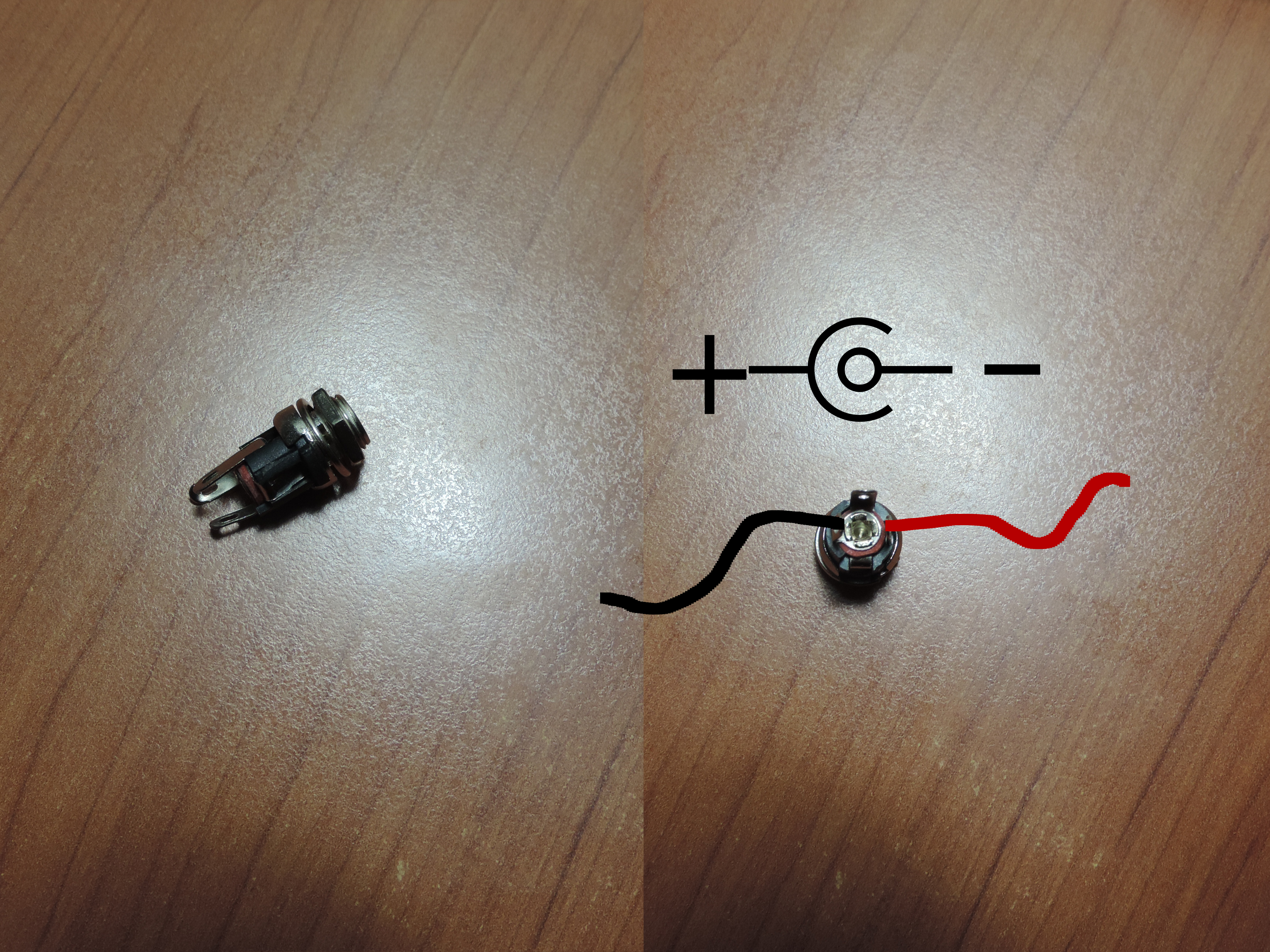

DSCN0185

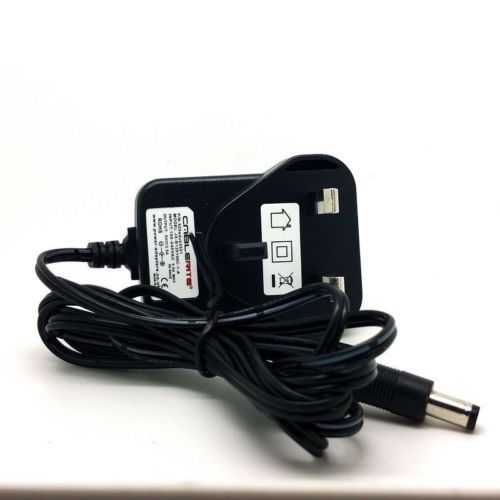

d link dvc 1000 router ac dc new 5v 2a power supply cable [5] 18910 p





Pour cela souder deux câbles sur les points d'alim du bloc piles (photo 2 et 3) et un jack DC avec le moins au milieu (le câble noir) et hop une alim...;)

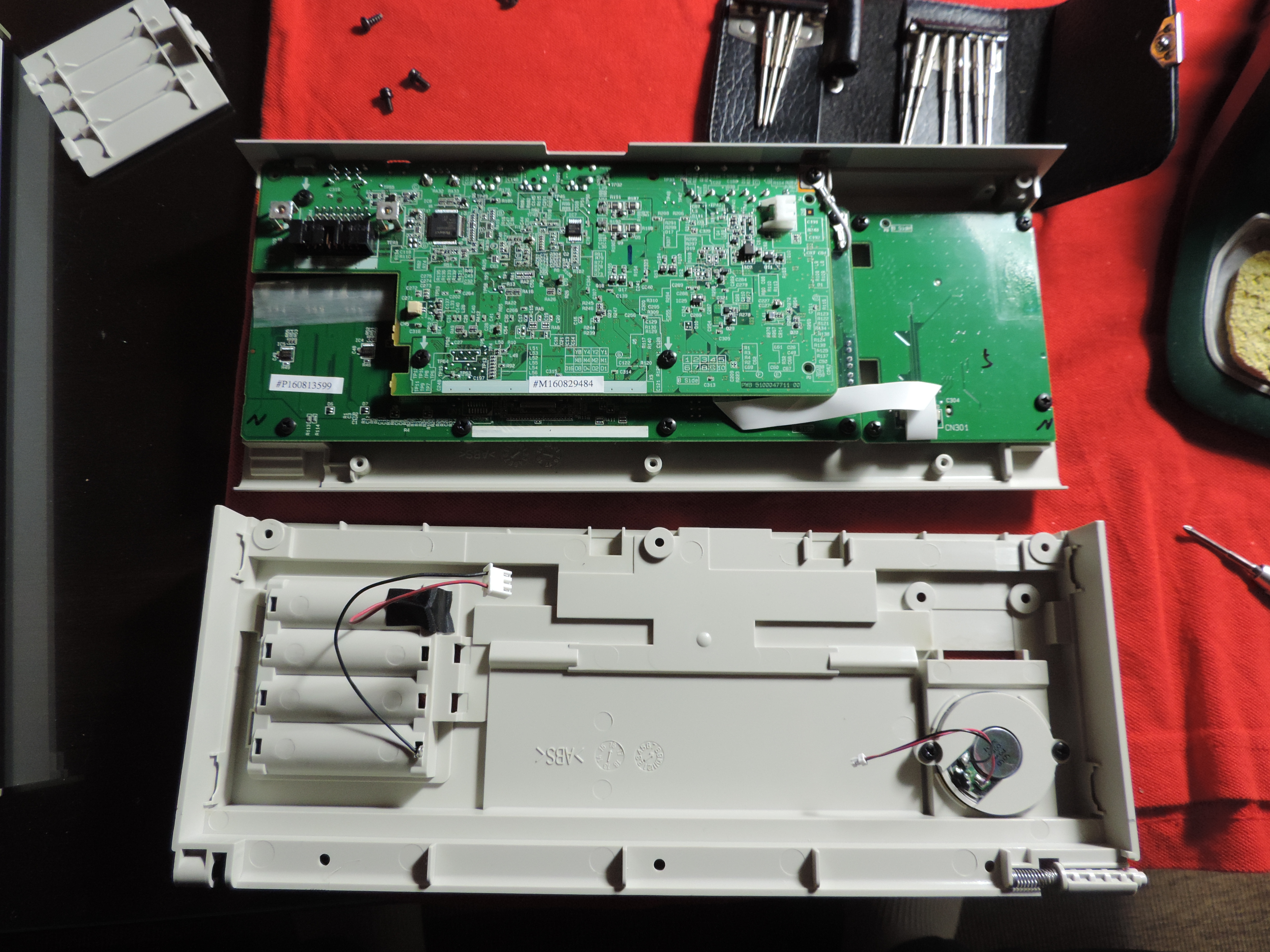

Roland TR-09 : DSCN0172.JPG

 ATTENTION aux 2 fiches (détrompeur) pendant le démontage du panneaux arriére !

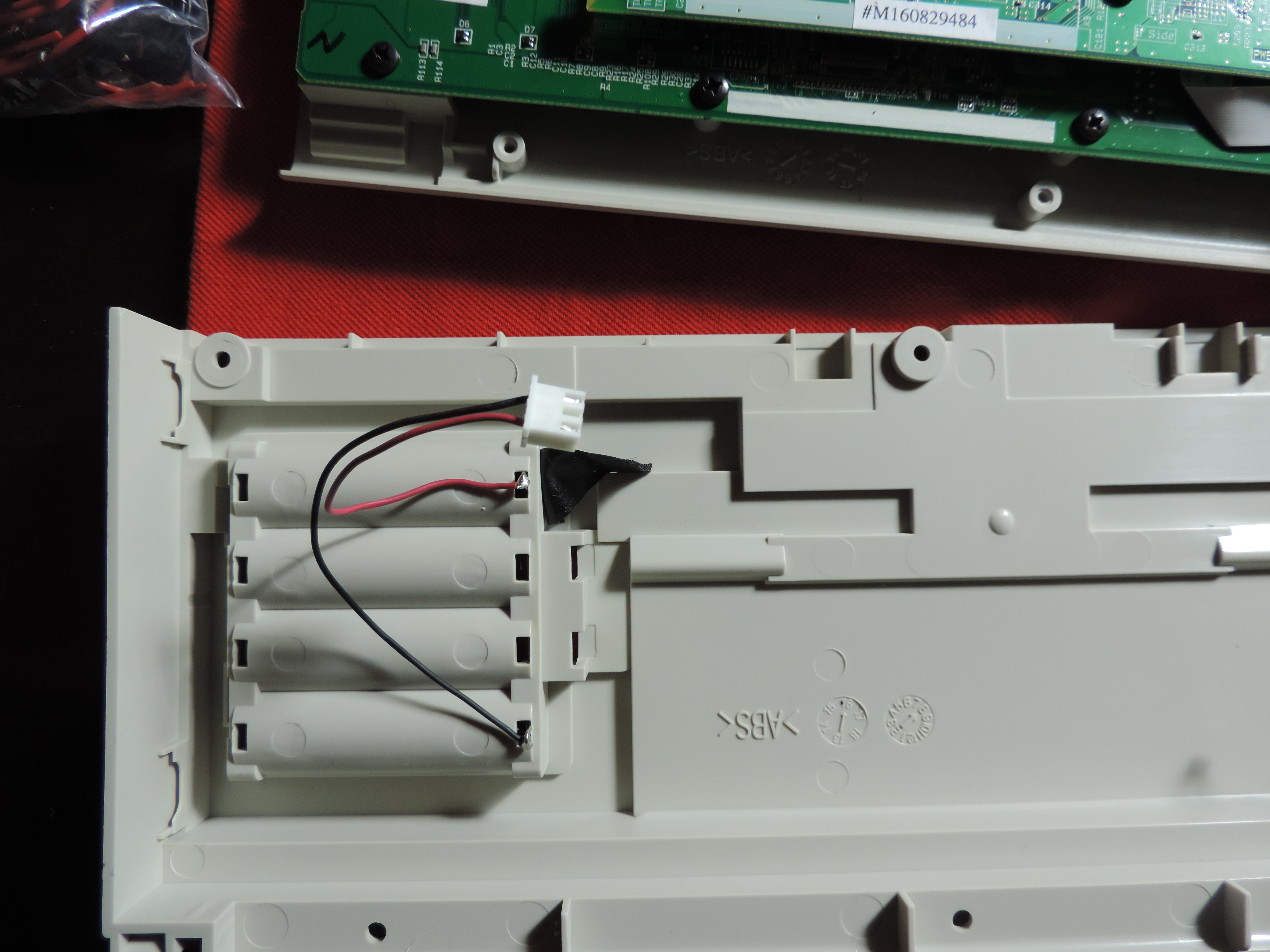

Roland TR-09 : DSCN0173.JPG

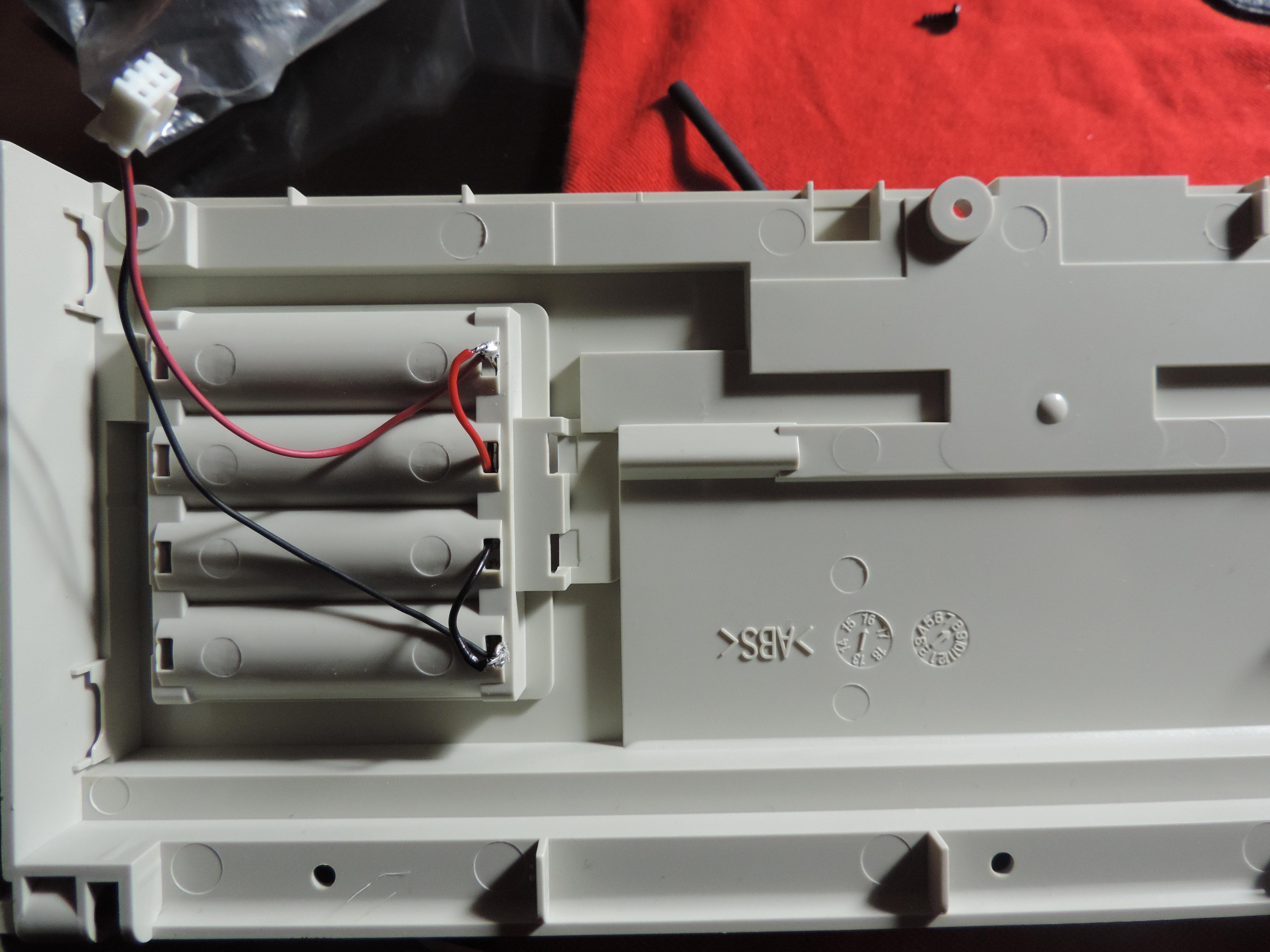

Roland TR-09 : DSCN0176.JPG

Souder et passer les câble avant de souder le jack DC !

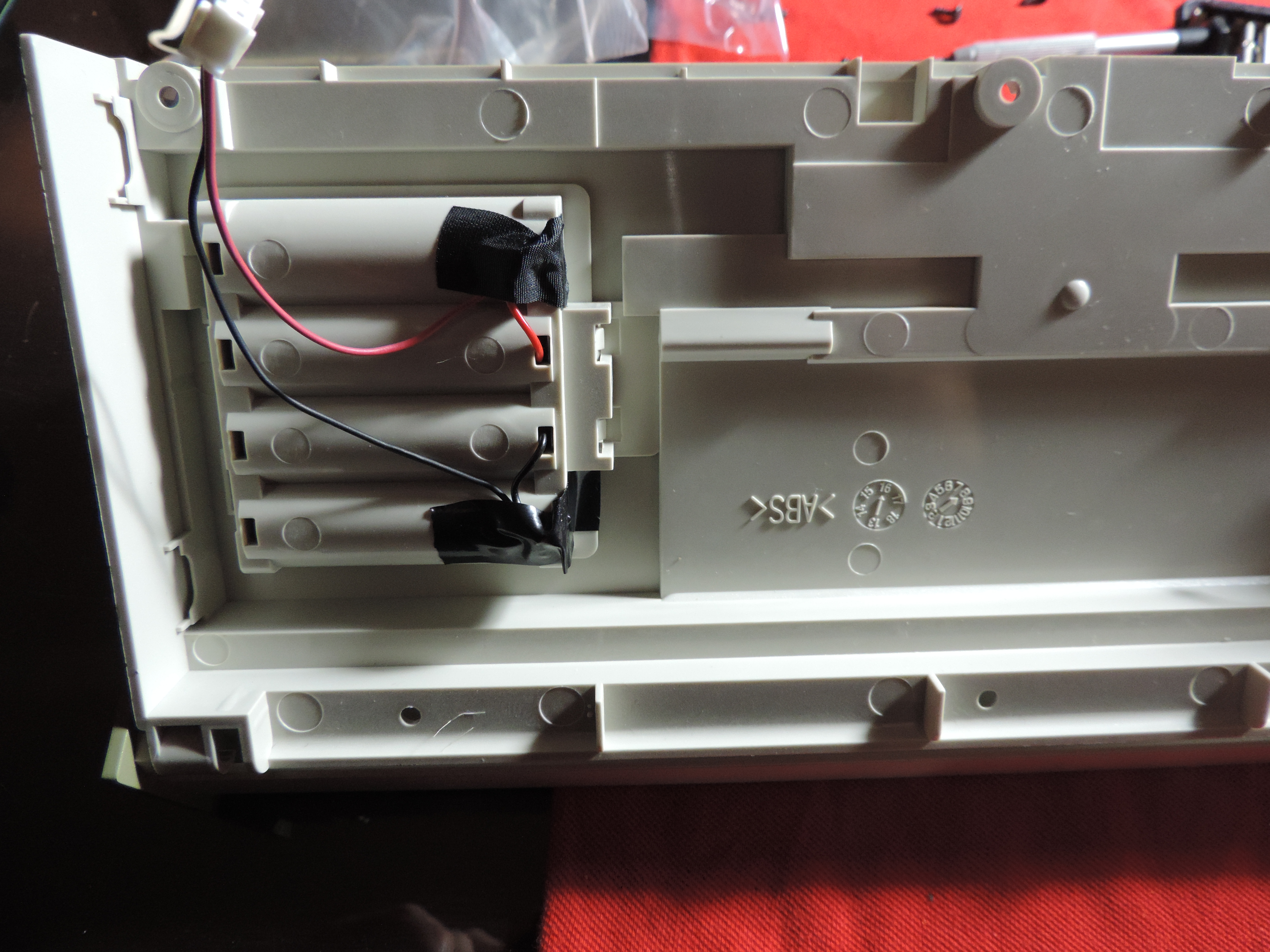

Roland TR-09 : DSCN0179.JPG

 Penser à bien souder le câble (-) au centre !

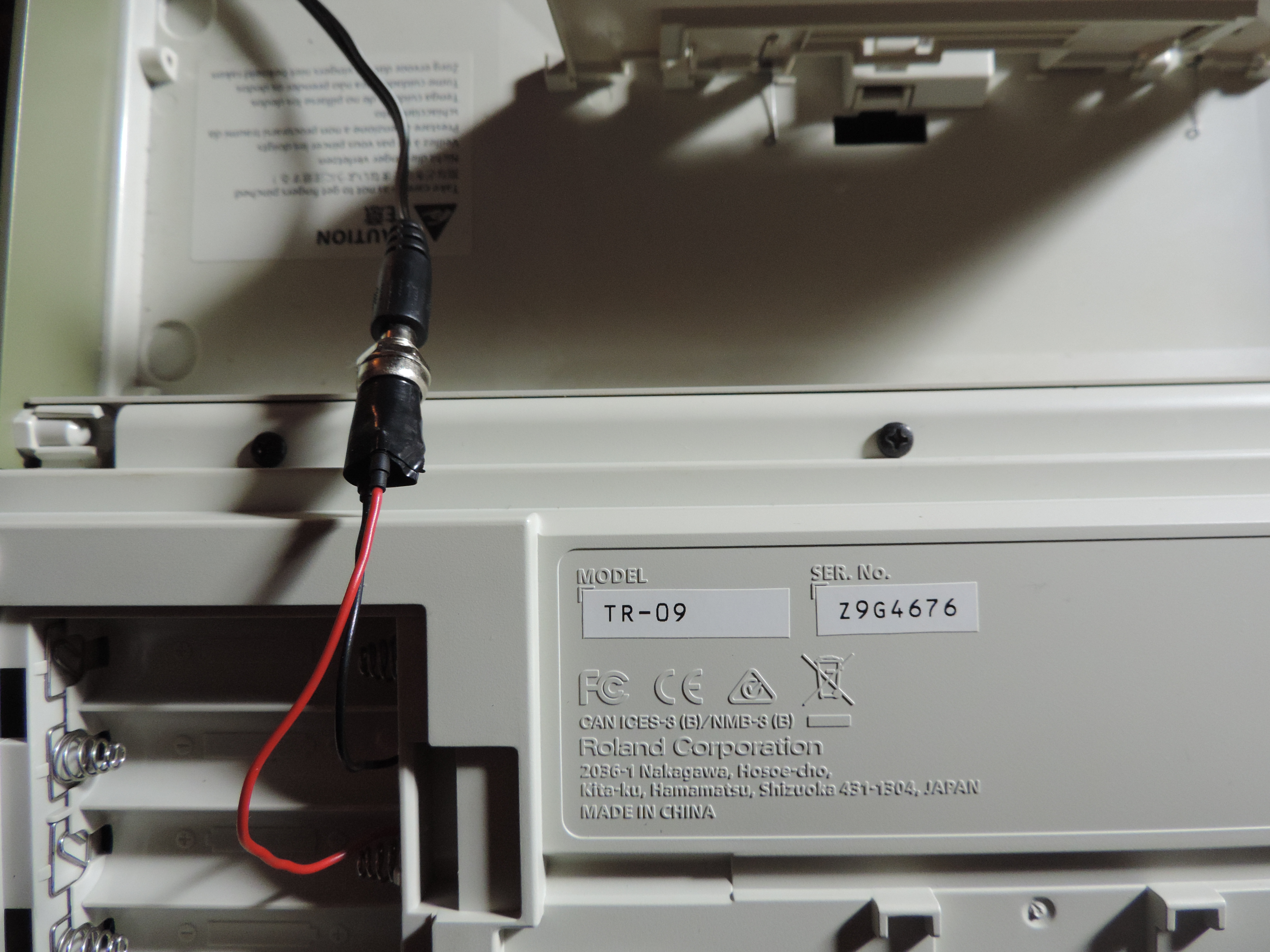

Roland TR-09 : DSCN0180.JPG

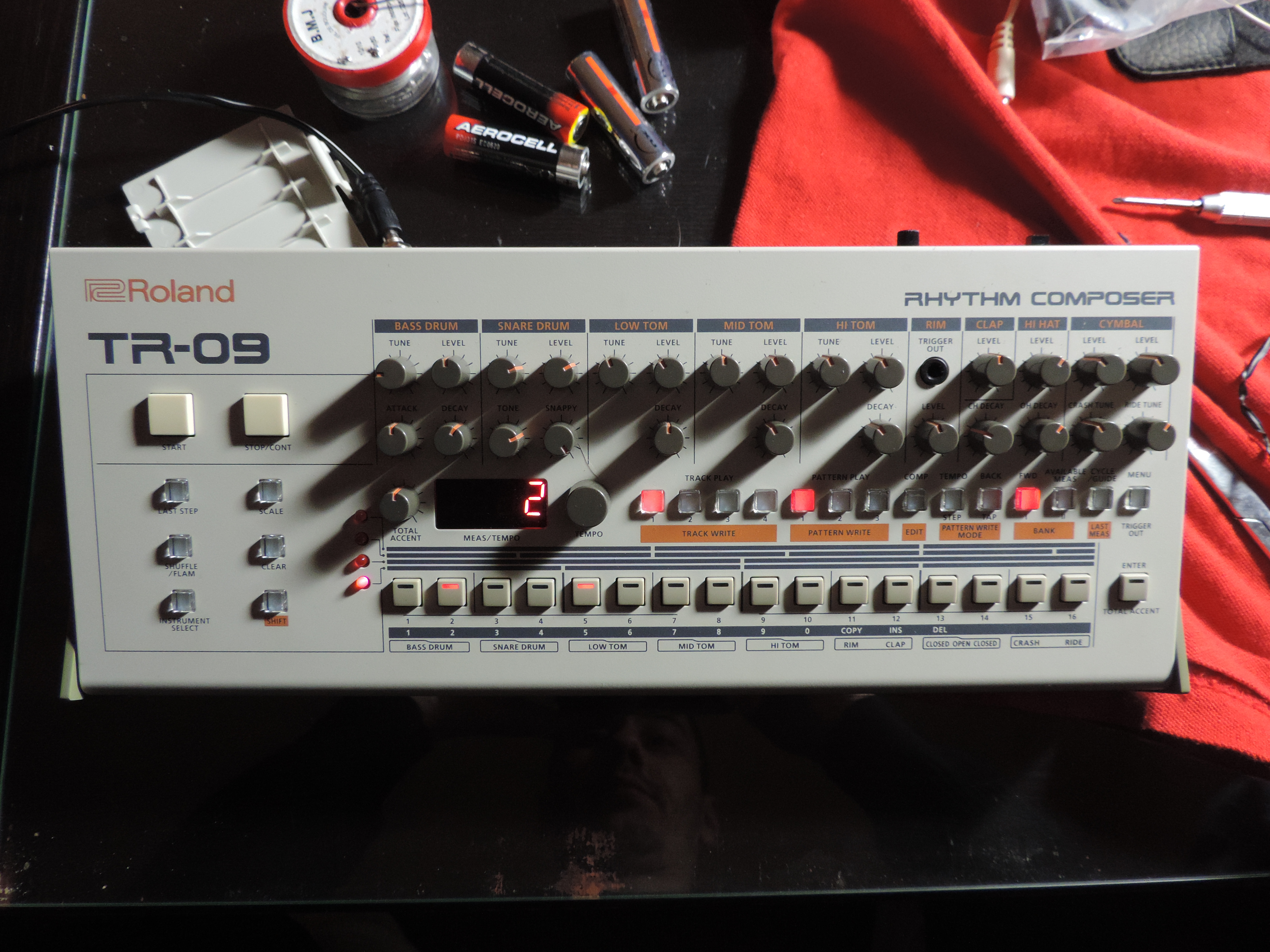

Roland TR-09 : DSCN0182.JPG



L'avantage, modif non destructive et réversible !
