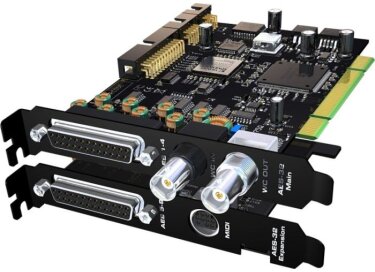

RME Audio HDSP AES 32

• Fabricant : RME Audio
• Modèle : HDSP AES 32
• Catégorie : Cartes son internes PCI/ISA
• Fiche créée le : 03/02/2007

L' Hammerfall DSP AES-32 est une interface AES/EBU au format PCI. Elle offre 8 entrées AES (16 canaux) et 8 sorties (16 canaux) à 192 kHz.

La carte est également équipée de deux ports d'entrée/sortie MIDI, d'une entrée/sortie Word Clock. Elle est compatible avec le module optionnel TCO pour la synchronisation Time Code LTC et Vidéo.
L'AES-32 est la réponse de RME à l'attente de nombreux professionnels pour une solution AES incluant les fonctionnalités et la qualité des produits de la marque.

Cette interface est la solution tout en un, parfaite pour les professionnels du monde du broadcast, de la télé, du théâtre et de la scène.

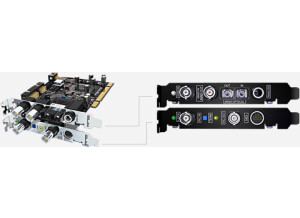

La carte principale contient l'entrée/sortie Word Clock et un connecteur Sub D 25 broches, offrant 4 entrées/sorties AES (8 canaux) via un épanoui standard (brochage Tascam).

L'entrée Word Clock bénéficie d'une isolation galvanique via un transformateur et opère automatiquement en mode single, double ou quad speed.
La carte d'extension ajoute les canaux audio 9 à 16 ainsi qu'un épanoui offrant 2 ports d'entrées/sorties MIDI. Elle ne requiert pas de port PCI.

L'AES-32 inclut les fonctionnalités suivantes:
• Support des 16 canaux à 192 kHz
• Support natif du transfert numérique en mode Double et Quad Wire
• Conversion directe entre ces formats
• SteadyClock : réduction de Jitter et régénération d'horloge
• TotalMix : mixeur 512 canaux avec résolution interne de 42 bits
• 54 indicateurs de niveau crête et RMS pris en charge par le FPGA de la carte

Grâce au TotalMix basé sur le DSP, les 16 entrées et sorties peuvent êtres mixées, distribuées et routées librement sur les 16 sorties physiques disponibles.

Jusqu'à 8 sous-mixes stéréo indépendant offrent des possibilités de monitoring sans équivalent. L'incroyable fenêtre de matrice permet de copier/coller, lier ou grouper les différents canaux faisant de l'AES-32 un puissant dispatching, distributeur, routeur convertisseur et splitter.

Enfin TotalMix peut être entièrement piloté en MIDI même en mode autonome.

De plus le DSP calcul les crêtes et le niveau RMS des 48 canaux audio sans causer de surcharge du processeur.

Le module Time Code Option (TCO) de l'HDSP 9632 peut être utilisé avec l'AES-32 pour la synchronisation sur Time Code LTC ou Vidéo.
Grâce au SteadyClock, le TCO extrait non seulement une position absolue mais également un Word-Clock propre et à très faible jitter.

L'Hammerfall DSP AES-32 possède une mémoire de configuration pour les réglages les plus importants de la carte.
Pendant le démarrage de l'ordinateur et avant le chargement du pilote, l'AES-32 utilise la dernière fréquence d'échantillonnage utilisée, la configuration master/slave et le format AES. Ceci permet d'éliminer les parasites et les problèmes d'horloge durant le redémarrage de l'ordinateur.

Un boîtier de connexion BOB-32 optionnel au format 19" est également disponible.
Son design innovant permet l'accès aux connecteurs XLR par l'avant ou l'arrière du rack, au choix de l'utilisateur.
Il est pourvu de connecteurs Sub-D avec un brochage standard Yamaha ou Tascam permettant son utilisation avec d\'autres matériels compatibles.

SPECIFICATIONS

Les réglages
La boite de dialogue des réglages s'affiche par un simple click sur l'icône dans la barre des tâches. La fenêtre clairement agencée et l'affichage de statut des signaux d'entrée, du mode d'horloge et de la fréquence d'échantillonnage rend l'utilisation de cette carte simple et agréable.

SyncCheck
Le travail avec des sources numériques multiples implique non seulement de savoir si les sources sont correctement verrouillées mais également synchronisées.

Dans le cas contraire des pertes de signal ou des craquements peuvent dégrader l'audio.
La technologie SyncCheck développée par RME vérifie tous les signaux d'entrée et affiche leurs états actuels.
En mode Master, la synchronisation des opérations à l'horloge interne est contrôlée constamment. Cette technologie permet la détection immédiate des erreurs.

ICC (Intelligent Clock Control)
La technologie SyncCheck et AutoSync a évoluée dans le nouveau Intelligent Clock Control du système Hammerfall DSP. HDSP est le seul système d'entrées/sorties numérique capable de mesurer et d'afficher les fréquences de toutes les sources d'horloge, même celles du Word Clock.

En se basant sur sa validité et la fréquence d'échantillonnage actuelle, le système décide directement au niveau matériel, de la source d'horloge à utiliser de manière automatique.
Le système HDSP offre une gestion souple des horloges tout en gardant un control total sur les multiples entrées numériques.

SteadyClock™ permet à l’HDSP AES32 de contrôler librement sa fréquence d'échantillonnage.
La boite de dialogue offre un choix direct des fréquences les plus usitée dans le monde de l'audio et de la vidéo.
En addition, deux faders offre un réglage libre de la fréquence d'échantillonnage en temps réel sur des plages de +/-4% et +/-0,4%.

• 8 entrées numériques AES (16 canaux)
• 8 sorties numériques AES (16 canaux)
• 1 sortie stéréo analogique/casque
• 1 entrée/sortie Word-Clock sur BNC, terminaison 75 ohms commutable
• 2 entrées/sorties MIDI

• Taille des buffers / latence : 1.5 ms, 3 ms, 6 ms, 12 ms, 23 ms, 46 ms, 93 ms et 186ms
• ASIO zero CPU load technology: 0% d\'usage processeur même lors de l'utilisation
des 128 cannaux
• Réglages de la carte: Modifiables en temps réel
• Modes d'horloge: Slave et master avec sélection master/slave automatique et intelligente.
• Monitoring zéro-latence: Sous mixes sans latence et ASIO Direct Monitoring
• Sources de synchro: 8 x AES, Word Clock et interne
• Fréquences d\'échantillonnage: 32 kHz à 192 kHz ou variable (Synchro /Word Clock)
• Plages de fréquences d'échantillonnage: 28 kHz à 204 kHz
• Jitter: Inférieur à 1ns.
• Tolérance au jitter: La carte peut se synchroniser sans problèmes sur des signaux ayant
jusqu'à 100 ns de jitter
• Livré avec Digicheck, l'outil de mesure, d'analyse et de test

FORMAT DES PILOTES :
• Windows XP/Vista/7, 32 et 64 bit
• Mac OS X (Core Audio et Core MIDI).

RÉFÉRENCE MARQUE : HDSPe AES
