Astuce : Remplacement de l'alimentation de la Motu 24i/o

Par calande le 30/05/2013 - (Confirmé)

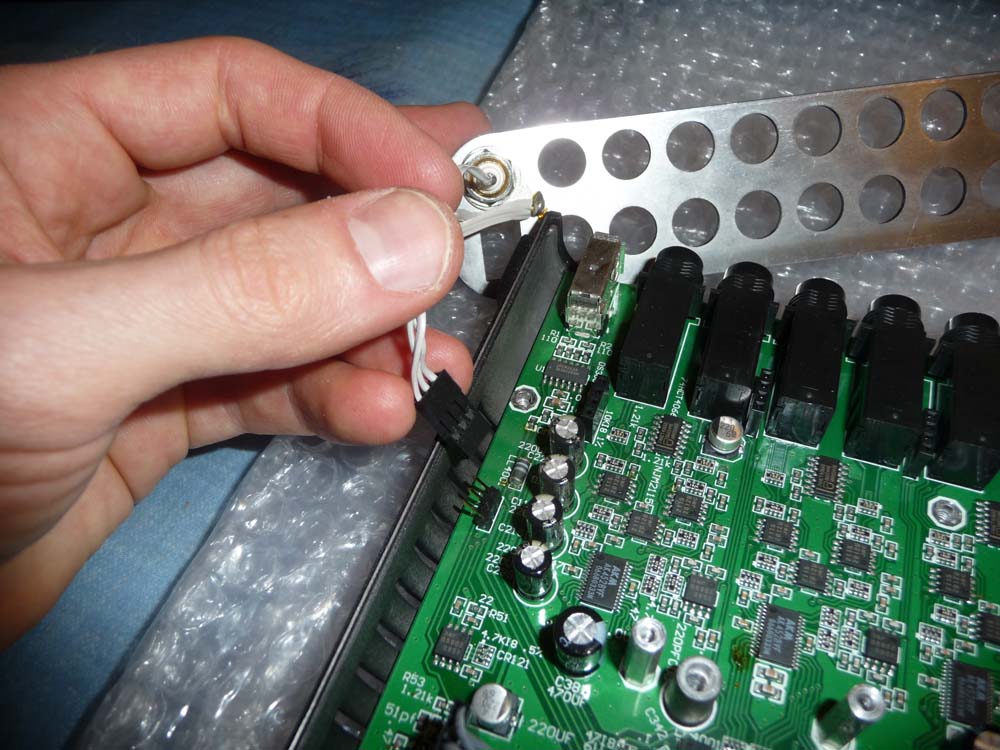

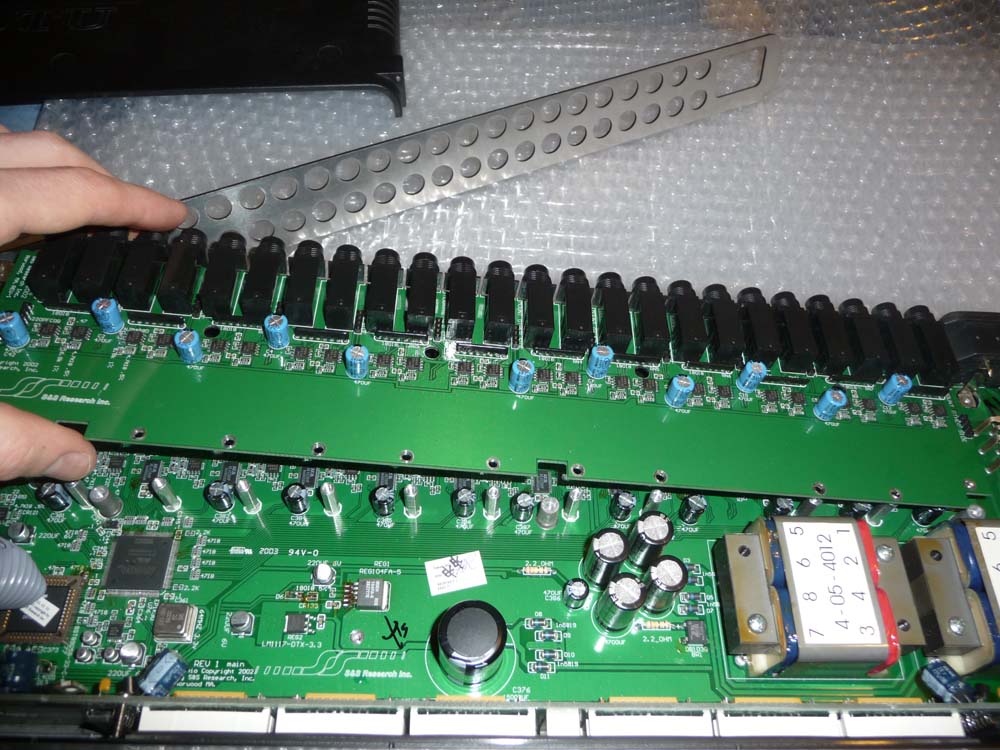

Il est possible de changer l'alimentation de la Motu 24i/o si celle-ci est défectueuse. Vérifier d'abord que le problème ne vient pas d'ailleurs (fusible de fondu, cordon défectueux, soudure décollée, etc.).

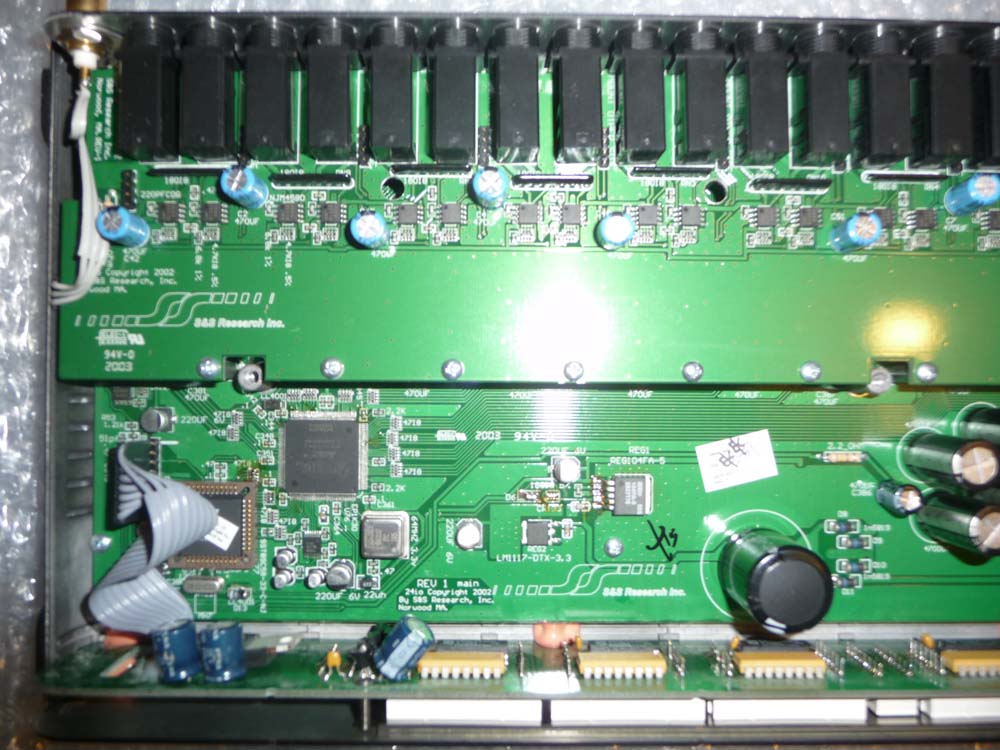

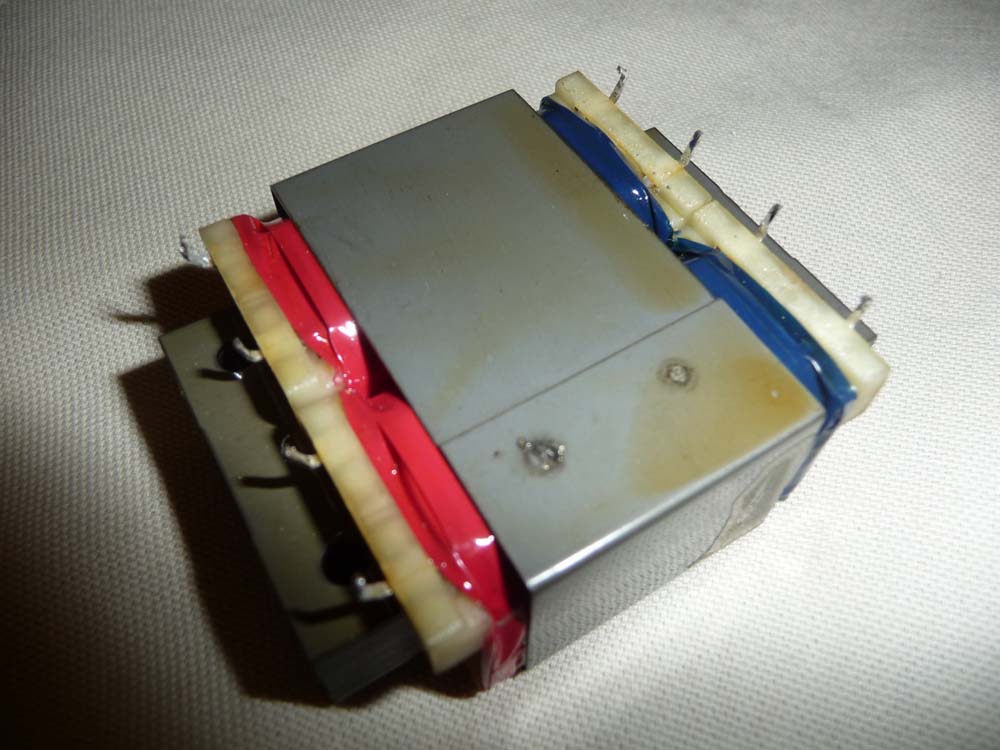

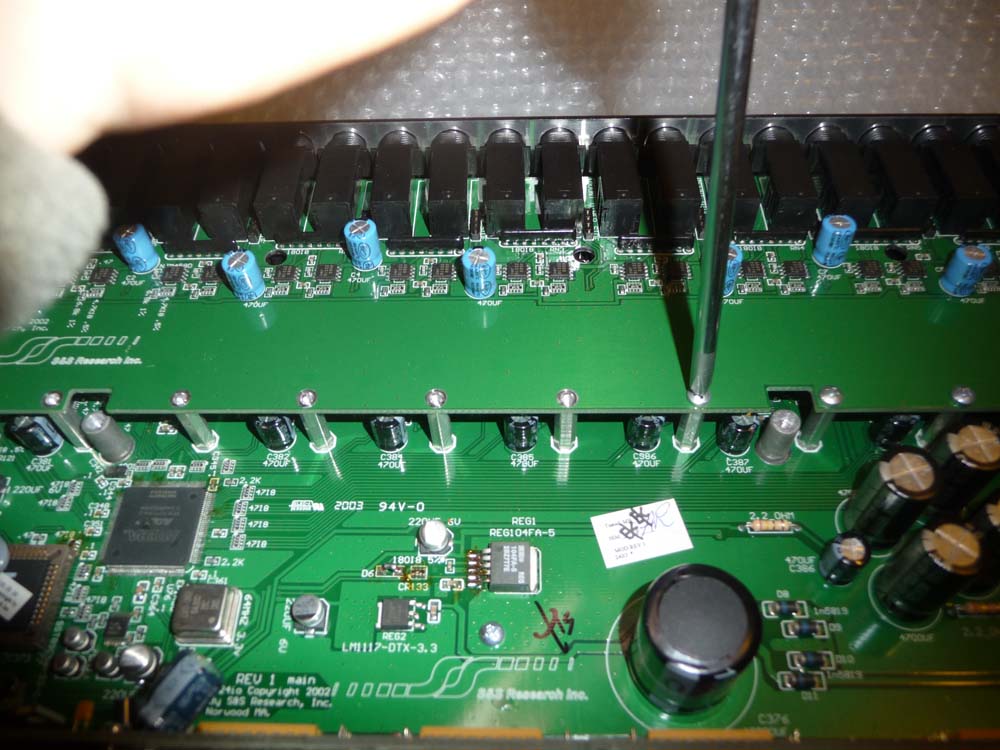

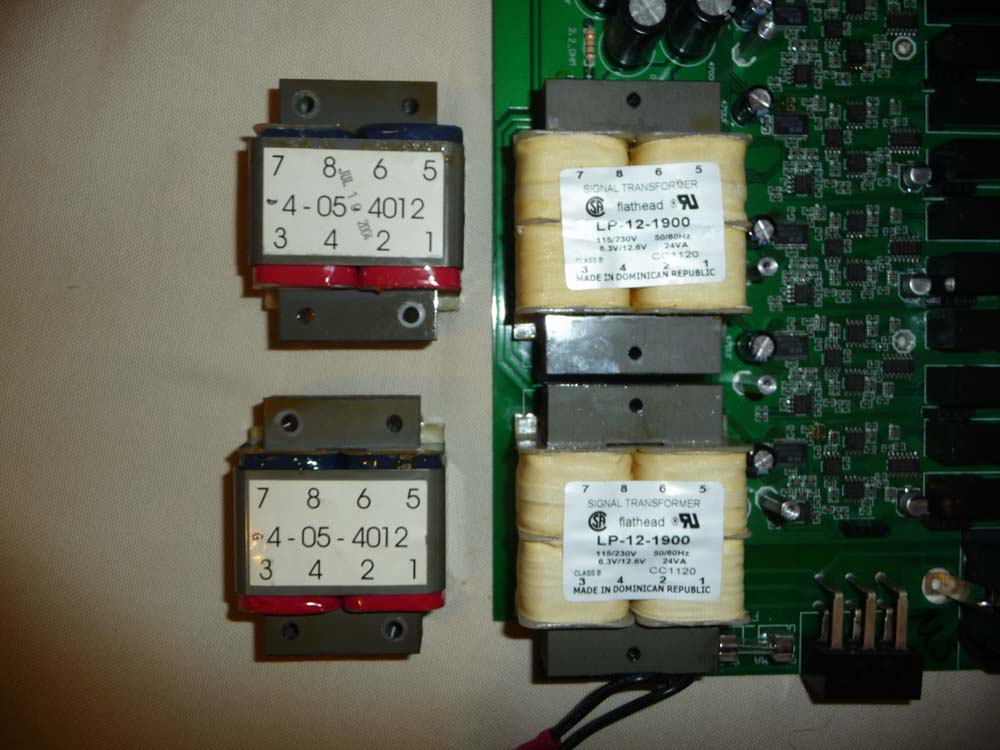

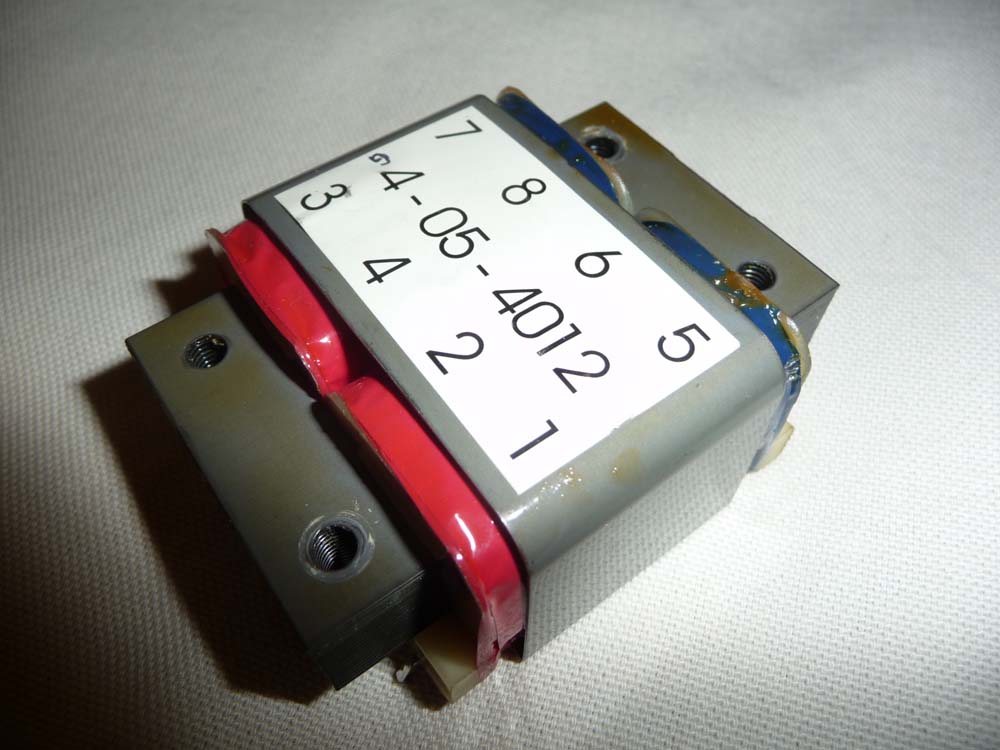

Si vous voulez utiliser le même modèle d'alimentation, il vous faut une alimentation MCI Transformers, référence 4-05-4012.

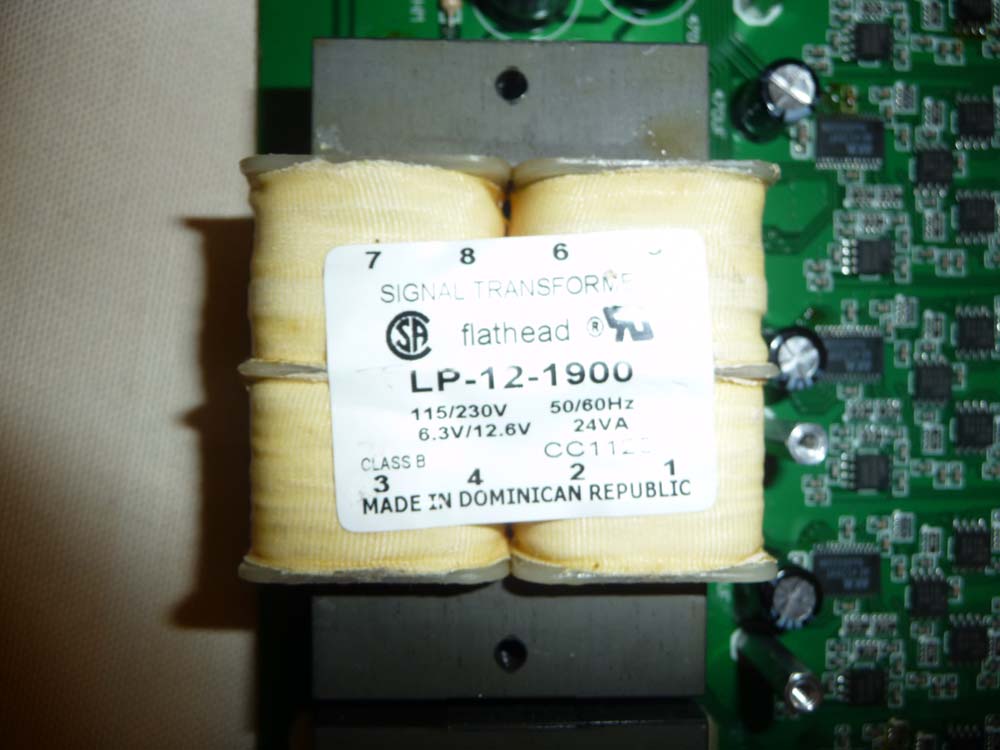

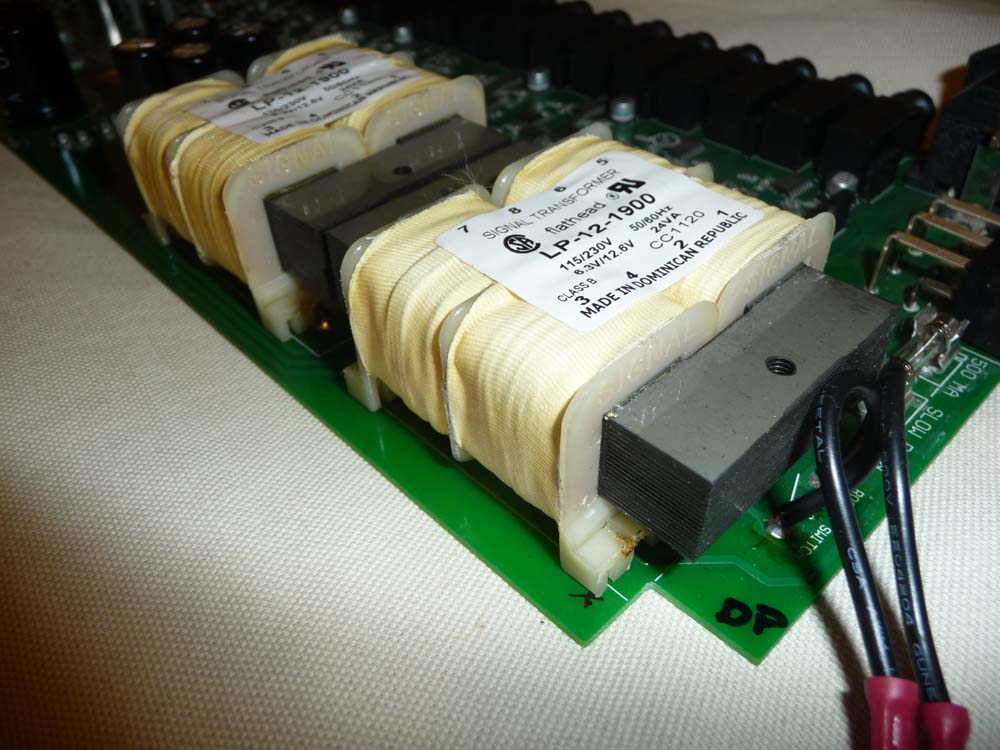

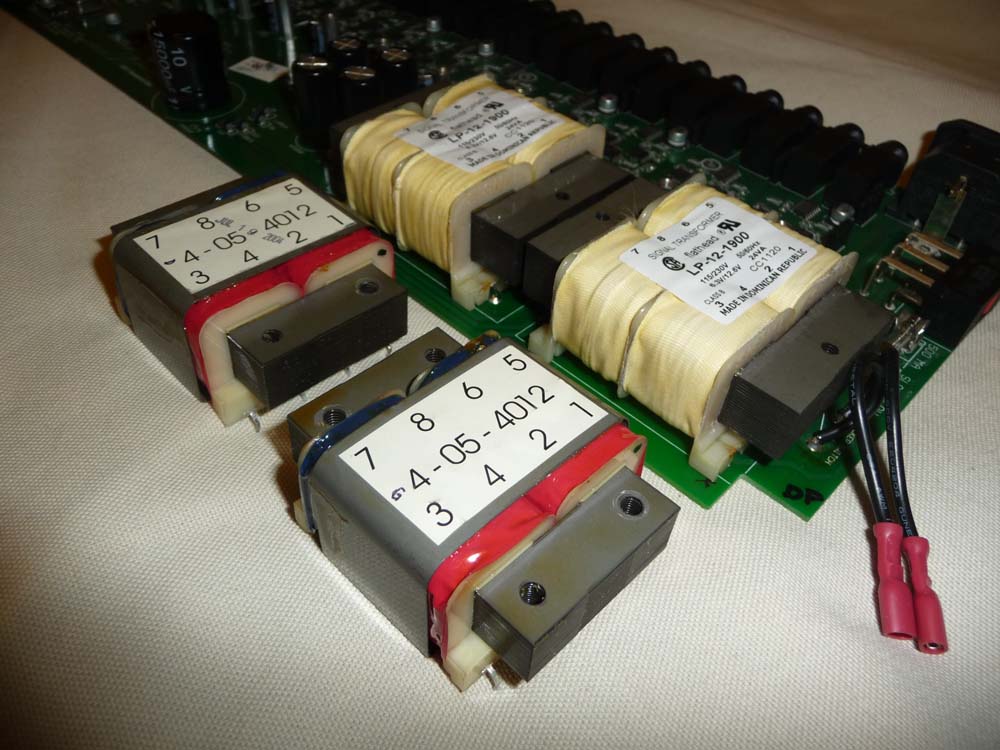

Il est aussi possible d'utiliser un modèle légèrement plus encombrant comme le Signal Transformer LP-12-1900 (fiche technique), modèle qui requiert de rabattre les pattes afin de les déporter pour qu'elles tombent en face des trous du circuit imprimé.

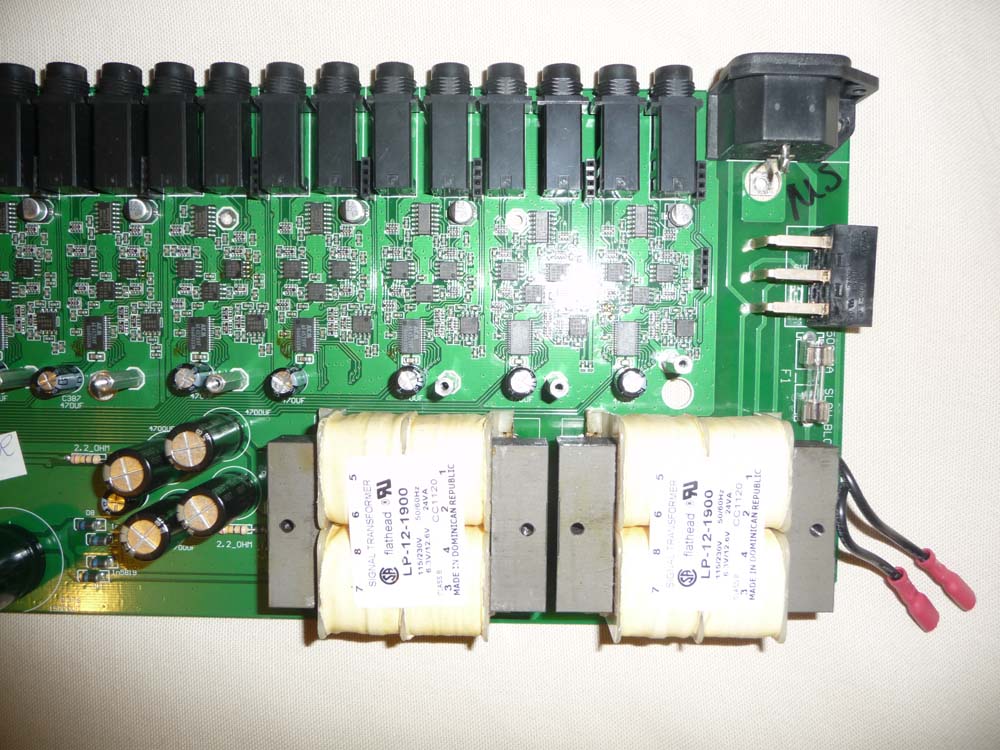

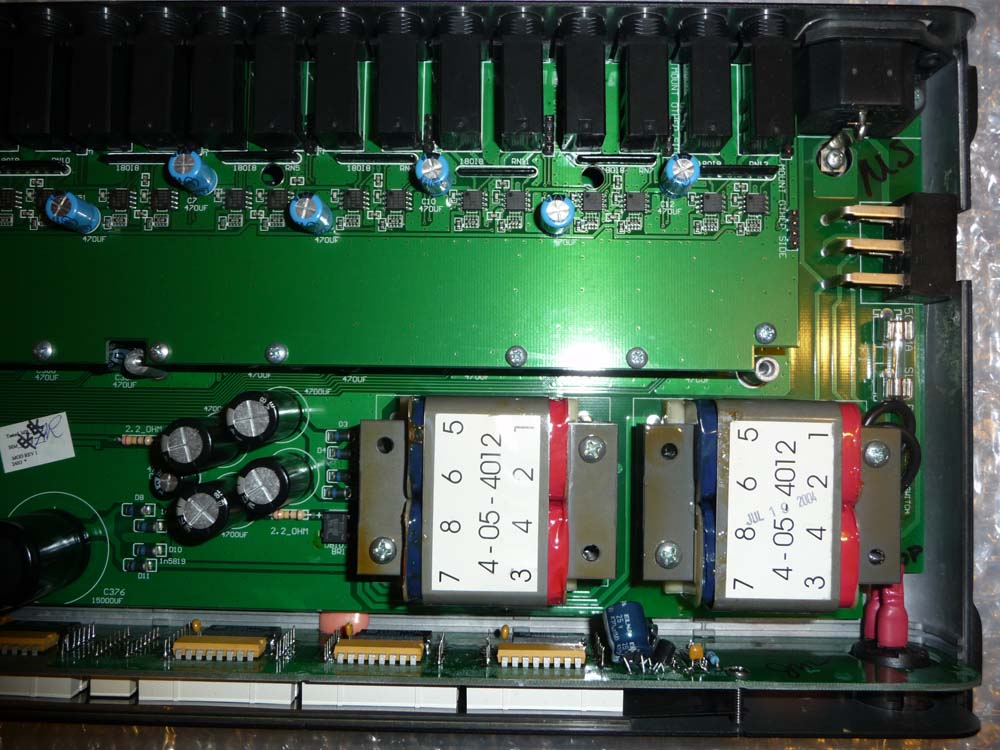

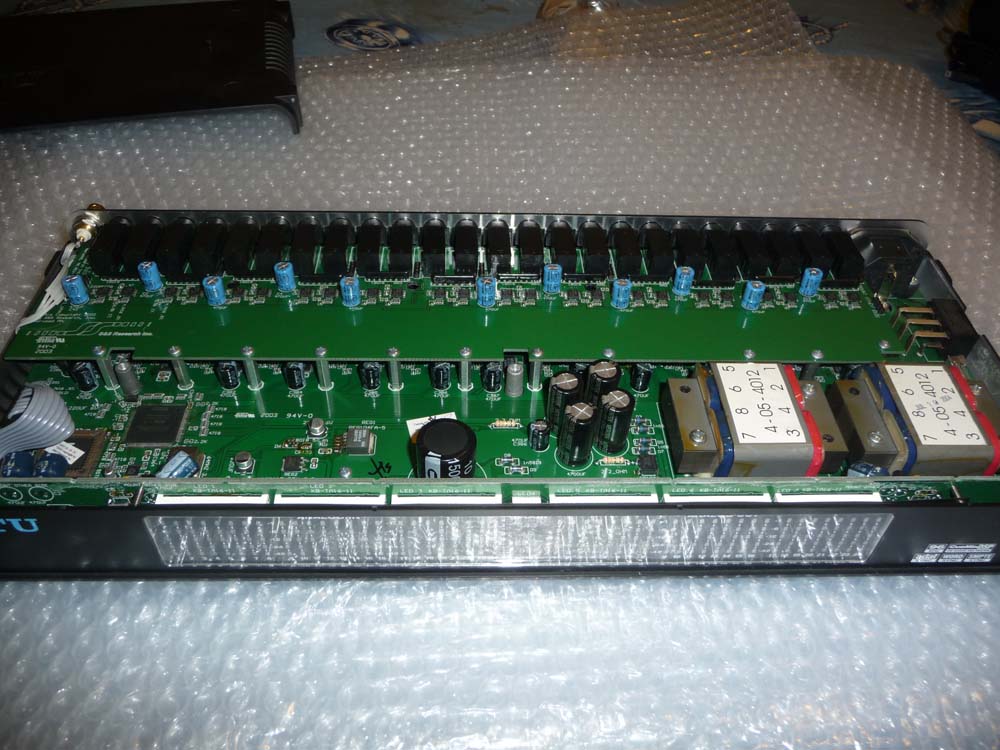

La 24i/o a deux transformateurs (un pour le circuit analogique, et un autre pour alimenter le traitement digital).

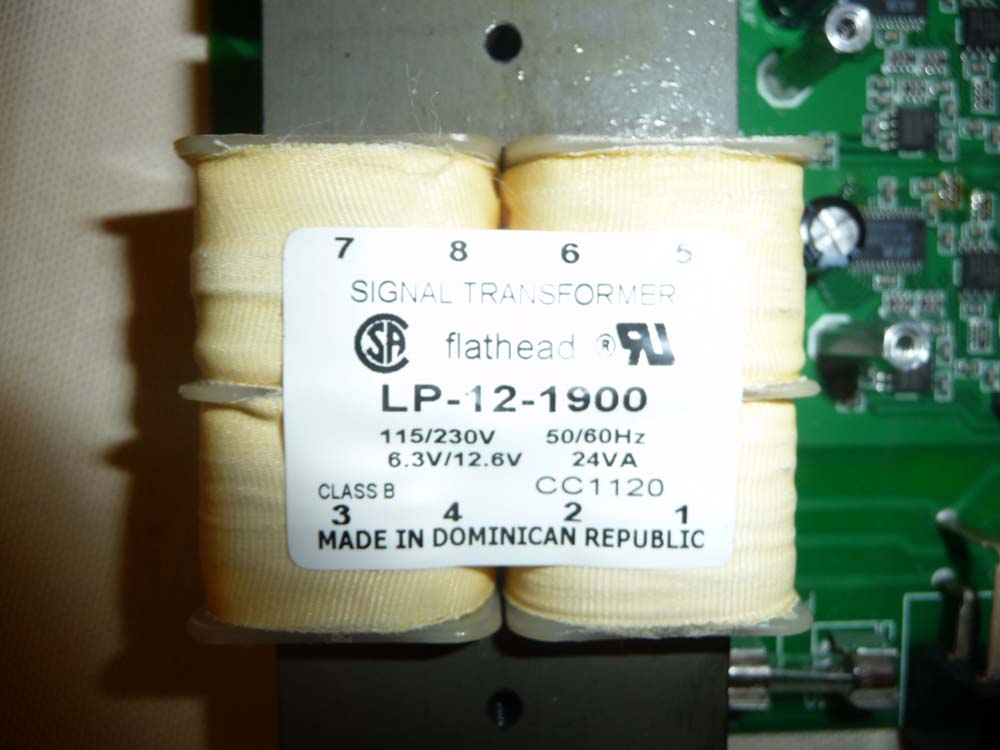

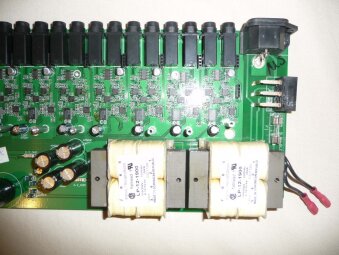

Notez bien que la LP-12-1900 a des pinoches qui ne tombent pas en face des trous du circuit imprimé. Ne forcez surtout pas sur la carte, utilisez des pinces plates pour ajuster l'emplacement des pinoches, il faut être un peu bricoleur, mais ça fonctionne très bien  wink
